Намотка спидометров

[SERGEU111]

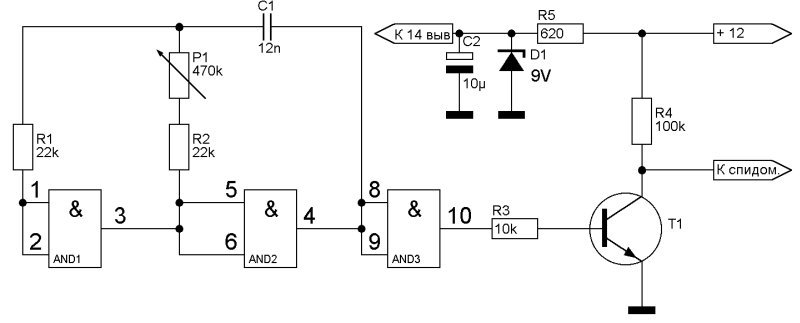

здраствуйте подскажите делал подмотку на 155лаз  на выход  ла 3 ставил кт 815 и 629 подключил так спидометр стрелка пытается назад тоеть на отмотку

[regs40]

Для начала D1 взять на 5,1вольта. Может ЛА3 еще жива;)

[SERGEU111]

светодиод моргает импульсы есть

[desufa]

Частота задрана, вот приборка и не едет.

[Василич 123]

Если частота задрана тогда стрела не стремится в обратную сторону..
А вообще даже года выпуска нет и щиток какой..
Что вообще такое 155лаз ?

[Andy 007]

Да чё вы там все дрочитесь, аналоговая моталка должна быть как минимум такой:
https://drive.google.com/file/d/1bhvkHbLXmaXE1VDnWWRv9lEnIO9ccJiT/view?usp=share_link
https://drive.google.com/file/d/1Br9HKxKDNckVptwDJJE0A4wnKl2UeYuO/view?usp=share_link

Изменено 7 декабря, 2022 пользователем Andy 007

[Andy 007]

Доступ открыт

https://drive.google.com/file/d/1bhvkHbLXmaXE1VDnWWRv9lEnIO9ccJiT/view?usp=share_link
https://drive.google.com/file/d/1Br9HKxKDNckVptwDJJE0A4wnKl2UeYuO/view?usp=share_link

https://drive.google.com/file/d/1XoMXN39afu46K-Ktk3qWbUT-WjW5_Aqd/view?usp=share_link
https://drive.google.com/file/d/1XoMXN39afu46K-Ktk3qWbUT-WjW5_Aqd/view?usp=share_linkhttps://drive.google.com/file/d/1o5mZFhfu79sjjngFJkpGLwnZq-8Pa7my/view?usp=share_link



Изменено 7 декабря, 2022 пользователем Andy 007
Ошибка доступа

[SERGEU111]

скажите если сделаь моталку по такой схеме только к датчику скорости провода не выводить а только на спидометр и для чего кнопка реверс что в обратную сторону матать будет

[Andy 007]

12 минут назад, SERGEU111 сказал:

скажите если сделаь моталку по такой схеме только к датчику скорости провода не выводить а только на спидометр и для чего кнопка реверс что в обратную сторону матать будет

Реверс на случай неправильного подключения выходов и да, назад будет мотать. Схему можно упростить в 2 раза, как минимум импульсный преобразователь там не нужен. Не знаю как эта схема будет работать без конденсаторов на выходе. А чё нет нумерации ножек у МК?

Изменено 7 декабря, 2022 пользователем Andy 007

[Andy 007]

Эта схема рабочая 100%. Проверял лично.

[SERGEU111]

спосибо за схему.А если у меня от спидометра один провод идет эту схему можно использовать.А ПРОШИВКУ МОЖНО

[Andy 007]

3 часа назад, SERGEU111 сказал:

спосибо за схему.А если у меня от спидометра один провод идет эту схему можно использовать.А ПРОШИВКУ МОЖНО

Для однопроводной нужна другая моталка и другая прошивка. На этой слишком маленькая частота и медленная скорость подъёма.
Нужна такая:
https://drive.google.com/file/d/1qpt3_jFEl5maQWVBw_H-4grPiJ-XMvZ_/view?usp=share_link



Изменено 7 декабря, 2022 пользователем Andy 007
