MC68HC08AZ48A (1L02M) и XProg-M

Recommended Posts

Не исклячаю собственной безграмотности, потому есть просьба: подскажите, пожалуйста, как подключить сей проц в корпусе 80 QFP к XProg-M. Даташит нарыл только на 64-й корпус. Перерыл все документы к XProg-M - то-ли не там искал, то-ли не отдуплил (не понял, что нашёл). Либо киньтесь даташитом или ссылкой. Премного благодарен заранее!

Share this post


Link to post
Share on other sites


Где стоит?

Буквы-цифры с корпуса перепиши,ещё лучше фотка...

Share this post


Link to post
Share on other sites


Стоит в подухе Octavia 2 6Q0909605AH, так-что ss пока не актуальны, думаю. А с буквами посложней будет - только вечером... Маска 1L02M

Edited by macik001

Share this post


Link to post
Share on other sites


Вообще-то в восьмидесятиногом корпусе эти процессора не выпускались,по крайней мере в даташитах любые упоминания отсутствуют.

Стоногий вариант имеется.

:AllSmail (25):

Share this post


Link to post
Share on other sites


хФакт есть факт... я и ноги уже от безисходки считал!!! Мало того, таких блоков у мя два... В обоих 65535.

Share this post


Link to post
Share on other sites


О, теперь буковки:

SC552072CFU

A2C00032160

1L02M

QGHX0745

Это всё что на проце написяно... Тупонул... Ща загуглю "SC552072CFU"





Загугливание не помогло.... Млять...

Edited by macik001

Share this post


Link to post
Share on other sites


Фотку хорошего качества можно посмотреть?

Кварц и масса на каких ногах?

Share this post


Link to post
Share on other sites


Фотка не поможет, ибо оба блока идут с выпаянными мотями. Отак. Я даже не знаю где первая нога

Share this post


Link to post
Share on other sites


Я даже не знаю где первая нога

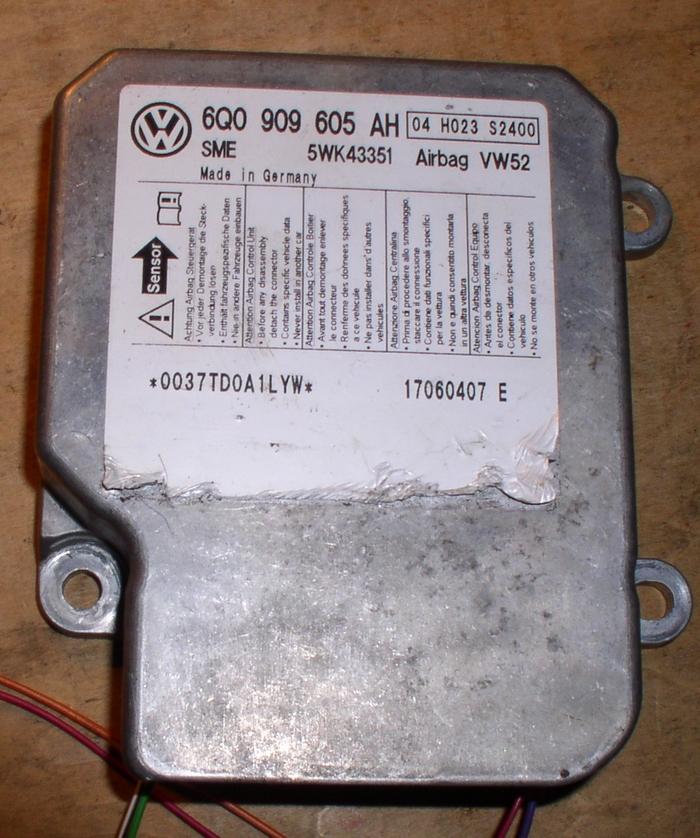

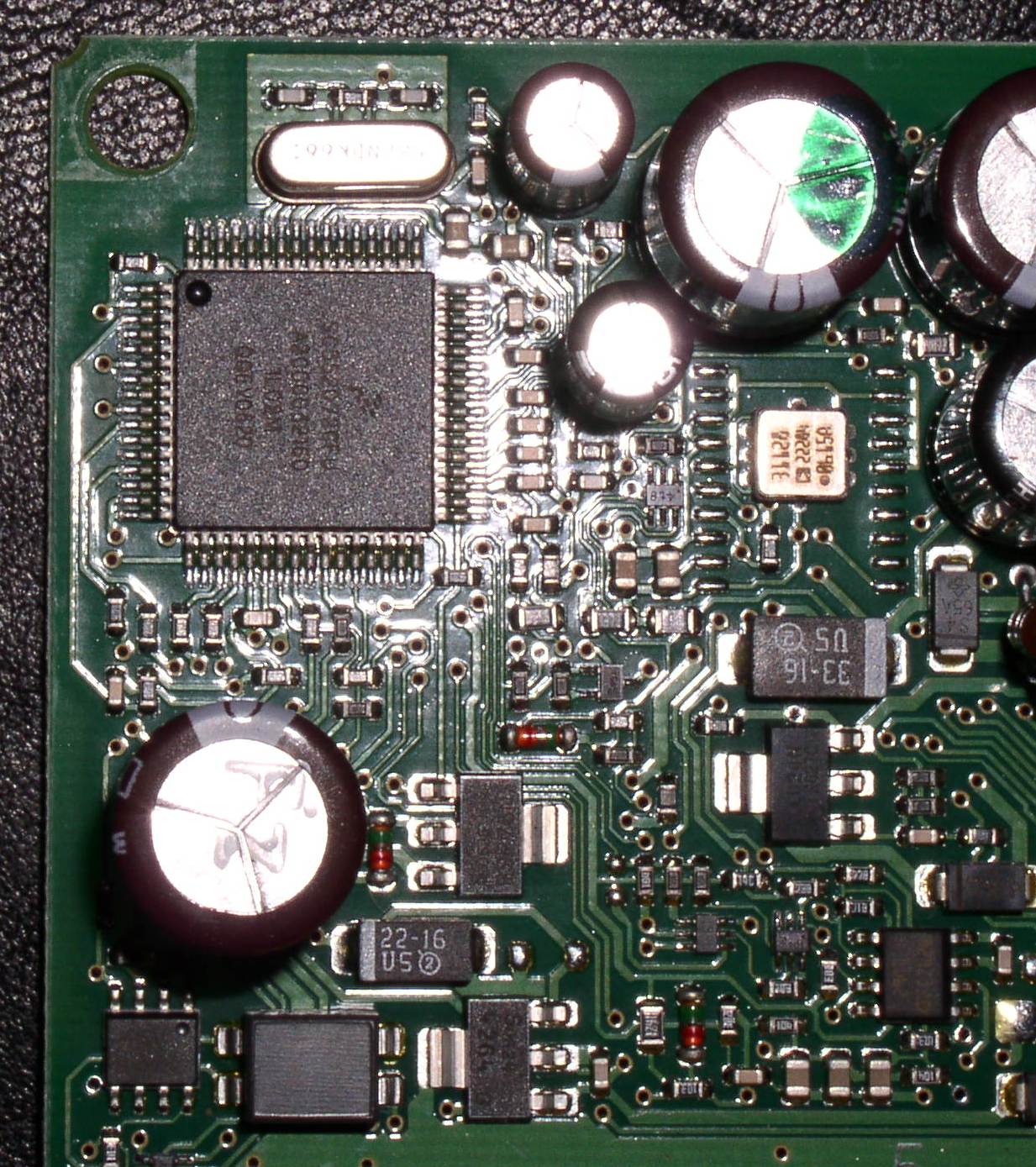

Везет-же людям. Два блока без моторолл. Мне пока попадались только такие- может это поможет.



Share this post


Link to post
Share on other sites


Довелось делать такой вариант:

6Q0 909 605 P Siemens 5WK4 3351 VW52

MC68HC(9)08AZ48A

1L02M

Sec.Bit : A7-05-A6-58-A6-58-A6-55



Читал Омегой так же, как и AZ32.


Share this post


Link to post
Share on other sites


На фотографиях 64-х ногий корпус.

Share this post


Link to post
Share on other sites


Всем большое спасибо.... С таким встретился впервые. Даже хз что и думать. Ессно, не помогло. Блоки ф помойку. Думаю, это всё и темку можно закрыть. Ещё раз всем сенкс!!! :post-6:

Share this post


Link to post
Share on other sites


Всем большое спасибо.... С таким встретился впервые. Даже хз что и думать. Ессно, не помогло. Блоки ф помойку. Думаю, это всё и темку можно закрыть. Ещё раз всем сенкс!!! :post-6:

По диагностике делается.

Share this post


Link to post
Share on other sites


По словам принёсшего Ошибка 65535 в обоих блоках. Если это правиться диагнозой, то чем?

Share this post


Link to post
Share on other sites


По словам принёсшего Ошибка 65535 в обоих блоках. Если это правиться диагнозой, то чем?

Ошибся наверняка я.. В ланче заявлен вроде такой. Вагпрог тож может делает.

Сегодня делал Такой же блок. Читал как az60. Проц с защитой. омегой подобрал, вроде как выложеный выше. какльк омеговский считает.

Немного сверху лишнего прочиталось, но после правки и заливки все ок.

Пробуй.. Распайка так как на картинке выше. кварц стоит слева от ключа процессора.

Дамп если потребуется дам.

Share this post


Link to post
Share on other sites


Огромное спасибо за желание помочь, но ты, видимо не дочитался до сути беды, коя меня постигла. Мне принесли 2 одинаковых аккуратно вскрытых зубилом блока и в каждом в кулёчке лежат процессоры в корпусе 80 QFP. Мне не удалось ни у хозяина ни в нете найти как их там нужно вовнутрях блоков припаять. Ну нет в этом корпусе маски 1L02M! У тебя, надеюсь, 64 ноги было? От в чём прикол! Было-бы подключение к проггеру или даташит - повеселей-бы себя чувствовал...

От дампика для коллекции не откажусь. Только не с чем сравнивать и не как лить...

Первый раз такая хрень... Почему и вопрос задал!

Share this post


Link to post
Share on other sites


Бля.... что вы там курите и как вы там ремонтируете? или только детей смотрите?



Клиенты в руках микры приносят и расказывают какие ошибки. А вы сложите до кучи-



Это маразм



А по поводу первого раза: если бы был предыдущий такой вопрос незадалбы.





А особенно понравилось что проци в кулечке......а на плате что? тоже 80 ног Для пайки....?

Share this post


Link to post
Share on other sites


И чё бушуем, зём? Ты-ж вроде адекватный на других форумах, а тут... 80 ног на плате и 80 на проце. Это повод к не нормативной лексике? Или тебе никогда блоки по микрам в мешке не приносили или у тебя всё как в армии по уставу и клиент в машину ни ключом ни отвёрткой? Просто посчитай что вопрос задан не тебе и сразу станет легче... Зачем ругаться? Или разозлило чё по жизни?

XProg-M на хозяйстве недавно, успел с десяток моть почитать пописать. А тут такя непонятка. Вот и задал вопрос людям опытным...

Оправдался? Больше ругать не будешь? :heresmile:

ЗЫ Спасибо за поддержку, моральную, т.с. - не делом, так словом!

Edited by macik001

Share this post


Link to post
Share on other sites


Не бери в голову...

Орехов несвежих сьел.

Share this post


Link to post
Share on other sites


Довелось делать такой вариант:

6Q0 909 605 P Siemens 5WK4 3351 VW52

MC68HC(9)08AZ48A

1L02M

Sec.Bit : A7-05-A6-58-A6-58-A6-55



Читал Омегой так же, как и AZ32.



Огромное человеческое спасибо! Эта информация мне сильно помогла. От себя добавлю ещё несколько картинок как подпаиваться XProg-M внутрисхемно к блоку. Я думаю картинки в коментариях не нуждаются.
