Usb адаптер на ГБО 4

[Jafar5556]

Пользуюсь DKU-5 без проблем на stag-4, припаял шнур прямо к фишке а разъем с микросхемой вывел в салон



без переделки шнурка, только пришлось ставить две винды дрова на 8.1х64 не могу найти

[bizpak]

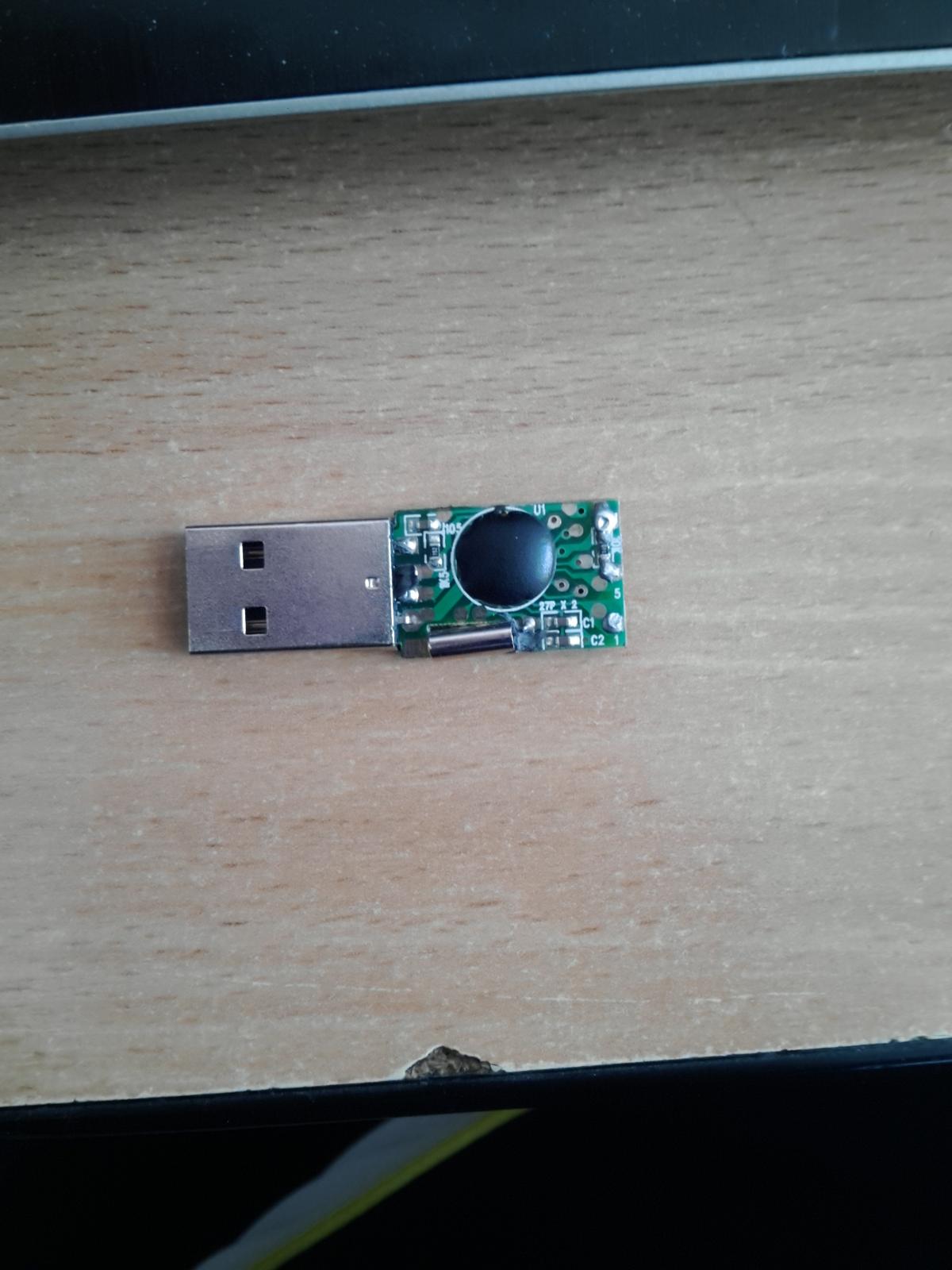

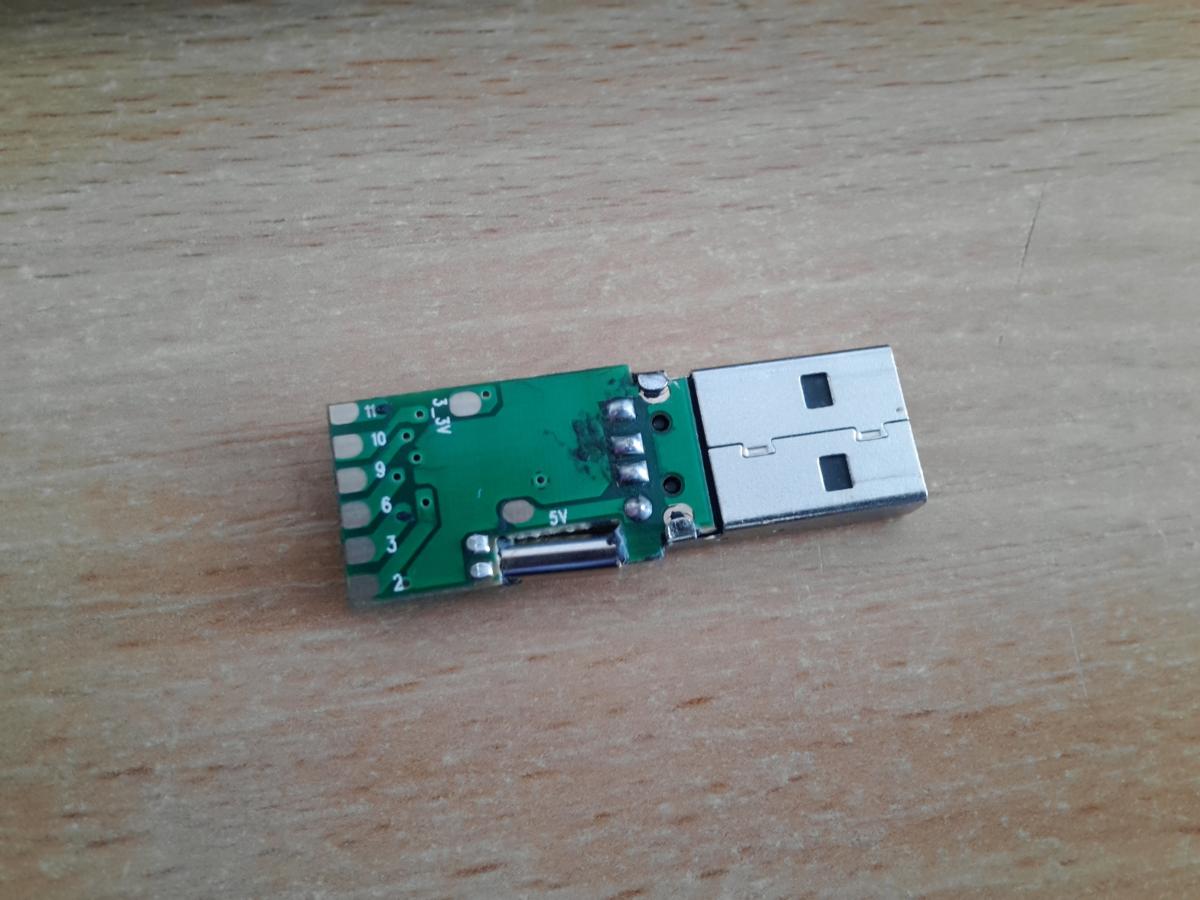

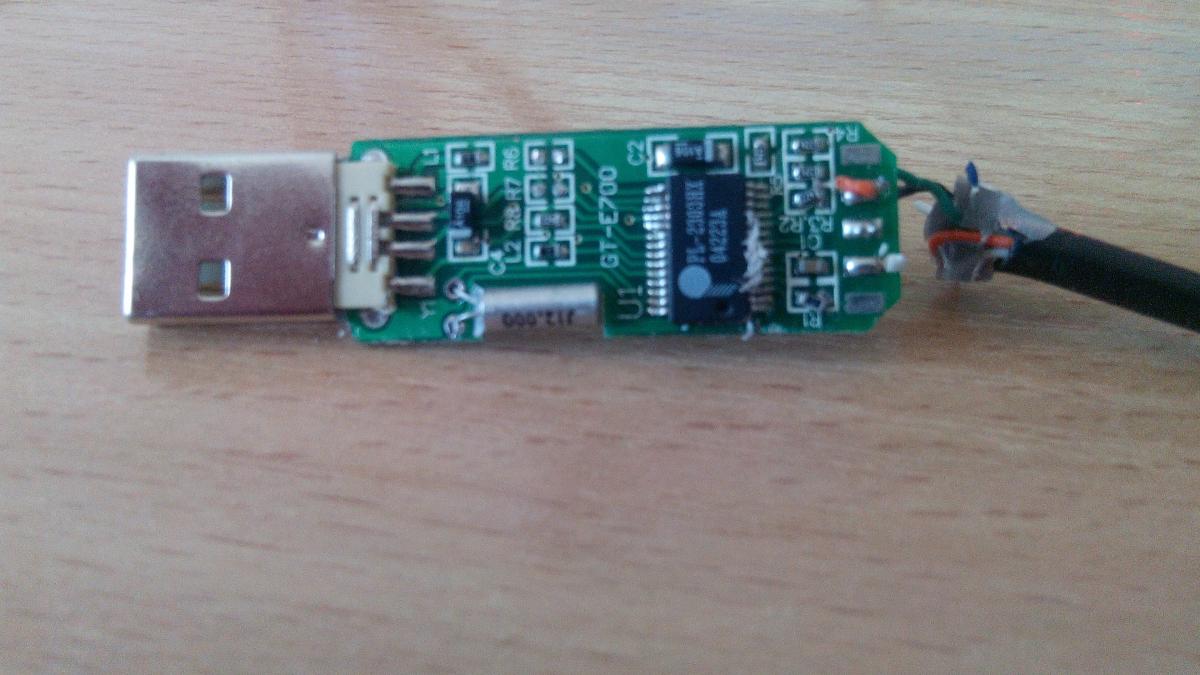

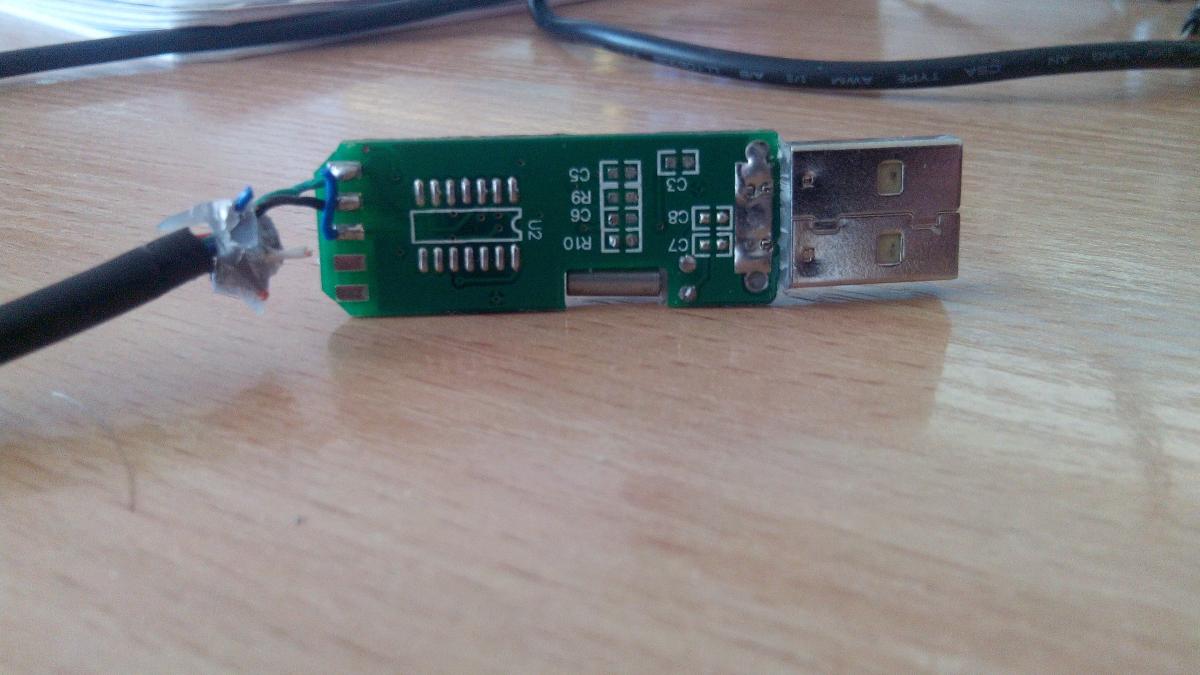

Купил DKU 5, не могу разобраться со схемой где на плате GND. tx, rx нашел вроде, дрова поставил на вин 8 х64 версии 3.2.0 - кабель определился в диспетчере и терминал символы печатает. Разьем отрезал который на телефон идет. В инете много картинок с распиновкой, но землю так и не удалось найти. Всего с платы 4 провода было. красный зеленый черный и белый. белый и зеленый это tx rx, а черный и красный непонятно. пробовал их на провод массы в разъем стага пихать - ACGasSynchro 10.2.0.20 пишет не подключен контроллер. хотел фото платы выложить сюда, но не пойму как. на плате 11 контактов, провода оторвались при разборке кабеля. Куда теперь припаивать неясно.



Вот нашел как фотки закидывать. Подскажите куда припаивать GND, TX, RX.

Заранее благодарен

[vitolink]

У меня СТАГ-4. Изготовил шнур из старого дата кабеля для моб. тел Сименс. Все отлично работает.

[st-rovis]

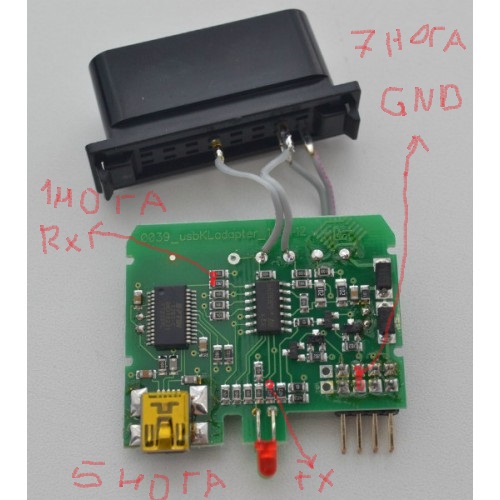

Добрый день, я изготовил адаптер ГБО из k l line адаптера орион на мелкосхеме pl232rl, припаяв 3 провода к выходам ножек 1,5 и 7, но до микрухи перевода сигналов в k и L . Т.к у микросхемы очень мелкие ножки, а паяльник большой я прозвонил дальше по схеме и припаялся к резисторам. (Что и куда паять указал на рисунке). В результате получился универсальный адаптер и для ГБО и для ОБД2.

[_Mack_]

Мужики посоветуйте какой готовый проводок купить лучше на данный момент) изготавливать самому нет времени просто. Нужно брату сделать диагностику на Газели, он уже замучился этот газ ездить настраивать.

Вообщем нужен СОМ или USB без разницы, у меня ноут с тем и с тем есть разъемом. Главное чтоб подключался без всякого гемороя.

Ну и естественно чтоб был нормальный интерфейс с прогой к проводку.

Изменено 17 сентября, 2014 пользователем _Mack_

[dozovec]

Так ГБО какое стоит?

[_Mack_]

Так ГБО какое стоит?

Digitronic Надпись на мозге.

Изменено 18 сентября, 2014 пользователем _Mack_

[dozovec]

Скорее всего вот такой http://www.tavil.ru/Netshop/gbo/KnopkiElektronika/dr-73.html, или лепить из чего нибудь. Я сторонник первого. Но каждому свое. Программ для диагностики ГБО море.Смотри http://sektorgaza54.ru/support/21

[_Mack_]

Скорее всего вот такой http://www.tavil.ru/...nika/dr-73.html, или лепить из чего нибудь. Я сторонник первого. Но каждому свое. Программ для диагностики ГБО море.Смотри http://sektorgaza54.ru/support/21

Ок)

А такой пойдет?

http://www.ebay.com/itm/USB-LPG-AUTOGAS-INTERFACE-WITH-ALL-11-CONNECTORS-UNIVERSAL-/121233370761?hash=item1c3a126e89&item=121233370761&pt=Motors_Automotive_Tools&vxp=mtr

[dozovec]

Зачем лезть на ebay, на наших сайтах этого добра море. Читай описание кабелей, и всё будет понятно.

[erz95]

Скорее всего вот такой http://www.tavil.ru/...nika/dr-73.html, или лепить из чего нибудь. Я сторонник первого. Но каждому свое. Программ для диагностики ГБО море.Смотри http://sektorgaza54.ru/support/21



Я купил именно такой кабель.

Но...никак не могу сконнектить этот кабель и ноут со своим газовым ЭБУ.

Ни при вкл зажигании ни при заведенном моторе...

Прога кабель видит а вот соединяться с контроллером никак не хочет.

Пишет-нет связи с контроллером. Код ошибки №1



Справка-

ЭБУ Didgitronic STAG-4 plus

Надписи на стикере-

67R-01 4903

110R-00 4904

10R-03 6618



Программа Didgitronic 10.0.0.3 (ставил и 10.0.0.0 - результат тот же )

Кабель DR-73



Машина GW Safe F1

[dozovec]

Подключался таким кабелем к ГБО OMVL с переделкой как в описании. Скачал несколько версий ПО, но подключится смог только одной. Поищи другие версии для своего оборудования, может и поможет.

[TaluY]

Ребят,Всем привет.Очень нужна помощь,мозги кипят,хотя в электрике малесь шарю......Вообщем дело в то в чем.....помогите найти Рх и Тх.

[enteran]

Посмотри даташит на микросхему, на каких ногах Рх и Тх, отследи их по дорожкам. При подключении не забудь, что вывод Рх шнурка подключается к Тх газового. А Тх к Рх.

[noo6]

Заказал на алиэкспресс usb data cable ttl на pl2303hx цена вопроса 105 рублей, распиновка на обороте присутствует, оборудование DIGITRONIC видит без проблем!

[Maman0017]

Доброго дня!

Производим и продаем с рассылкой по РФ беспроводной bluetooth адаптер для подключения к ГБО

Подробнее в нашей группе Вконткате - http://vk.com/gboadapter

Присоединяйтесь!

[Life]

А какой адаптер USB подойдет для ГБО BRC



Есть в наличии obd 2 ELM327, МОЖЕТ ЕГО МОЖНО как то использовать?

BRC работает по k-line

[rr892]

BRC работает по k-line

Хочу переспросить, я так понял, что спец шнурок не требуется? Контроллеры BRC подключаются через обычный К-лайн адаптер?

[240604]

всем привет! много проблем сейчас после установщиков гбо с кривыми руками,а именно ошибки по бедной смеси,решил замутить шнурок для этого дела,взял адаптер USB-TTL от мастер кит на микрухе СР2102 ,спаял кабель сделал разьем,да не тут то было нет связи и все.Все десять раз перепроверено все верно а связи нет.Прога адаптер видит,драйвера встали ровно,подскажите в чем проблема может быть?гбо диджитроник макси

Изменено 16 февраля, 2015 пользователем 240604

[олег21]

Все должно работать 25 нога RXD, 26 -TXD, 3- GND
