ПАРНИ ПОМОГИТЕ НУЖНА РАСПИНОВКА ЭБУ Toyota Progress

 1JZ-G ЭБУ- 89661-51022.  ВОТКНУЛ ДВС В ВОЛГУ, A ДО КОНЦА НЕ МОГУ ДОВЕСТИ. ПОМОГИТЕ ПОЖАЛУЙСТА С РАСПИНОВКОЙ. АВТОМАТ НАЗАД ЕДЕТ ИДЕАЛЬНО, А ВПЕРЕД С D-шки ТРОГАЕТСЯ. СКАЧАЛ КУЧУ МАНУАЛОВ, ПО ДВС ВСЕ ЯСНО НА ВСЕХ ПОЧТИ ОДИНАКОВО, ПОДКЛЮЧИЛ РАБОТАЕТ РОВНО. А ВОТ ПО МУФТЕ НА ВСЕХ МАНУАЛАХ РАСПИНОВКА РАЗНАЯ И ТАКОЙ КАК У МЕНЯ НЕТ. СУТЬ В ТОМ ЧТО НА ПРОГРЕСЕ БЫЛИ ВСК, ТРК И АБС. ПОМОГИТЕ С РАСПИНОВКОЙ АКПП ИМЕННО НА ЭТОТ ЭБУ ПОЖАЛУЙСТА

[FARKHAT]

доброго врем а есть у кого распиновка  ЭБУ Хендай СОНАТА (ЕФ) 2004 г.в. (ЭБУ от AUTONET) E3D0TL0A BT2 39110-23461 A A YFP

ЗА РАННИЕ БОЛЬШОЙ СПС

[sasha673]

Приветствую, интересует распиновка ЭБУ Пассат СС 2012 CDAB

[vazon21]

Добрый день.

На работе имею доступ к множеству схем ECU.

Могу выложить интересующие .

Нужна модель, год, мотор, номер мотора.



Помогу чем смогу.

Привет. Интересует распиновка  acdelco e83. Помоги если есть.

[Костян1986]

DENSO 1860A698 MA275800-7082 mitsubihi l200  disel 2.5 2006  ребят помогите с распиновкой или пните где искать .

[centner]

Привет! Посмотри возможно поможет. Пассат СС.

СС.pdf

Изменено 15 августа, 2016 пользователем centner

[vavan1955]

Здравия желаю. Принесли блок от Mercedes 140 кузов, двиг 606 дизель 98 год Блок A 025 545 55 32 по BOSCH 0 281 001 880.

Нужна срочно распиновка блока а  StarFinder что то не показывает

Выручайте!

Вот фото: http://teletehnika.info/auto/DSC_3996.JPG

Изменено 16 августа, 2016 пользователем vavan1955

[Костян1986]



DENSO 1860A698 MA275800-7083 mitsubihi l200  4d56 disel 2.5 2006  ребят помогите с распиновкой или пните где искать .

Изменено 16 августа, 2016 пользователем Костян1986

[vavan1955]

DENSO 1860A698 MA275800-7083 mitsubihi l200  4d56 disel 2.5 2006  ребят помогите с распиновкой или пните где искать .

Фото разъёма покажи. Хотя у мицуб 4-е типа разъёмов. Может у меня и есть искомое.

[vavan1955]

Здравия желаю. Принесли блок от Mercedes 140 кузов, двиг 606 дизель 98 год Блок A 025 545 55 32 по BOSCH 0 281 001 880.

Нужна срочно распиновка блока а  StarFinder что то не показывает

Выручайте!



Вот фото: http://teletehnika.info/auto/DSC_3996.JPG

Отбой. Я нашел.

[Костян1986]

Фото разъёма покажи. Хотя у мицуб 4-е типа разъёмов. Может у меня и есть искомое.

немного не в фокусе

[sluh77]

помогите! Нужна срочно распиновка эбу на шкоду октавию 2012 года

[vavan1955]

немного не в фокусе

По вашему вопросу есть в AUTODATA. По крайней мере в 3.45 точно есть. Там и схема подключения. У меня на другом компе но я не могу с него выдрать.

Виртуальный принтер не ставится, видимо на ХР не идёт.

помогите! Нужна срочно распиновка эбу на шкоду октавию 2012 года

Извини. Здесь не экстрасенсы, гадать объём, код двигла. Там их более десятка

Изменено 17 августа, 2016 пользователем vavan1955

[ddl80]

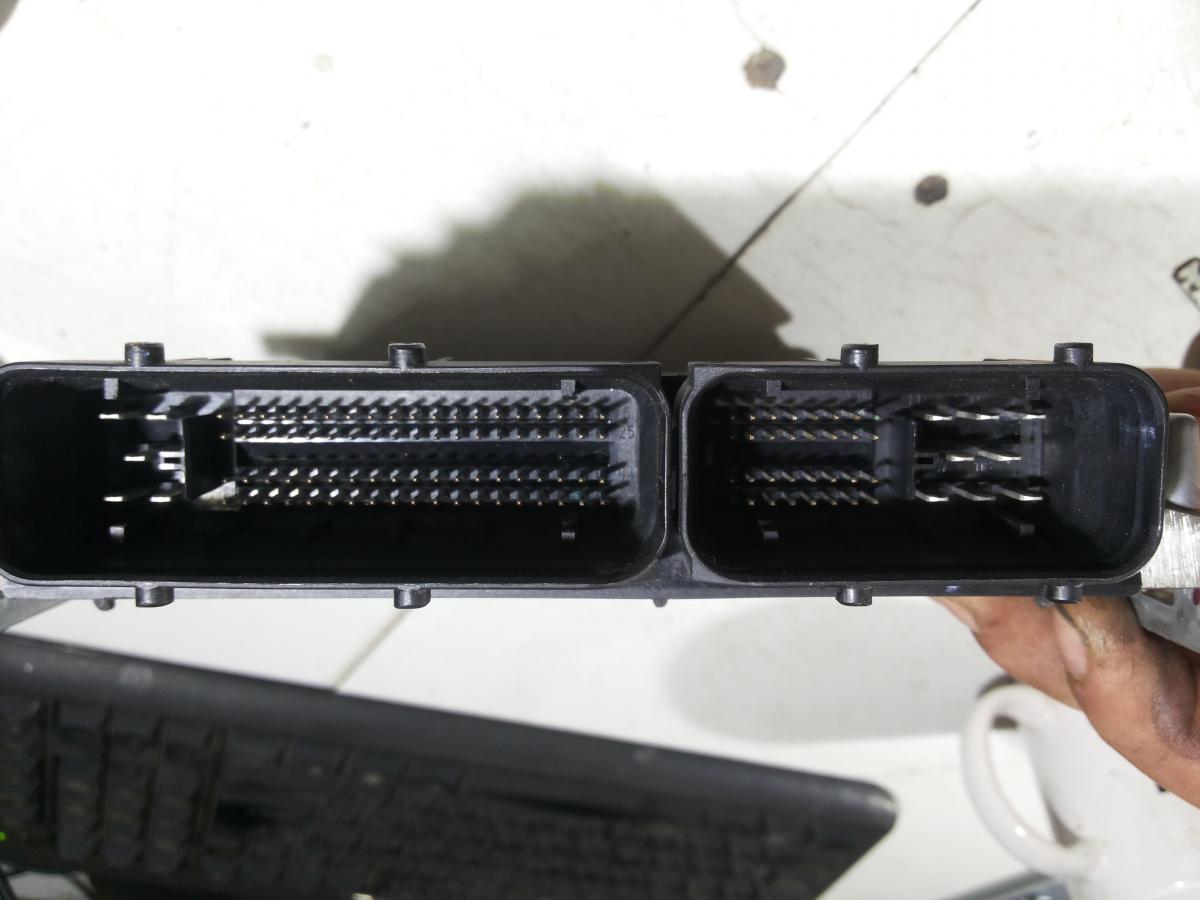

Добрый день. Может у кого есть распиновка этого блока Саренто 2002г V образный 2.4 нужны пины выхода на катушки зажигания

[Sergey a902oc 43]

Добрый вечер.Люди помогите с распиновкой эбу опель астра G 2001г двигло z16xe.Очень надо.Плиззз.

[vavan1955]

Добрый день. Может у кого есть распиновка этого блока Саренто 2002г V образный 2.4 нужны пины выхода на катушки зажигания

45 - земля

46 и 99 - +12 В

85 - К-линия

Добрый вечер.Люди помогите с распиновкой эбу опель астра G 2001г двигло z16xe.Очень надо.Плиззз.

Поиск уже не рулит? Или религия не позволяет? Перейди на 10-ю страницу, там есть ответ

[vavan1955]

Mazda 323 BF 1.5L E5 B6



Принесли блок управления движком от древнего аппарата, 85 год. Всё что знаю указано в заголовке темы. Надо подключить на столе для проверки. Отгорела дорожка после замыкания волюмометра на массу.

Вот фото блока - http://teletehnika.info/auto/mazda-323.jpg  Лейба стёрта на нет, просматривается только E5D7

Вот фото разъёма - http://teletehnika.info/auto/pinout.jpg



На плате всё подписано но я разобрался с несколькими, остальное не ясно.

Вот с чем разобрался:

+B: Питание ЭБУ.

EO1, EO2: Заземление источника питания

E1, E2 : Общий датчиков и объединенного узла зажигания (с EO1, EO2 напрямую не соединен)

#10, #20: выход: (Бывают запаралелены на плате.) Управление форсунками



Остальную аббревиатуру не нашел.

Изменено 24 августа, 2016 пользователем vavan1955

[vavan1955]

Что то никак не могу найти распиновку блока управления двс Nissan Patrol 2000 Nissan 31036-VB800

Авто дизель. 3 литра. Тип двигателя TB48DE. Вот фото:

http://teletehnika.info/auto/1/pinout.jpg

http://teletehnika.info/auto/1/leyba.jpg

Изменено 31 августа, 2016 пользователем vavan1955

[vavan1955]

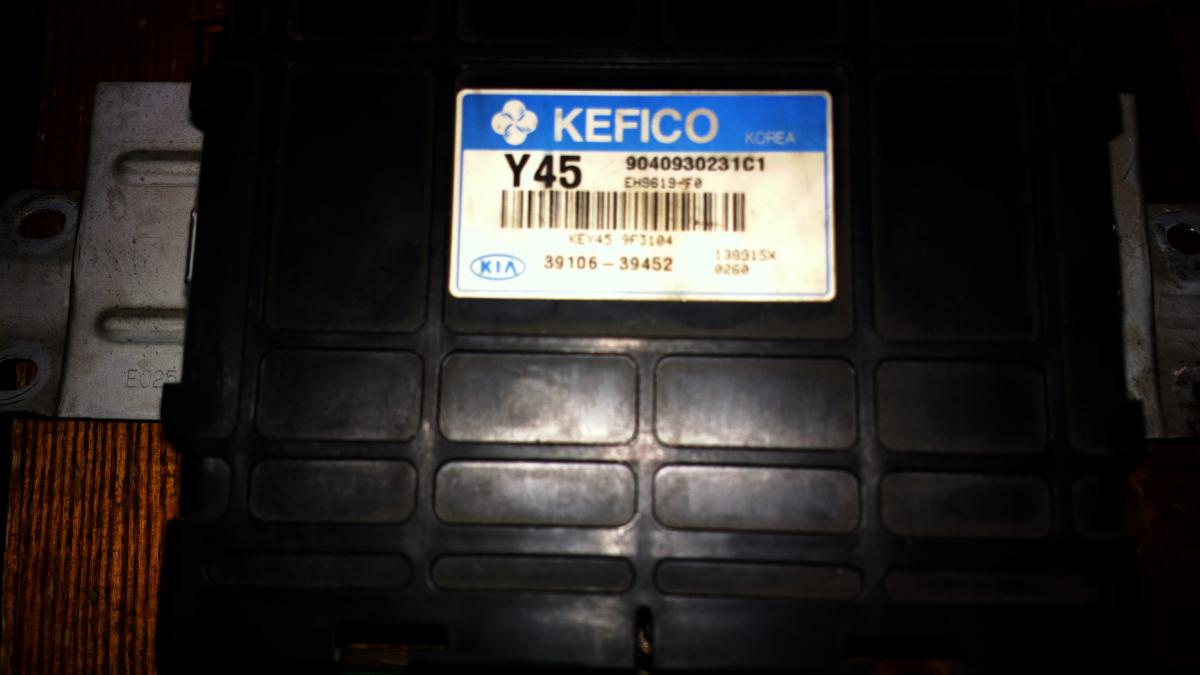

Hyundai Sonata (EF) 2.0 2003 год

Ищется распиновка разъёма. Срочно.

Вот фото - http://teletehnika.info/auto/kia.jpg ... http://teletehnika.info/auto/kia-pin.jpg

Разные нахожу а на 2 литра облом.

[vavan1955]

Ну массы и батарея с питанием от замка я нашел. Нашел питание главного реле, когда от замка питание снимаешь, через 8 мин реле отрубается. Авто 4-х дырочное но как видно на фото, стоят 6-ть игбт транзюков. Стоит какой то эмулятор форсунок, как я вычитал, авто было на ГБо для такси. Пишут что выпускалось по 20-30 штук. И хрен найдёшь схемы, везде индивидуально.

Меня интересуют контакты б.насос, форсы, датчик колена.

Вот фото блока, как говорят это эмулятор форсунок - http://teletehnika.info/auto/emul.jpg

На белый звонятся сами форсы а чёрный на блок управления.
