Кавз 2011Г,Vdo 22500

[bas]

автобус КАвЗ дизель,24В, АБС,прибор ВДО 22500,тип 1323.0301,задействован только разъем А,на нем есть по пинам:

1 - "30" +24В

2- "58" габарит

3- "15" зажигание

4- CAN L

5-? (но не сигнал)

6- 31 масса

7- масса CAN (написано на приборе)

8- CAN H

Кто нибудь делал такой щиток?

[Saol]

Вы делаете CAN подмотки? Что-то здается мне, нужно делать по CAN.

А может с ДС обычный до блока, а с блока CAN или так, с блока ABS уже CAN(цепляйтесь к датчикам).

Отсоедините разъем с блока ABS, пусть водила проедется, а Вы на стрелочку смотрите, подымается или нет.

Далее действуйте.

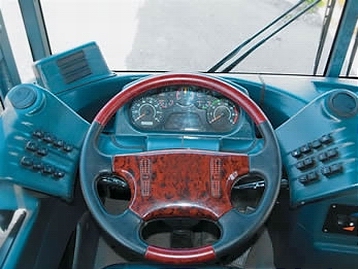

Щиток такой?



Такой автобус не попадался.

Изменено 16 июля, 2012 пользователем Saol

[bas]

нет щиток другой ,спидометр справа. делал до этого такие же там был ПА8090 на четыре провода без проблем.CAN моталки брал у Летчика,под модель программирую на месте,кавза нет .проверять сигнал на блоке и датчиках пока время у него не было(график ,маршрут)

[Saol]

К сожалению информации ни какой.

[bas]

вопрос решен,за щитком четырехжильный кабель с ДС на тахограф ,в него и вживляемся.

[ruha007]

вопрос решен,за щитком четырехжильный кабель с ДС на тахограф ,в него и вживляемся.

подскажите, что даст вживление к проводу ДС, намотка? а отмотать как? вот мучаюсь с таким щитком, уже и не знаю в какую сторону думать.

[deniska555]

вопрос решен,за щитком четырехжильный кабель с ДС на тахограф ,в него и вживляемся.

подмотка can или на ne555?
