У кого есть в Москве и окрестностях сабж и немного времени? Есть желание проверить, как он с sh72543 работает. Есть блок хондовский на этом проце, есть прошивка, которую надо залить. Разрисовал уже распиновку на запись, научился переводить проц в бут. FDT проц опознаёт, но писать его отказывается, требует id code. Может пианина 4.3 умеет это дело обходить.

У самого пианина только 4.1, там поддержки данной линейки процев нет. А просто так, без пробы смысла не вижу 100$ выкидывать только за поддержку sh72xx. Которую не залоченную я могу и через FDT прошить.





у меня от BRZ на столе лежит..через обд только иденты отдает .. писать не дается..



пока тока изучаю даташит..  там два варианта бута..  каким пробовали?



кстати в мануалах на 4.3  не нашел вообще распиновок на этот проц..

Изменено пользователем yrii
Ссылка на комментарий
Поделиться на другие сайты

кто-нибудь пиасиней  4.3 делал его?

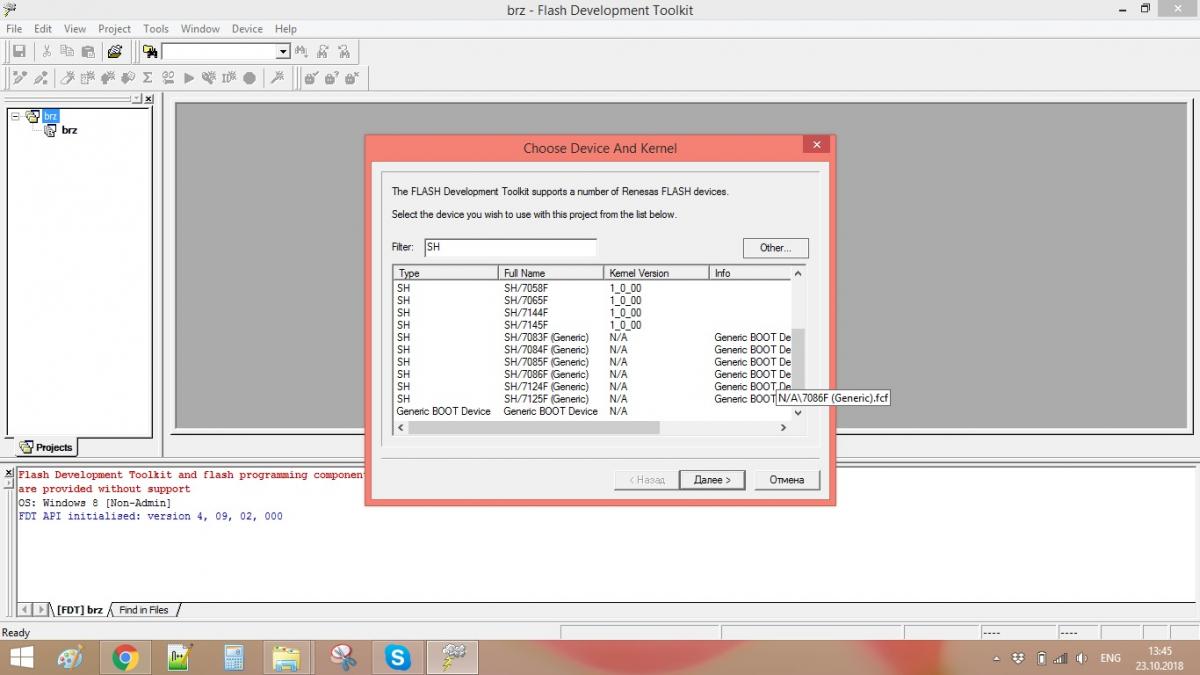

вот еще скрин поддерживаемых процев FDT4.0.1








Изменено пользователем yrii
Ссылка на комментарий
Поделиться на другие сайты

кто-нибудь пиасиней  4.3 делал его?



вот еще скрин поддерживаемых процев FDT4.0.1








опечатка.. скрин сделан с FDT4.0.9

Ссылка на комментарий
Поделиться на другие сайты

у меня от BRZ на столе лежит..через обд только иденты отдает .. писать не дается..



пока тока изучаю даташит..  там два варианта бута..  каким пробовали?



кстати в мануалах на 4.3  не нашел вообще распиновок на этот проц..



Дак для FDT только один вариант бута, тот что внутренний. И при его запуске на SH70xx происходит стирание содержимого user флеша. Что на 72ххх происходит - не знаю.

USER BOOT не катит, потому что - во первых не известно что там и используется ли он (можно понять с чего стартует - посмотрев дефотные состояния ног MDx проца), во вторых, если используется - неизвестен протокол работы с этим всем.

У хонды например он вообще не используется. Сразу стартует основная user area.

FDT у меня последней версии и почему-то там нет этого процессора SH72531




Судя по всему - либо проц в бут не перешёл, либо неправильно терминал распаян.

Для перевода проца в бут надо +5В подать на FWE и MD1.

В FDT просто как Generic BOOT Device ставь и он сам дальше разберётся.

Изменено пользователем Odinokij_Kot
Ссылка на комментарий
Поделиться на другие сайты

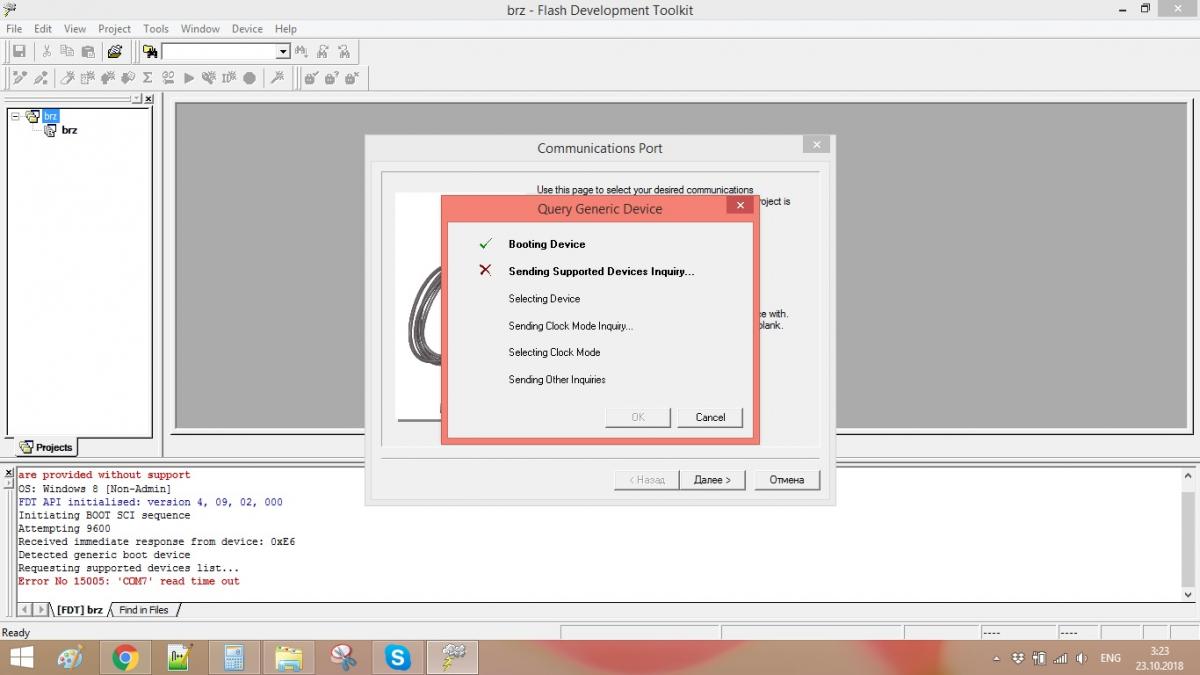

Booting device

sending supported devices inquiry  - отправка запросов поддерживаемых устройств -  на этом этапе ошибка.. и в списке устройств FDT409 данный проц отсутствует.




Ссылка на комментарий
Поделиться на другие сайты



Booting device
sending supported devices inquiry  - отправка запросов поддерживаемых устройств -  на этом этапе ошибка.. и в списке устройств FDT409 данный проц отсутствует.




Смотри мануал (r01uh0480ej0400_sh7254r.pdf), 115 стр (Page 83 of 1812 по внутренней нумерации), режим, в котором коннектится FDT Mode 4 или Mode 5 в зависимости от использования внешней шины памяти. На следующей странице - как перевести в нужный режим проц.



Вечером свой скриншот покажу, как у меня коннектится к процу.

Изменено пользователем Odinokij_Kot
Ссылка на комментарий
Поделиться на другие сайты

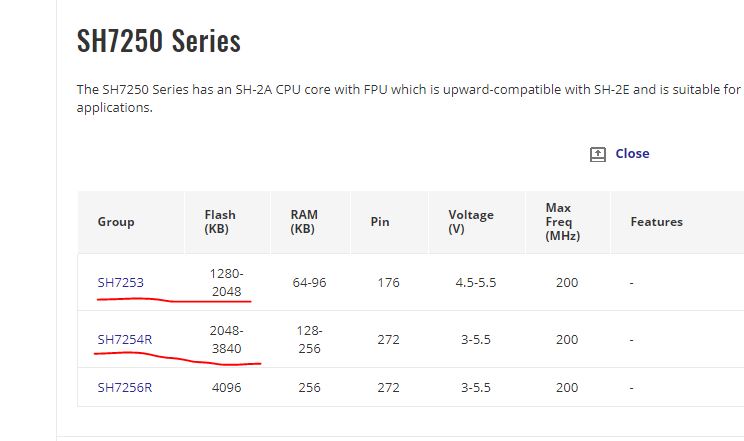

Смотри мануал (r01uh0480ej0400_sh7254r.pdf),





Это другое семейство процев уже








у меня SH72351  мануал к нему   r01uh0267ej0300_sh72531.pdf

Ссылка на комментарий
Поделиться на другие сайты

Это другое семейство процев уже








у меня SH72351  мануал к нему   r01uh0267ej0300_sh72531.pdf

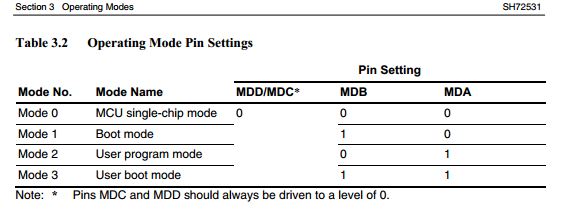

105 стр файла. Тебе нужен Mode 1 Boot mode

Ну и соответственно, что бы в него попасть - поднять MDB надо.

А работает у тебя проц скорее всего в Mode 0 MCU single-chip mode

Но на всякий случай лапку MDA тоже проверь. Всякое бывает. Вдруг в Mode 2 работает. Тогда смотреть как на него +5в подаётся, и либо тянуть к земле, либо отпаивать.

Изменено пользователем Odinokij_Kot
Ссылка на комментарий
Поделиться на другие сайты

MDB  в распайке на плате Жестко запаян на "+",

MDA сидит на "+"  через сопротивление, и выходит на точку.  подтянул ее к "0", что по мануалу соответствует Mode 1 Boot mode




Ссылка на комментарий
Поделиться на другие сайты

MDB  в распайке на плате Жестко запаян на "+",

MDA сидит на "+"  через сопротивление, и выходит на точку.  подтянул ее к "0", что по мануалу соответствует Mode 1 Boot mode




Чем подтягиваешь на землю накоротко или через сопротивление? Какое сопротивление тянет к + ?

Ссылка на комментарий
Поделиться на другие сайты

на плюс идет через 10 Ком, сажу на "-" накоротко

Вроде верно всё. Странно. Комовский загрузчик у них общий у всех. Вечером посмотрю свою версию FDT и покажу лог, как он у меня sh72543 определяет. Его тоже в списке нет, но контачит с ним нормально.

Ссылка на комментарий
Поделиться на другие сайты

может я синхру не туда подоткнул

Какую синхру? Там без синхры. Rx и Tx. Подаёшь питание, проц попадает в бут и дальше соединяешься. Если сессию оборвал, то либо ресетнуть проц, либо передёрнуть питание. Без этого может повторно не соединиться. Адаптер uart  должен быть 5 вольтовый.

У 7058 вроде был синхронный\асинхронный последовательный и параллельный режимы, у свежих процей только асинхронный последовательный есть.

Изменено пользователем Odinokij_Kot
Ссылка на комментарий
Поделиться на другие сайты

пробовал и 5 вольтовый RS232_TTL  на MAX232  c "железного" компорта такая же ситуация..



проц не стерся..иденты по Кану отдает, пока решили эксперименты прекратить до выяснения возможности перепривязать ключи..  Ипром в проце тоже затирается при перезаписи..



нашел "несоответствия" в даташите ..  буду читать ...

Ссылка на комментарий
Поделиться на другие сайты

  • 1 год спустя...

Windows видит железо в списке устройств? Если определяется под win, то с железой норм. Я пользуюсь с Piasini v4.1 без донг, и 4.3 с донглом.

версия софта 4.1 тоже видит железо с v 4.3 и прекрасно работает
