Привет всем !

Такая проблема не могу прочитать не один NEC

Нашел одну непонятку на рабочих адаптерах есть одна Дорожка которой нет на моем ;(

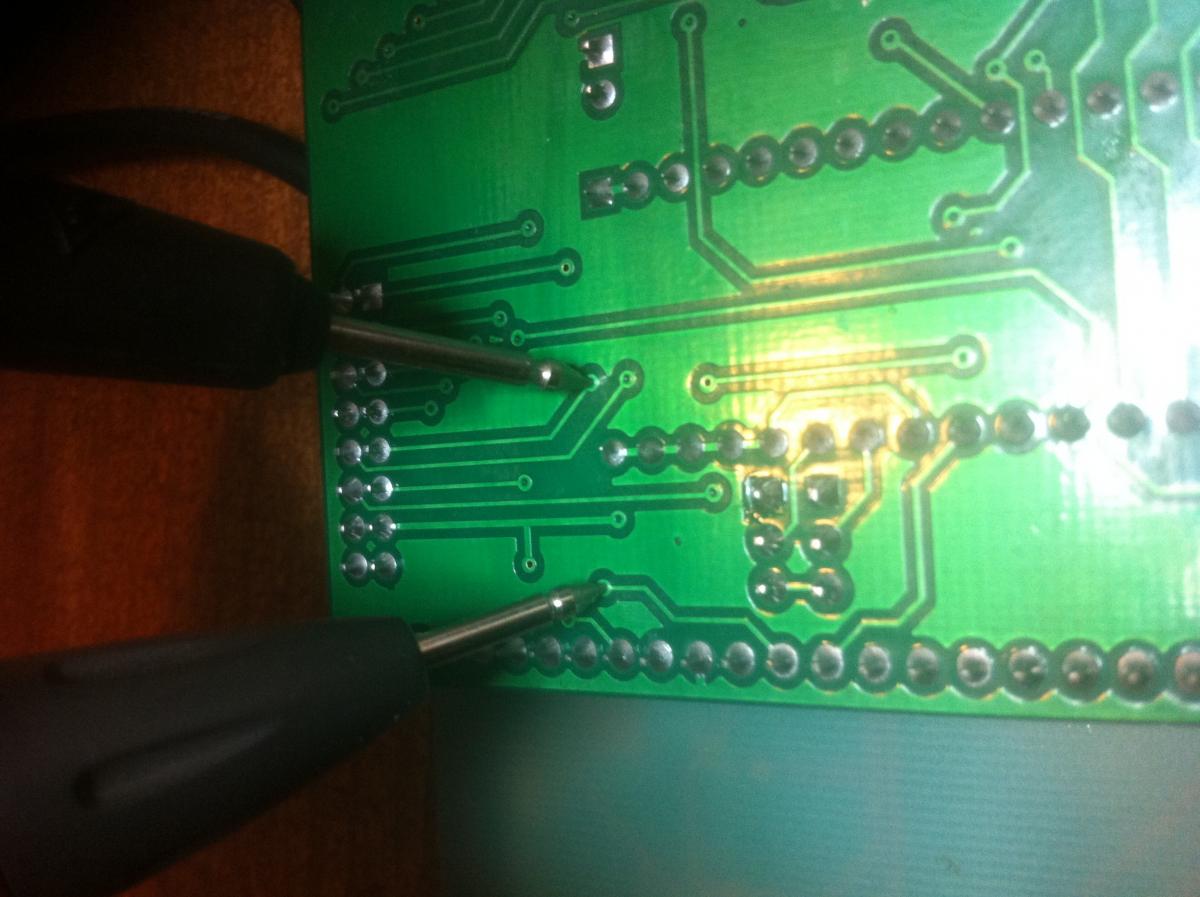

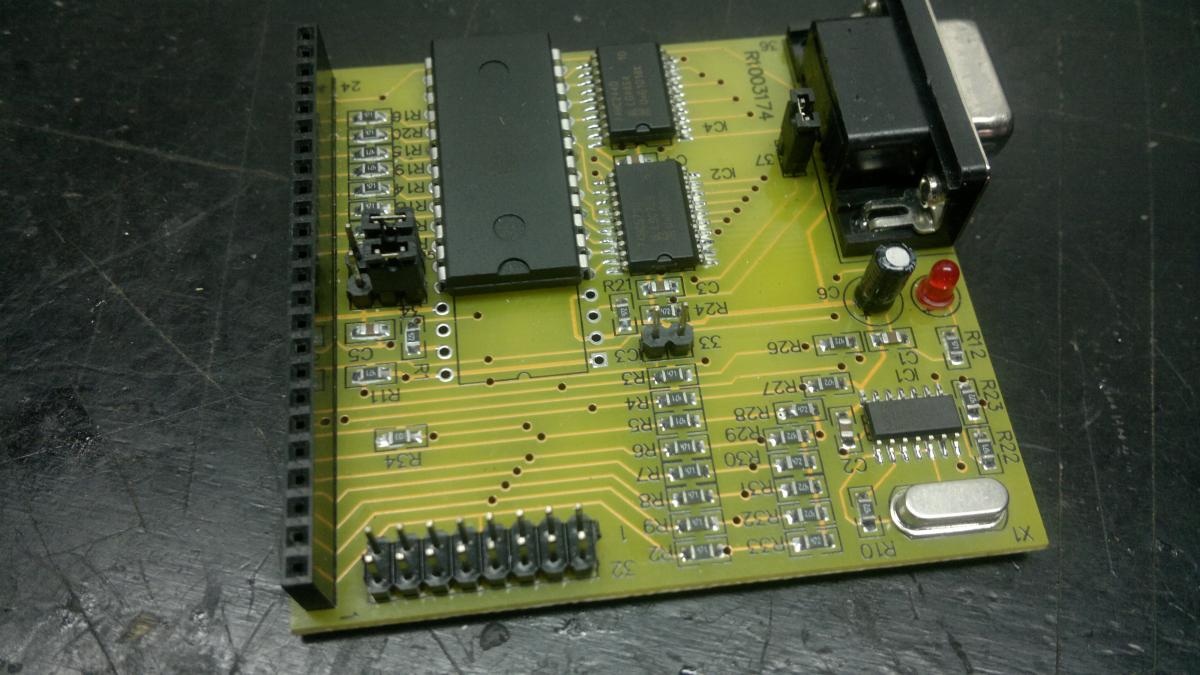

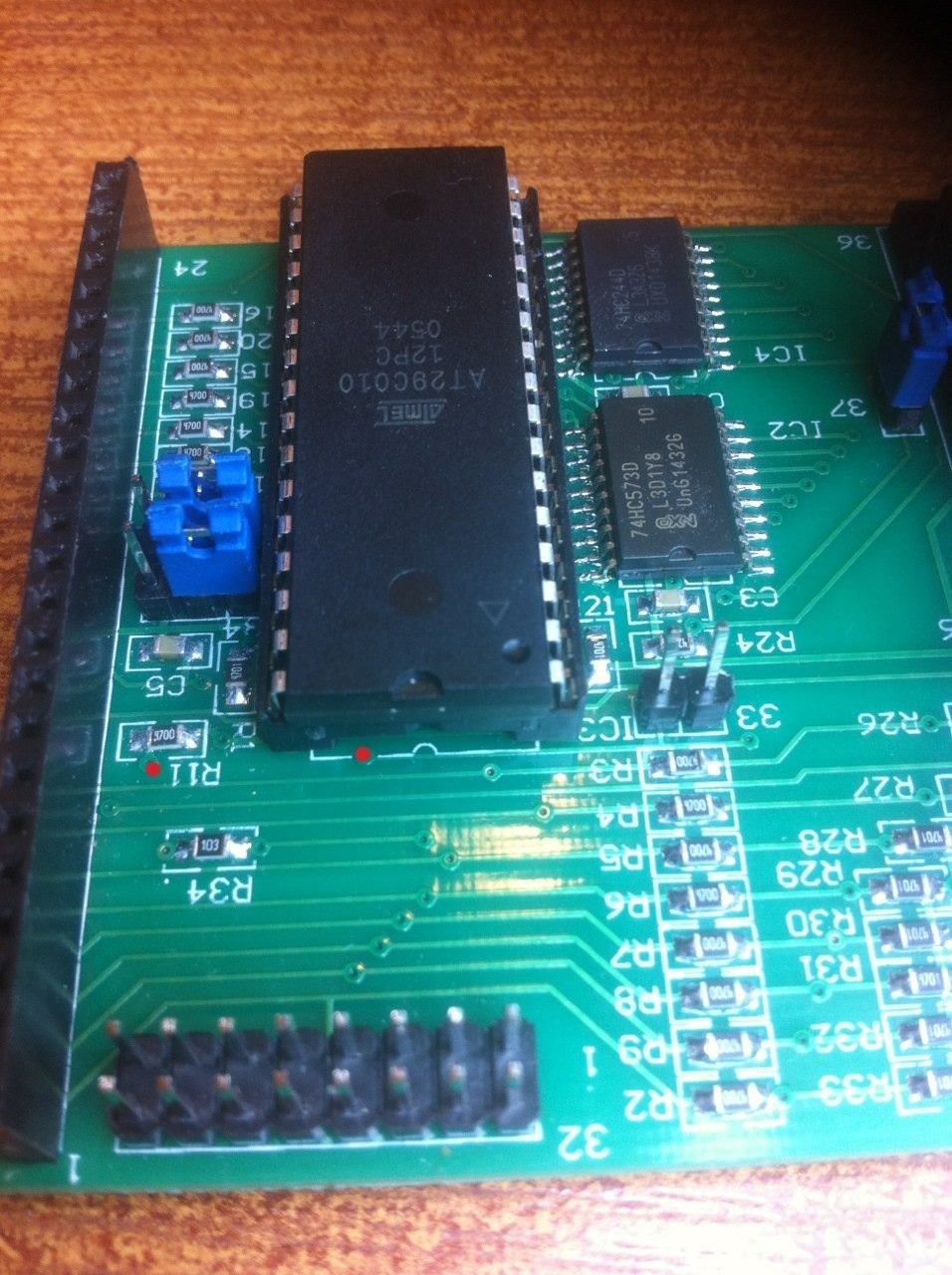

Фото прилогаю рабочего с форума ( такая же фигня в офф мануале на картинке адаптера) и фото моего адаптера. (Красными точками отметил отсутствие дорожки от одной точки к другой)

Может есть у кого схема или подскажите в чем прикол???

так дорожка у вас скорее всего с другой стороны проходит

С другой стороны тоже нет, точки не прозваниваються даже!



Когда ставлю туда перемычку то вольтметр показывает напряжение на 3 пине IC/Vpp, без перемычки по нулям ( фото прилогаеться)



Вот что показывает программа во вкладке напряжение без перемычки (что очень странно)

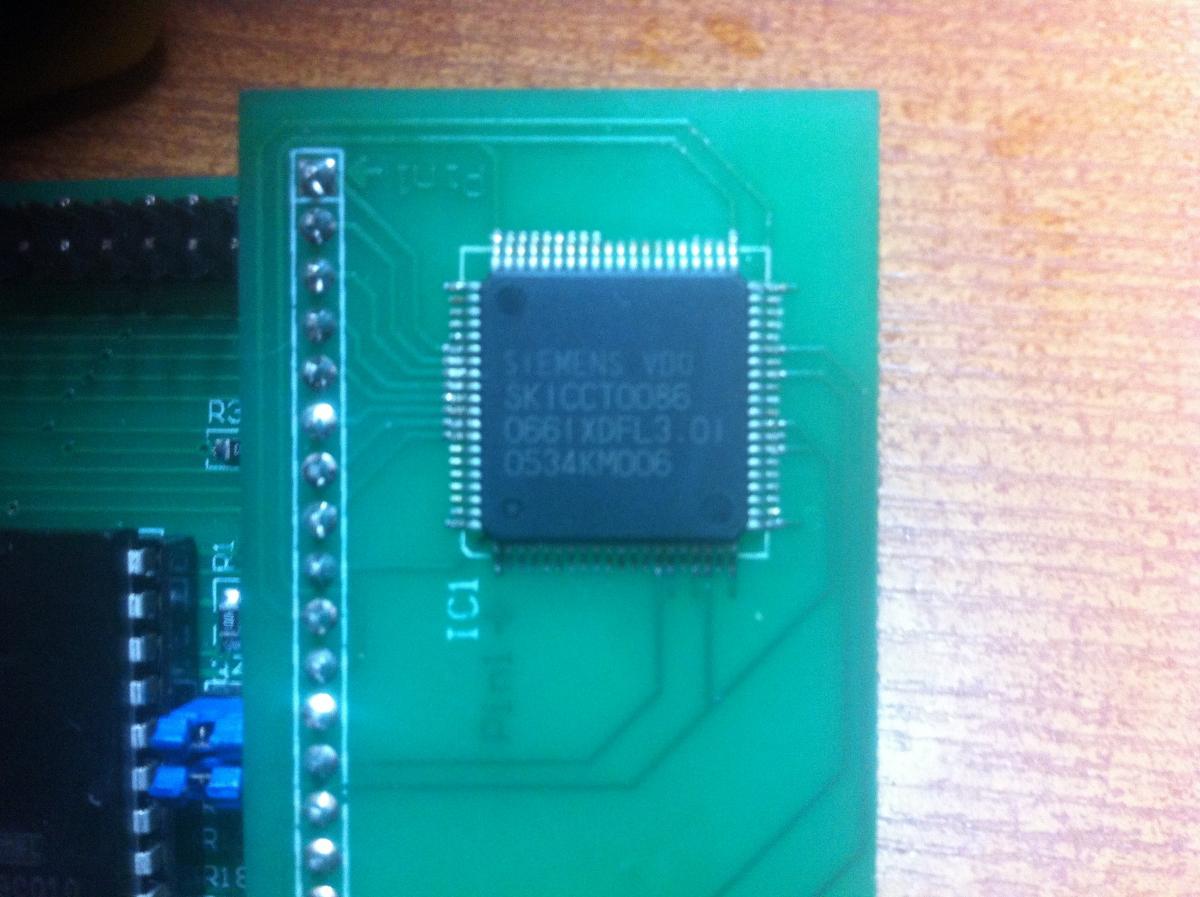

Выкладываю также подключение проца на столике



Всю голову сломал, постоянно ошибка Baudrate Capture Error

Изменено 13 февраля, 201510 г. пользователем barick

А адаптер оригинал ?

И что за нек на столике, не встречал такой маркировки, обычно циферки 780828 и т.д на тех что упа поддерживает.

Изменено 13 февраля, 201510 г. пользователем Твердость

А адаптер оригинал ?

И что за нек на столике, не встречал такой маркировки, обычно циферки 780828 и т.д на тех что упа поддерживает.

Адаптер конечно же не оригинал, а проц с приборки хундай элантры, такой же стоит в сонате NEC, читаться должен как upd 780828

Может кто нибудь фото своего адаптера с двух сторон выложит?

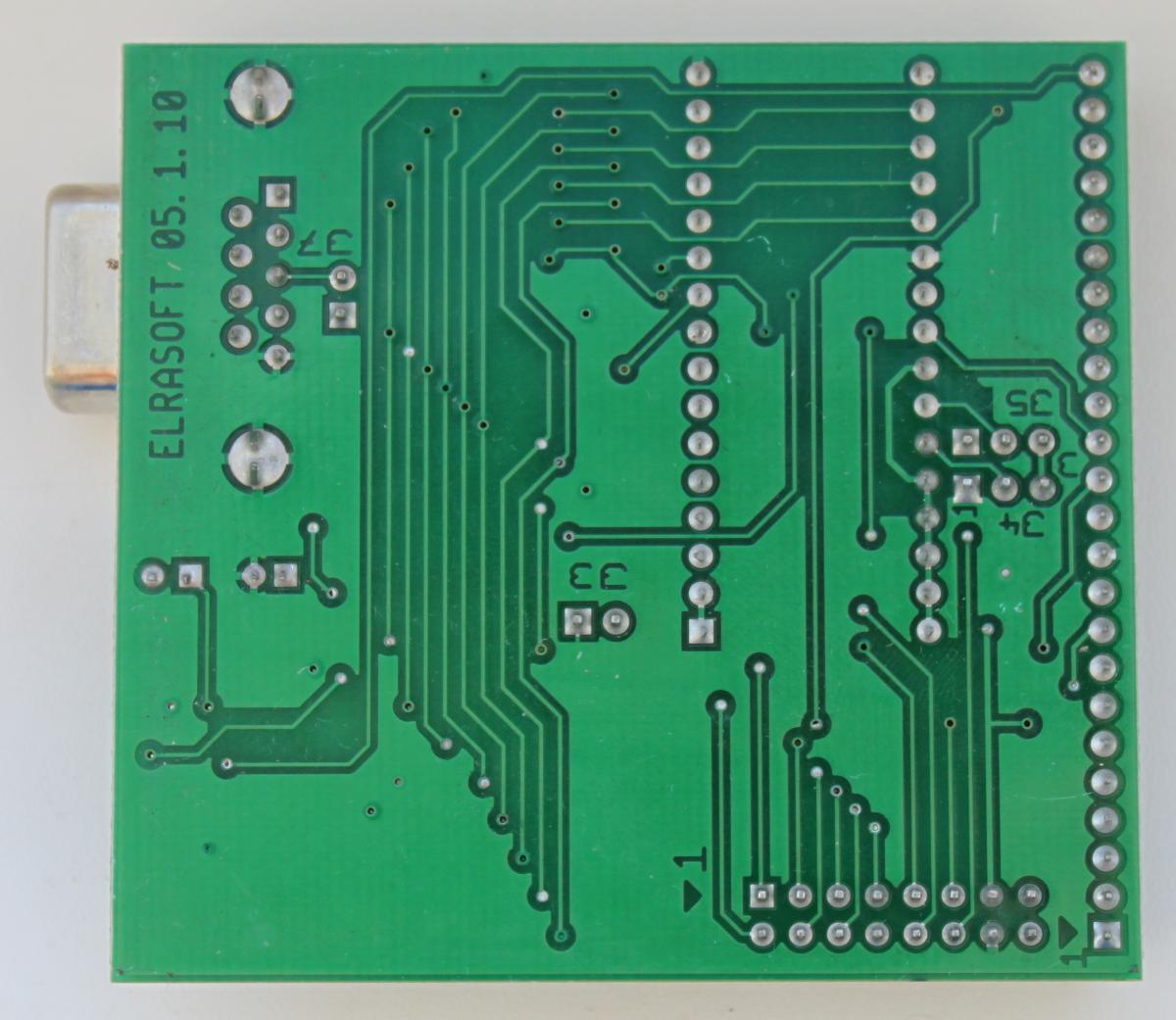

На моем эти точки прозваниваются (оригинал)

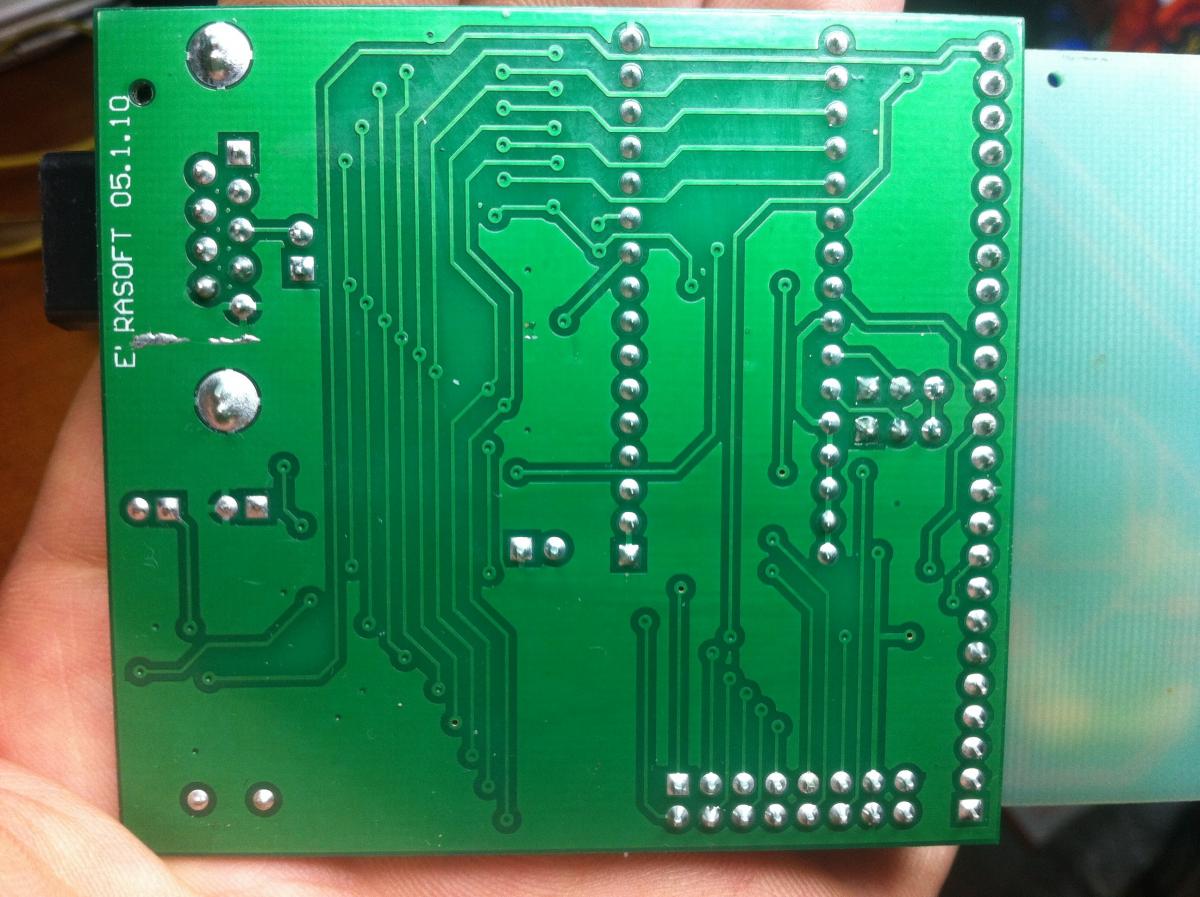

Вот фото



Изменено 16 февраля, 201510 г. пользователем Твердость

Много несовпадений с моей платой ;(

Некоторые не могу точно разглядеть, если не трудно пришли фото почетче.

Изменено 17 февраля, 201510 г. пользователем barick

Точками обозначил подозрительные места несовпадения, попробую где то допаять - разорвать связи.

По перемычкам все как на моем адаптере сейчас стоит так и должно быть, то есть ничего я не снимал и не ставил

Нек прям так и пишется , главное чтоб все ноги были хорошо припаяны.

Зафтра еще раз сфотаю.

Изменено 18 февраля, 201510 г. пользователем Твердость

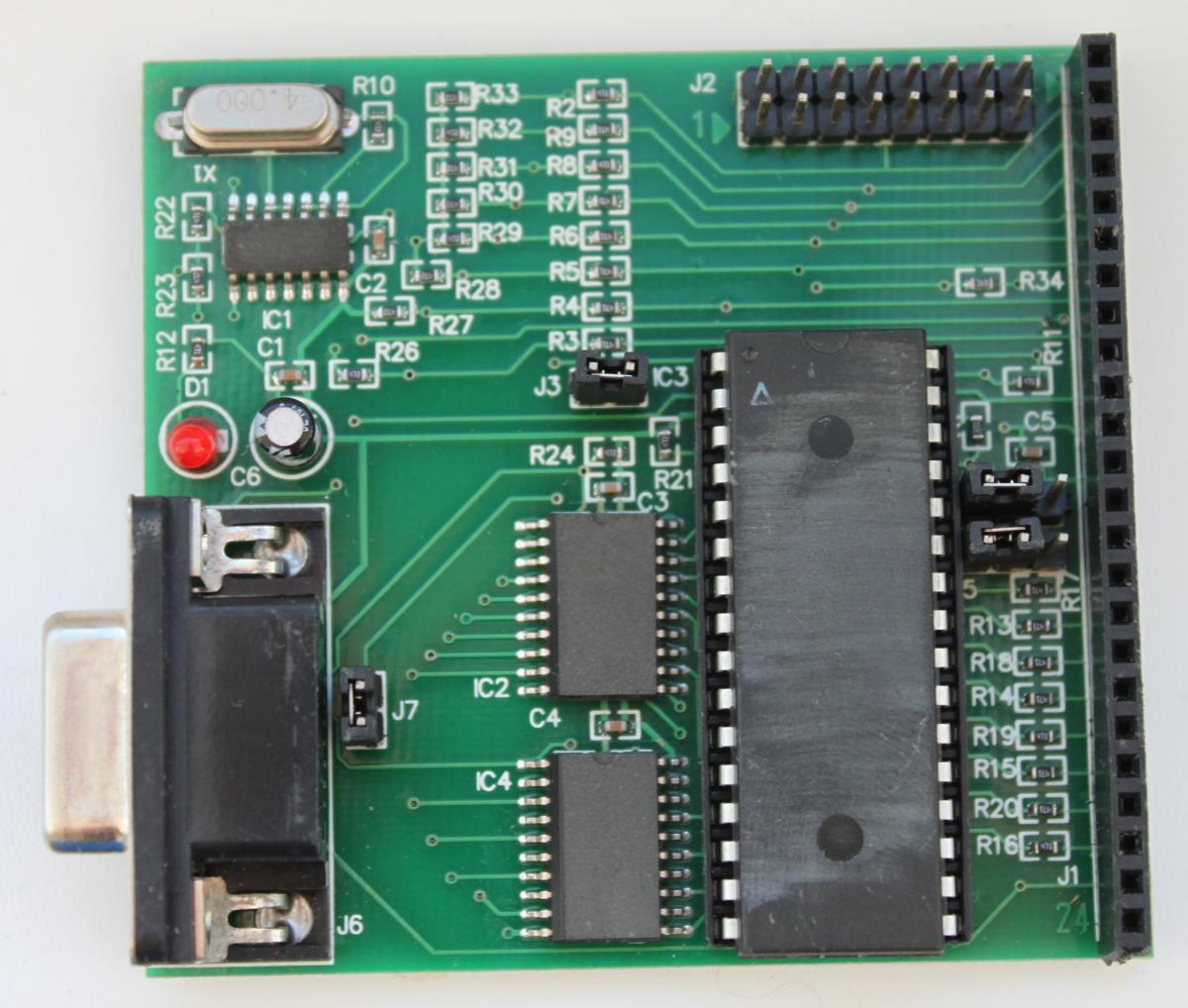

у меня есть небольшие отличия от обоих вариантов...

ПС: не могу понять как сюда скинуть фото, где почитать или вы подскажите плиз.....

Внизу страницы справа есть как-бы неактивная вкладка "Расширенная форма" , дави туда и дальше разберёшься уже.

Внизу страницы справа есть как-бы неактивная вкладка "Расширенная форма" , дави туда и дальше разберёшься уже.

Спасибо.

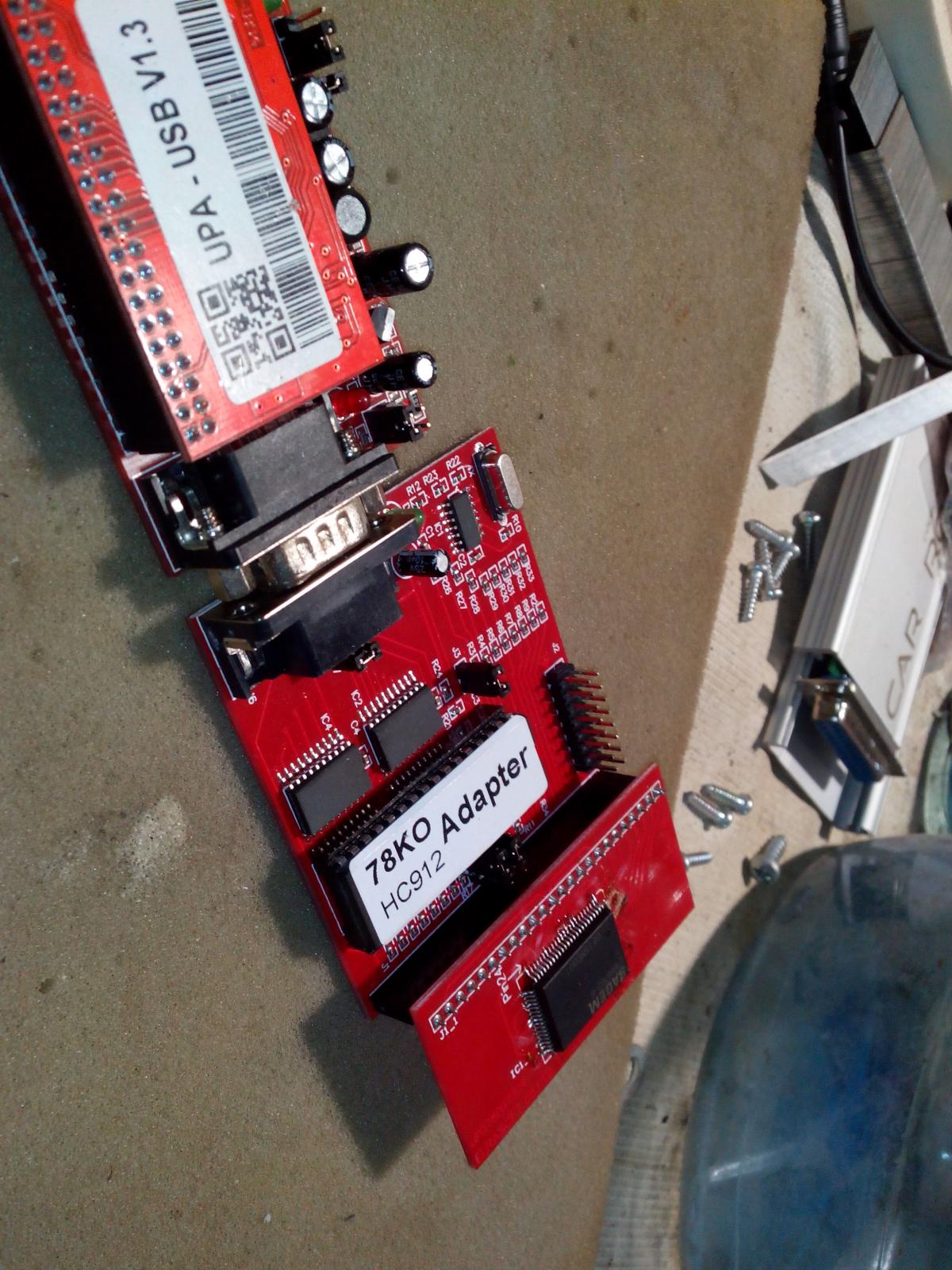

Это же тоже оригинал???

китай

вообщем проблема не решилась - заказал новый адаптер. посмотрим что приедет.

кстати где заказывал китай такого качества?

Изменено 24 февраля, 201510 г. пользователем barick

давно было, уже не помню....

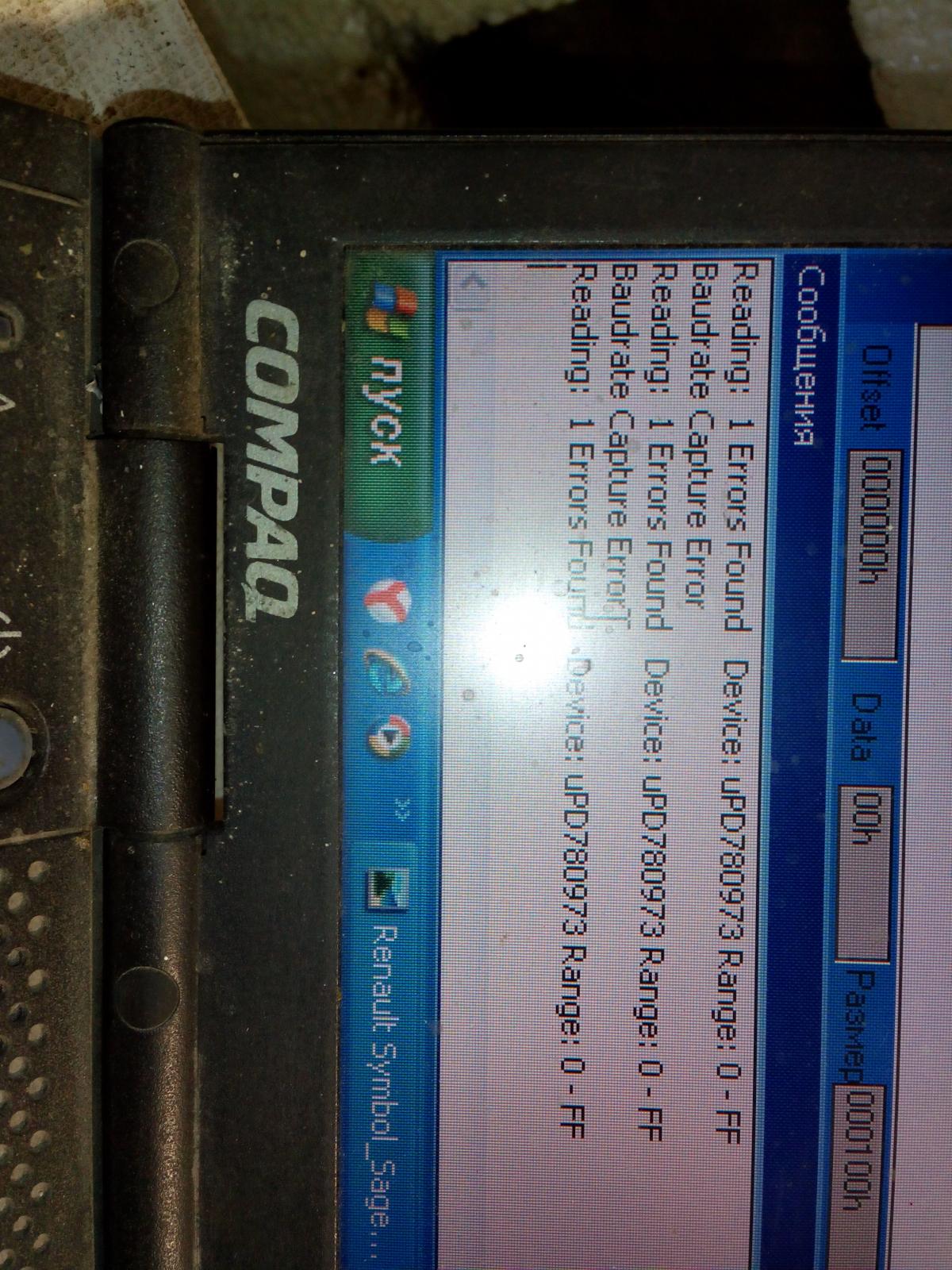

Сегодня тоже помучался с sagem на symbole. Питания в норме, а ошибка такая же.Так как я первый раз попробывал с nec-ми поработать, сразу и расхотел. Пошёл заказывать vdo-corrector.
