CFMOTO контролька PIC16F1933

[Stok]

Кто нибудь делал такую приборку? Внутри PIC16f1933 в eeprom которого пробег в явном виде, а вот с контролькой застрял. Нужен совет.

dump_cfmoto_x6.rar

[Сержант123]

Что за щит?

[Stok]

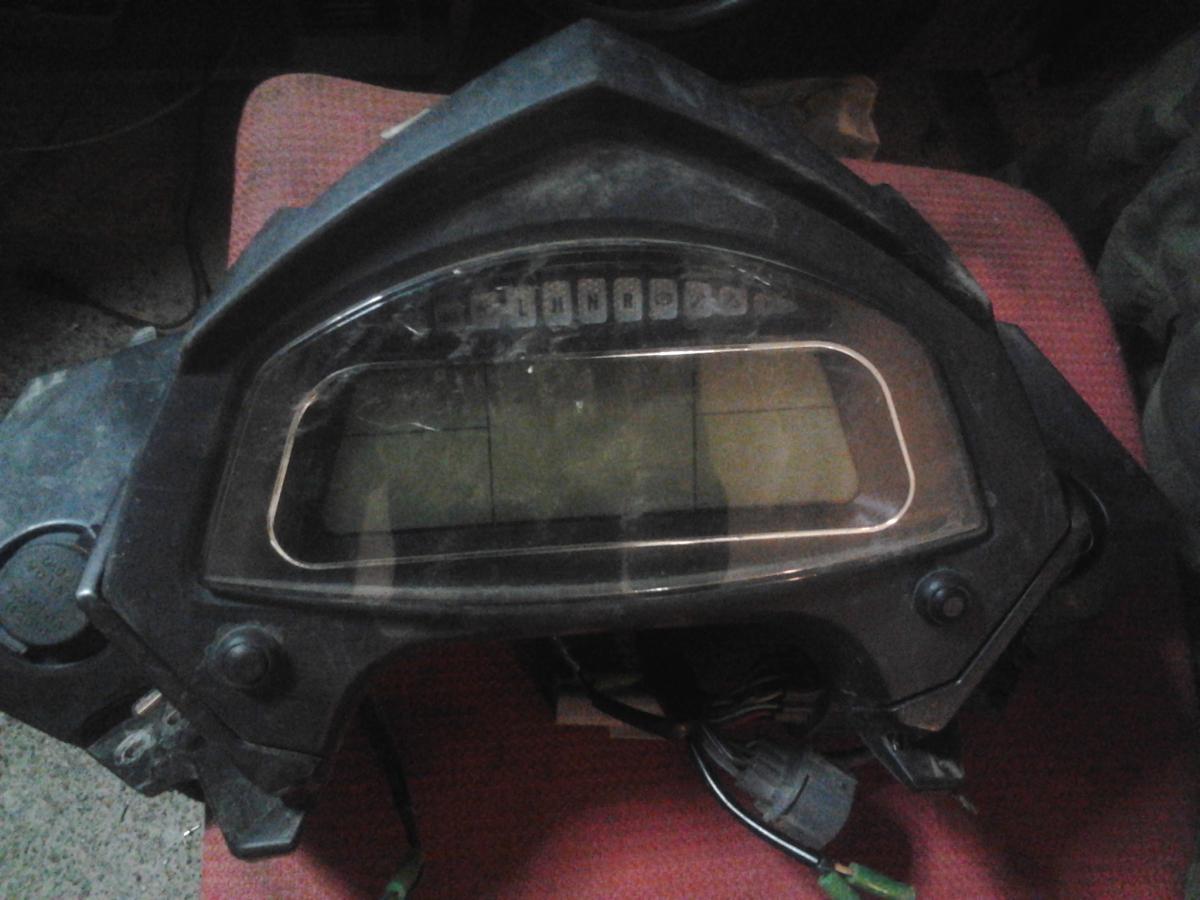

http://static.baza.farpost.ru/v/1372749074622_bulletin

внутри pic. Пробег там. левый damp - 3023,8км правый - 3447,8

[goga]

Здесь не Эрмитаж, чтобы картинки разглядывать!!!

Правильно оформленый дамп с точным пробегом, в студию, и желательно фотки щитка.

[Stok]

Извини, goga. Просто я уже дома. Вся инфа на работе. Фото щитка именно такое. Год - 2014. Damp Eeprom , кроме этой области - пустой. В данной области находится пробег в км и милях. Стандартно для квадриков (задом наперед). А вот с контролькой непонятно.

При нажатии одновременно двух кнопок на дисплее высвечивается какой-то поправочный коэффициент из 3 цифр. Так вот в левой части это 705 ( сразу после пробега 0с8-0d0) , а в правой 500.

[goga]

1. Дамп нужен чтобы с ним работать и считать КС, а не вбивать в дамп байты с картинки.

2. Уже видно по картинкам чем он считан.

3. Читаешь нормальным прогером ДАТУ и все ложится красиво и без всяких побайтных пропусков в дампе.

4. Уважаем других и выкладываем нормальные картинки.

[Stok]

Так он выглядит при открытии его (dampa) total commanderom. В реальности конечно 00AA 00FF 0008 0083 0072 0080 0013 0000 0007 0000 0005 00FF 0086 0005 00AA 00FF и т.д.

Дамп могу выложить только завтра. Просто думал, вдруг кому-то уже такое попадалось. Жирным выделено область пробега, курсивом область поправочного коэффициента, подчеркиванием контролька (по моему предположению)

Изменено 13 августа, 2015 пользователем Stok

[s_h_e_f]

тоже интересен дамп

[kotin]

там ещё есть часы, их тоже надо править

[Stok]

там ещё есть часы, их тоже надо править

Вряд ли, по крайней мере ни на дисплее ни в скрытом меню их не увидел. Да и по дампу не похоже. Сегодня выложу dump eeprom.

[Stok]

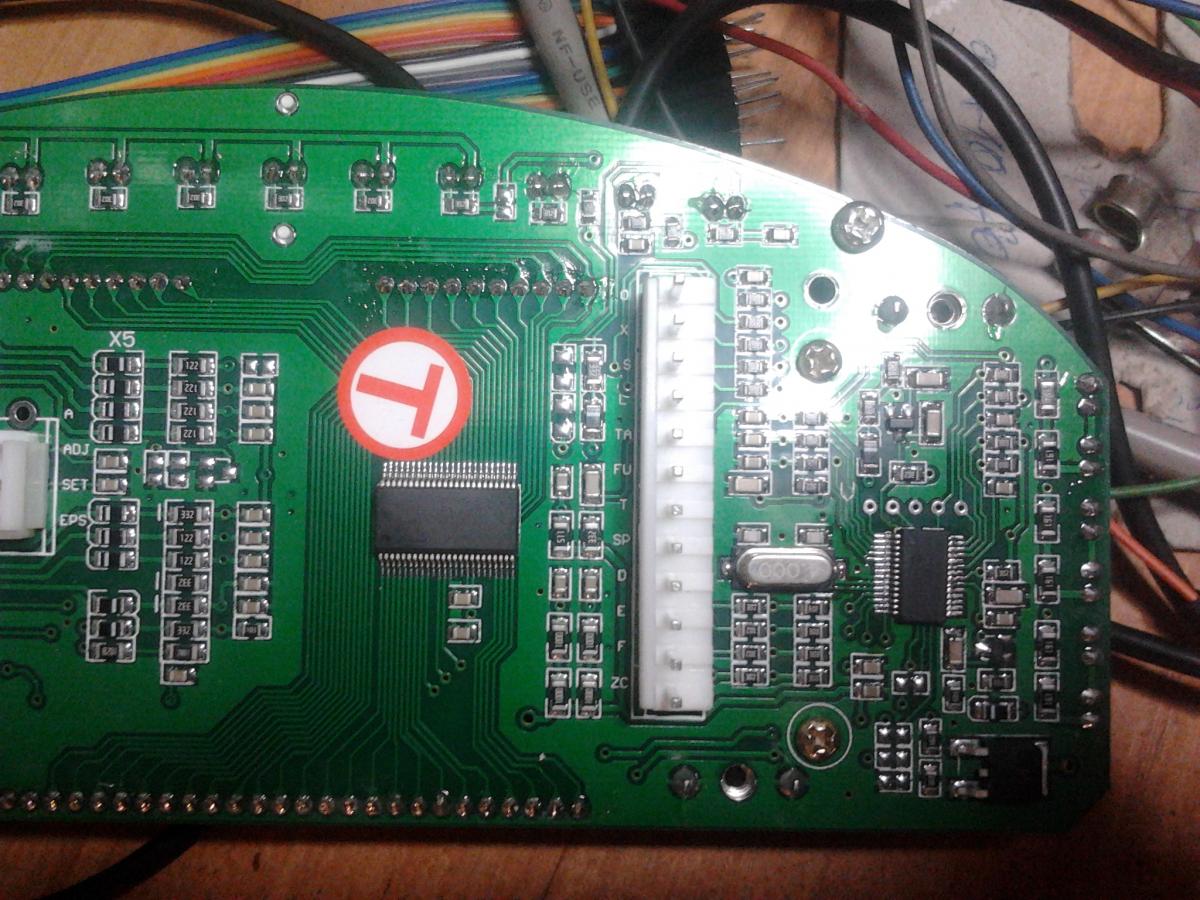

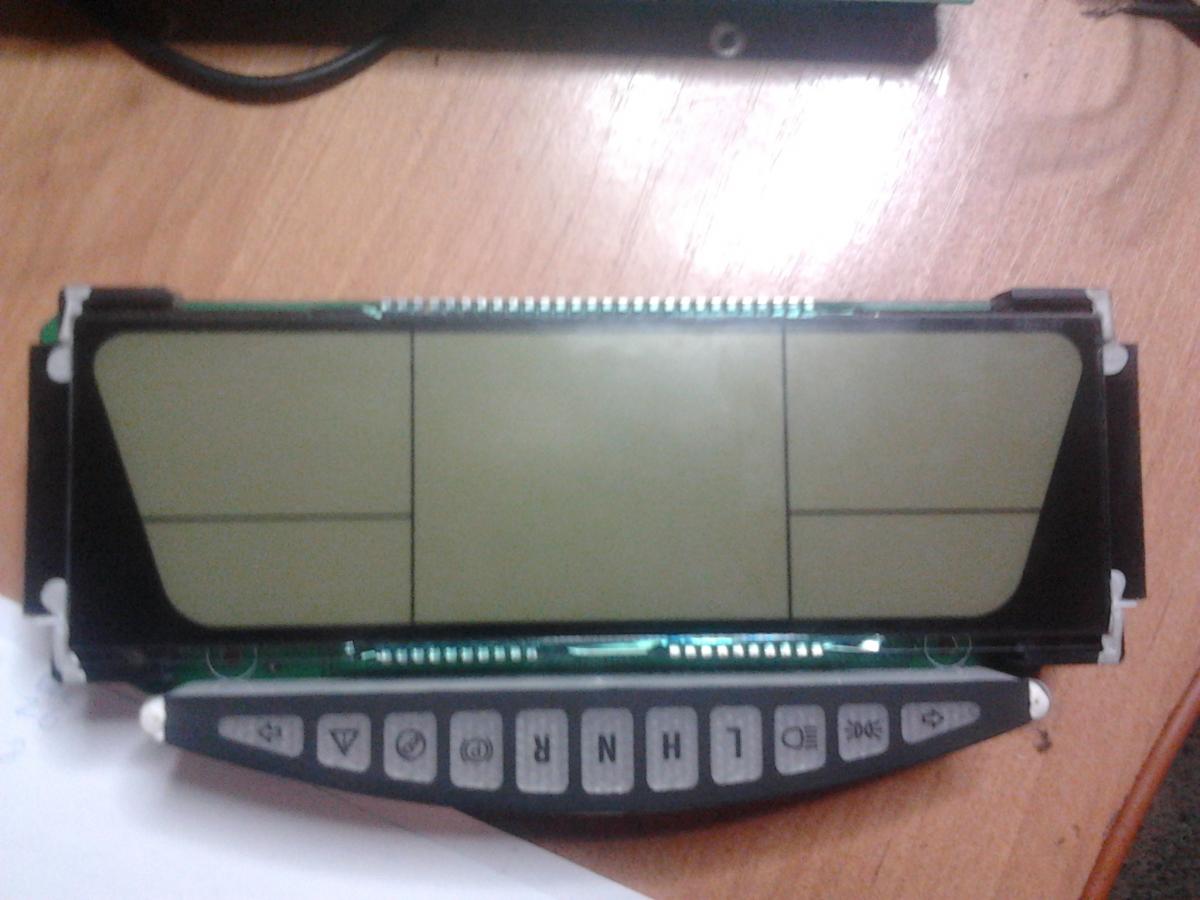

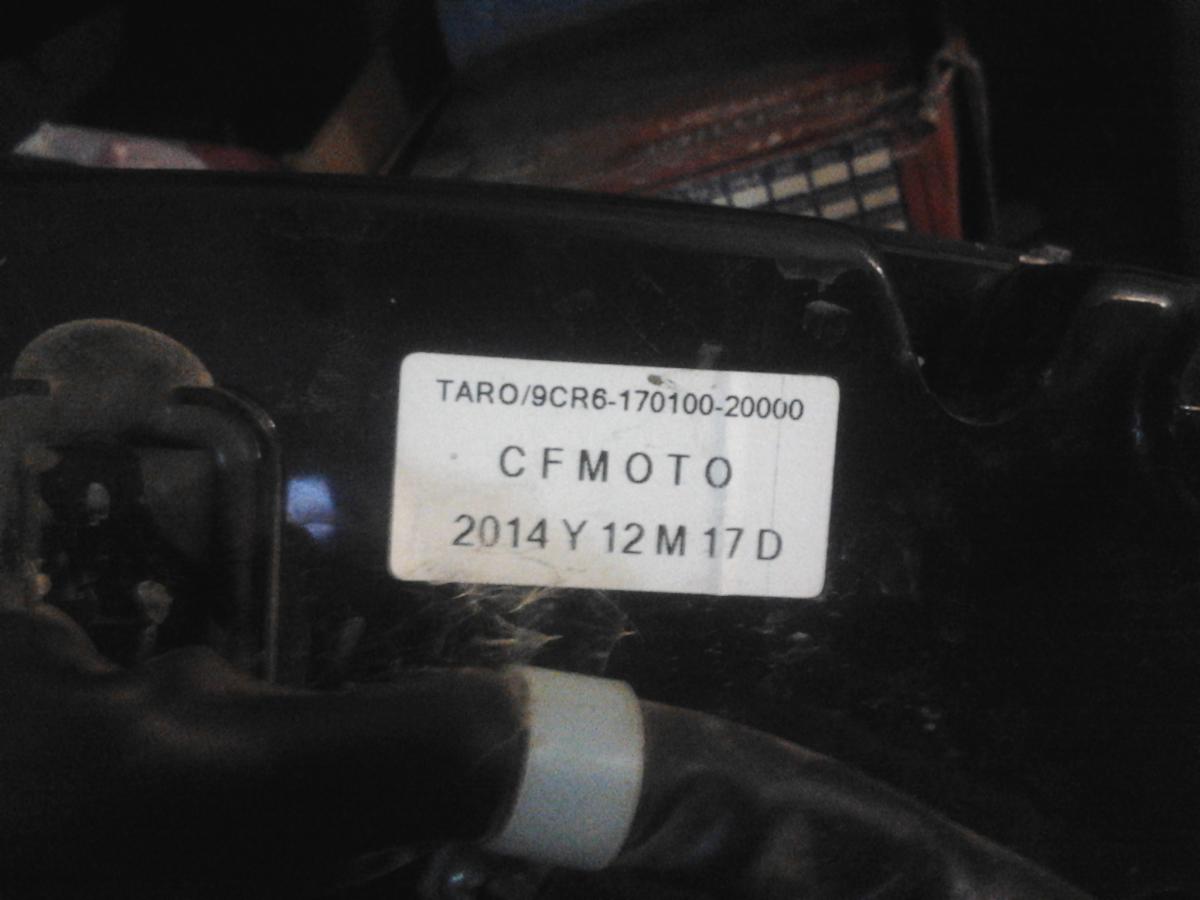

Damps и фото.

извиняюсь В названии второго файла ошибка 2141.0 mil

CFmoto_x6_pic16f1933_eeprom_3023_8km_1878_0mil.bin

CFmoto_x6_pic16f1933_eeprom_3447_8km_1878_0mil.bin

Изменено 14 августа, 2015 пользователем Stok

[u-vovchika]

да уж, прочитайте пожалуйста нормальным прогером, например Оранж 5

[Stok]

Чем Вам Triton не нравится? Вот еще один damp +0.1 km

CFmoto_x6_pic16f1933_eeprom_3023_9km_1878_0mil_01km.bin

[goga]

Чем Вам Triton не нравится? Вот еще один damp +0.1 km

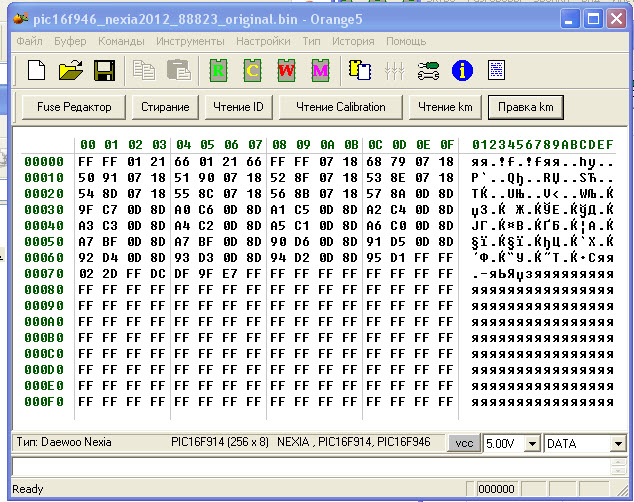

Вот так выглядит дамп даты в оранже или в другом нормальном прогере, а не в твоей "саламандре" или упе.

Для полного понимаю, скрин из всеми любимой деу нексии (как он выглядит думаю знакомы все)...

Помимо того что при неумелом обращении помимо дампа можно еще и закрытую флешь затереть при перезаписи, я просто умолчу...

Можно конечно ручками переложить весь дамп побайтно, но с какого хрена дамп начинается не с начала, а с середины, и как его ложить в кальк?

Изменено 14 августа, 2015 пользователем goga

[Stok]

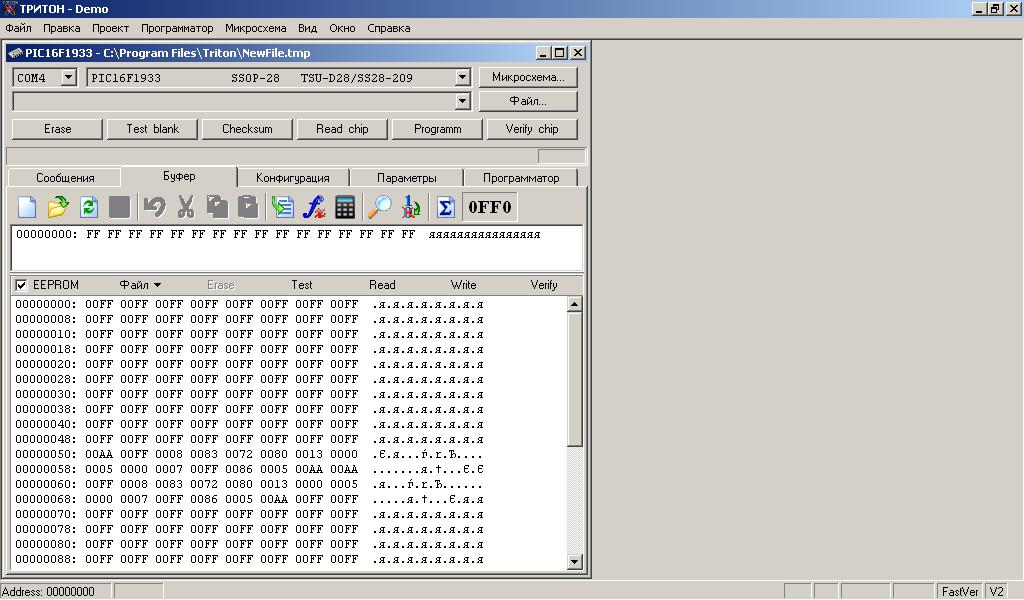

Это полный дамп eeprom данного pic. C начала а не с середины. В программе это выглядит так

[goga]

Грустно что ни чего не поняли с выше написаного...

Ну да ладно.., выложите дамп в не в bin а hex формате, посмотрим насколько саламандра ваша правильная.



З.Ы. По контрольке ни чего сложного, а вот наличие часиков хотелось бы знать.

[Stok]

одного хватит?

часики нигде не нашел. Есть два таких щитка. Отличаются пробегом и калибровкой описанной выше (в одном 705 в другом 500) Калибровка также участвует в подсчете контрольки. При изменении контролька меняется.

CFmoto_x6_pic16f1933_eeprom_3023_8km_1878_0mil.rar

[goga]

В хеке надо читать фулл, даже если флешь закрыта.

Тогда при правильном формате, все разложится как надо, по областям.

Ваш хек ни чем не отличается от бина.

[Stok]

не то упаковал.Вот.

CFmoto_x6_pic16f1933_eeprom_3023_8km_1878_0mil_full_chip_locked+eeprom.rar

Изменено 14 августа, 2015 пользователем Stok

[goga]

Это не фулл, а область коде, которая закрыта...

Есть еще область даты, которая открыта.

Все вместе = фулл.
