Magneti Marelli IAW4LV








  • Upvote 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

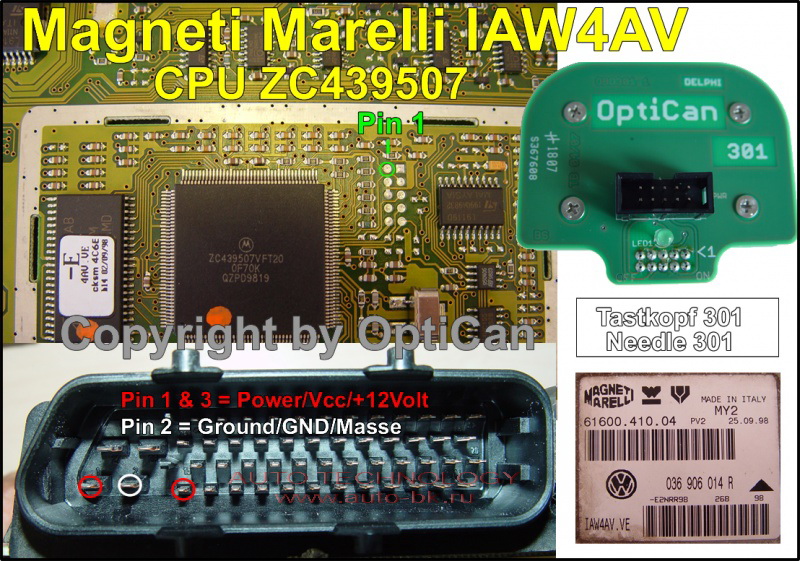

Magneti Marelli IAW4AV








  • Upvote 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


Magneti Marelli IAW4CV








  • Upvote 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


 VW Siemens 5WP4 190 03






А распиновки на этот блок случайно нет?

  • Upvote 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


(1) +12   (3) + 12 отключаемое     (2) масса     (19) к-лайн,  не 100% процентов, лучше проверить

:heresmile:



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


Siemens Simos 7.1








Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


VAG Simos2.4











Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


Siemens Simos 3PG











Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


Всем доброго времени суток! Подскажите пож. точки комутации для этого блока. фото самого блока ниже. заранее спаибо за помощь!!!!




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


прозвони, от балды не подсоединяй.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


подскажите пож. как проверить +12 и клайн (массу - на корпус это вроде как понятно)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


 VAG MED 9.1, MED 9.5.10






а эльза говорит что к- line в этих блоках на 86-м пине.(на картинке 85)

сейчас попробовал на столе соединиться как показано на рисунке и связи нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


Буду признателен за распиновку разъёма дл такого ЭБУ:



Копия VAG_Magneti_Marelli.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


 VW lt 2,8l edc15 c4






кто подключал етот блок на столе по етой распиновке?

схемы говорят что K-Lin по пину D.17 (4.17)

подскажите как правильно прочитать блок на столе?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


Vag MED17.5



Vag MED17.5 – Internal Flash.png







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


Vag MED17.1



Vag MED17.1 – Internal Flash.png







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


Vag MED 17.5.20



Vag MED 17.5.20.png







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

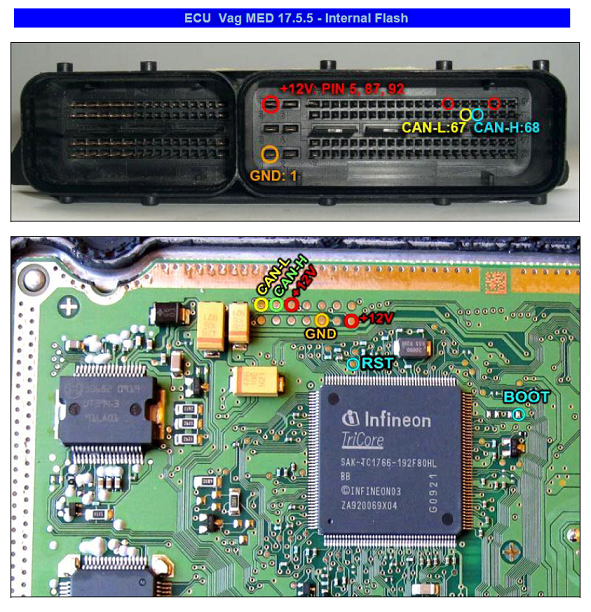

Vag MED 17.5.5



Vag MED 17.5.5 - Internal Flash.png







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


Vag MED 17.5.1



Vag MED 17.5.1 – External Flash.png







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


Vag EDC17 U01



Vag EDC17 U01.png







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
