Подключение приборок на столе, внутрисхемка

[m-explorer]

BMW e39 m35080

[m-explorer]

Seat IBIZA 2005 VDO 6L0920 901

[Игорек 29]

пока все что смог загрузить

Dash pin.htm

Audi.htm

Bmw.htm

Ford.htm

Honda.htm

Mazda.htm

Mercedes.htm

Mercedes.htm

Nissan.htm

Nissan.htm

Opel.htm

Suzuki.htm

Toyota.htm

VW.htm

Dash pin.htm

Dash pin.htm

Изменено 14 января, 2012 пользователем Sergeii

[Rapper]

Приветствую!



Volvo V70 04/1998 Нужны пункты для подключения на столе.



Заранее благодарю.

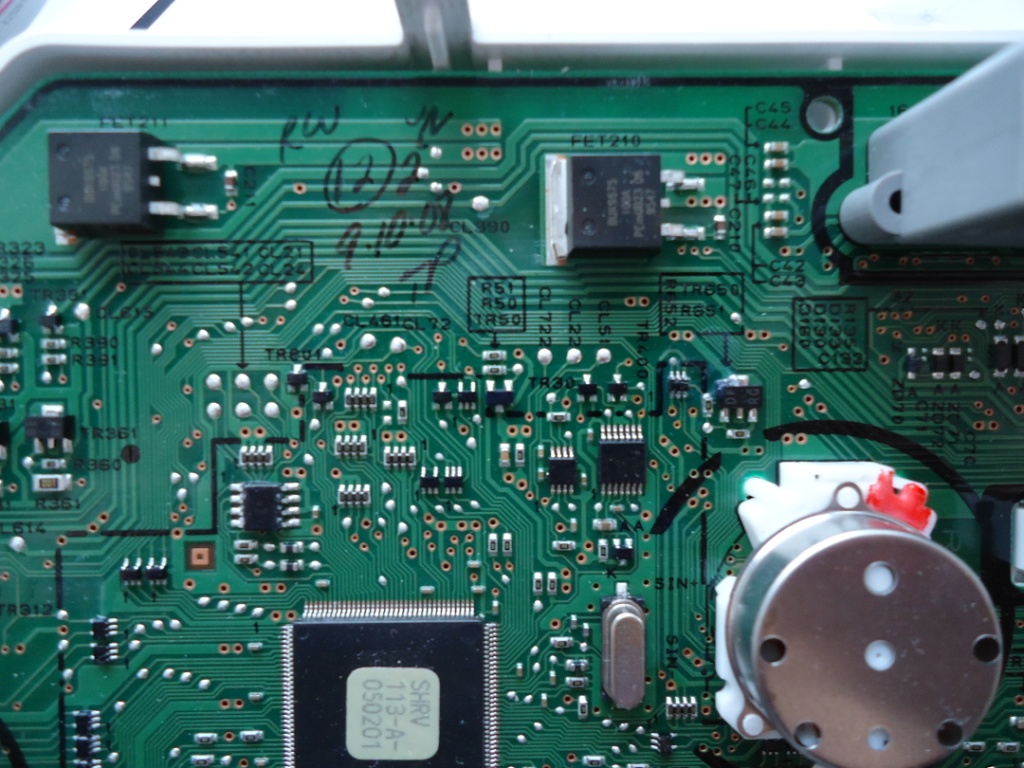

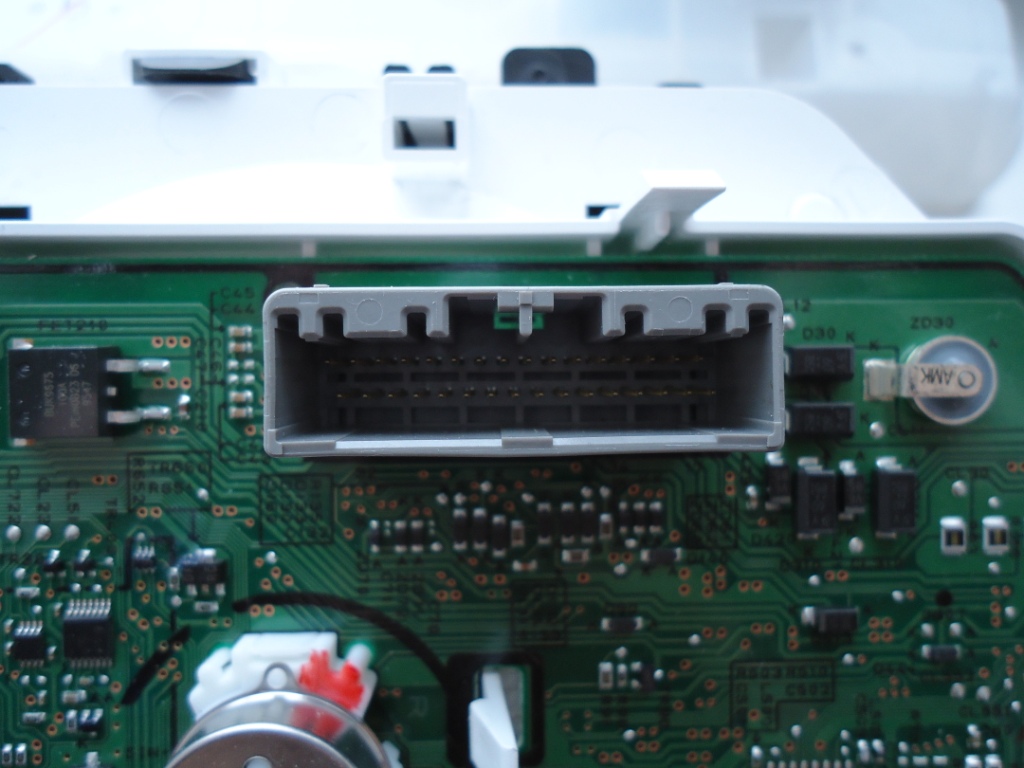

Вот фотки панели:

Изменено 25 января, 2012 пользователем Rapper

[Rapper]

Всем спасибо, добился сам. Вот результат:

Power Connector.pdf

[zitec]

ФФ 2 распиновка

Re.txt

[Schaman]

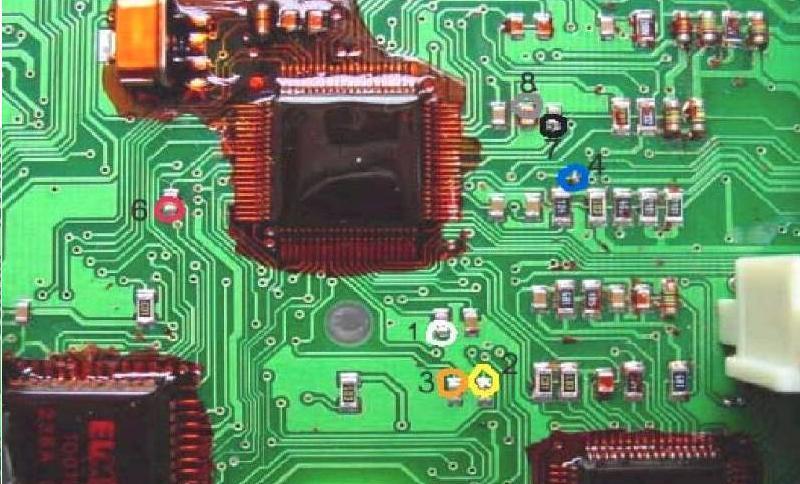

Honda Pilot 2008г. 93с76. питание на приборке 1 и 17 "+" 21 "-"

[dimancbr]

Попробуй эту.

INFINITI_FX.rar

[SER156]

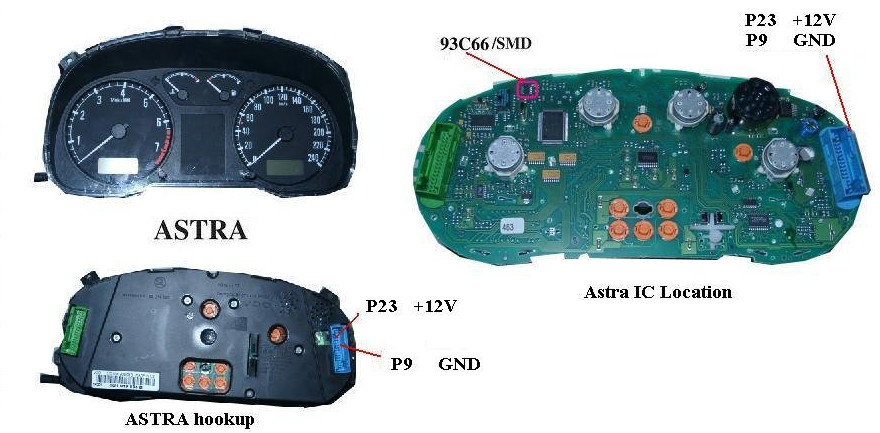

ЕЩЕ КОЕ ЧТО MITSUBISHI OUTLANDER 2008 ПАМЯТЬ S93C86

MITSUBIS.zip

[gcat]

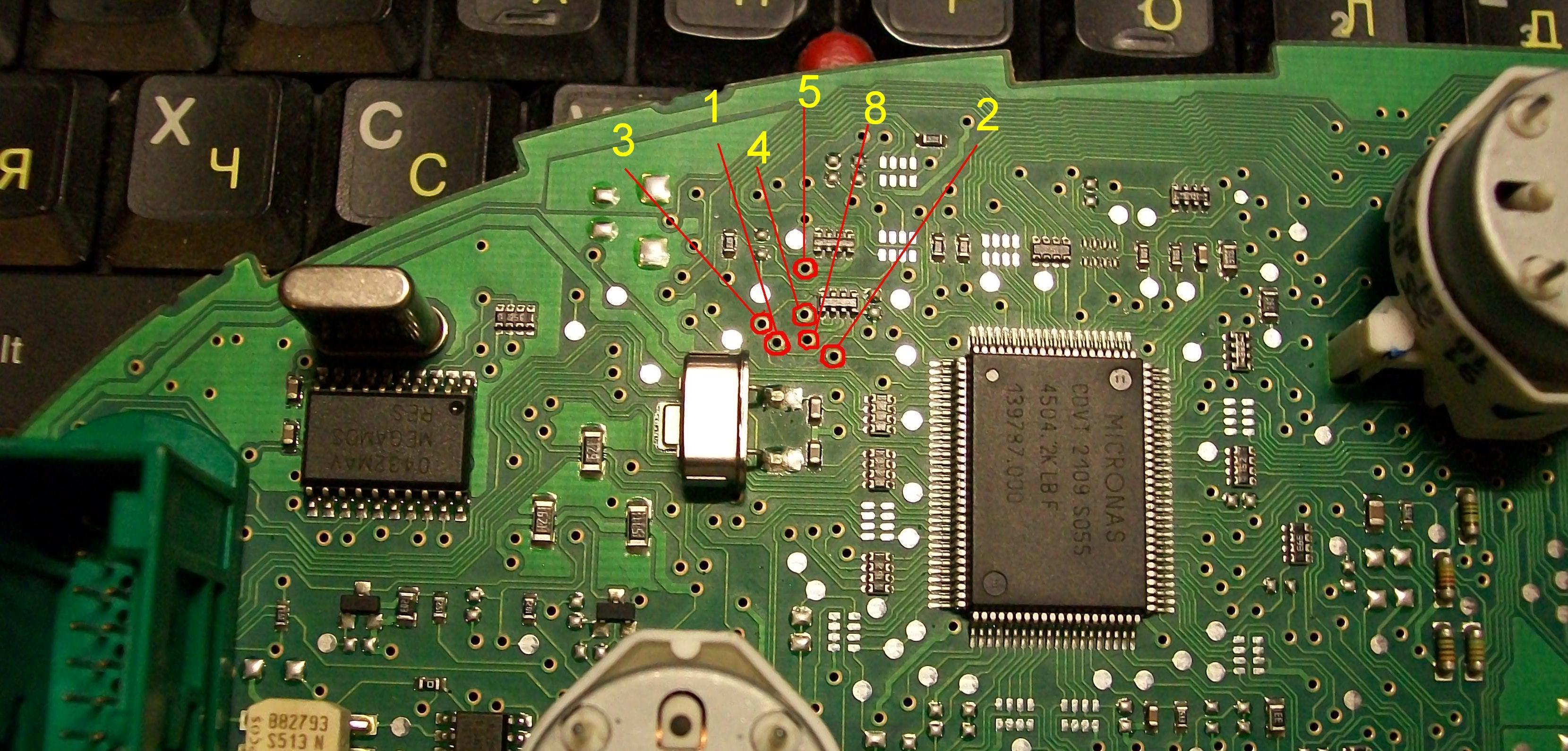

toyota prius-1 1997-2003 кузова nhw10/nhw11

по точкам: (точка -> соответствие вывода микросхемы 93c46)

tp1->1, tp2->2, tp3->3, tp4->4, tp5->8(vcc) tp6->5(gnd)

Изменено 16 июня, 2012 пользователем gcat

[ats5_15@astsbyt.ru]

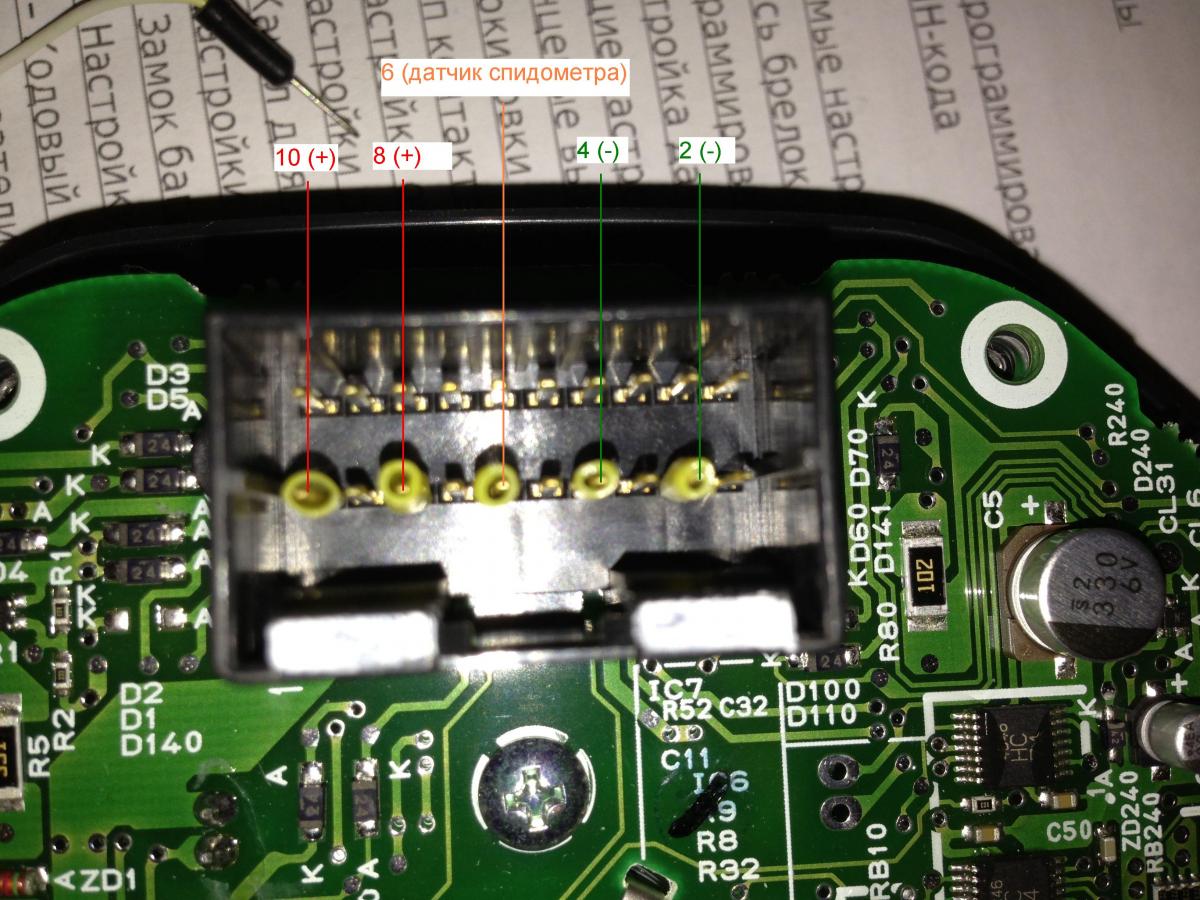

киа сид 2007

[Выбор]

[LARR]

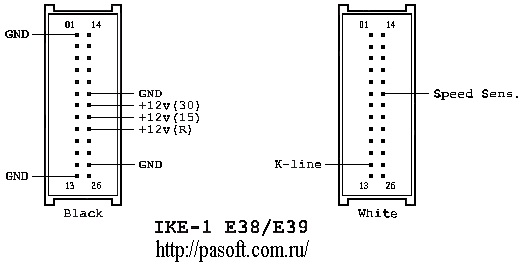

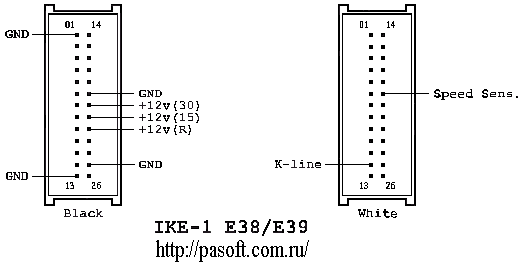

Господа, вход спидометра известен, может кто знает где здесь вход тахометра? (BMW520 E39 1987год)

[kremos]

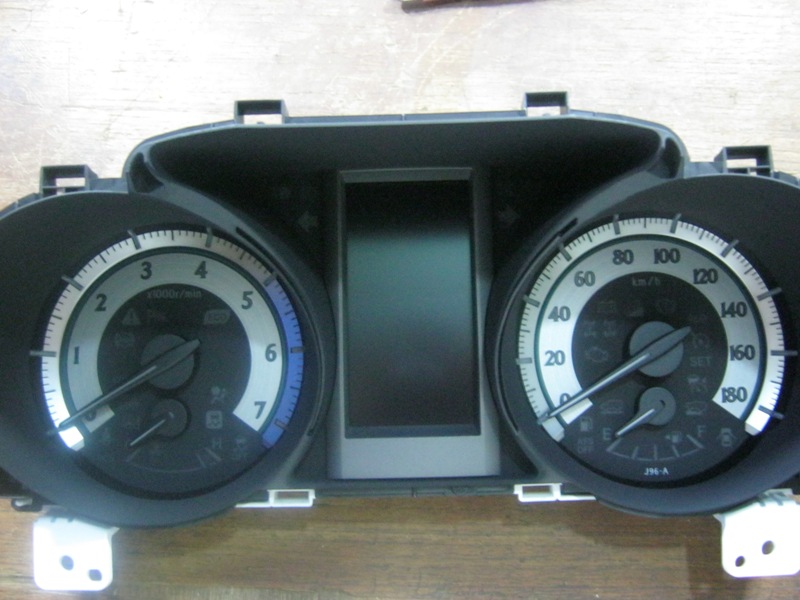

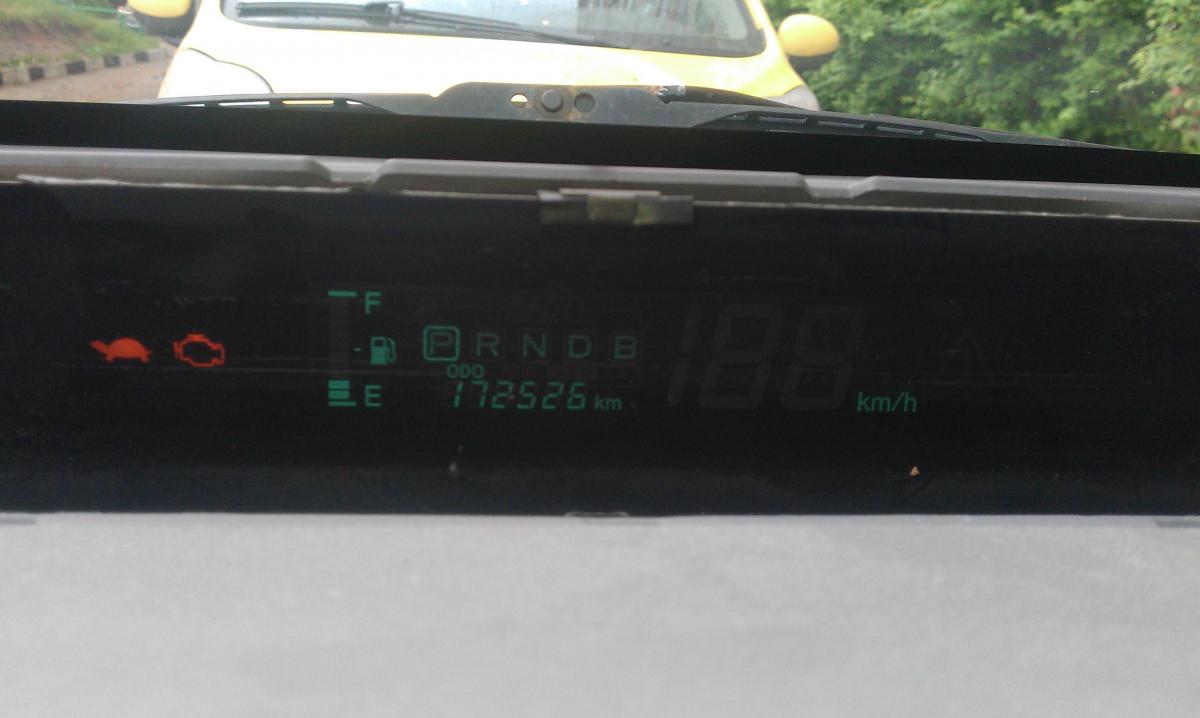

Toyota Ist 2002

[Nomi]

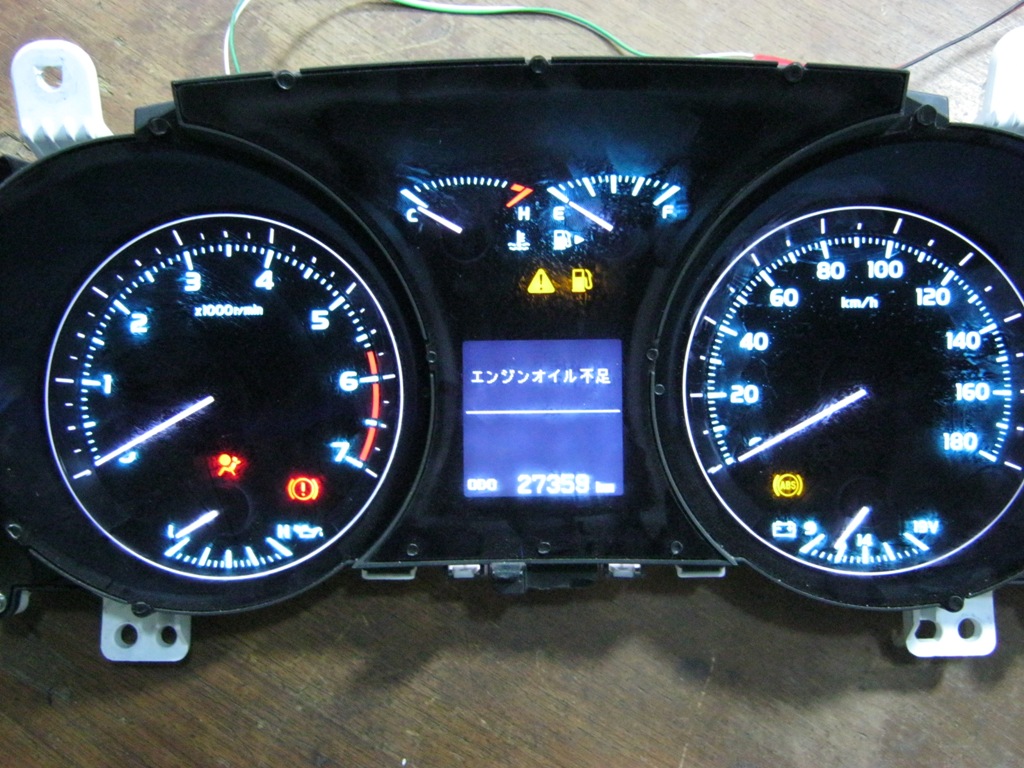

Land Cruiser Prado 2009 .

Изменено 17 декабря, 2012 пользователем Nomi

[Nomi]

Toyota Land Cruiser V8_2007

Изменено 17 декабря, 2012 пользователем Nomi

[Nomi]

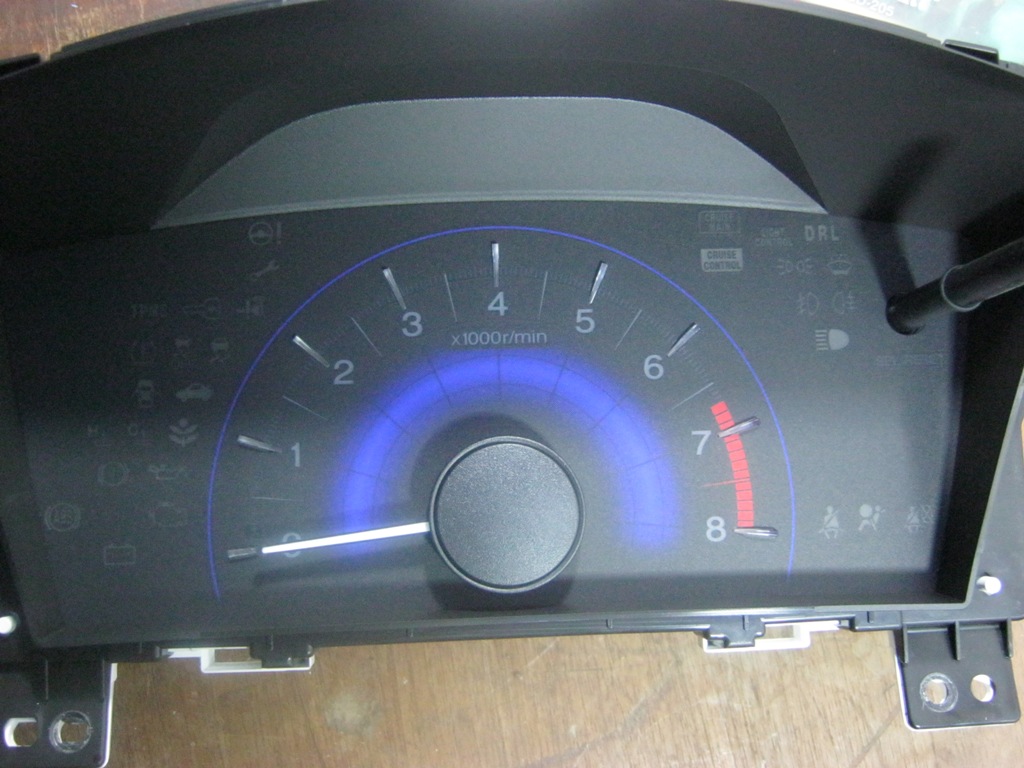

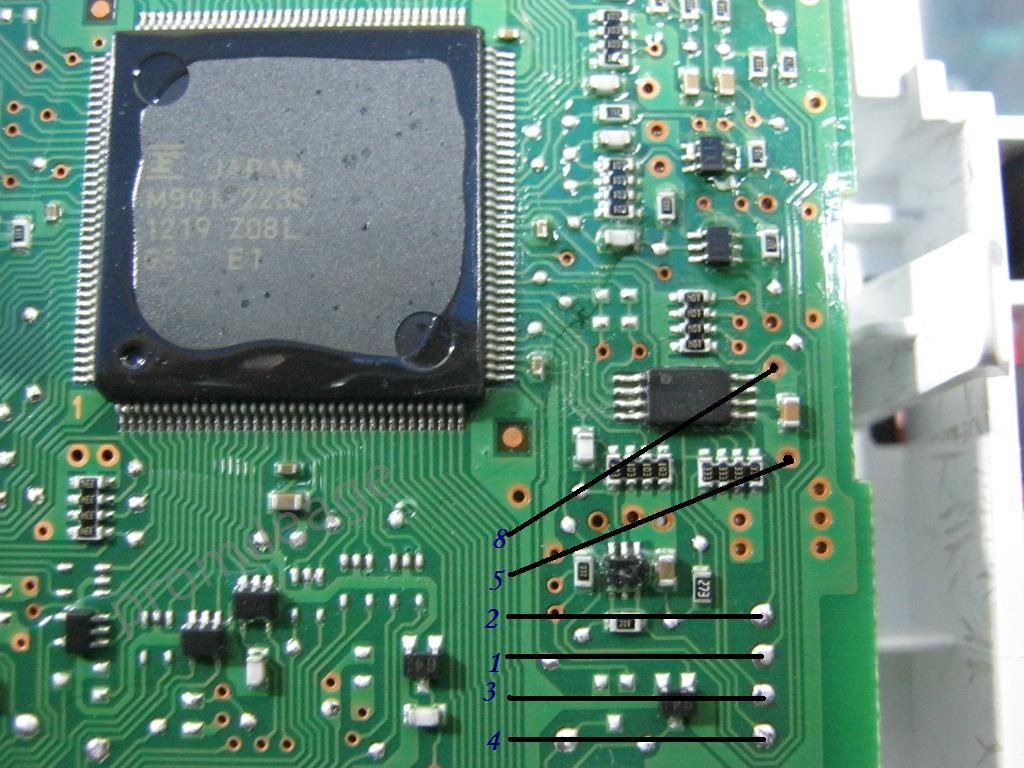

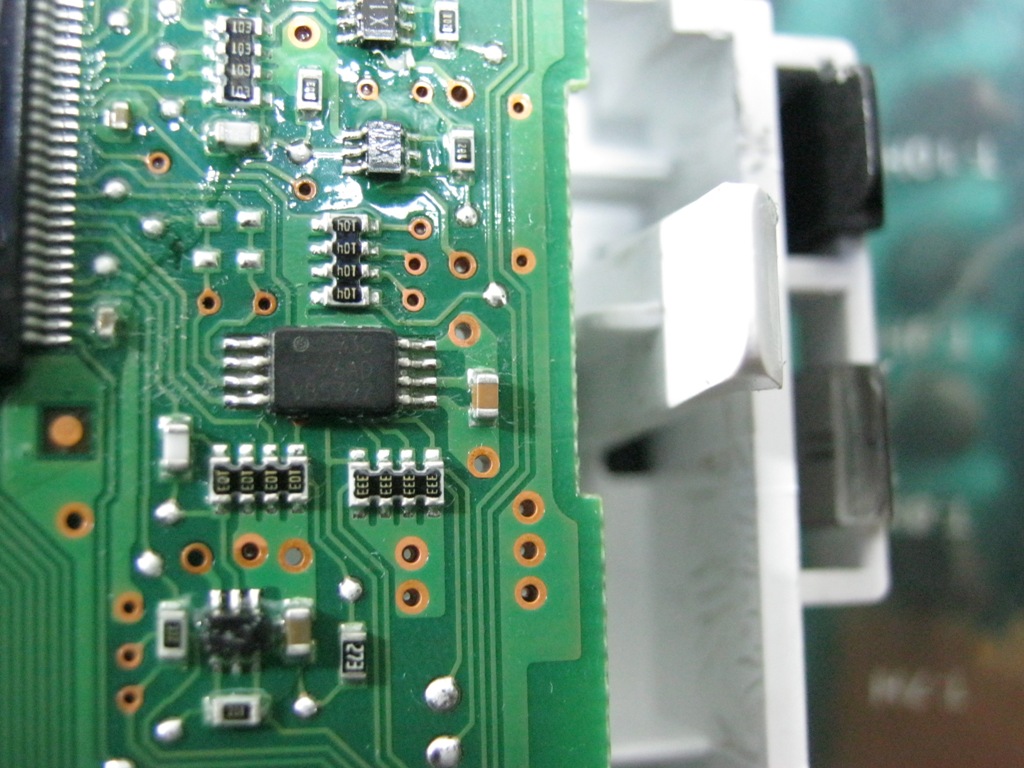

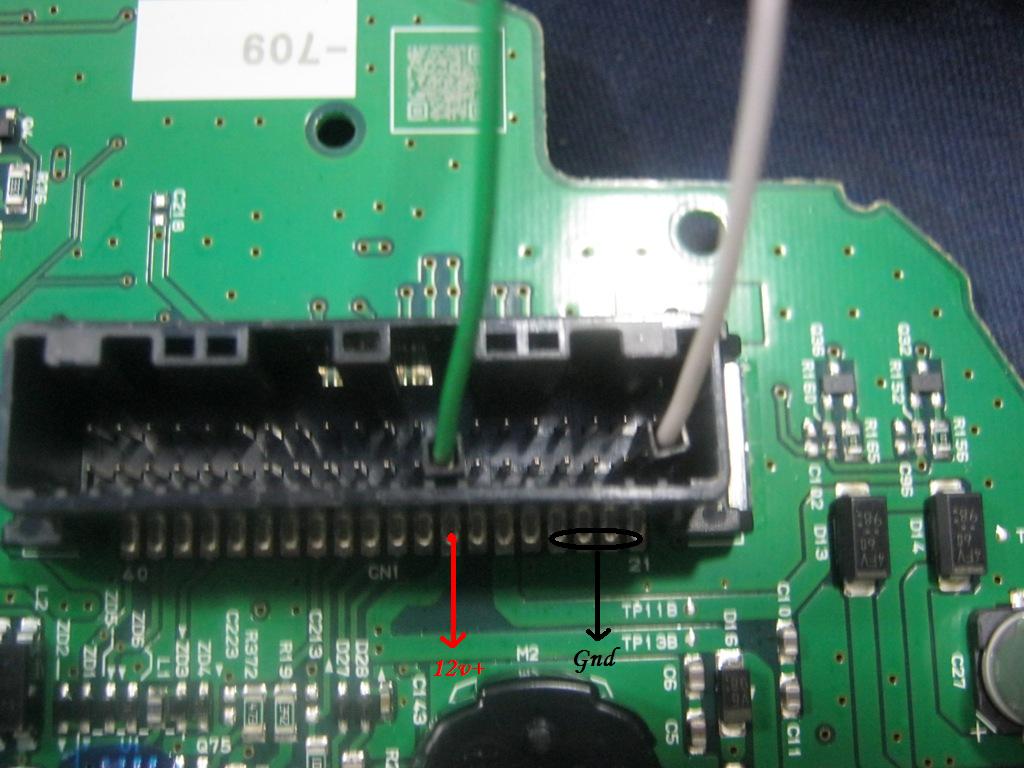

Honda Civic 2012

[artem37ka]

Honda CBR1000RR 2004-2007 год 93с56

[ALEX]

SCENIC II (2004-2008) INSTRUMENT CLUSTER

Grey 30 pin connector (P1):

Pin 1 - +12V (OBDII 16)

Pin 2 - GND (OBDII 4+5)

Pin 29 - CAN-L (OBDII 14)

Pin 30 - CAN-H (OBDII 6)

[димончик]

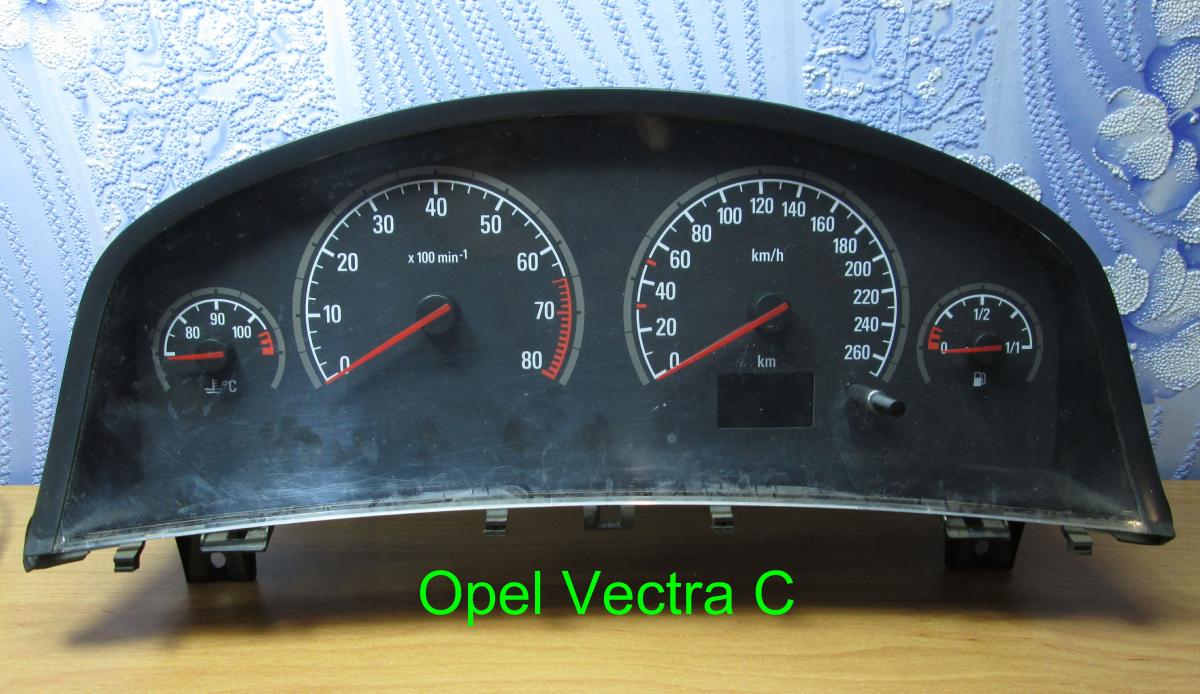

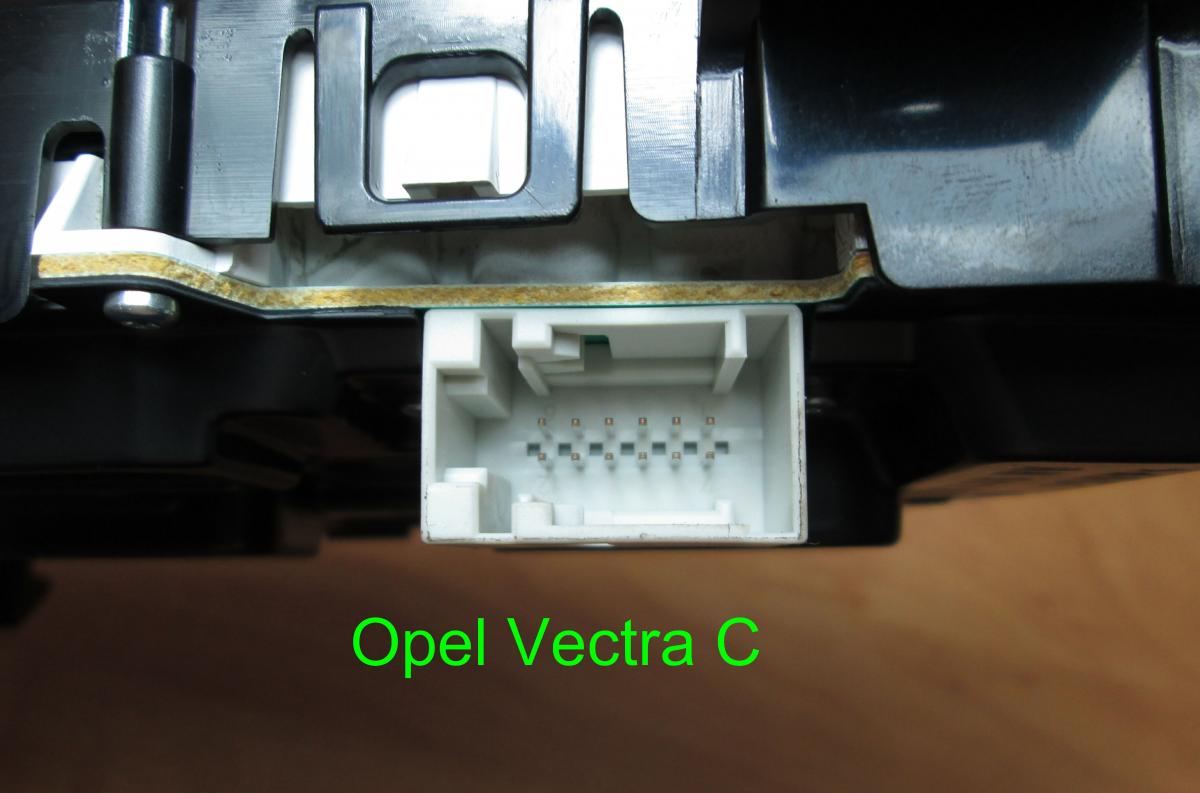

Нужно подключить на столе Opel Vectra C.Машины рядом нет...Нет ли у кого распиновочки разьема?Заранее благодарен!

Изменено 11 февраля, 2013 пользователем димончик
