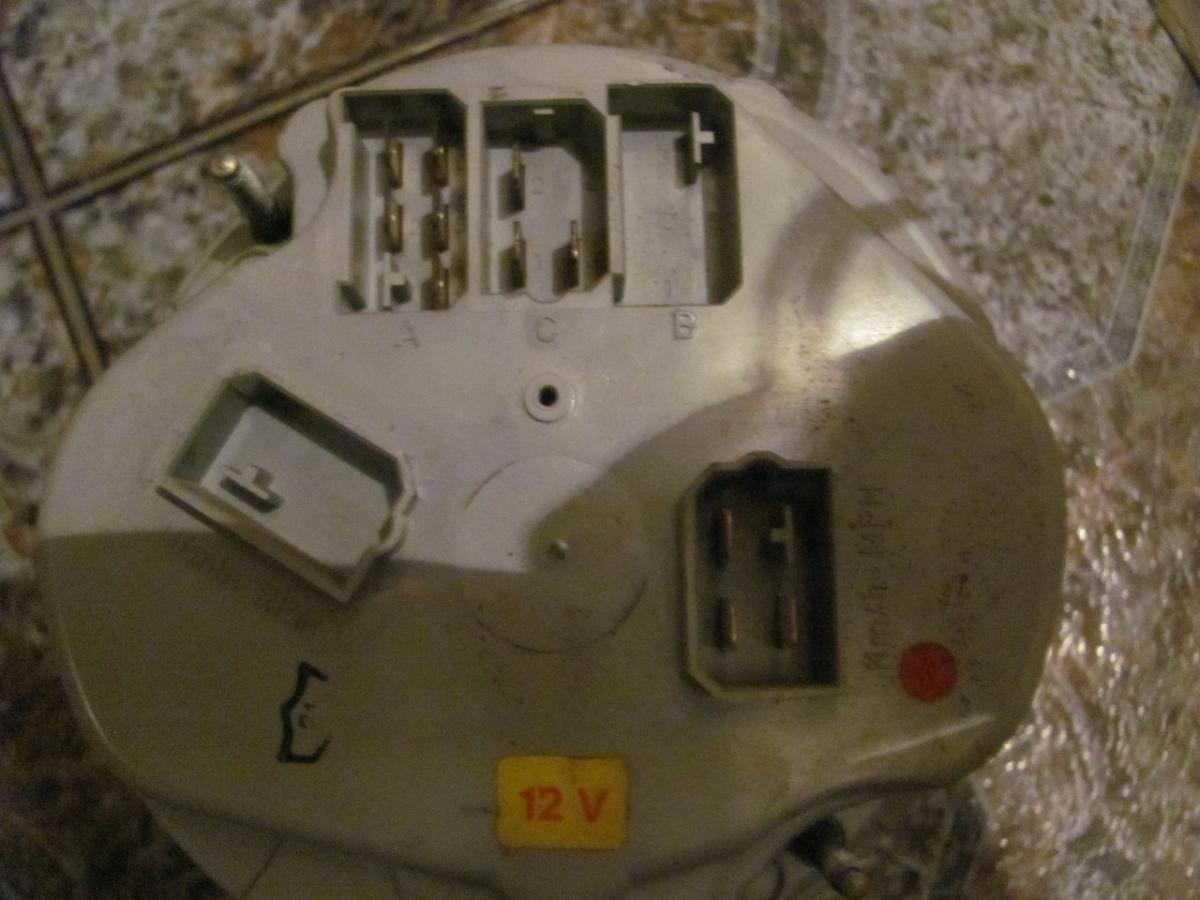

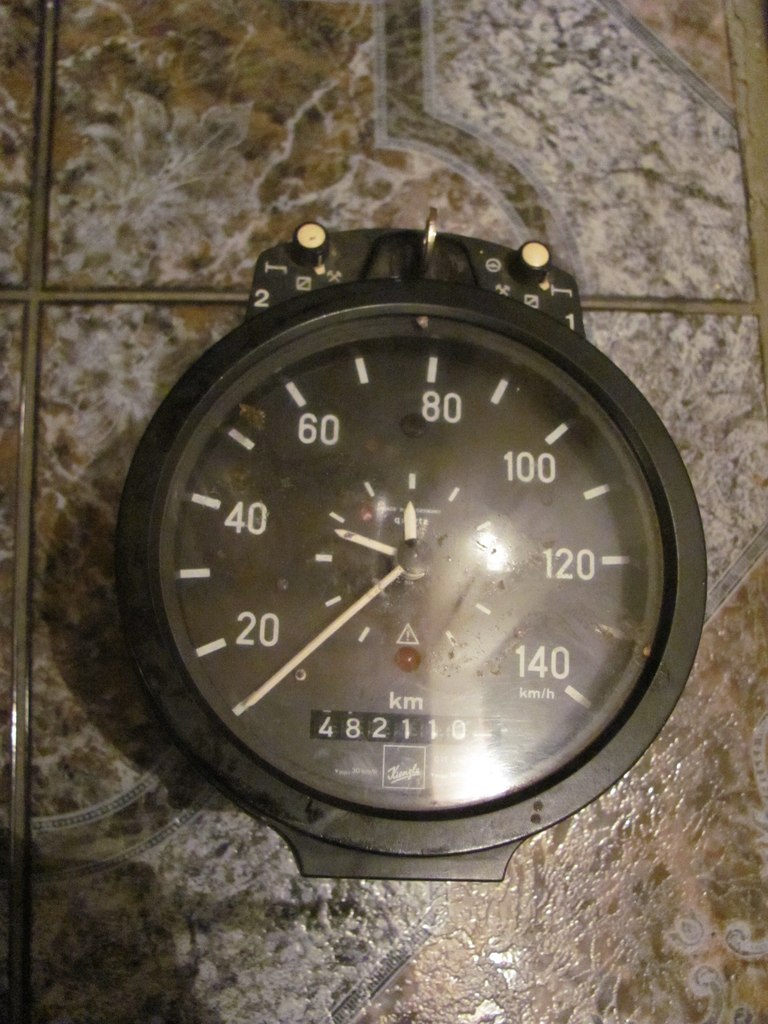

ребята подскажите полную распиновку тахографа 1314? на кпп датчик скорости стоит с двумя проводами, по сути нужен только спидометр с одометром,спасибо!!!



Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...
  • 2 недели спустя...

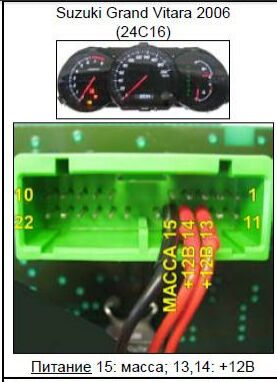

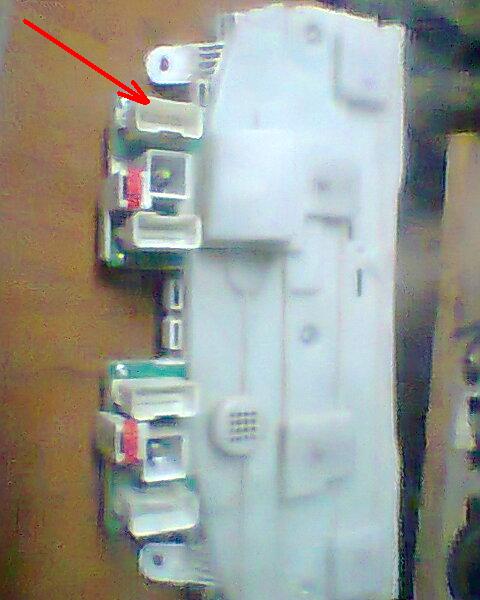

Где у кого право и где лево ? , ну мужики вы блин даёте !, Я так вот понимаю - приборка на столе , разъёмы ко мне ближе , тоесть снизу , и левый крайний разъём это питалво , самые левые нижние два это масса , остальное небыло времени вызвонить , пока ждёт своего часа , не к спеху оно , и если так смотреть , то в самом крайнем правом массы как выше было советованно в помине нет . Я конечно извиняюсь за свою дотошность , но всё-же где у кого право и лево ? и верх и низ ? , вот фотка с телефонаФото0968.jpg , там стрелкой указано где У МЕНЯ ЛЕВАЯ НИЖНЯЯ СТОРОНА , и соответственно ТОТ самый разъём куда предположительно приходят плюсы и масса , У Вас так-же ? , если что поправтьте , ну нихочу я её разбирать , надо сначала включить .

Стрелкой правильно указал , только я имел ввиду положение щитка горизонтально (чтобы разъемы были сверху) остальное на картинке


Изменено пользователем smrodo
Ссылка на комментарий
Поделиться на другие сайты

Надеюсь пользователь vbv , собственно автор фото не будет против если, я немного дополнил его фотку чтоб было всё сразу в одном месте и продублирую его пост?

Я кстати проверил нащёт массы , их там действительно две.

Всем спасибо .

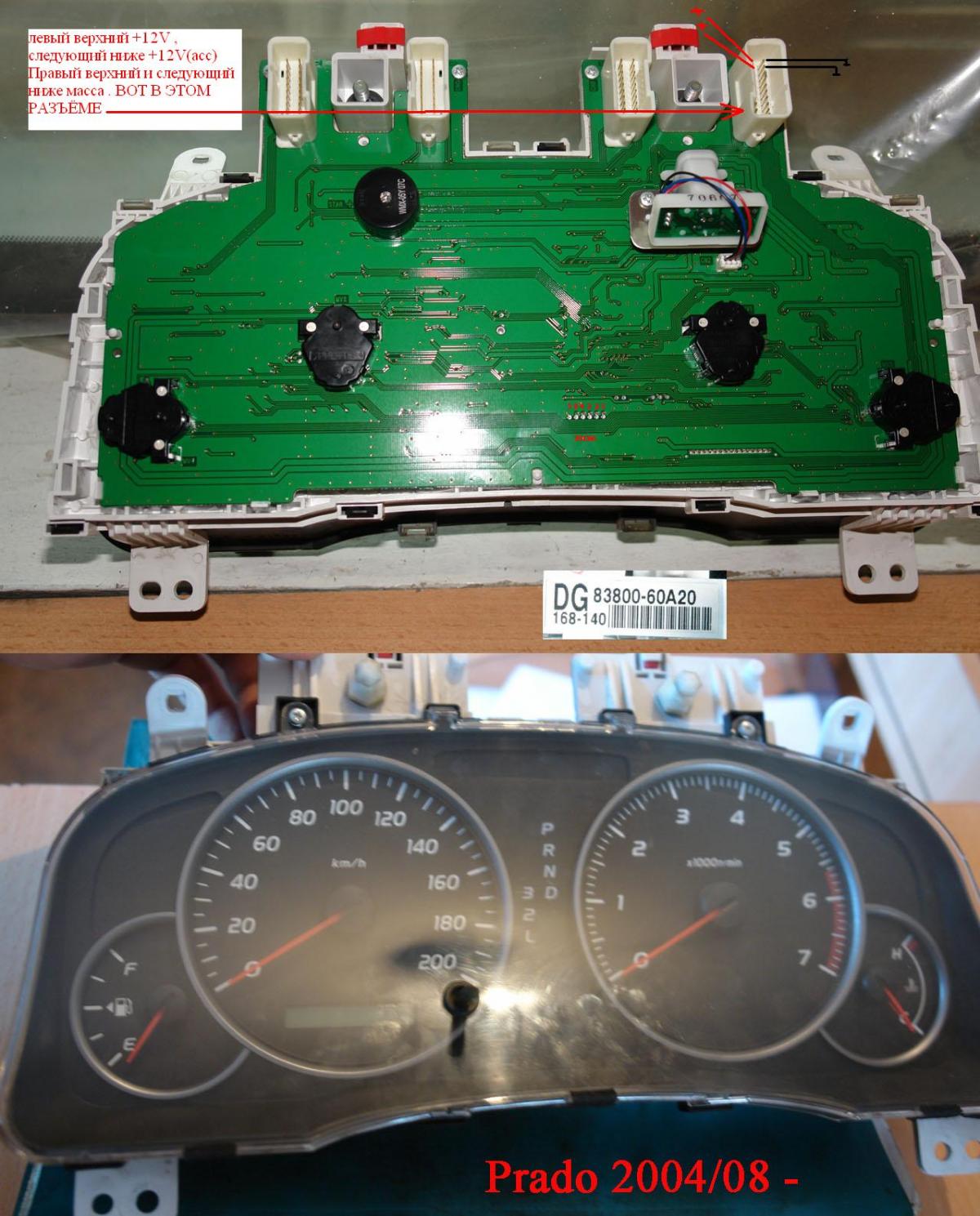

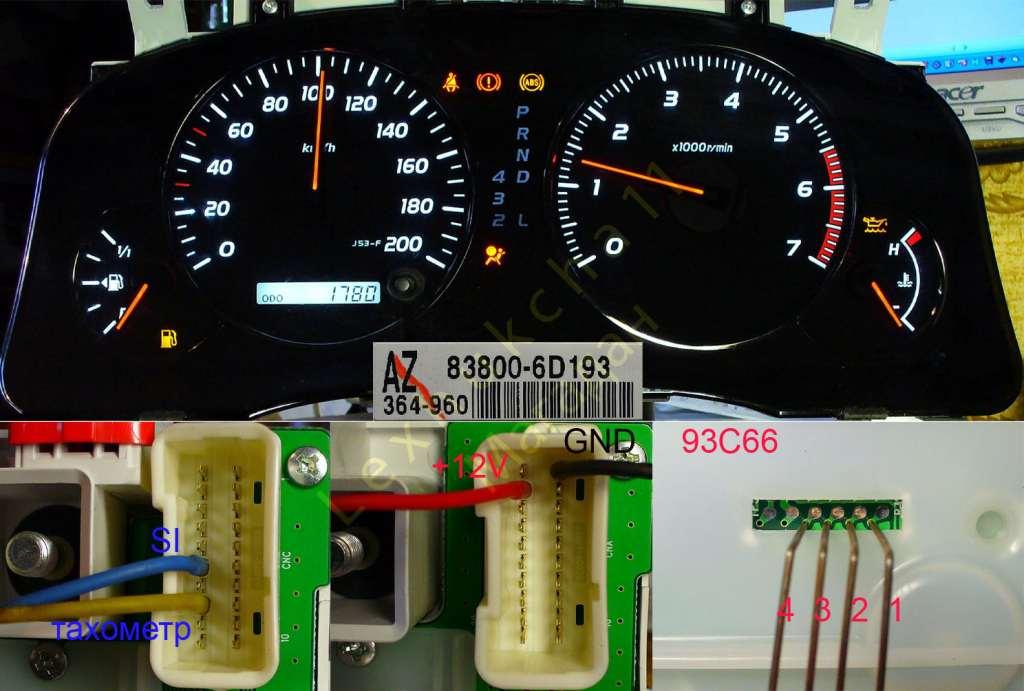

Prado_93c66_2008_04-добавлено подкл.jpg

Ссылка на комментарий
Поделиться на другие сайты

  • 4 недели спустя...
  • 1 месяц спустя...
  • 3 недели спустя...
  • 2 недели спустя...
  • 3 недели спустя...

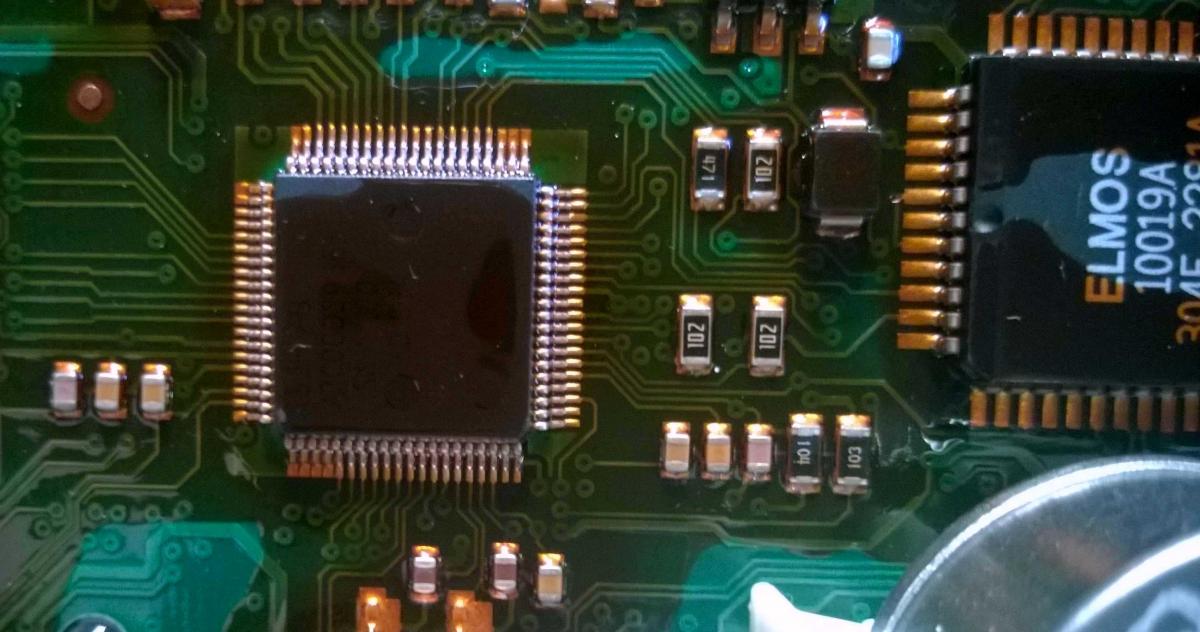

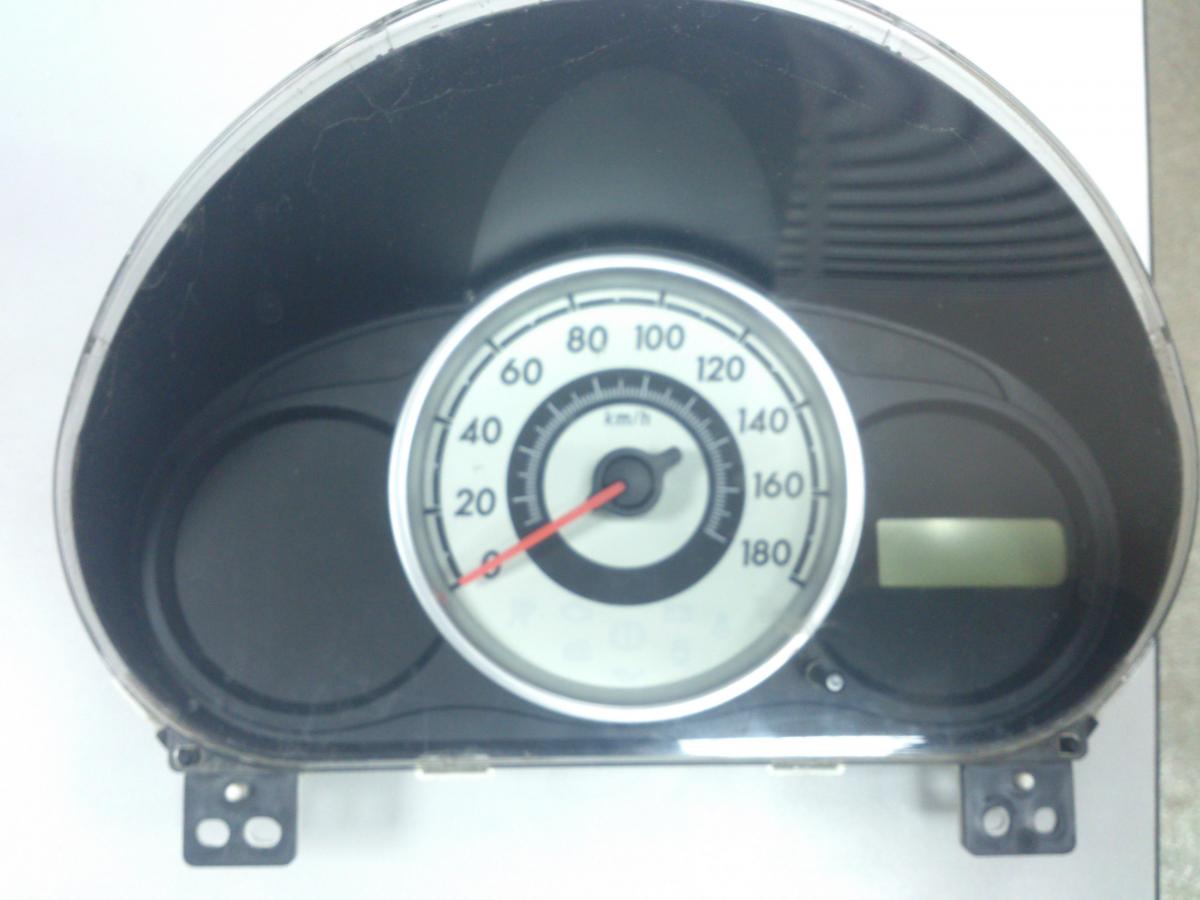

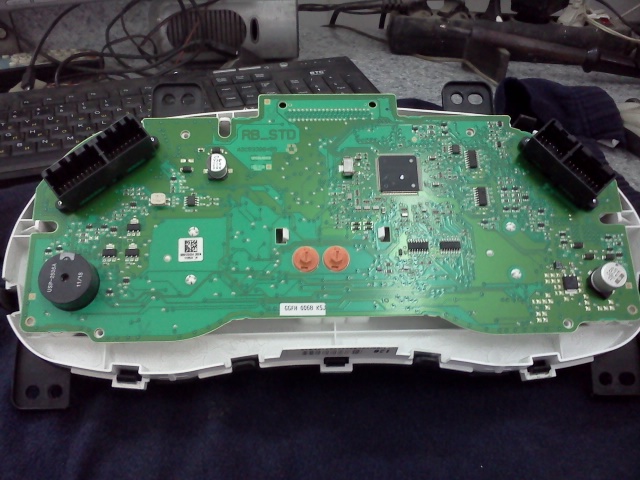

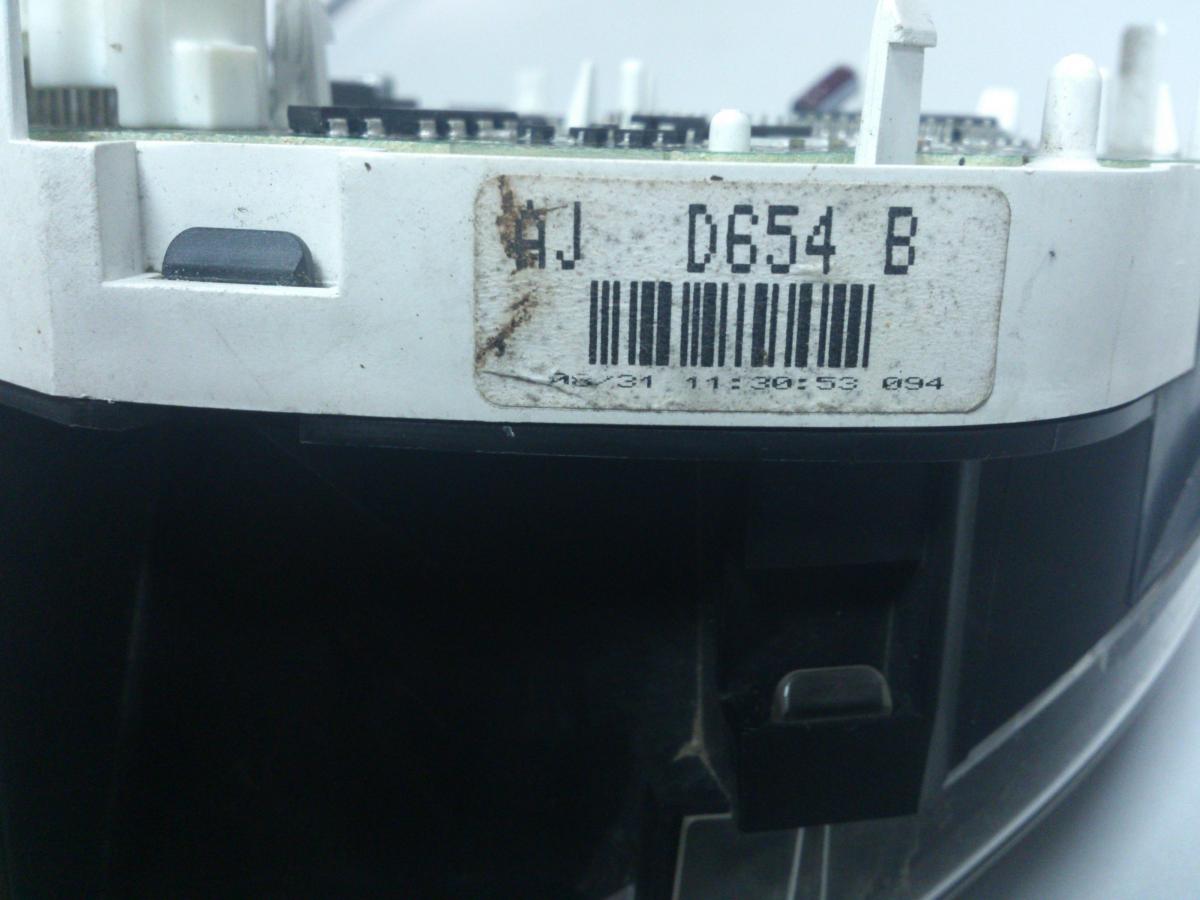

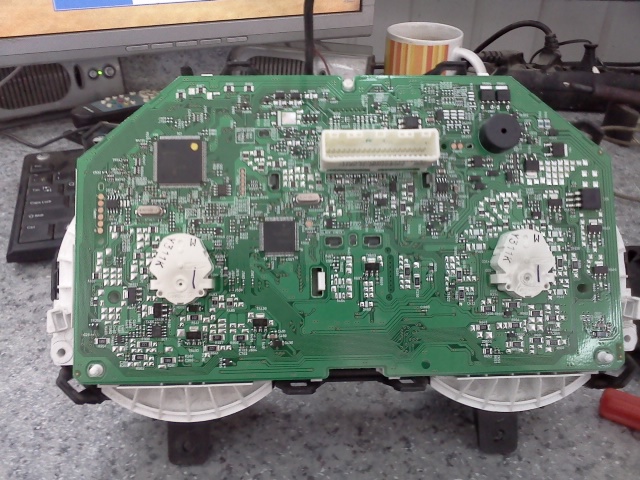

Здравствуйте.Подскажите пожалуйста по подключению питания и CAN на панели Mazda Demio 2010г.




Изменено пользователем cirax2004
Ссылка на комментарий
Поделиться на другие сайты

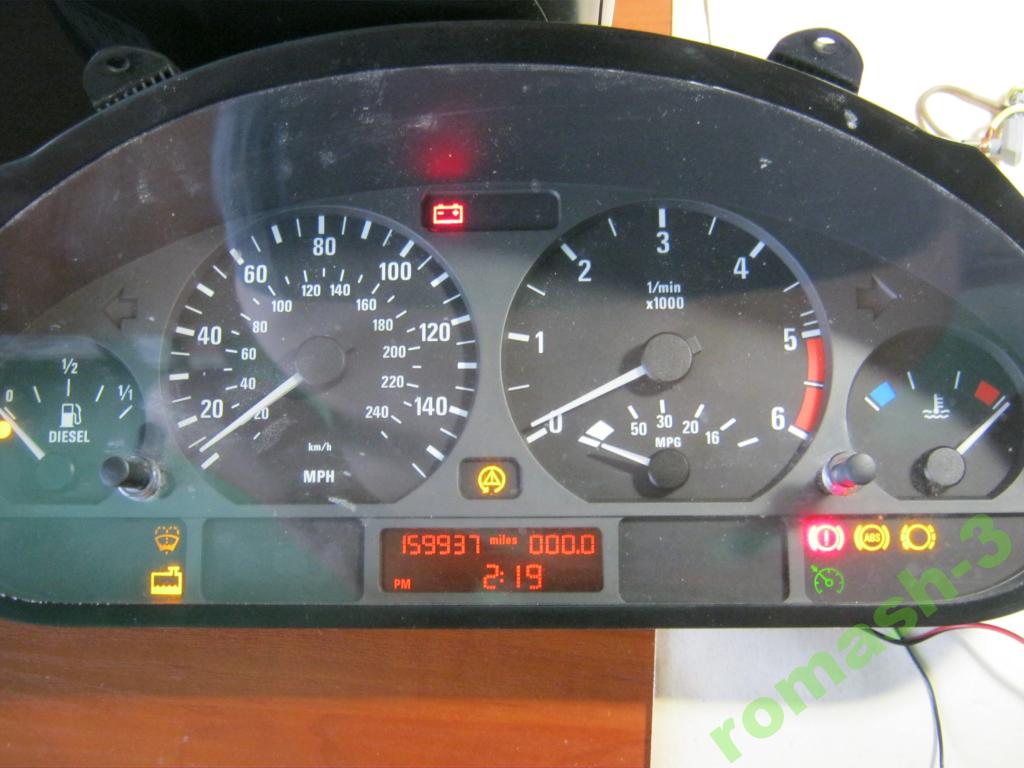

вот

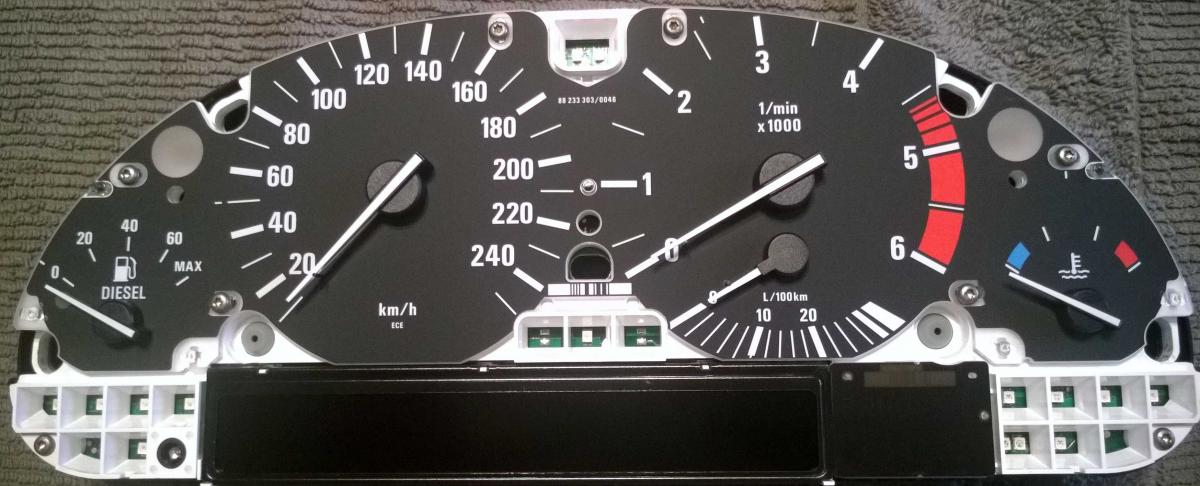

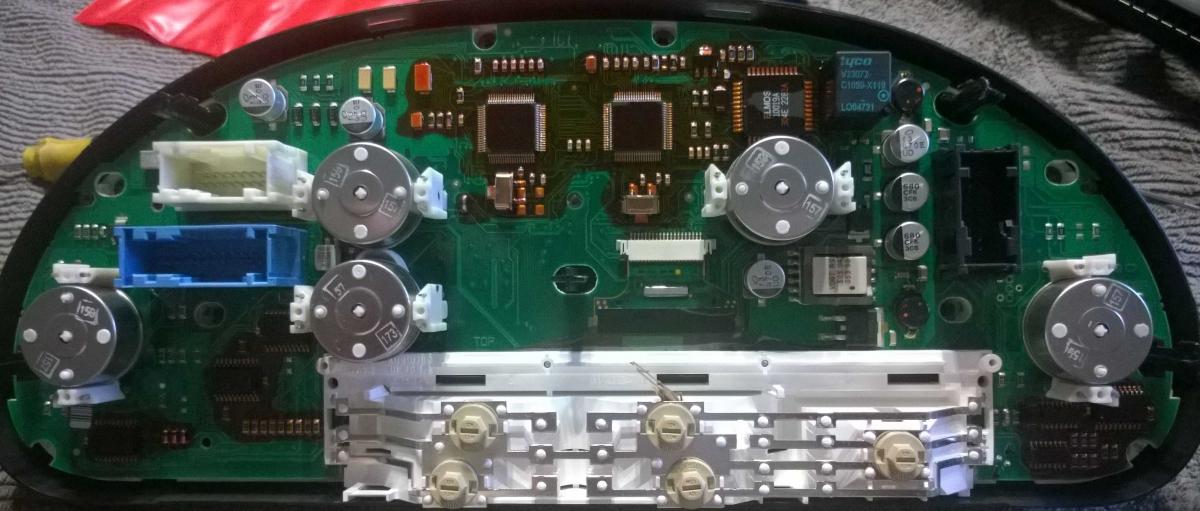

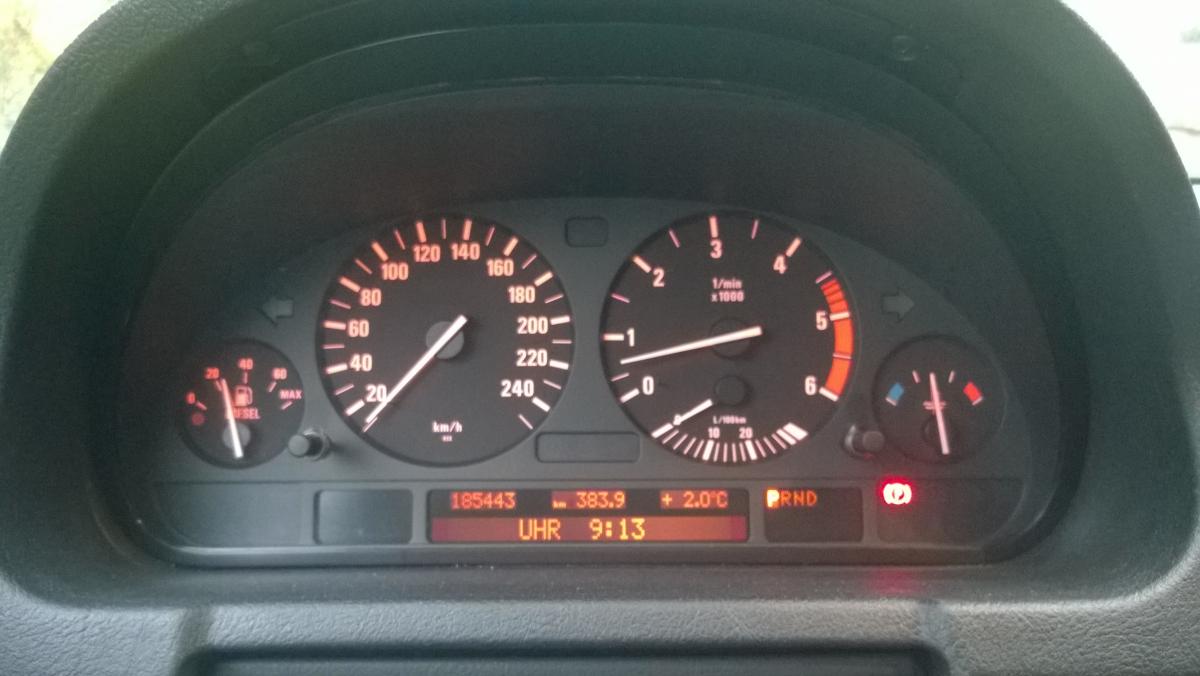

e46-dash-pin-out-dash_conn.pdf

Изменено пользователем bermuxa77
Ссылка на комментарий
Поделиться на другие сайты

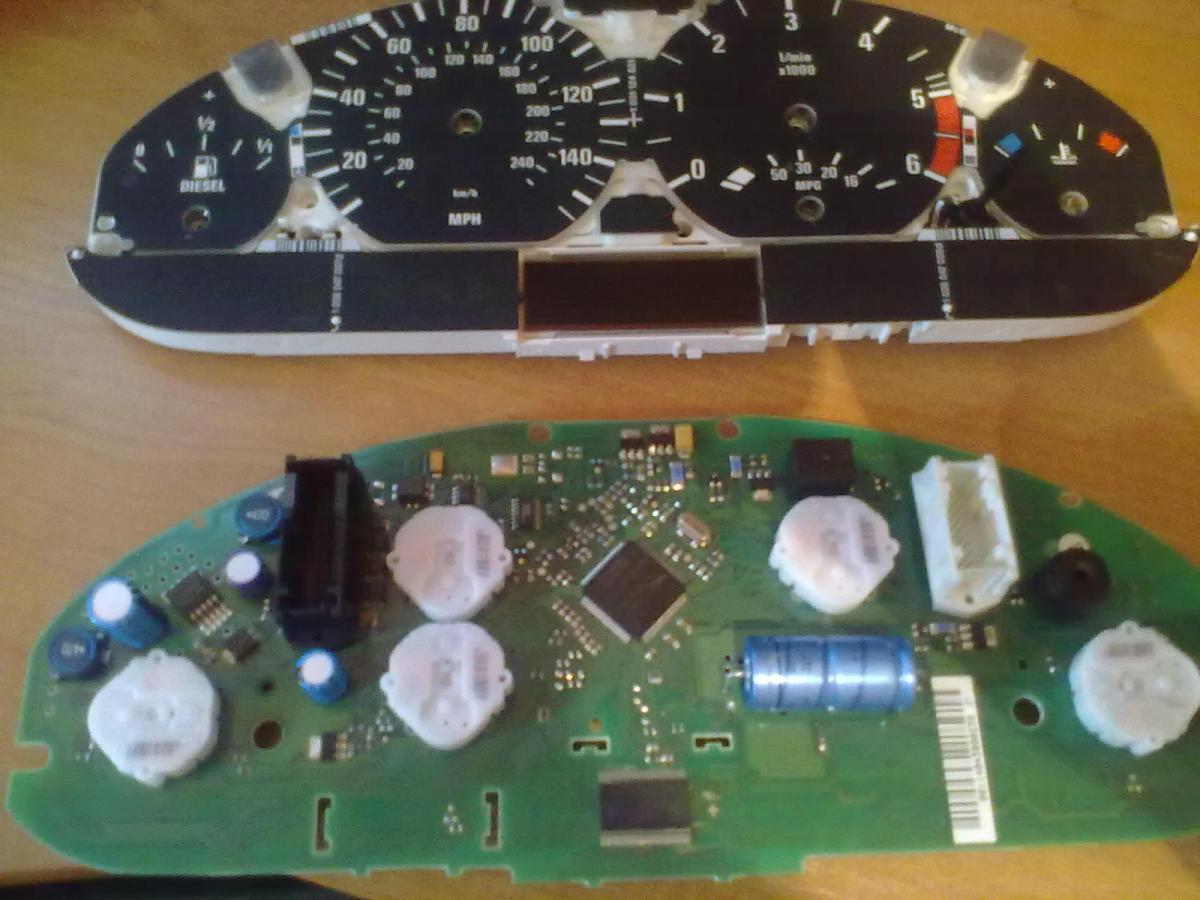

спасибо за инфа но не могу одного понять у меня приборка е 46 2 разьема (1) 26 пиновый а (2) 18 пиновый а на електро схеме их 2 по 26пинов что за прикол такой



Ссылка на комментарий
Поделиться на другие сайты

  • 4 недели спустя...

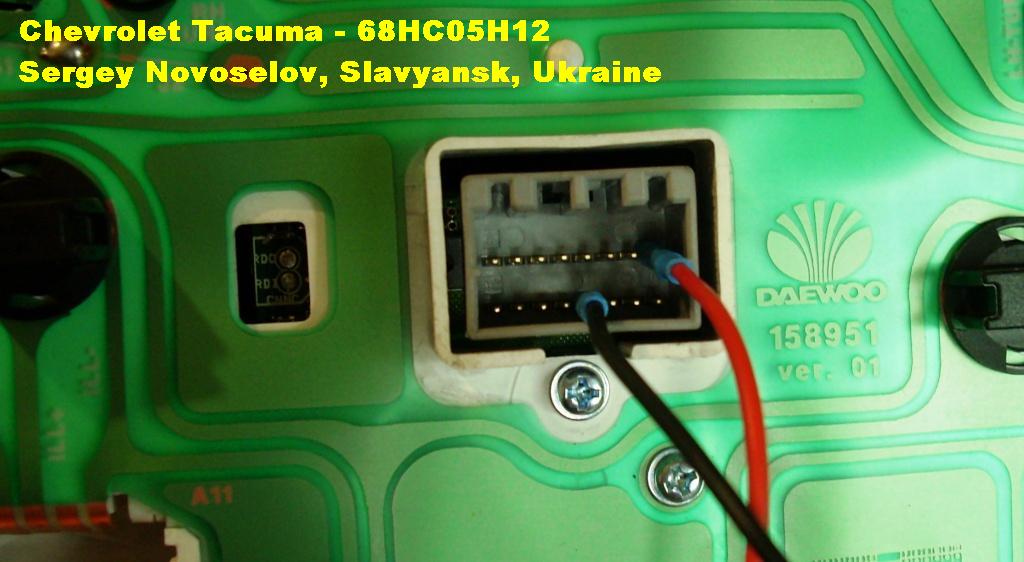

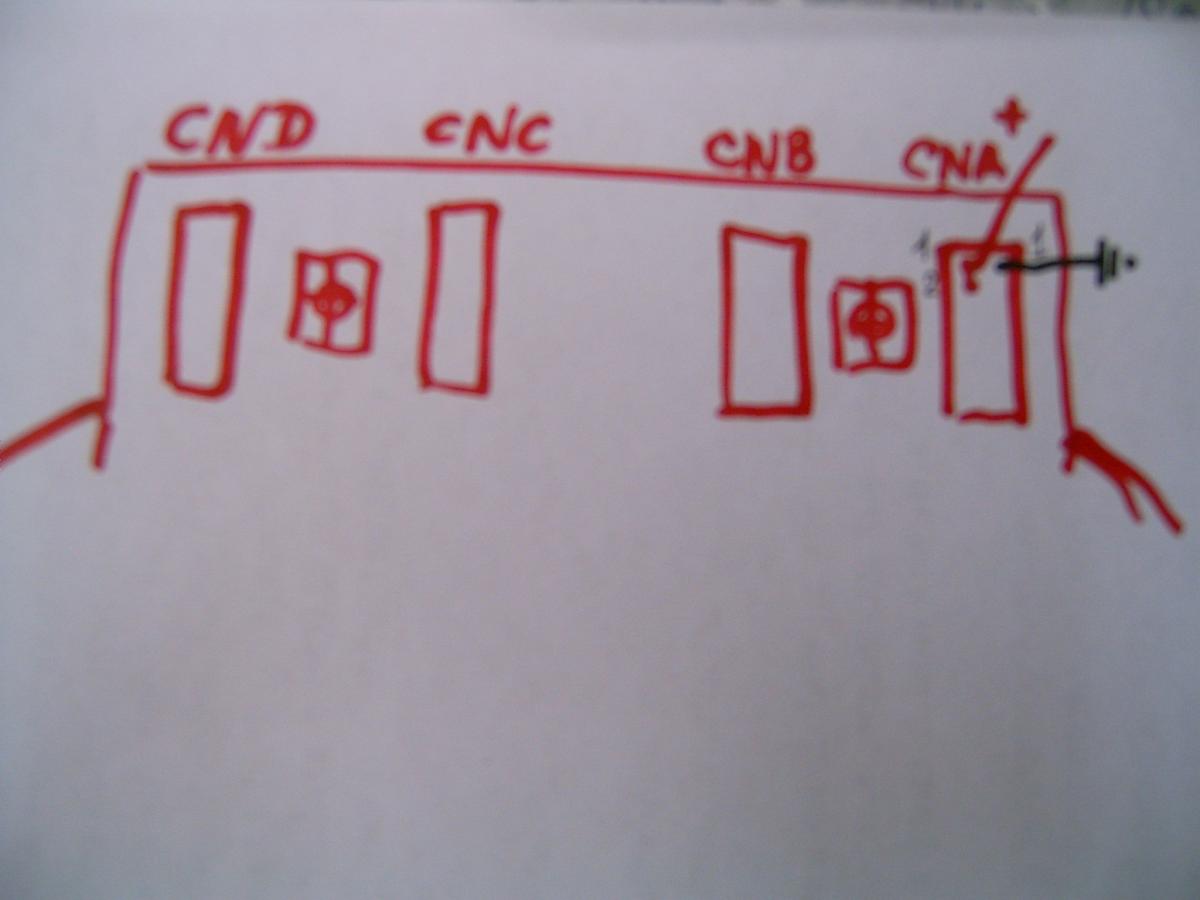

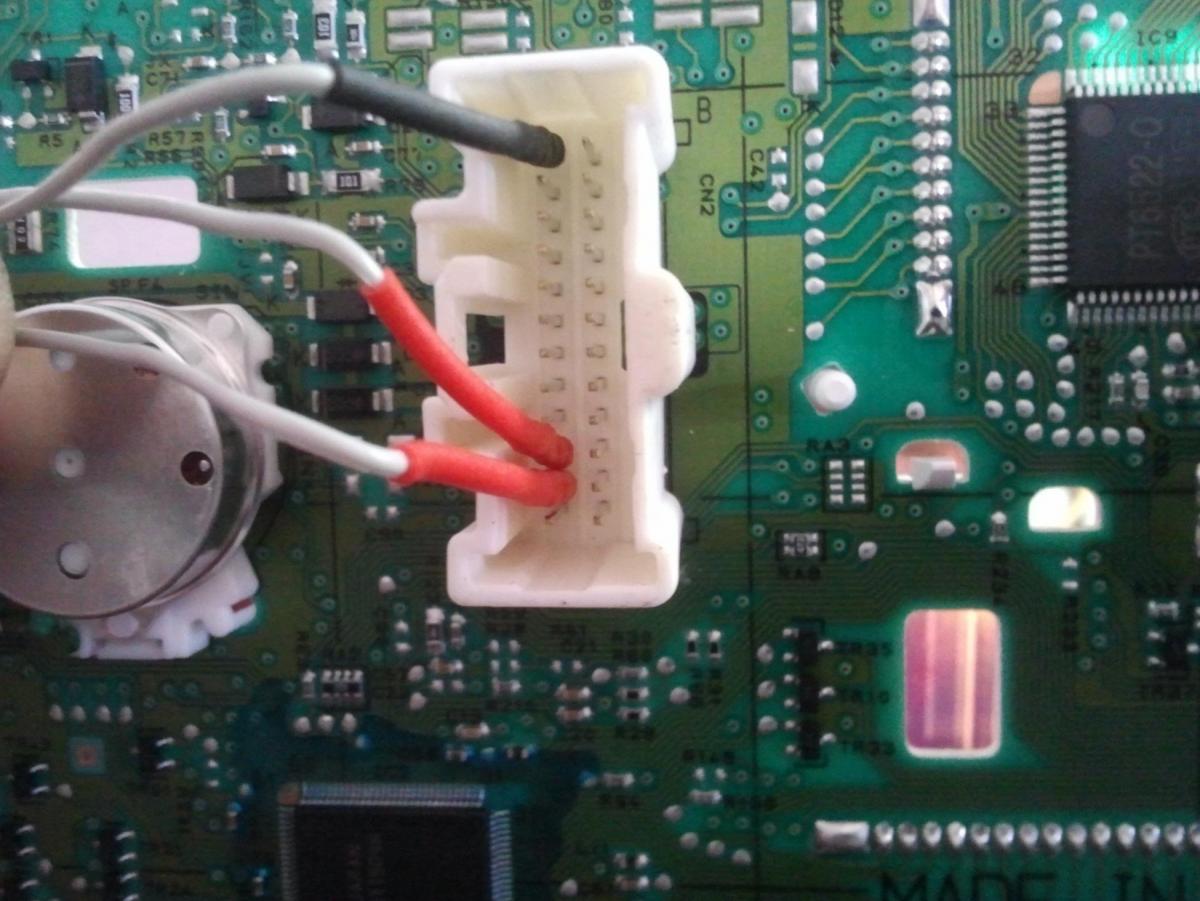

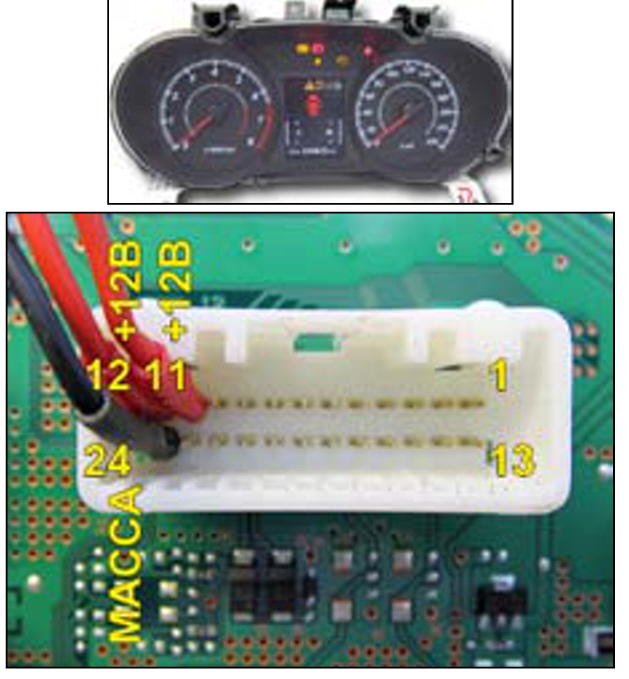

PICT0135.JPGOutlander 2007 питание панели разъем CNA который за спмдометром, 1--минус ,22+плюс
Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...

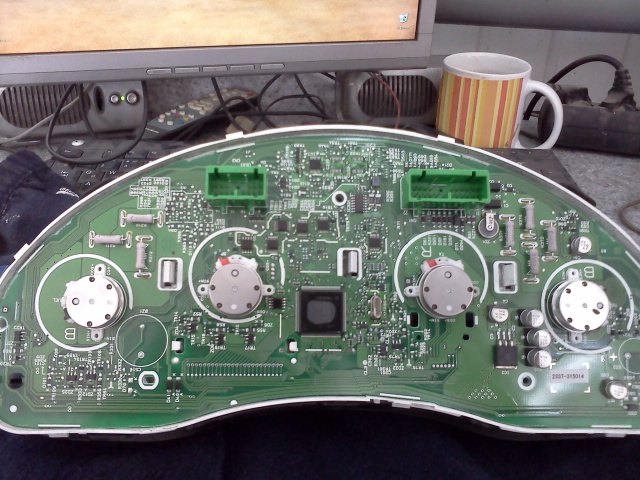

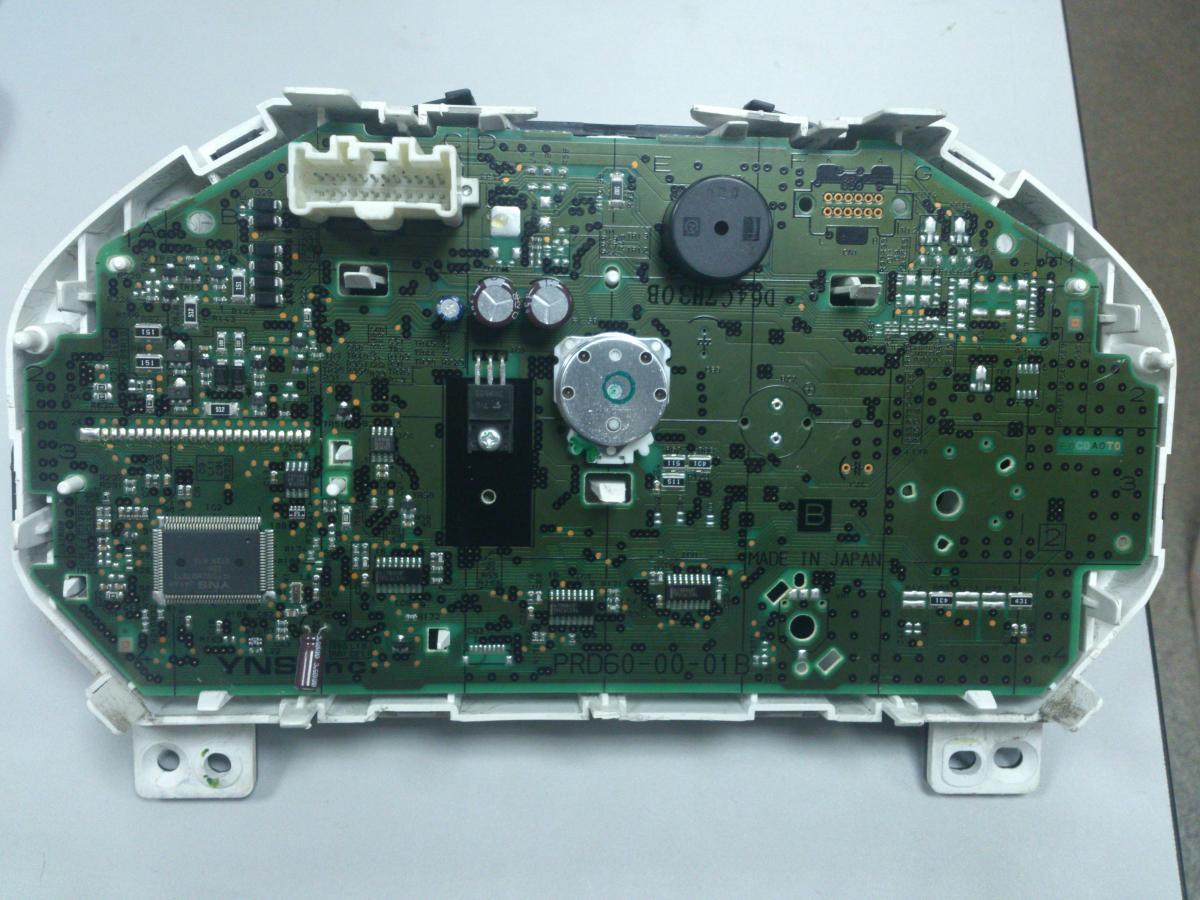

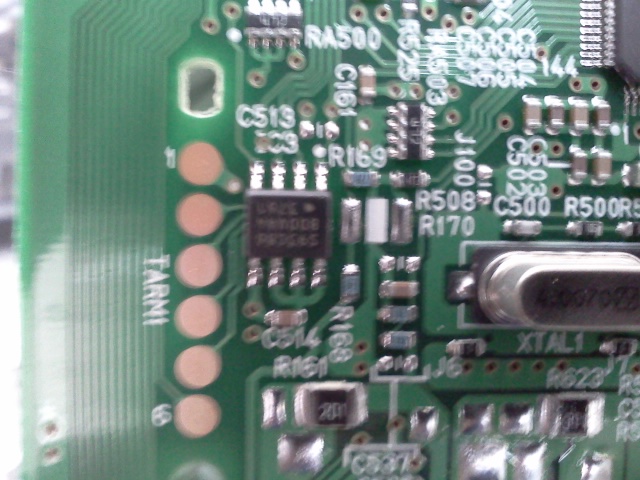

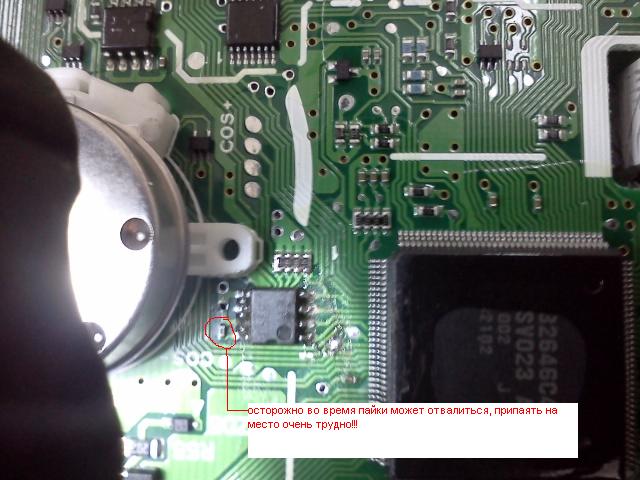

Mazda 3 2013 года 93с66


Изменено пользователем wert163
Ссылка на комментарий
Поделиться на другие сайты

  • 3 недели спустя...

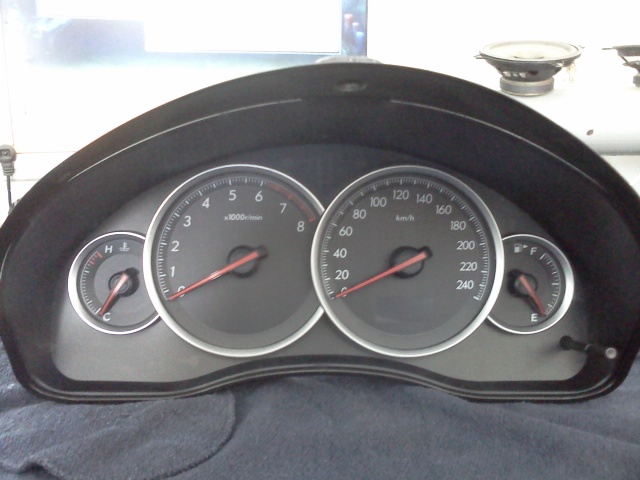

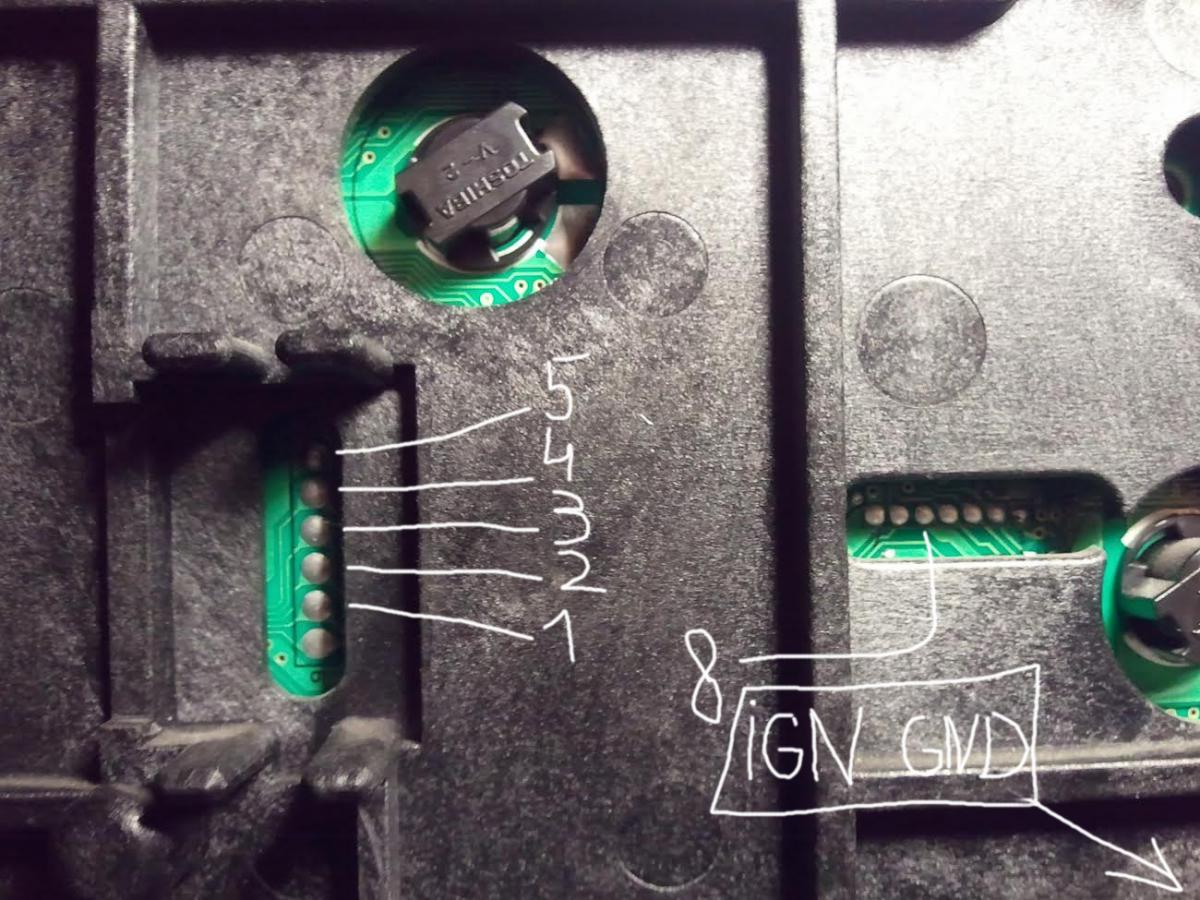

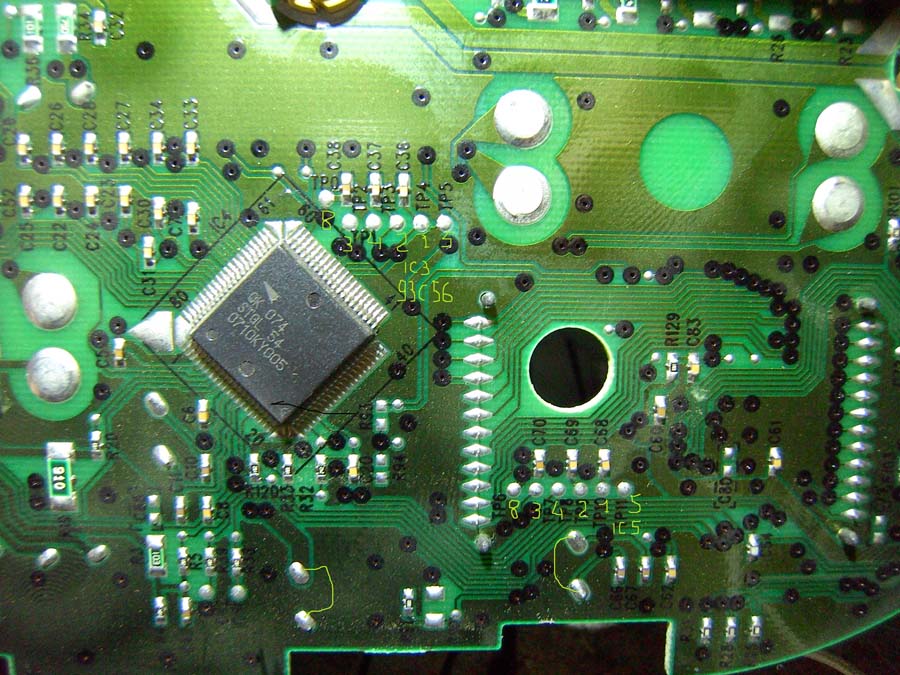

Subaru Impreza 99 распин

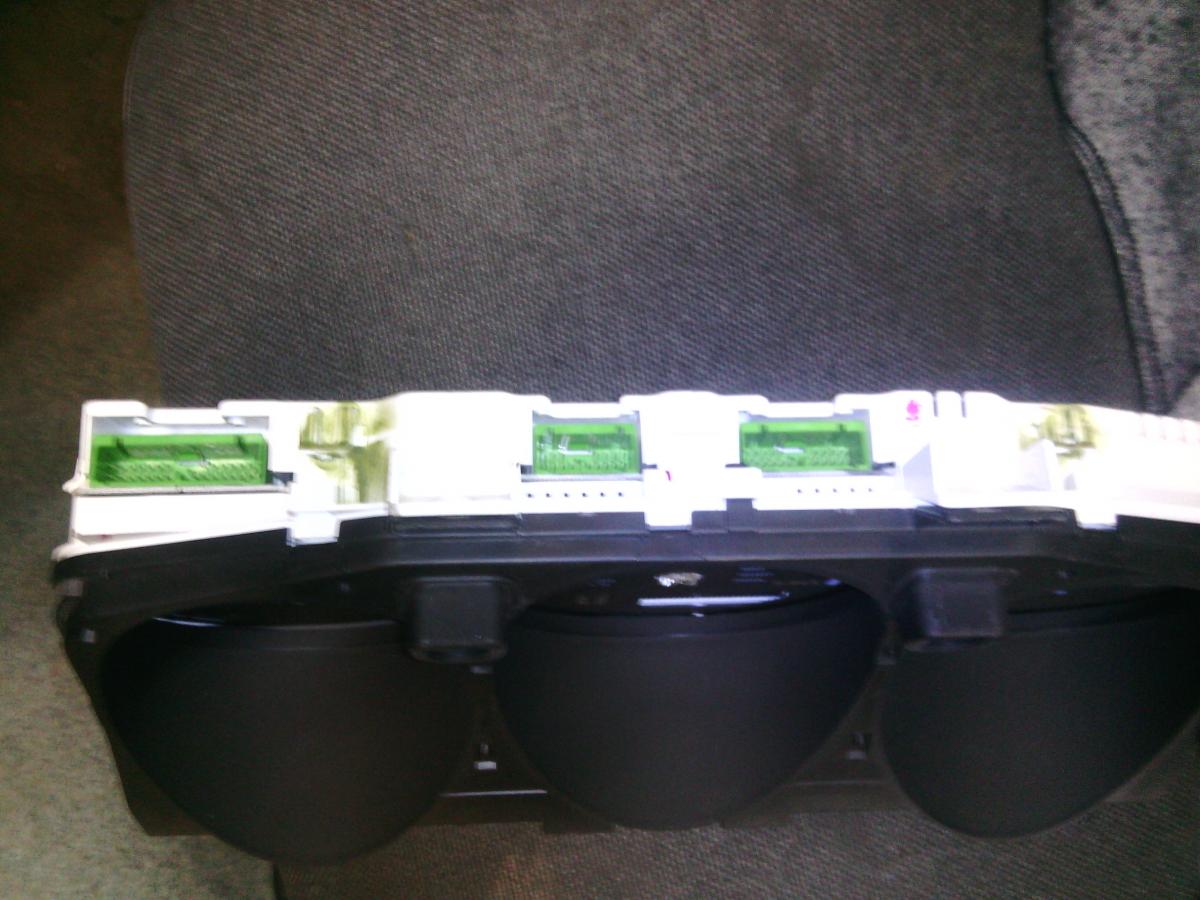

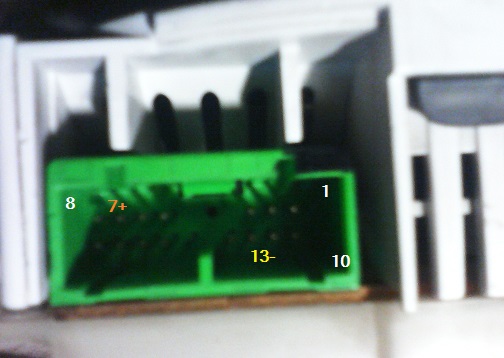

если смотреть на приборку то сверху 3 зеленых разъема -8контактный и 2 18ти контактных, , то правый зеленый разъем 18контактный - подключение на столе

по разборке-внутри 93с56, плата отстегивается (моторы на 4х контактных разъемах ввиде штырьков) маркая шкала пальцы отпечатки -все остается
