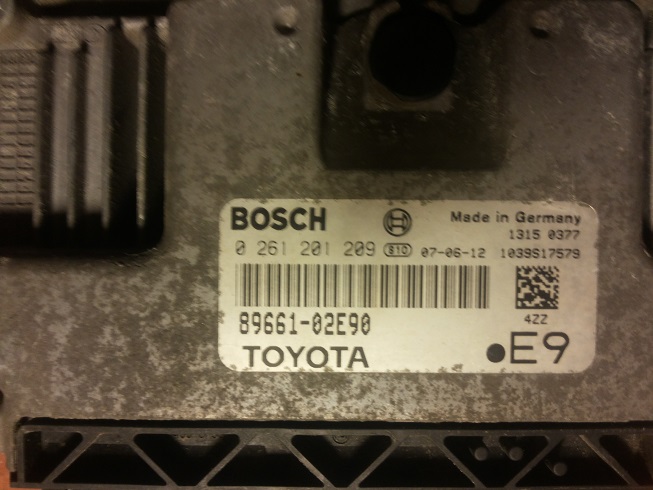

Toyota Auris 2008 1.4 ЭБУ 0 261 201 209 89661-02Е90 распиновка

[Фура]

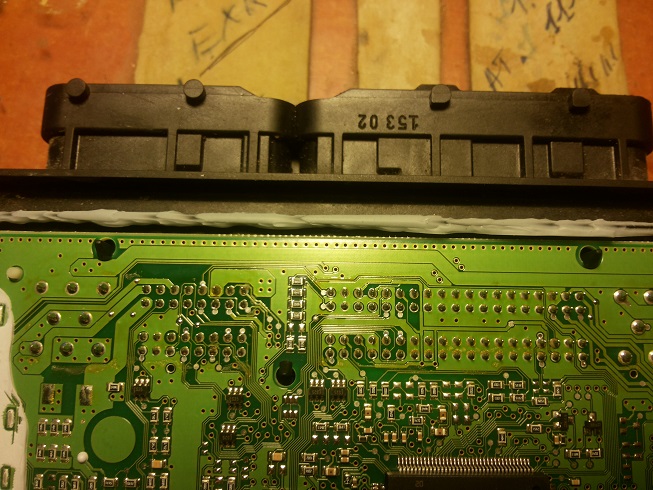

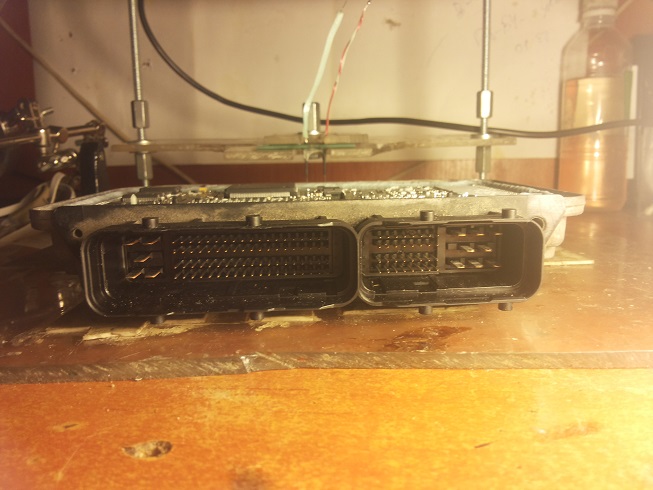

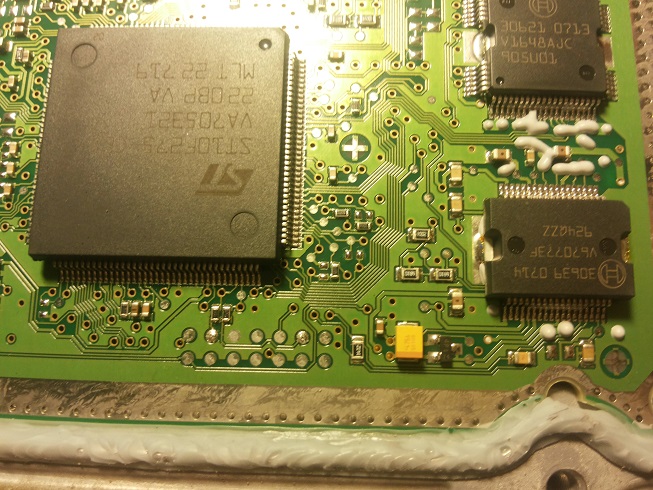

Приветствую . Попался ЭБУ с необычной платой . Boot и CFN1 нашёл , а вот К-line не знаю как заходит на этот блок. Бош МЕ7.9.51.  У таких блоков есть два вида аппаратной разводки . Там знаю распиновку . А этот почти всё то-же , но не так . Не определяется К-тагом. Грешу на К-линию . Потому-что у них на каждой версии платы К-линия разные пины . 87 на одной и 26 на другой. Эту версию платы не нашёл . Есть ли у кого нибудь схемы на эти блоки . Спасибо за любой ответ .

[илья]

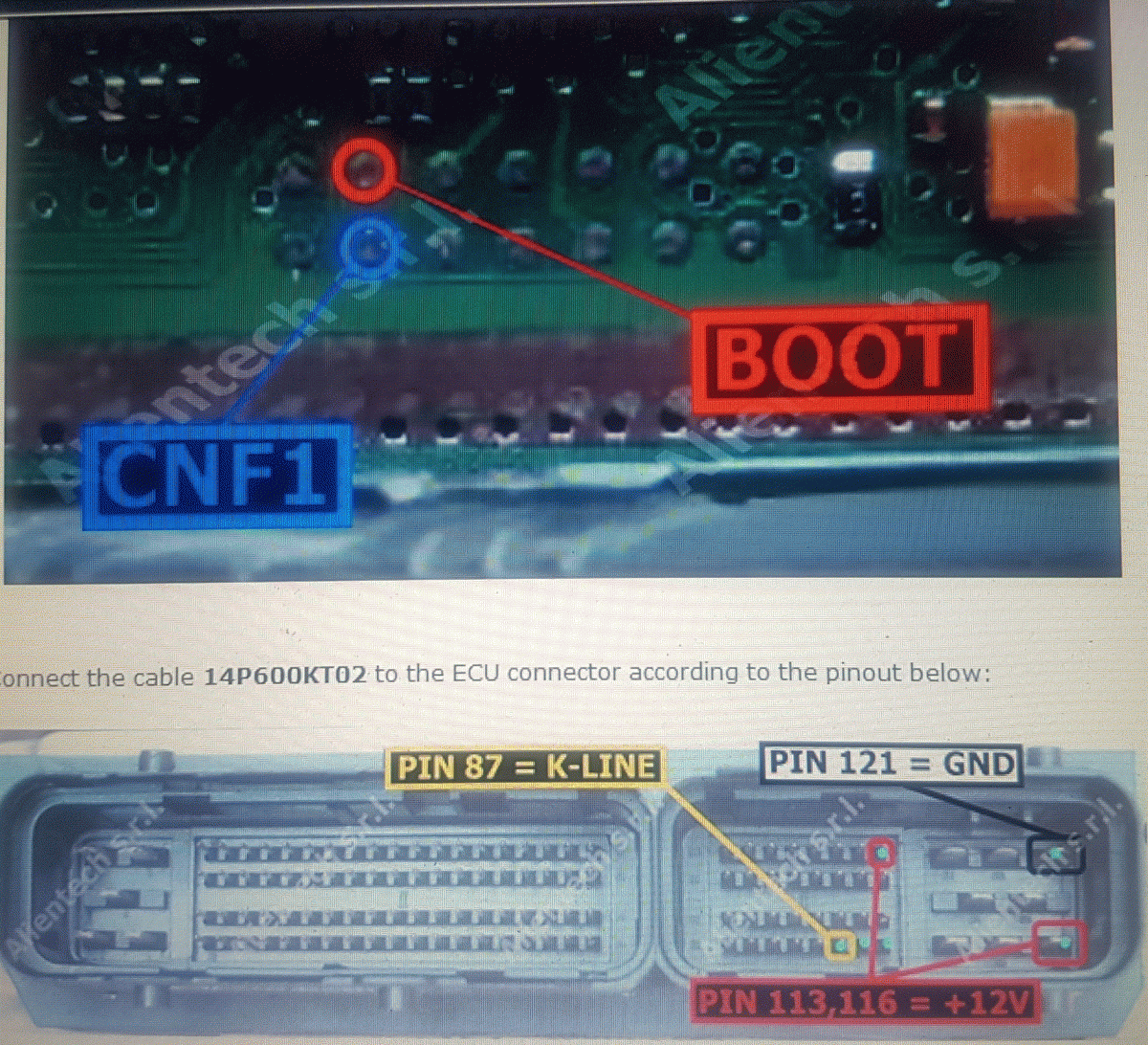

подключение

[Фура]

Узнал ,что это блок М7.9.41 . Где узнать как шьётся . Есть и Комбарь . Распин нужен и вообще инфа.

подключение

Это точно ? Вы шили именно эту плату. Такая картинка у меня есть тоже . Там другая версия . И K-line по этой картинке в массу воткнётся на моей плате. Прозвонил проводку . Прямой к-линии нет с диагностического разъёма.

[илья]

подключение

М7.9.51 в ктаге нет 41 блока

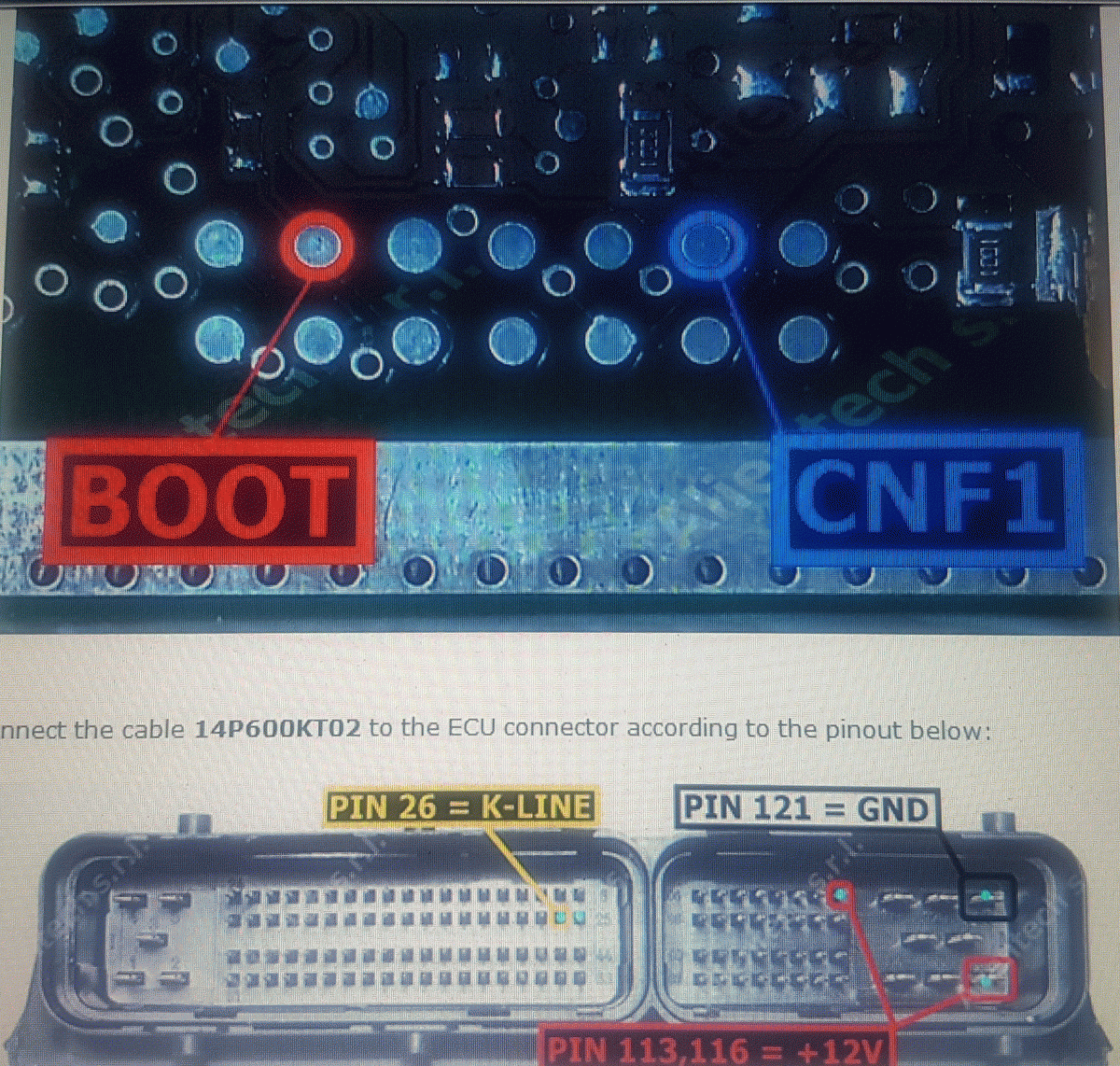

2й вариант подключения

http://www.auto-bk.ru/forum/topic/70469-bosch-795x-toyota-corolla-07-08/

Изменено 30 ноября, 2017 пользователем илья

[@ndrey]

всем привет кто в теме нужна распиновка эбу аурис 2008 года 89661-52f91 проблема нет сигнала на блок управления вентилятором охлаждения - он постоянно включен, проблема появилась после замены радиаторов охлаждения и кондиционера, ошибок в памяти нет и не появляются предположительно пропала масса на эбу для управления вентилем.
