Ищу схему ТСМ Ford focus 3

[dengdv]

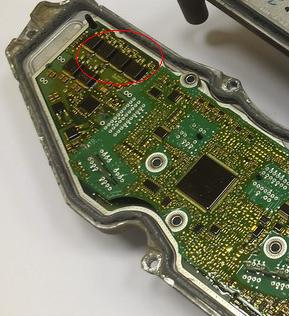

Всем привет, приехал в ремонт блок "ТСМ АКПП" форд фокус 3 2011 года. Блок запустил, на диагностику выходит все работает но есть последний вопрос, на транзисторах "сток" выделил красным кругом постоянно 10,5 вольта при питании блока ТСМ от 13 вольт это нормально? Планирую его собирать. Не помню у рабочего блока какие U были(. Схемы нет. Есть ли у кого возможность сделать замеры опорных напряжений в разных точках? Если осциллограммы еще лучше. За ранее спасибо.

Изменено 18 декабря, 2017 пользователем dengdv

[anisimov83]

http://www.auto-bk.ru/forum/topic/31037-%D0%BF%D0%BE%D0%BB%D0%BD%D1%8B%D0%B9-%D0%BD%D0%B0%D0%B1%D0%BE%D1%80-%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D1%85-%D1%81%D1%85%D0%B5%D0%BC-%D0%B4%D0%BB%D1%8F-ford-focus-iii/?hl=%2B%D1%81%D1%85%D0%B5%D0%BC%D1%8B+%2Bford&do=findComment&comment=319168

[Step_777]

а какие не исправности при этом у авто?

[JohnFirst]

Как правило нет переключения или выжима.

[Step_777]

это понятно. их же по гарантии пачками меняли.

есть два трупа такие-же, на одном четные сдохли на другом не четные передачи. именно проблема в блоке тсм! может кто что нарыл интересного)))

[dengdv]

Попадался ТСМ с блокировкой питания, пропадало питание процессора, времени разбираться не было. Сейчас в плотную занялся ремонтом ТСМ ради спортивного интереса. Частая проблема ТСМ - работает сутки после чего выскакивает ошибка трансмиссии и все аут по питанию))). ТСМ обесточен полностью. Ошибка RAM ROM. И как это понимать????? Ошибка ведь программная? Либо что то с обвязкой процессора не то?, если кто то пытается ремонтировать давайте раскидаем плату по зонам к примеру по стабилизаторам, защита, может компаратор где то стоит и сравнивает напряжение в двух разных точках, трасса кана от и до...и т.д. Сегодня нагрузил ТСМ на резисторы имитировал нагрузку как активную так и реактивную. Осциллографом следил за тактовой частотой, менял напряжение. Температура процессора макс 30 градусов. Какая часть схемы управляет питанием процессора? Сейчас с этим разбираюсь (зарисовываю).

[Step_777]

как я понял- верхняя маленькая  плата -на ней все собрано. с правого нижнего угла там пару микросхем.А ровно под осями моторов две микросхемы они управляют и определяют какой и куда мотор повернулся-это как я понял.  а внизу это все переферия.

Больше не копал-поставил новый!

Изменено 19 декабря, 2017 пользователем Step_777

[dyrokol]

Ошибка RAM ROM.

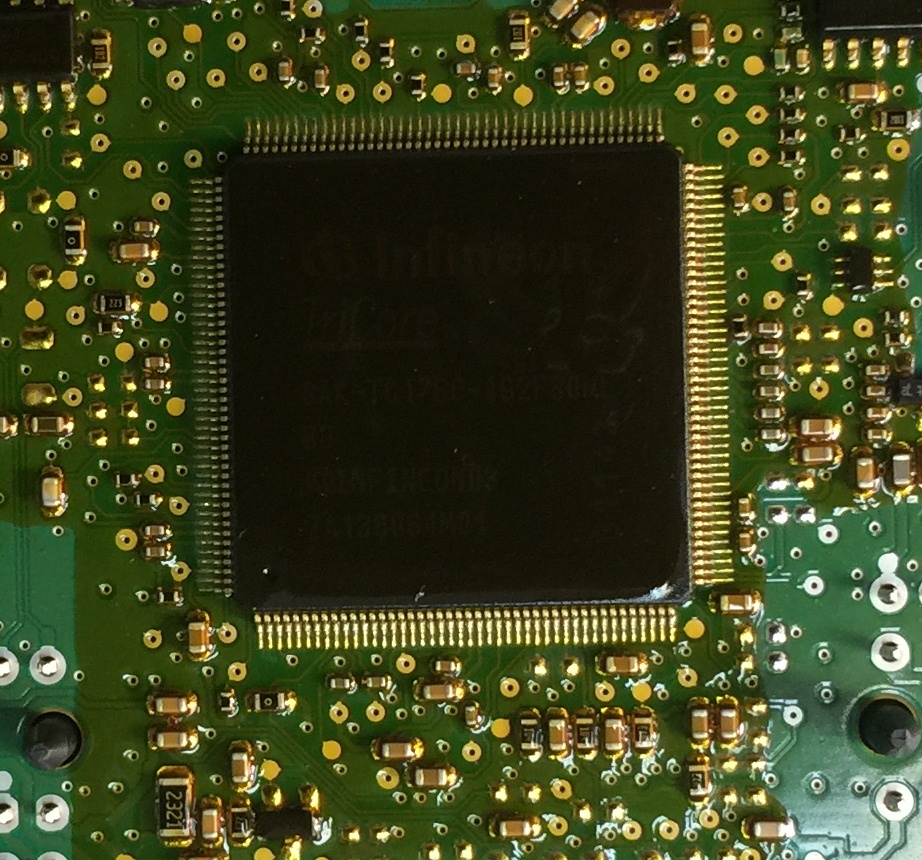

Какой там проц стоит?

[salut511_nik]

Какой там проц стоит?

трикор 1767 или 66 точно не помню

Изменено 20 декабря, 2017 пользователем salut511_nik

[dyrokol]

Надеюсь корпус проца не bga?

[димончик]

Надеюсь корпус проца не bga?

нее не bga

[dengdv]

Скоро внесу кое какую информацию, не теряйтесь, продолжаю перерисовывать обвязку и каналы. Там где я писал о 10 вольтах все правильно при вскрытии корпуса катушка разрывает питание...Через этот дроссель проходит основное питание

[dyrokol]

ну если 66ой то

Power Supplies

VDDM  54 ADC Analog Part Power Supply (3.3 V)

VSSM  53 ADC Analog Part Ground for VDDM

VDDMF 24 FADC Analog Part Power Supply (3.3 V)

VSSMF 25 FADC Analog Part Ground for VDDMF

VDDAF 23 FADC Analog Part Logic Power Supply (1.5 V)

VSSAF 22 FADC Analog Part Logic Ground for VDDAF

VAREF0 52 ADC Reference Voltage

VAGND0 51 ADC Reference Ground

VFAREF 26 FADC Reference Voltage

VFAGND 27 FADC Reference Ground

VDDOSC 105 Main Oscillator and PLL Power Supply (1.5 V)

VDDOSC3 106 Main Oscillator Power Supply (3.3 V)

VSSOSC 104 Main Oscillator and PLL Ground

VDDFL3 141 Power Supply for Flash (3.3 V)

VDD 10,68,84,99,123,153,170  Core Power Supply (1.5 V)

VDDP 11,69,83,100,124,154,171,139     Port Power Supply (3.3 V)

VSS 12,70,85,101,125, 155,172,140,82 Ground



как то так
П.С. с начало идёт название напряжения питания, потом номер (номера) пинов, затем расшифровка и сколько вольт,

как видно на этом проце два напряжения 1,5 и 3,3 вольта, и да же питалово на флеш своё 3,3 вольта так что вычисляй какого напряжения у тебя нету

Изменено 20 декабря, 2017 пользователем dyrokol

[shuricmur]

Может не в тему , но такой TCM (новый!) в интернете реально купить за 15т.р. Какой смысл его ремонтировать? За какие деньги?
