KIA HYUNDAI MEG17.9.21 boot

MEG17.9.21 распиновка

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 15

#1 Stiv_ru

Stiv_ru

    Профи

  • Master
  • 247 сообщений
  • Пол:Мужчина
  • Город:Moscow

Отправлено 11 Январь 2018 - 15:52

Приветствую форумчан!!! Помогите распиновкой KIA HYUNDAI MEG17.9.21, желательно с бут.   Спасибо!



#2 Stiv_ru

Stiv_ru

    Профи

  • Master
  • 247 сообщений
  • Пол:Мужчина
  • Город:Moscow

Отправлено 11 Январь 2018 - 16:58

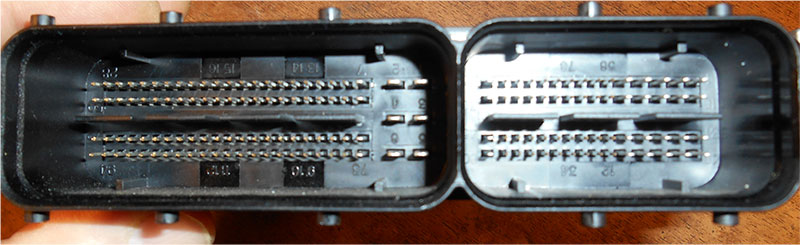

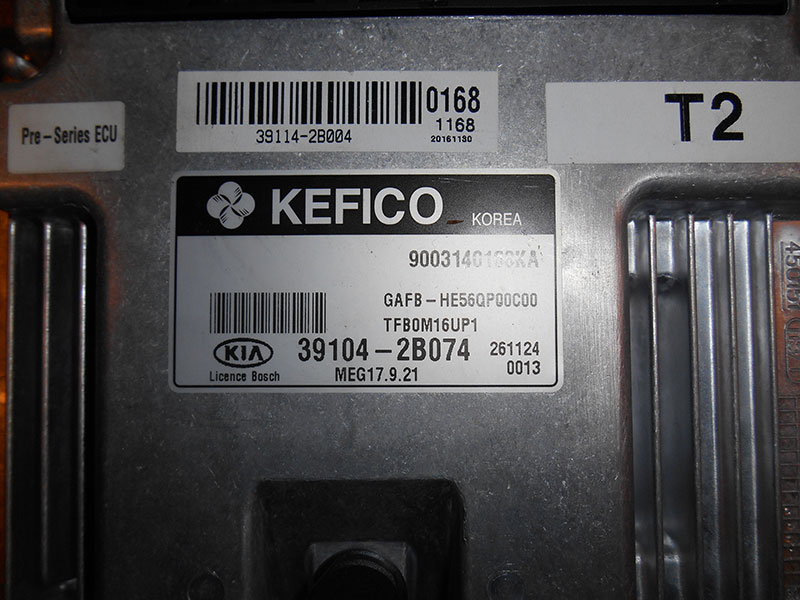

Внешне выглядит как meg17.9.12 но распин другой.....

Прикрепленные файлы



#3 чавойто 161

чавойто 161

    Профи

  • Участник
  • 1 414 сообщений
  • Пол:Мужчина
  • Город:Ростов
  • Автомобиль:Сайбер, Латчетти

Отправлено 11 Январь 2018 - 20:15

Это 17.9.21.1

https://yadi.sk/d/Z1qpnZ-N3RNrMs


Сообщение отредактировал чавойто 161: 11 Январь 2018 - 20:17

калибровка и чип-тюнинг автомобилей

#4 Stiv_ru

Stiv_ru

    Профи

  • Master
  • 247 сообщений
  • Пол:Мужчина
  • Город:Moscow

Отправлено 11 Январь 2018 - 20:23

Это 17.9.21.1

https://yadi.sk/d/Z1qpnZ-N3RNrM



спасибо, в хозяйстве пригодится. но у этого блока разъем другой.....



#5 Stiv_ru

Stiv_ru

    Профи

  • Master
  • 247 сообщений
  • Пол:Мужчина
  • Город:Moscow

Отправлено 11 Январь 2018 - 20:47

Вот распин,

2,3,4 - масса

5,6   -  +12в после главного реле

88      - упр главным реле

60     -   кан хай

82    - кан ло

74     - зажиг

45     - "30"



#6 Stiv_ru

Stiv_ru

    Профи

  • Master
  • 247 сообщений
  • Пол:Мужчина
  • Город:Moscow

Отправлено 11 Январь 2018 - 21:23

с таким распином блок включается, еще бы бут найти......



#7 dyrokol

dyrokol

    Профи

  • Master
  • 732 сообщений
  • Пол:Мужчина
  • Город:Лен. область, г. Кириши

Отправлено 12 Январь 2018 - 11:36

Проц то какой?
Пессимист считает, что все женщины б****, А опоимист только на это и рассчитывает
P.S. лично я оптимист

#8 Stiv_ru

Stiv_ru

    Профи

  • Master
  • 247 сообщений
  • Пол:Мужчина
  • Город:Moscow

Отправлено 12 Январь 2018 - 12:29

проц tc1724, я так понимаю, блок пока не вскрывал, должен читаться по кану.... кстати распин, что я выложил выше похоже не верный. Главное реле включается, потребление 250ма.....но связи с блоком нет..... возможно кан не на месте или еще какаянить лабуда....вот сижу разбираюсь....


Сообщение отредактировал Stiv_ru: 12 Январь 2018 - 12:38


#9 Stiv_ru

Stiv_ru

    Профи

  • Master
  • 247 сообщений
  • Пол:Мужчина
  • Город:Moscow

Отправлено 14 Январь 2018 - 20:49

Вот распин,

2,3,4 - масса

5,6   -  +12в после главного реле

88      - упр главным реле

60     -   кан хай

82    - кан ло

74     - зажиг

45     - "30"

"30" -  45 нога в маленьком разъеме а не в большом, остальное верно....на связь вышел, но флеш не читается на столе сцука всеравно........



распин добыл, выложил для всех, вот бы еще ктонить подсказал как забутить, было бы вопще здорово!!!


Сообщение отредактировал Stiv_ru: 14 Январь 2018 - 20:54


#10 vavan1955

vavan1955

    Активный участник

  • Активные пользователи
  • 91 сообщений
  • Пол:Мужчина
  • Город:Жезказган, Казахстан
  • Интересы:Авто-Радио электроника
  • Автомобиль:Хожу пешком

Отправлено 15 Январь 2018 - 06:05

Вроде нет решения забутиться не вскрывая.



#11 Stiv_ru

Stiv_ru

    Профи

  • Master
  • 247 сообщений
  • Пол:Мужчина
  • Город:Moscow

Отправлено 15 Январь 2018 - 07:47

не хочу зря блок вскрывать, если найду инфу как забутить вскрою.... если нет, отдам обратно не вскрытый....



#12 Stiv_ru

Stiv_ru

    Профи

  • Master
  • 247 сообщений
  • Пол:Мужчина
  • Город:Moscow

Отправлено 19 Январь 2018 - 21:13

Вроде нет решения забутиться не вскрывая.

Вскрыл крышку -"СЛАБЫМИ ПАЛЬЦАМИ ЗА ЯЗЫЧЕК, БРАЛ, И СРЫВАЛ ЗАВЕНТНЫЙ КОЛПАЧЕК", проц на этой стороне,УРА!!! вопрос по буту соответственно  отпал....................


Сообщение отредактировал Stiv_ru: 19 Январь 2018 - 21:22


#13 zid2106

zid2106

    Профи

  • Master
  • 419 сообщений
  • Пол:Мужчина
  • Город:Ульяновск
  • Автомобиль:логан

Отправлено 27 Январь 2018 - 13:25

Вскрыл крышку -"СЛАБЫМИ ПАЛЬЦАМИ ЗА ЯЗЫЧЕК, БРАЛ, И СРЫВАЛ ЗАВЕНТНЫЙ КОЛПАЧЕК", проц на этой стороне,УРА!!! вопрос по буту соответственно  отпал....................

Удалось в буте работать? Или нужно GPT выводы еще использовать?



#14 Stiv_ru

Stiv_ru

    Профи

  • Master
  • 247 сообщений
  • Пол:Мужчина
  • Город:Moscow

Отправлено 29 Январь 2018 - 06:58

мне попался блок гпт-0, в буте успешно прочитал и записал......



гпт- 85 колено, 64 распред....





З.Ы.  у меня вот проблема щас посерьезней, старый сагем починить не можем.... вот ктоб помог.... http://www.auto-bk.r...-s2000pm-95160/:please:



#15 zid2106

zid2106

    Профи

  • Master
  • 419 сообщений
  • Пол:Мужчина
  • Город:Ульяновск
  • Автомобиль:логан

Отправлено 29 Январь 2018 - 09:38

Я там,тут погуглил с блоком который на 1 заканчиваются там нужно GPT выводы подключать.



#16 Stiv_ru

Stiv_ru

    Профи

  • Master
  • 247 сообщений
  • Пол:Мужчина
  • Город:Moscow

Отправлено 29 Январь 2018 - 10:50

для блока 21.1 подключение человек выше выложил...
