нужна по мощь по осцилке форсунок


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 11

#1 Clarion

Clarion

    Активный участник

  • Активные пользователи
  • 78 сообщений
  • Пол:Мужчина
  • Город:Севастополь
  • Автомобиль:LancerX

Отправлено 09 Февраль 2019 - 21:30

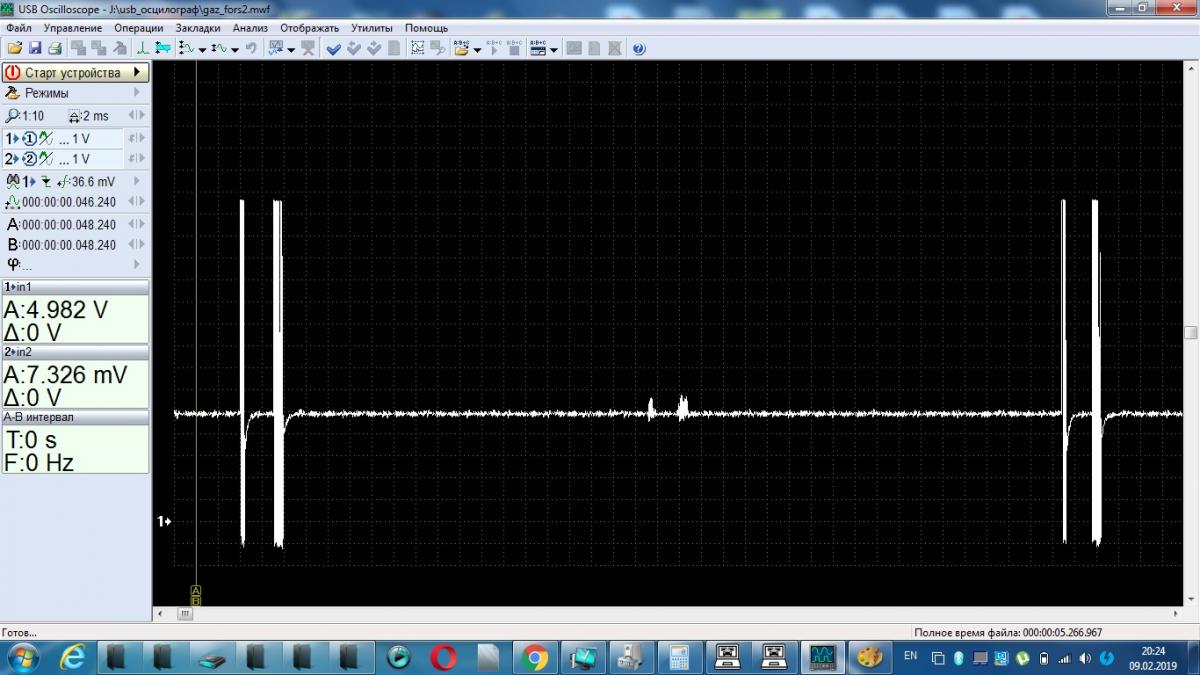

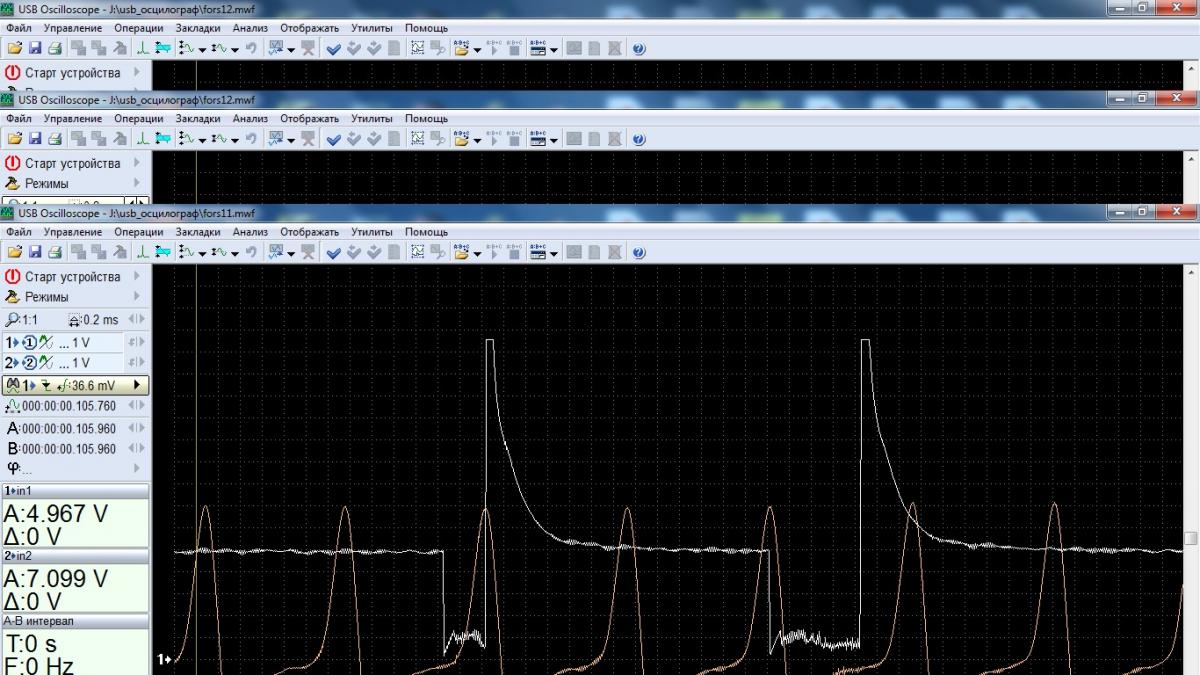

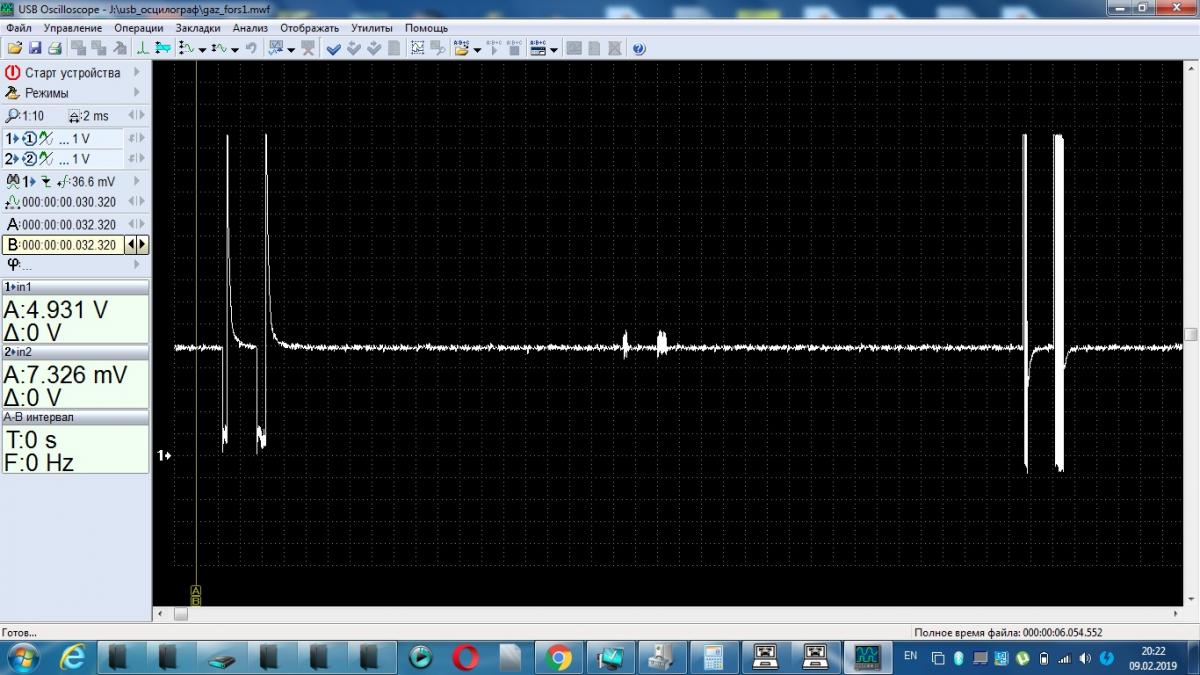

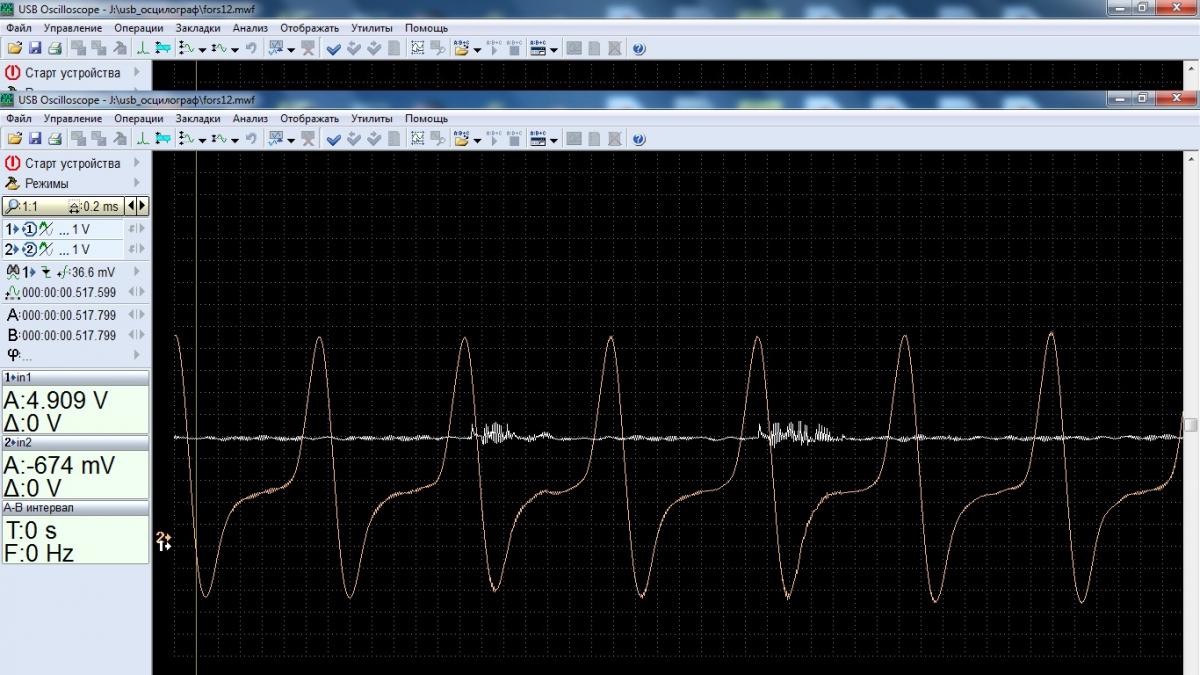

Доброго вечера, имеется автобус ГАЗ Vector...... двигатель ЯМЗ с эбу EDC17CV44 Короче говоря на 13тысячах прогорел поршень........и умерло три форсунци каким образом не знаю, сейчас авто после капиталки, троит третий цилиндр, эбу ставили подменный изменений нет, форсунку трижды возили на стенд все норм....вроде и местами меняли.....это предистория, компрессию меряли ...но как то смутно так как там нет свечей, говорят вроде больше 25....что тоже как то пугает))))) Снял осцилограммы с каждой форсы и вот что наблюдаю : первая осцилка рабочих цилиндров(все три почти одинаковые) а вторая не рабочего ....кто что может сказать .....из-за чего такой сигнал ???Прикрепленный файл  f1.jpg   129,46К   0 Количество загрузок:Прикрепленный файл  f2.jpg   131,88К   0 Количество загрузок:



#2 omdm

omdm

    Профи

  • Master
  • 1 050 сообщений
  • Пол:Мужчина
  • Город:Орша Беларусь

Отправлено 09 Февраль 2019 - 22:05

Недокапиталили.



#3 Олег Мастер

Олег Мастер

    Профи

  • Master
  • 412 сообщений
  • Пол:Мужчина
  • Город:Пенза
  • Интересы:Дизеля и их диагностика,рыбалка.
  • Автомобиль:Катер "Прогресс4"

Отправлено 10 Февраль 2019 - 04:42

Приветствую! Я не спец по осциллограмам , но там слева написано -5вольт. Это на клетку или напруга управления форсункой ? Если всего 5 вольт , то маловато.

#4 Clarion

Clarion

    Активный участник

  • Активные пользователи
  • 78 сообщений
  • Пол:Мужчина
  • Город:Севастополь
  • Автомобиль:LancerX

Отправлено 10 Февраль 2019 - 06:01

С напряжением там все ок, это я просто двигал график , поэтому слева 5в, дело в том что на рабочих четко видно два импульса потом целый каскад колебаний(не пойму что в этот момент форсунка делает) затем опять четкие два импульса, и так на 3 рабочих , а на второй осцилке подряд идут эти непонятные импульсы и этот цилиндр троит

#5 Р-Дизель

Р-Дизель

    Мастер

  • Активные пользователи
  • 172 сообщений
  • Пол:Мужчина
  • Город:Павлодар-Омск
  • Автомобиль:21111

Отправлено 10 Февраль 2019 - 06:35

На сигнал форсунки похоже то, что на графике маленькое, 2 шт. как раз по средине больших всплесков. Надо график растянуть, тогда будет видно.



#6 Clarion

Clarion

    Активный участник

  • Активные пользователи
  • 78 сообщений
  • Пол:Мужчина
  • Город:Севастополь
  • Автомобиль:LancerX

Отправлено 10 Февраль 2019 - 16:16

мотор ЯМЗ 534238 евро 4



#7 Clarion

Clarion

    Активный участник

  • Активные пользователи
  • 78 сообщений
  • Пол:Мужчина
  • Город:Севастополь
  • Автомобиль:LancerX

Отправлено 10 Февраль 2019 - 18:02

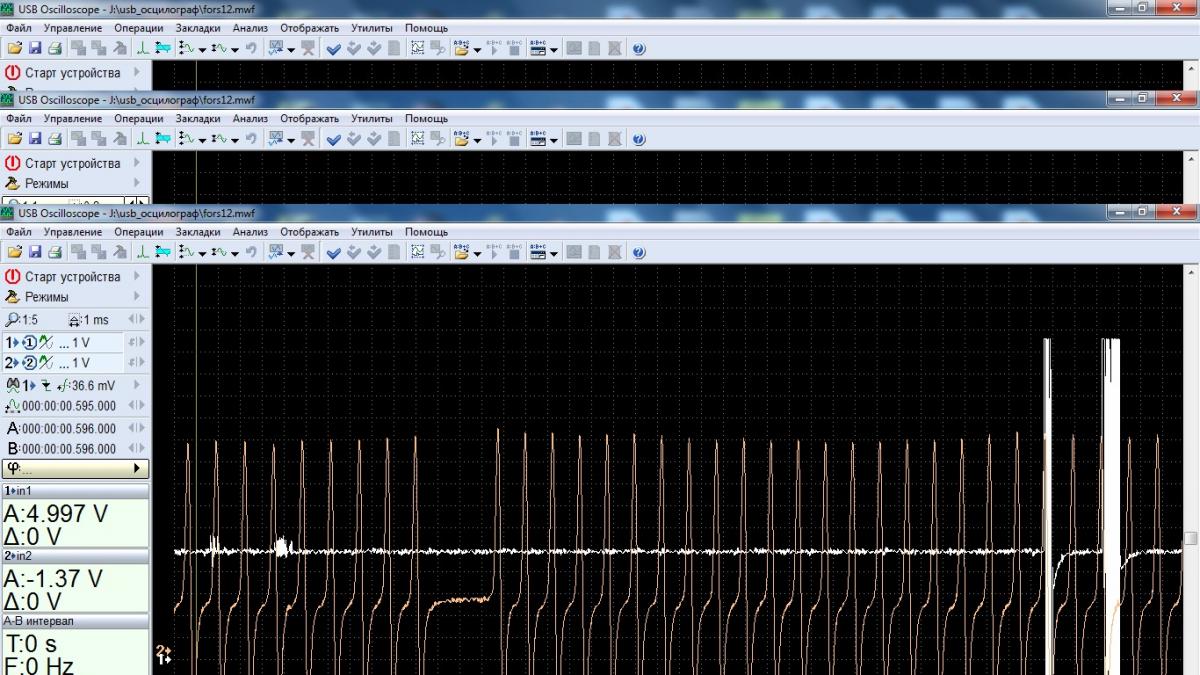

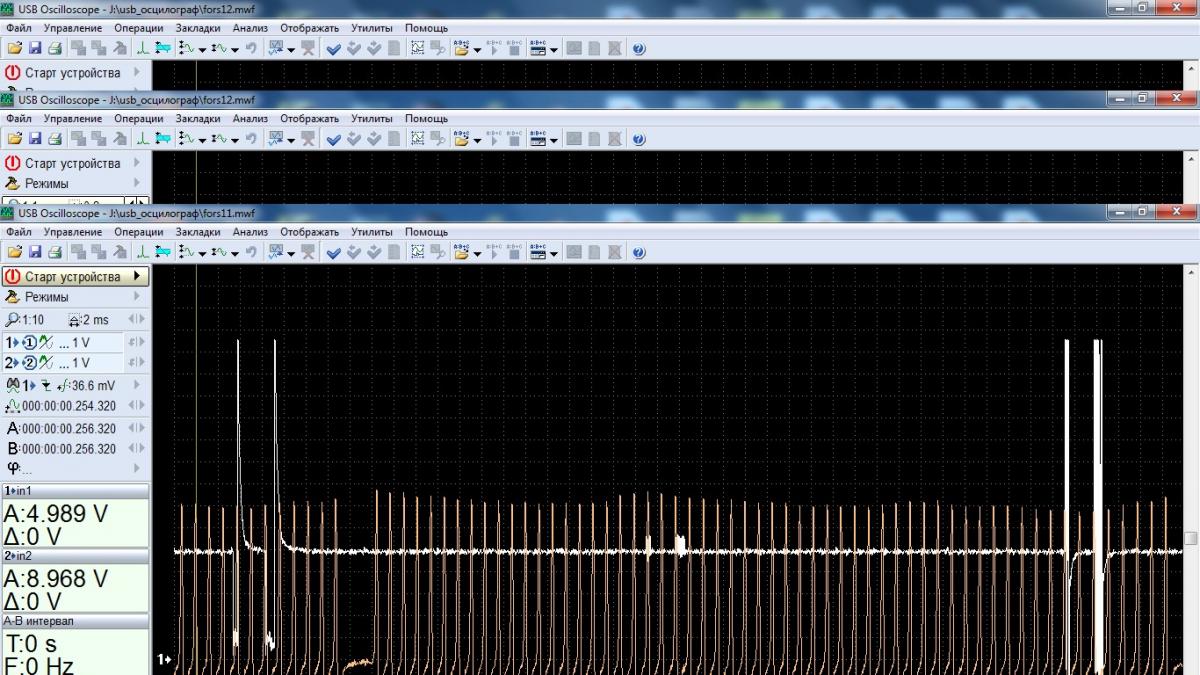

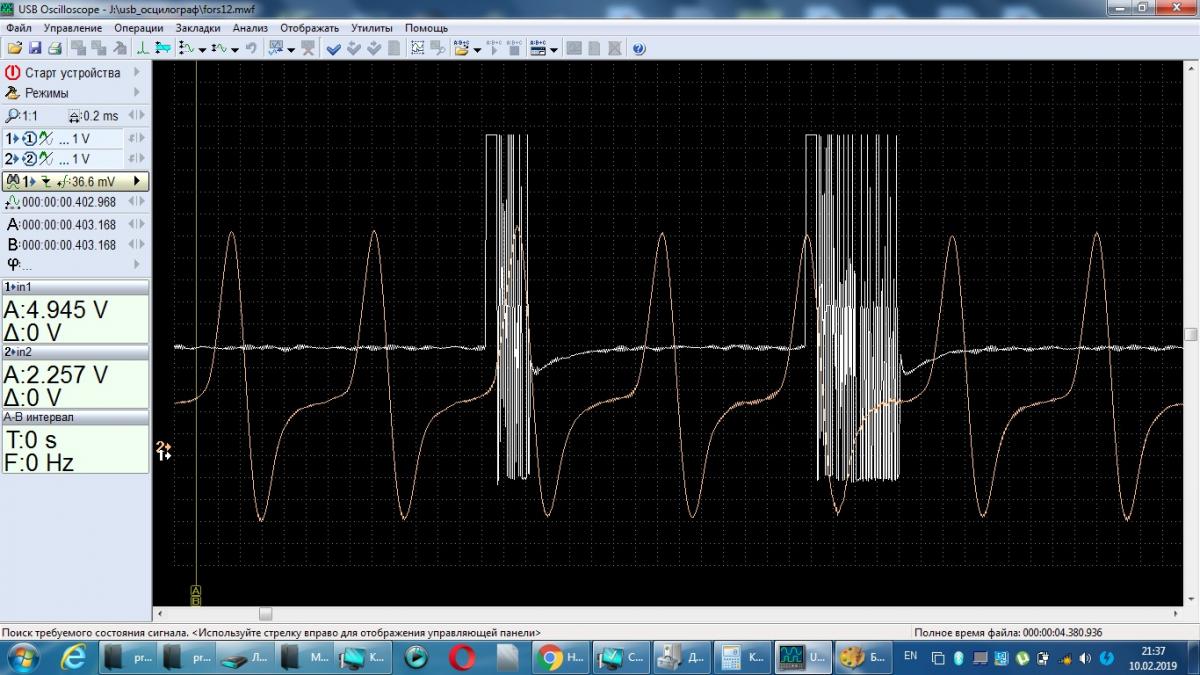

вот боле растянутые версии с дпкв

Прикрепленный файл  fail.jpg   143,23К   2 Количество загрузок:

Прикрепленный файл  fail1.jpg   139,91К   1 Количество загрузок:

Прикрепленный файл  fail2.jpg   161,77К   1 Количество загрузок:

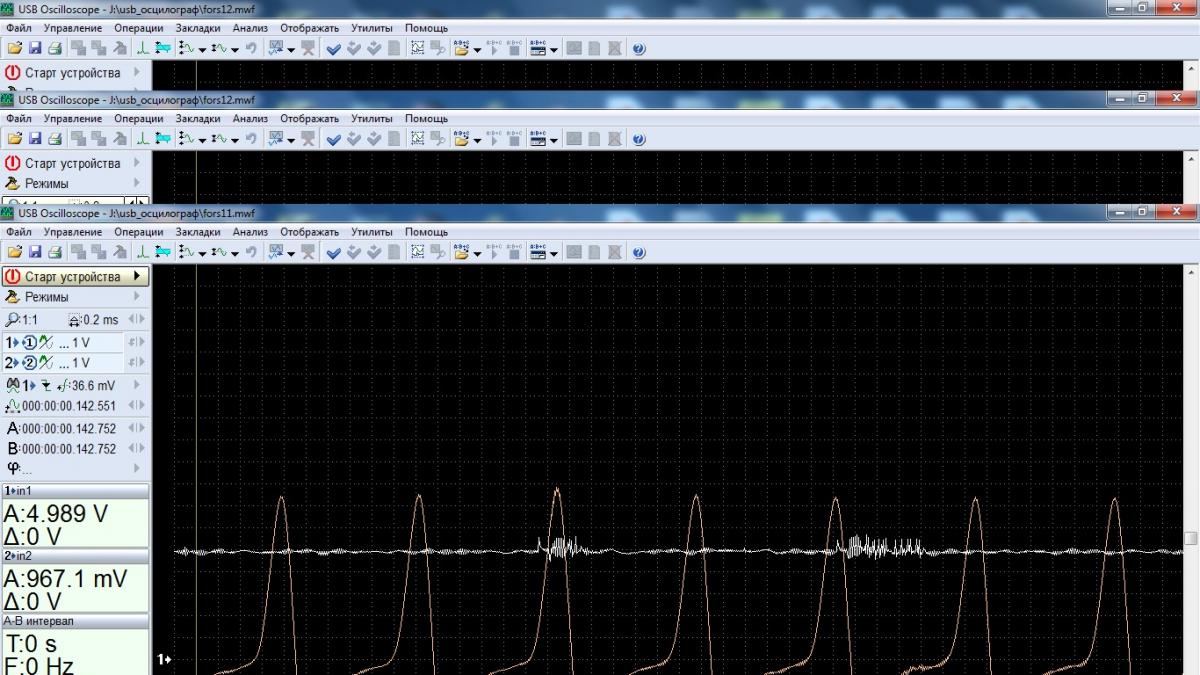

а это рабочий цилиндр

Прикрепленный файл  true.jpg   147,49К   1 Количество загрузок:

Прикрепленный файл  true2.jpg   165,54К   0 Количество загрузок:

Прикрепленный файл  true1.jpg   146,8К   0 Количество загрузок:





#8 Р-Дизель

Р-Дизель

    Мастер

  • Активные пользователи
  • 172 сообщений
  • Пол:Мужчина
  • Город:Павлодар-Омск
  • Автомобиль:21111

Отправлено 10 Февраль 2019 - 18:21

Странно..... ни разу не видел сигнал на форс такой формы, да еще и чтоб в минус уходил..

Завтра буду новые клещи испытывать, постараюсь автобус "откатать".


У меня так на камазе было. Клещи UNI-T 204А переделанные для мотортестера. Так там когда провод в клещах "неуклюже" висит. то же такая картинка. Потом осцилку руками погонял, и поймал нормальный сигнал.



#9 Clarion

Clarion

    Активный участник

  • Активные пользователи
  • 78 сообщений
  • Пол:Мужчина
  • Город:Севастополь
  • Автомобиль:LancerX

Отправлено 11 Февраль 2019 - 06:09

Нет, ну там где рабочие цилиндры импульс стремиться к нулю но не пересекает его , т.к. у драйвера есть минимальное сопротивление .... а вот на первой осцилке вообще не понятно

#10 Р-Дизель

Р-Дизель

    Мастер

  • Активные пользователи
  • 172 сообщений
  • Пол:Мужчина
  • Город:Павлодар-Омск
  • Автомобиль:21111

Отправлено 11 Февраль 2019 - 10:32

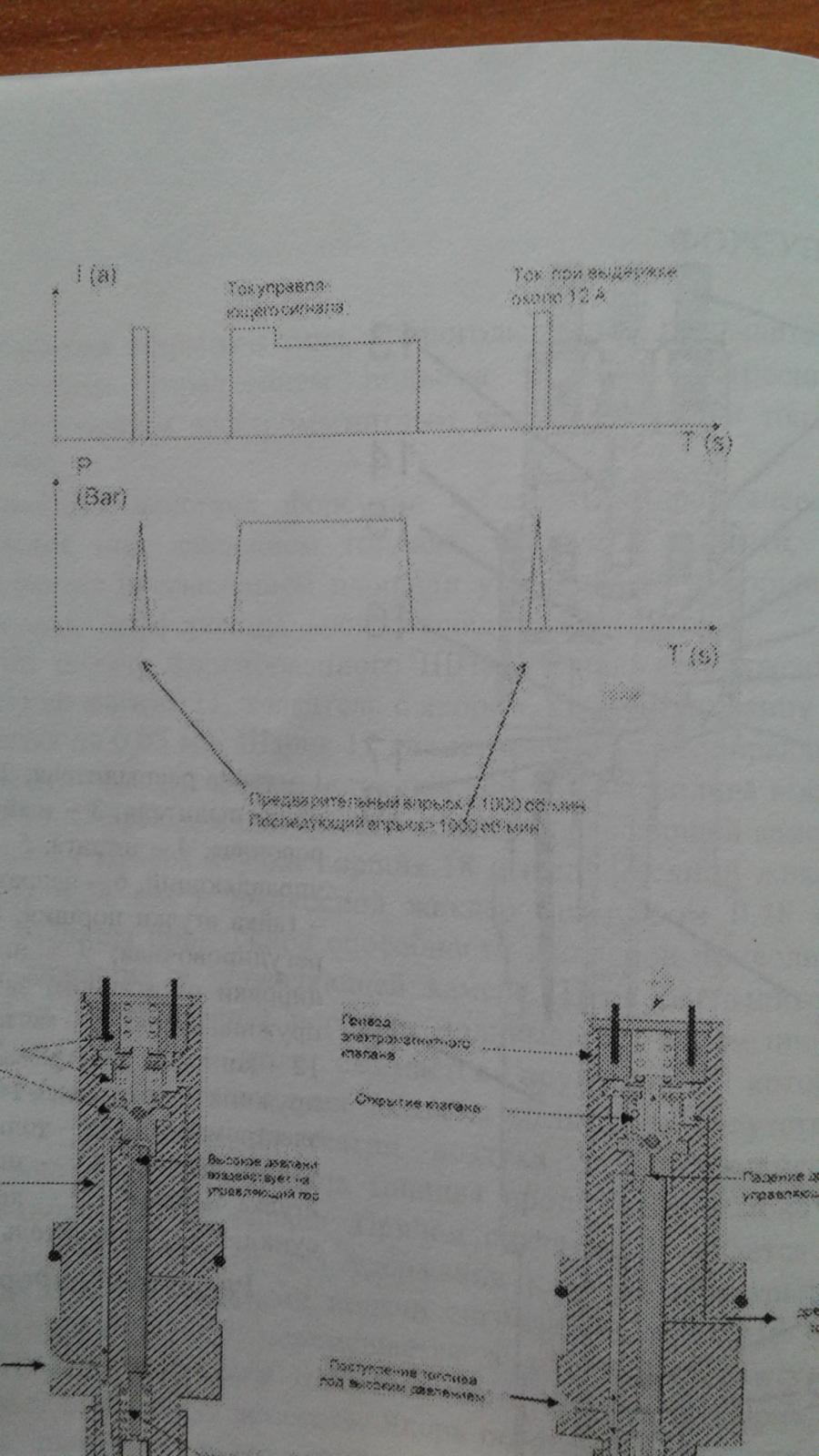

Вот фотка с книги по этому мотору.

Прикрепленные файлы



#11 Виджар

Виджар

    Профи

  • Master
  • 566 сообщений
  • Пол:Мужчина
  • Город:Белгородская обл.
  • Интересы:диагностика
  • Автомобиль:Москвич 403 AUDI 100

Отправлено 11 Февраль 2019 - 12:22

.... а вот на первой осцилке вообще не понятно

Если честно, то тут вообще нигде ничего не понятно...)). Выложи лучше файлы (ну не сильно огромные конечно) "исправного и неисправного" цилиндров. А то по "обрезкам" я думаю мало кто что скажет умного. Заархивируй, положи куда нибудь на обменник и выложи сюда ссылкой.


На небе только и разговоров, что о море.... и о закате....

#12 Clarion

Clarion

    Активный участник

  • Активные пользователи
  • 78 сообщений
  • Пол:Мужчина
  • Город:Севастополь
  • Автомобиль:LancerX

Отправлено 28 Февраль 2019 - 07:55

короче проблема решилась ничем))), сняли голову ниче не нашли , поставили , собрали и все прошло....вот такие странности!))
