Привет, парни!

Помогите с опознанием, хочу к опенбоксу для М73 пристроить а там тумблера на них, как понял для разрешения прогр. Что за зверь?

Прикрепленный файл  IMG_080719_111333.jpg   124,65К   0 Количество загрузок:



#2 drofa

drofa

    Мастер

  • Активные пользователи
  • 175 сообщений
  • Пол:Мужчина
  • Город:Липецкая обл
  • Интересы:Рыбалка, компьютеры, диагностика (учусь)
  • Автомобиль:ВАЗ 11176

Отправлено 08 Июль 2019 - 08:42

Не пойму как переключатель работает, посрелине вывод который идёт на доп минуса для программирования а кпайние идут + и -...

Может есть у кого схема, потрошить не хочется пока?

Идет переключение или + или минуса на разрешение...

На бошах смотрю - а плюс на какой блок нужен?


Сообщение отредактировал drofa: 08 Июль 2019 - 08:56


#3 alehei4

alehei4

    Профи

  • Master
  • 342 сообщений
  • Пол:Мужчина
  • Город:Новодвинск
  • Интересы:корректировка
  • Автомобиль:21124

Отправлено 08 Июль 2019 - 10:09

Январь 7.2, микас 10 нужен + на 43 ногу для разрешения программирования.



#4 drofa

drofa

    Мастер

  • Активные пользователи
  • 175 сообщений
  • Пол:Мужчина
  • Город:Липецкая обл
  • Интересы:Рыбалка, компьютеры, диагностика (учусь)
  • Автомобиль:ВАЗ 11176

Отправлено 08 Июль 2019 - 10:30

Совсем запутался...



Работа с даными блоками управления осуществляется вкладкой BOSCH M7.9.7 или BOSCH ME7.9.7.

Для программирования автомобилей ВАЗ необходимо дополнительно подать массу на 23 контакт( разрешение програмирования ). А картинка рисует - на 43...

По Январь 7.2, микас 10 вообще нет подтяжки....

Это всё беру из справки к Опенбоксу.

Поясните кто имеет Опенбокс



alehei4, Спасибо.

Как я понимаю это и есть кабель от Опенбокса...



#5 алеч

алеч

    Активный участник

  • Активные пользователи
  • 97 сообщений
  • Пол:Мужчина
  • Город:Пестово.Новг.обл.
  • Интересы:автоэлектрика
  • Автомобиль:гранта лифтбэк

Отправлено 09 Июль 2019 - 07:40

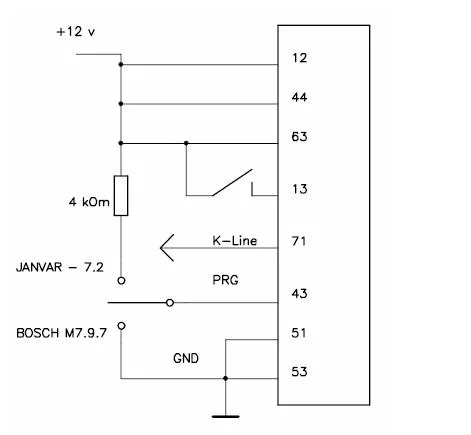

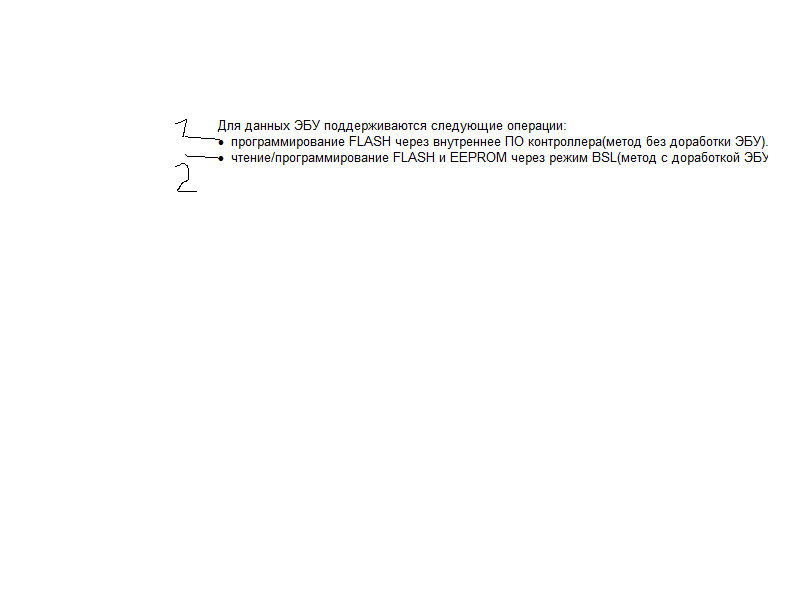

]Прикрепленный файл  Безымянный.png   8,69К   0 Количество загрузок: .В первом случае 23 нога масса и 43 плюс.Во втором с доработкой,только 43 плюс.А схема шнура скорее всего такая

Прикрепленные файлы


Сообщение отредактировал алеч: 09 Июль 2019 - 07:48


#6 Mems

Mems

    Активный участник

  • Активные пользователи
  • 90 сообщений
  • Пол:Мужчина
  • Город:Тула
  • Интересы:Auto
  • Автомобиль:VW Tiguan 2

Отправлено 09 Июль 2019 - 08:07

Похоже на ОБД2 вот схема

Прикрепленный файл  5.2.pdf   16,54К   7 Количество загрузок:

Прикрепленный файл  5.2.pdf   16,54К   7 Количество загрузок:

Описание по работе с программаторами ПБД-2 доступно после инсталляции chipldr или папка "help программаторов"
Там ответы на большинство вопросов. Если кратко, то читайте далее:
В дополнение по работе с программатором Bosch 797 - Январь 72 выбор
переключателя 1 - программирование Январь 72, 2 - программирование Bosch 797.
Среднее положение - режим диагностика. Для 55-тиконтактной колодки программатора во
II положении переключателя производится только запись в ЭБУ MP 7.0. Все остальные ЭБУ в I.
Январь 72 можно диагностировать любой программой выбрав в настройках как Я51.


Сообщение отредактировал Mems: 09 Июль 2019 - 08:17


#7 drofa

drofa

    Мастер

  • Активные пользователи
  • 175 сообщений
  • Пол:Мужчина
  • Город:Липецкая обл
  • Интересы:Рыбалка, компьютеры, диагностика (учусь)
  • Автомобиль:ВАЗ 11176

Отправлено 09 Июль 2019 - 12:26

алечMems, Спасибо!

Схема моя как нарисовал алеч, только нет кнопки зажигания, напрямую соединено.

Вот и думаю что для М73 блоков через Опенбокс должно шиться в режиме диагностики, остальные есть чем шить, а остальной лишок удалить, только если буду подавать всё питание сразу на всё будет работать ли?



#8 алеч

алеч

    Активный участник

  • Активные пользователи
  • 97 сообщений
  • Пол:Мужчина
  • Город:Пестово.Новг.обл.
  • Интересы:автоэлектрика
  • Автомобиль:гранта лифтбэк

Отправлено 09 Июль 2019 - 19:43

если буду подавать всё питание сразу на всё будет работать ли? Будет.

#9 drofa

drofa

    Мастер

  • Активные пользователи
  • 175 сообщений
  • Пол:Мужчина
  • Город:Липецкая обл
  • Интересы:Рыбалка, компьютеры, диагностика (учусь)
  • Автомобиль:ВАЗ 11176

Отправлено 10 Июль 2019 - 03:22

Спасибо!

Тему можно закрыть.
