ремонт M74

[cxem]

Есть информация по L9737, L9749, A2C56211

[ham2010]

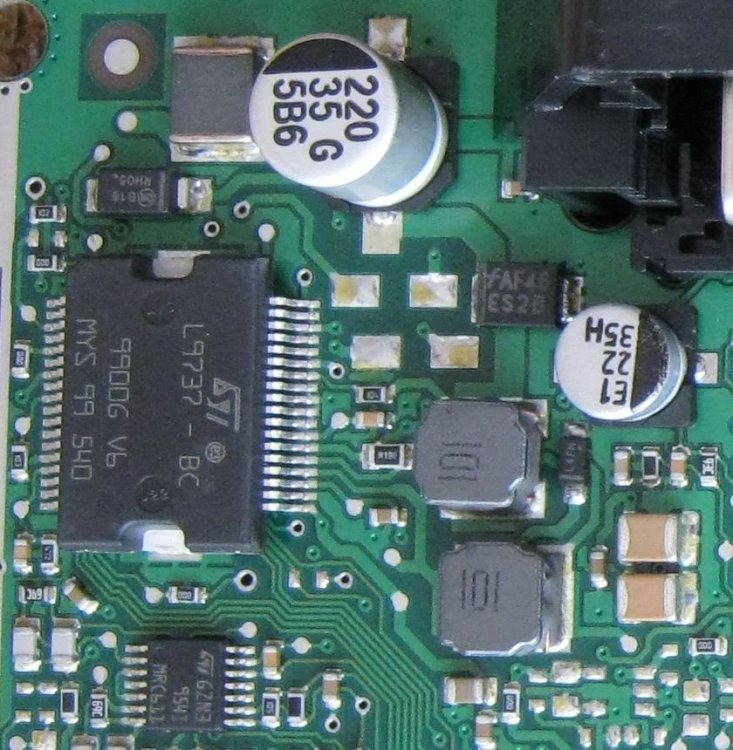

L9737- формирователь сигналов к-линии

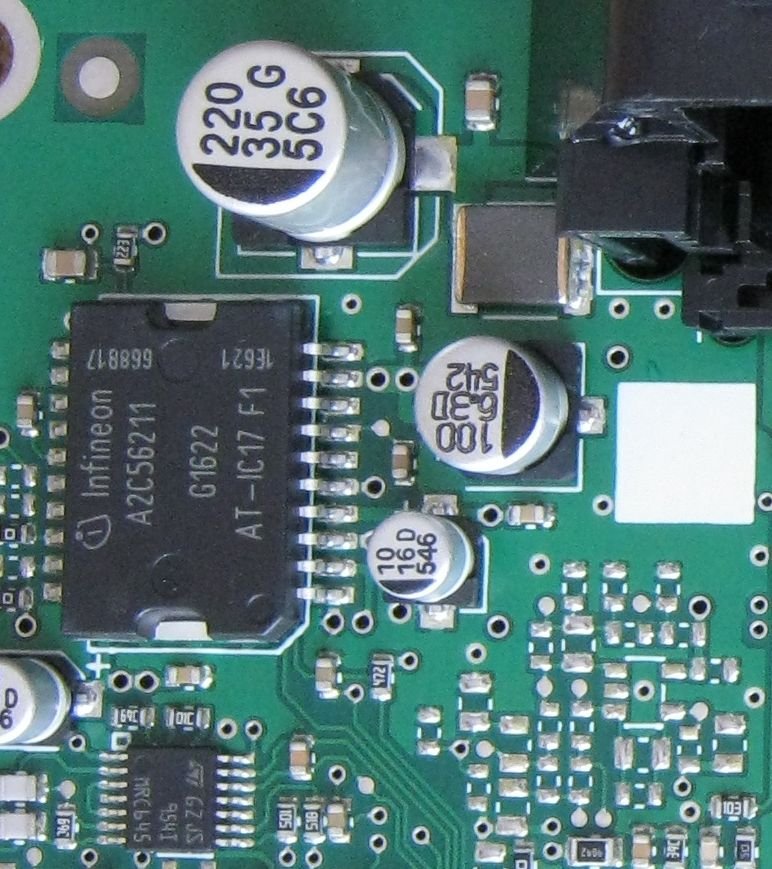

A2C56211- регулятор напряжения 5в

A2c5621- регулятор генератора

[regs40]

L9737- формирователь сигналов к-линии -описочка во второй цифре.

Правильно L9637- формирователь сигналов к-линии

A2C    аналог TLE4471

Изменено 18 апреля, 2020 пользователем regs40
дописка

[cxem]

L9737 - только CAN вижу:

[yalymka]

В L9737 приходят и can и 2 к линии (X2-D2  и X2-H3)  насколько помню .Микросхема подходит для ремонта блоков управления Nissan взамен микросхемы L9762 .

[cxem]

Разъём:



M74 11183-1411020-21.rar

[yalymka]

[cxem]

монтаж:

Изменено 18 апреля, 2020 пользователем cxem

[yalymka]

L9737 -это не только формирователь сигналов k-line и трансивер can , в нем реализованы стабилизатор напряжения 5 вольт  питания датчиков и 3.3 вольта для питания датчиков педали газа и питания датчиков положения дроссельной заслонки и еще что-то , даташита по ней пока не видел . По сути это функциональный аналог 40048, 40049 на bosch 17.9.7  . Тестером там все нормально вызванивается ,

Изменено 18 апреля, 2020 пользователем yalymka

[regs40]

10 часов назад, cxem сказал:

Есть информация по L9737, L9749, A2C56211

Это утверждение или вопрос ??

Проблема ,которую здесь пытаются решить , не прозвучала...

[cxem]

Сигналы Rx и Tx  от TJA1051 куда идут ?

[cxem]

Сигналы Rx и Tx

Изменено 26 апреля, 2020 пользователем cxem

[ISV]

какие интересные картинки.. откуда, если не секрет?  а можно кусок схемы или распиновку L9749/L9729 ?  даташит найти не удалось.. 😞

Изменено 8 ноября, 2020 пользователем ISV

[bark65]

здравствуйте!

Помогите пожалуйста  прозвонить ножку микросхемы l9737 . Мне бы узнать на какую ножку подходит неотключаемое питание. Не прозванивается с разьема на микруху. Спасибо заранее.

[ISV]

17.10.2021 в 11:44, bark65 сказал:

здравствуйте!

Помогите пожалуйста  прозвонить ножку микросхемы l9737 . Мне бы узнать на какую ножку подходит неотключаемое питание. Не прозванивается с разьема на микруху. Спасибо заранее.

нет у М74 постоянного питания. запуск происходит от к15 (зажигания). включается ГР и от него запитывается основная часть схемы.

[bark65]

Спасибо

[LeXa111]

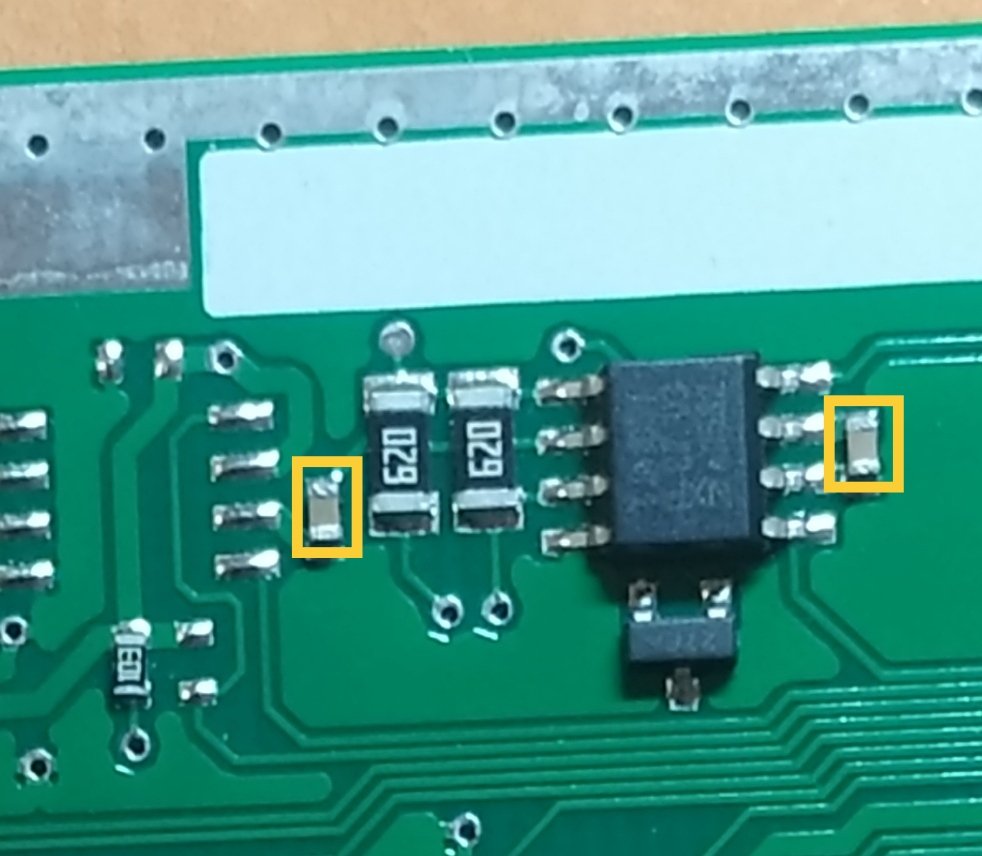

Здравствуйте, подскажите номиналы конденсаторов в обвязке TJA1051

[kola333]

кто подскажет и за чего греется  L9749 на столе м-74эбу авто не заводится

[ISV]

В 07.11.2024 в 13:20, kola333 сказал:

кто подскажет и за чего греется  L9749 на столе м-74эбу авто не заводится

пробита, вот и греется.  отдайте специалисту на ремонт.
