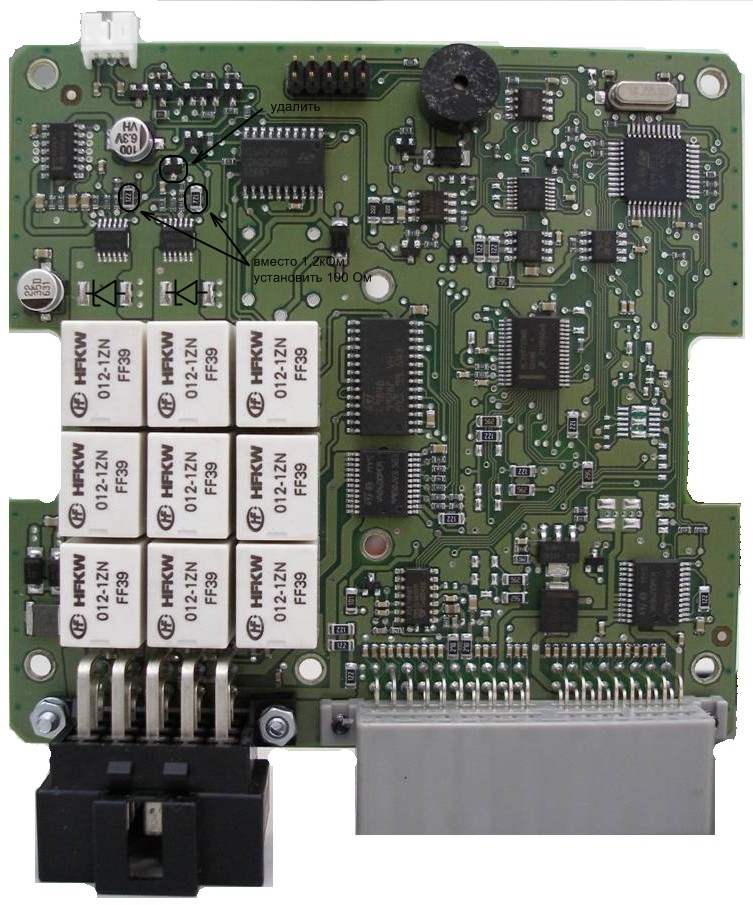

Извиняюсь за долгое отсутствие , вот рекомендации по переделке каскадов выходных ключей КЭП 2170. 1.Убрать диодную сборку, (которая чаще всего вылетает вместе с микросхемой) и на её место ни чего не устанавливать. 2.Вместо резисторов выделенных на приложенном фото установить аналогичные сопротивлением 100 Ом. 3.Установить защитные диоды SMCJ24CA как указано на фото. Много расписывать не буду скажу только что это изменения завода-изготовителя, после которых рекламаций по этим каскадам практически нет. Единственное, при установке микросхем ключей обратить внимание на качество пайки подложки микросхемы, которая является радиатором и выводов микросхемы поскольку выходные выводы являются выводами стоков транзисторов входящих в состав микросхемы и плохой контакт одного из них вызовет дополнительную нагрузку на соседние,что ни есть хорошо. А у меня есть вопрос к уважаемым форумчанам, может кто-нить подскажет в каком диапазоне частот генерирует частотный датчик массового расхода воздуха (ДМРВ) очень надо,а найти не могу.

Если кому интересно, не заморачивайтесь с проводкой дело в том что это болезнь этих блоков, производитель почему то не устанавливает защитные диоды Шотки на выходе драйверов,хотя место для них предусмотрено, установите два мощных ампер на 20 диода в обратном включении, и будет вам счастье. Могу обьяснить почему зто происходит, дело в том что нагрузка драйверов идуктивная и в момент срабатывания возникают импульсы обратных токов, за счёт самоиндукции в обмотках нагрузки, а микросхемы от этого дела ни как не защищены. Только диоды обязательно Шоттки!!!
