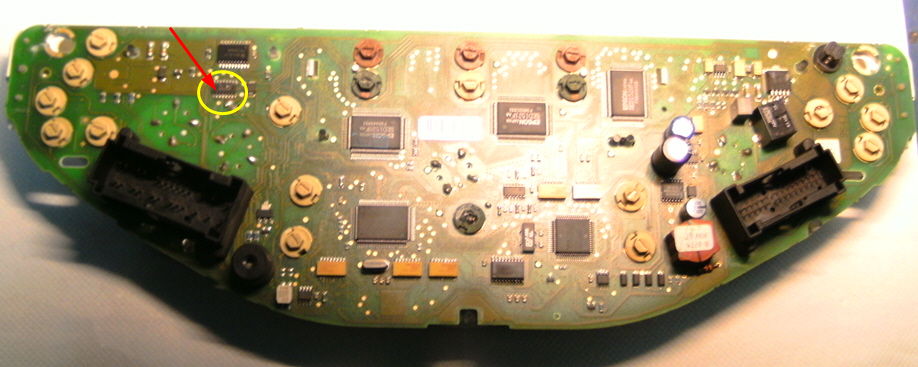

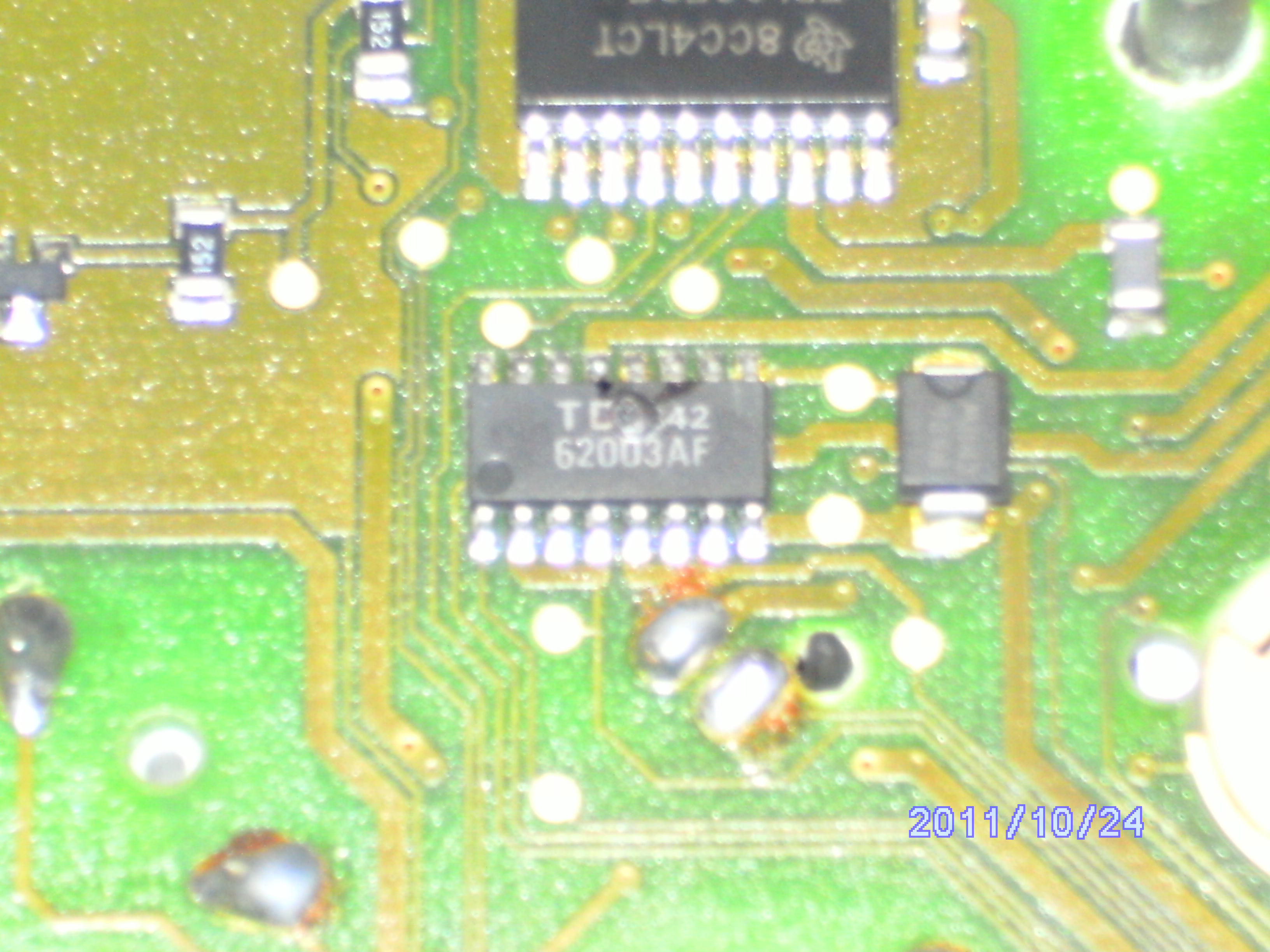

Опубликовано 24 октября, 201114 г. Авто Merscedes MB 500SEL панель VDO 110. 008 ??? дальше все затерто, еще бирка MB A463 540 25 47 006. Внизу справа на плате панели стоит микруха на подсветку ЖК индикатора одометра. Вот она пыхнула и дырочка на названии. Видны первые и последние буквы TD??42 и еще нижняя строчка 620003AF. Может кто сталкивался, что за микруха?
Опубликовано 24 октября, 201114 г. Видны первые и последние буквы TD??42 и еще нижняя строчка 620003AF. Есть подозрения, что это TD62003AF TD62003A_Tos.PDF
Опубликовано 25 октября, 201114 г. Ok! Спасибо!!! посмотри 8 нога масса должна быть, а 16 нога плюс, сходится или нет., ну и остальные лапы прозвони по даташиту. http://pdf1.alldatasheet.com/datasheet-pdf/view/115389/STMICROELECTRONICS/TDA3420.html
Опубликовано 25 октября, 201114 г. посмотри 8 нога масса должна быть, а 16 нога плюс, сходится или нет., ну и остальные лапы прозвони по даташиту. http://pdf1.alldatas...CS/TDA3420.html И всё-таки я думаю, что это TD62003AF - семь дарлингтонов. На фотке хоть и фигово но видно - 2,3 и 4 ноги вместе, и 5,6 и 7 ноги вместе. Также и на выходе - 15,14 и 13 вместе и 12,11 и 10 вместе. 8-я нога на земле,9-я на плюсе (см. ограничительный диод справа от м\сх). Типичная схема умощнения по току - по три дарлингтона в параллель. И отдельно один канал 1-я нога вход, 16-я выход.
Опубликовано 26 октября, 201114 г. Автор TDA342, TDA842 datashit не нашел, похоже это все-таки TD62003. Такую живую тоже не нашел. Поставил ULN 2003. Все засветилось! Всем спасибо!!! :)
Опубликовано 26 октября, 201114 г. Автор Кстати, ULN 2003 встречаются в блоках сигналок, оттуда и достали :)
