Nissan terrano - нужна распиновка контактов эбу

[MegaDED]

Ниссан Террано 2 (дизель) 2.8л МКПП

эбу BOSCH 0281001550



Помогите найти распиновку по этому контроллеру!!!!!

[Выбор]

Ниссан Террано 2 (дизель) 2.8л МКПП

эбу BOSCH 0281001550



Помогите найти распиновку по этому контроллеру!!!!!

Есть 2.7D, есть 3.0D, напиши поточнее год и марку двигателя.

[MegaDED]

двигатель 2.8л турбо дизель

1998г.



занимались сваркой по кузову массу не сняли и после машина заводится и глохнет...



Хочу поробывать подключится к блоку на столе, но не могу найти распиновку по колодке =(

[o717ka]

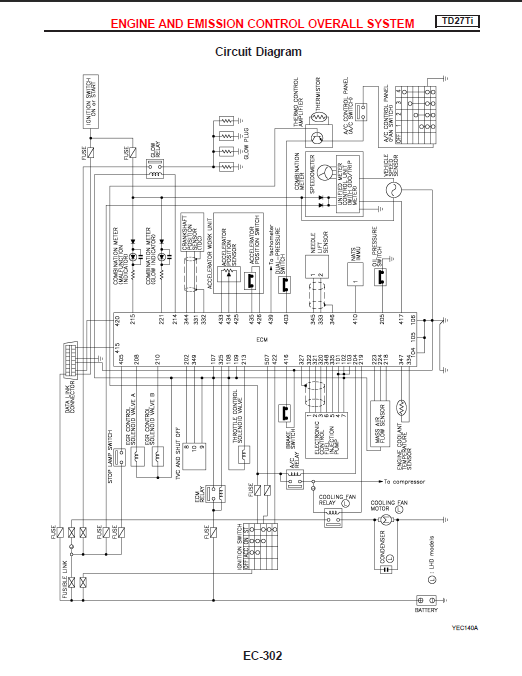

2.8 нигде не бьется, вот схема от 2,7









[MegaDED]

2.8 нигде не бьется, вот схема от 2,7





Спасибо за схемку...но чесное слово ничего не видно =(

Может есть в более лучшем разрешении?



струдом вижу что нумерация контактов трёх значная...странно но колодка эбу имеет 68 контактов!!!

Изменено 25 октября, 2011 пользователем MegaDED

[o717ka]

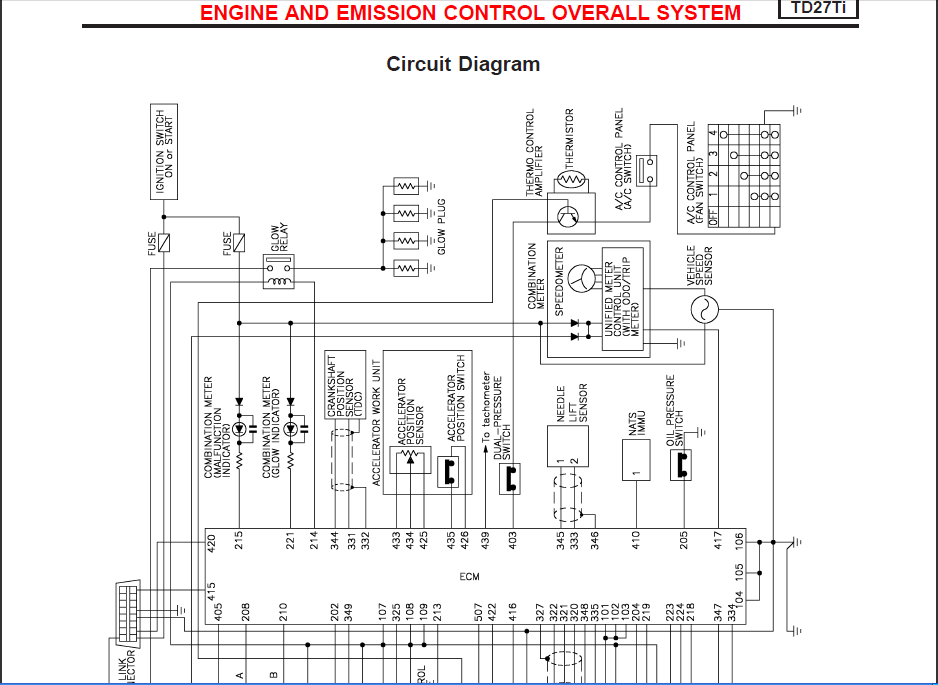

а так?











[o717ka]

наверно у вас другой эбу









[MegaDED]

Судя по всему да...

у меня BOSCH 0281001550



АЛЬТЕРНАТИВНЫЕ НОМЕРА

Nissan 237107F415

Nissan 237107F405

Nissan 237107F417

[HSV]

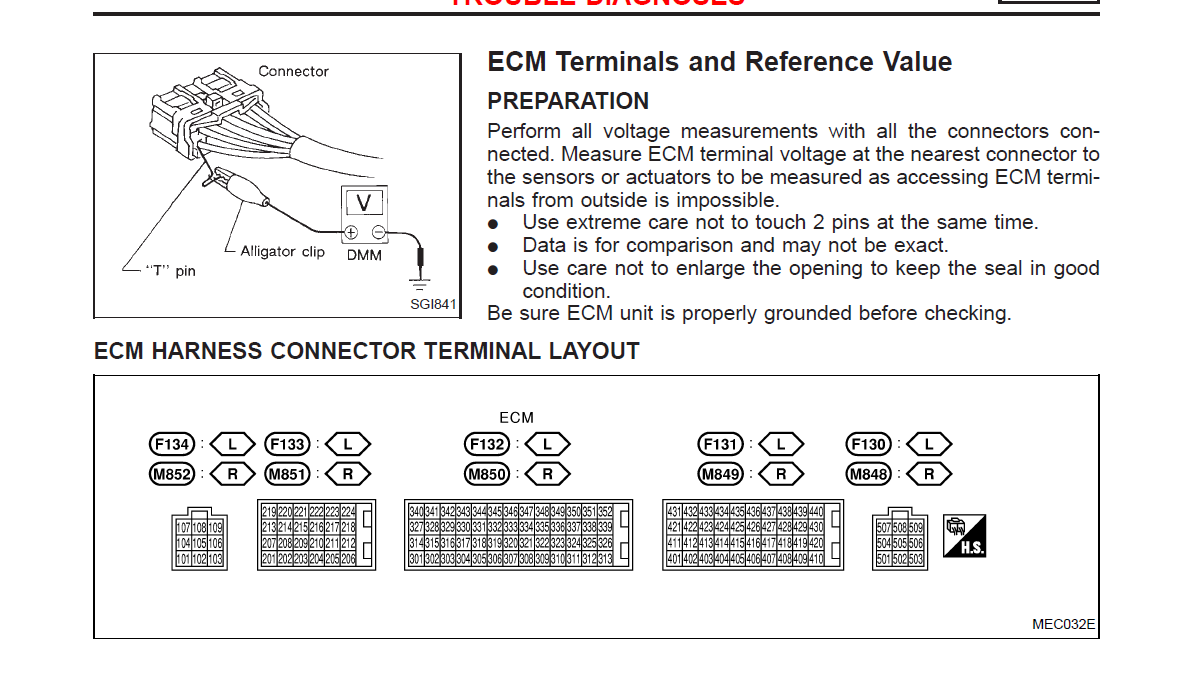

есть еще так


[MegaDED]

есть еще так



очень похоже что оно, а описание нет?

[HSV]

68 ног?

[HSV]

ну не умею я по другому картинки лепить

2.7 connector seen from wire side.bmp

[MegaDED]

ну не умею я по другому картинки лепить



Спасибо! Да колодка та что надо.



Может есть инфа какие нонтакты подключать на столе для диагностики?



надо инфу какие контакты земля, какие плюсовые и по датчикам подключение ДПКВ, РХХ, Форсы, зажигание, к-line,

[HSV]

утром попробую,на работе все.

[MegaDED]

утром попробую,на работе все.



Очень жду =)

[userhome]

Вот

[HSV]

Очень жду =)



прошу прощения ,пришлось уехать (ребенок заболел) ток приехал домой

[HSV]

MegaDED



личка забита

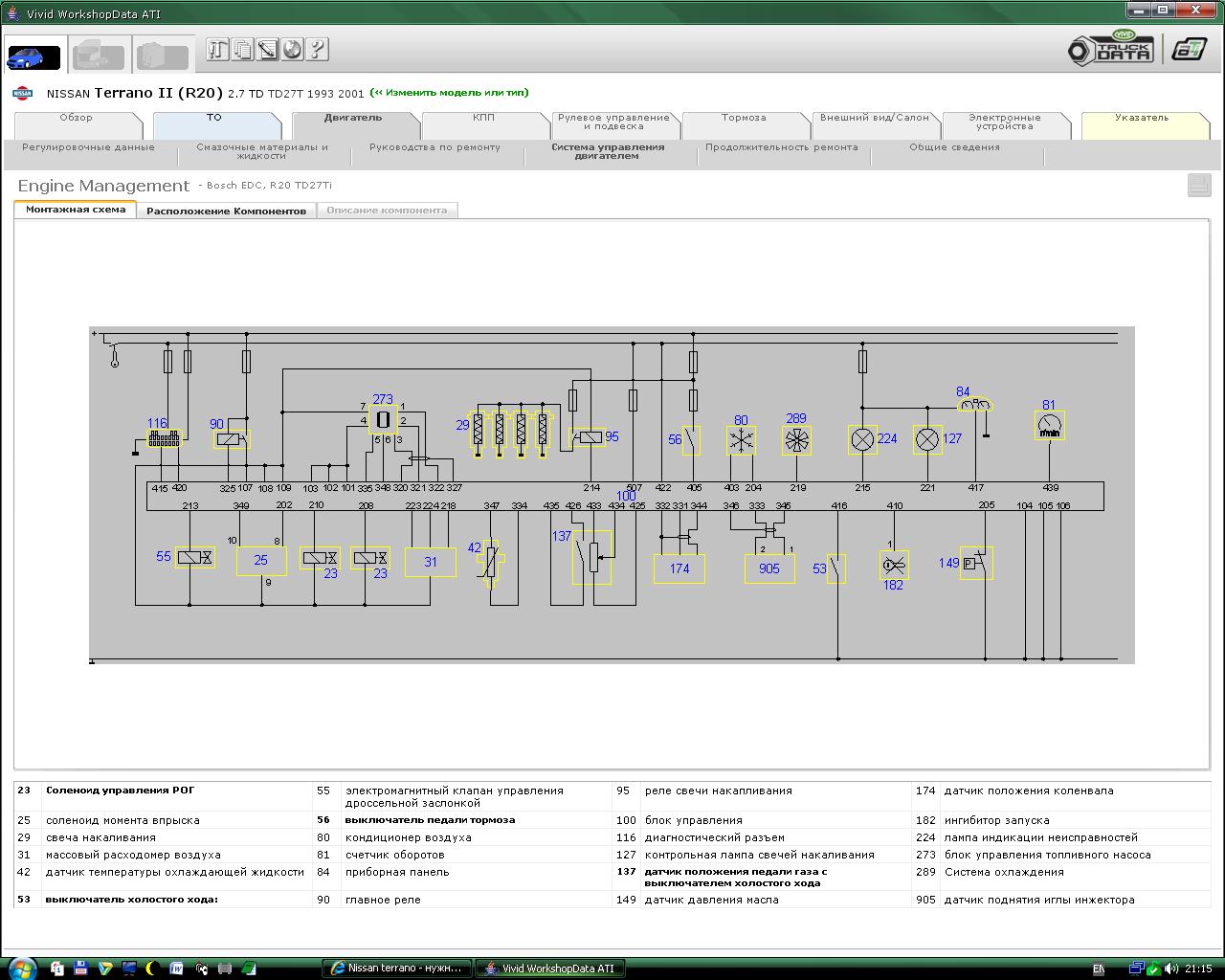

Tolerance Data 2009 -схемка отттуда

[HSV]

что еще нужно пиши

2,7.rar

[MegaDED]

что еще нужно пиши



Огромное Спасибище!!!! постораюсь разобратся...
