здравствуйте. произошел обрыв проводов соединения датчика с автономным контролером шдк, теперь незнаю как подсоеденить, от датчика выходят пять проводов серый,белый,желтый,красный,черный, серый и белый подогрев, а остальные как подсоединять незнаю,а от контролера идут 7 проводов, плюс и минус толстые провода подсоеденяются к подогреву как я понимаю,а остальные желтый красный зеленый синий и огаленный незнаю. Помогите пожалуйста с распиновкой очень нужно.обрыл весь интернет информации нет. подходящей темы ненашел,извините что пишу не в той теме!

Вот мануал на русском

LC_1_RUS.rar

спосибо за информацию!а какие провода подключать к автономному контролеру алс-1,

Изменено 16 мая, 201213 г. пользователем genk

Качество фото ужасное, половину цветов не разобрать... какие там цвета в каких пучках?



3-х проводной пучок: Белый +12В, синий - масса электроники, коричневый - масса нагревателя



5-ти проводной пучок: красный - провод калибровки, желтый - аналоговый выход 1, белый - аналоговый выход 2, черный и зеленый - аналоговая масса

лень мануал посмотреть?

Изменено 17 мая, 201213 г. пользователем De-nys

http://drag2ter.com/blog/drag2ter_web/poleznoe/podklyuchenie-innovate-lc-1.html



Фотки дай более качественные и подробные, что и куда идет. В нете видел что провода от датчика сразу в разъем идут.

Изменено 17 мая, 201213 г. пользователем sergchia

http://drag2ter.com/blog/drag2ter_web/poleznoe/podklyuchenie-innovate-lc-1.html



Фотки дай более качественные и подробные, что и куда идет. В нете видел что провода от датчика сразу в разъем идут.

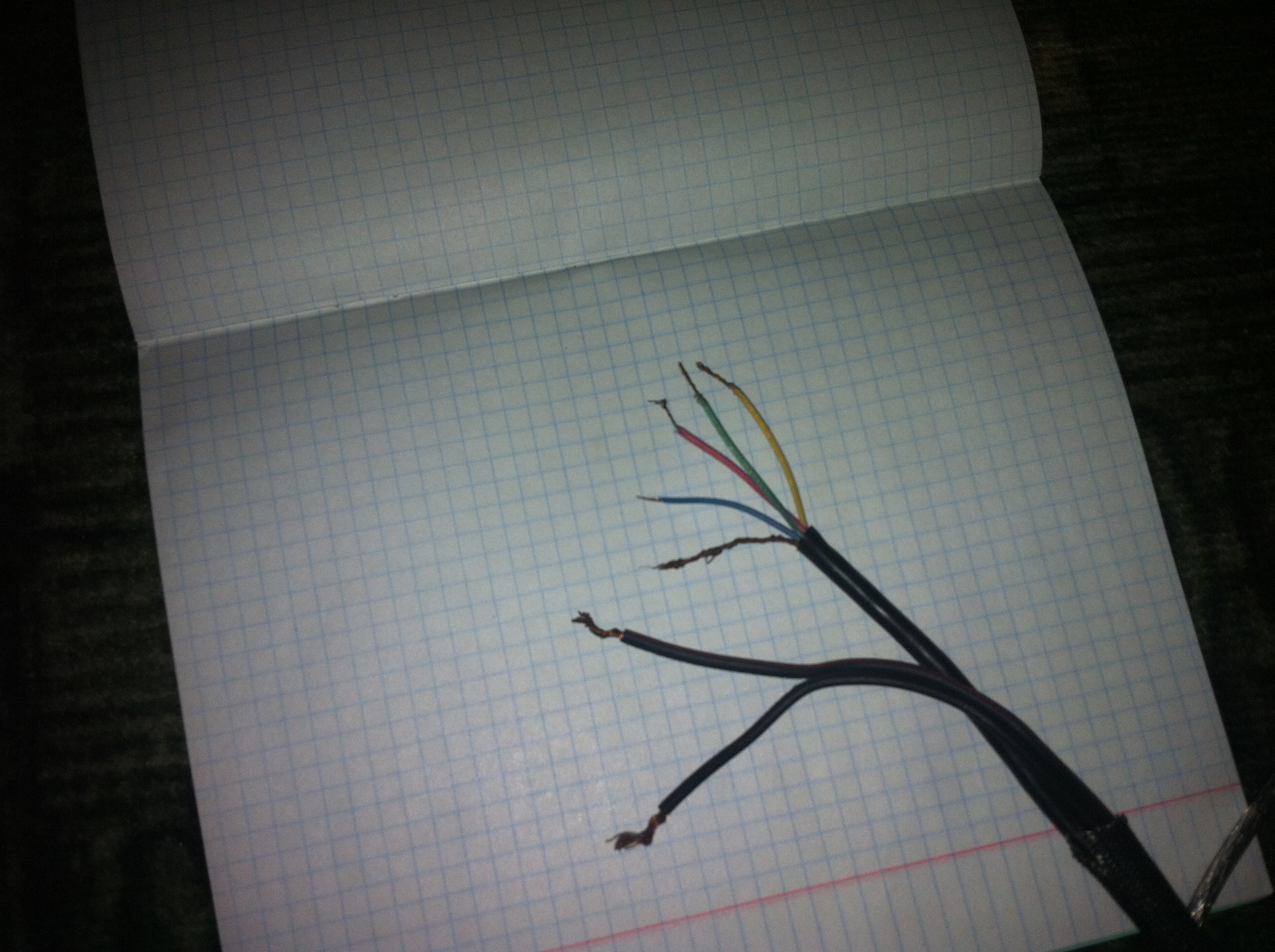

этот пучок идет от контролера алс на подключение шдк, я незнаю какие провода подключать друг к другу от шдк к контролеру,

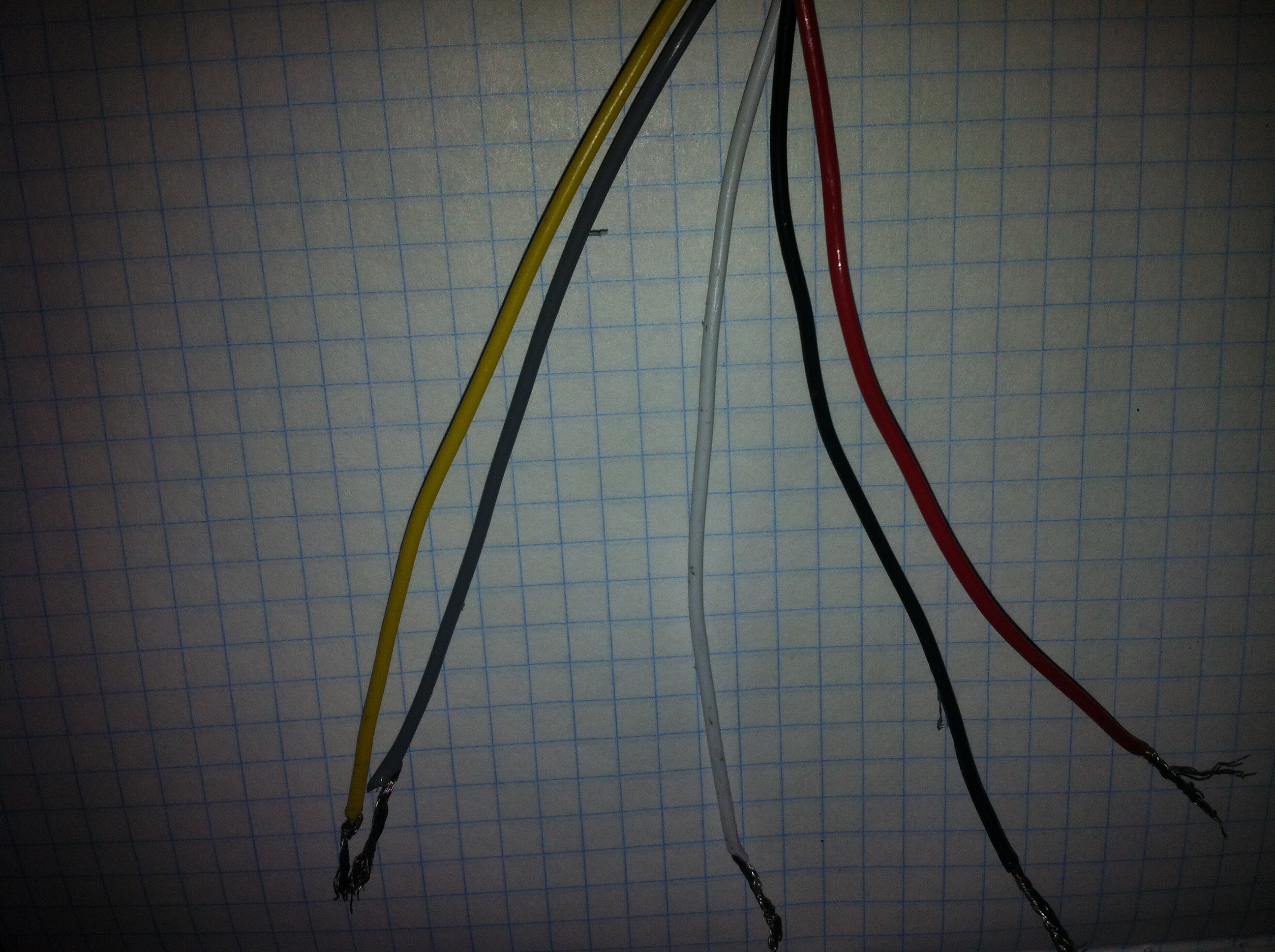

это шдк, серый с зеленым не путать

Читая про твой аппарат нашел между строк вот это.



Aльфаметр ALC-1 производится компанией «Трейд-М» г. Тула, Россия.



И пришел вот туда.



http://www.motor-master.ru/modules.php?name=Asers_Shop&s_op=viewproductdetails&lid=117&cid=3
