Приветствую всех!

Прошу знающих людей помочь разобраться..

Купил пиасини .

Доработал по питанию как советовали . Тему прочитал.

На блоке питания 13.5 в

Пару раз прочитал блок мицу . Пиасини пищал как то . Но читал уверенно

И теперь бп уходит в защиту. Похоже на короткое в пиасиньке

По прежнему определяется в компе

Но при попытке воткнуть БП ..коротец

Что дальше делать не знаю...

Что накрылось... LM???

Я не электронщик . Но паять умею.

Посоветуйте пожалуйста

Изменено 12 февраля, 201610 г. пользователем jaxson52

Приветствую всех!

Прошу знающих людей помочь разобраться..

Купил пиасини .

Доработал по питанию как советовали . Тему прочитал.

На блоке питания 13.5 в

Пару раз прочитал блок мицу . Пиасини пищал как то . Но читал уверенно

И теперь бп уходит в защиту. Похоже на короткое в пиасиньке

По прежнему определяется в компе

Но при попытке воткнуть БП ..коротец

Что дальше делать не знаю...

Что накрылось... LM???

Я не электронщик . Но паять умею.

Посоветуйте пожалуйста

Пищат там только индуктивности в обвязках питания(LM2576) и бут пина(MC34063).Возможно что одна из них сгорела.Я вместо LM, P-канальный полевик поставил и выкинул её обвязку.Можно поставить IRLML6402 или IRF7614.



[6402] [7614]

Изменено 12 февраля, 201610 г. пользователем VALVE



Пищат там только индуктивности в обвязках питания(LM2576) и бут пина(MC34063).Возможно что одна из них сгорела.Я вместо LM, P-канальный полевик поставил и выкинул её обвязку.Можно поставить IRLML6402 или IRF7614.



[6402] [7614]



Спасибо за ответ .

Будем пробовать.

Я пока не могу сообразить как вычислить коротец. Плюс на массу звонится . Начиная с разъема питания

Спасибо за ответ .

Будем пробовать.

Я пока не могу сообразить как вычислить коротец. Плюс на массу звонится . Начиная с разъема питания

отдайте тому кто разбирается

Когда совсем не могу найти замыкание,то делаю так : Отключаю 3\5 в. потребителей.Закрываю "обьект" линзой (большой) что бы видеть результат.Подаю питание с АКБ 6\12 в.(что подвернется).После этого коротыш куда то "испаряется".

Когда совсем не могу найти замыкание,то делаю так : Отключаю 3\5 в. потребителей.Закрываю "обьект" линзой (большой) что бы видеть результат.Подаю питание с АКБ 6\12 в.(что подвернется).После этого коротыш куда то "испаряется".

А.. Отключаете 3\5 в потребители это какие?

И какой объект?

Выпаивал и индукционники. И кондеры. Прозванивал отдельно. Вроде целые

Осталось только перепаять целиком.

Извиняюсь за безграмотность.

Я так понял что на полевиках схема надежнее?

Может имеет смысл вообще припаять вот такую штуку.. Вопрос только куда

Изменено 12 февраля, 201610 г. пользователем jaxson52

Я здесь ранее создавал тему по переделке нестандартной пиасини.Там есть и схема питания.У меня ,после того,как попутал полярность,коротнуло в межслойке.Там и выпалил.После пробросил воздушкой.

Я здесь ранее создавал тему по переделке нестандартной пиасини.Там есть и схема питания.У меня ,после того,как попутал полярность,коротнуло в межслойке.Там и выпалил.После пробросил воздушкой.

В смысле короткое меж слоями может быть?

Тему прочитал.

В смысле короткое меж слоями может быть?

Тему прочитал.

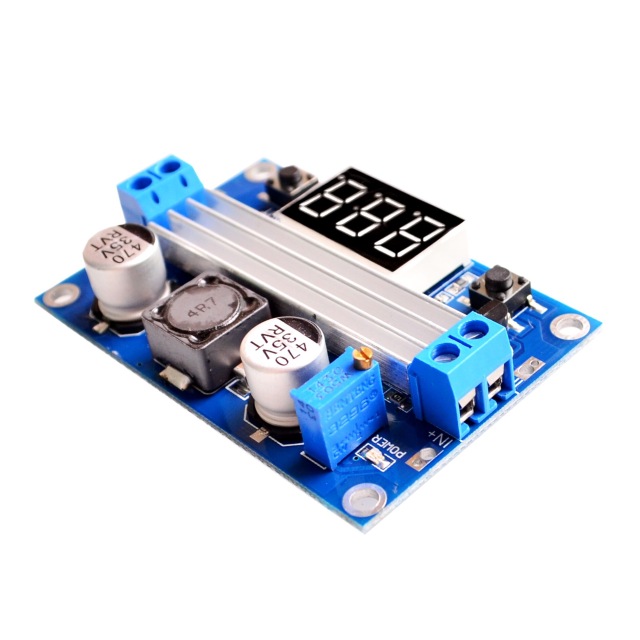

Может вот такую штуку прикрутить ? Dc-dc

По сути готовая схема. Только понять куда припаять

Изменено 12 февраля, 201610 г. пользователем jaxson52

Если питание адаптера производится от стабилизированного бп или аккумулятора,то смысл в LM2576 отпадает,достаточно полевой транзистор поставить,так как режим работы по сути там ключевой,открыт-закрыт.В последних версиях пиасини печатная плата двухслойная,а не многослойная как у Вадима.DC-DC нет смысла применять.Можно "поднять" ноги LM от платы и проверить на наличие кз.Следующая будет МС так как также питается от 12 вольт.

Отпаял обе. Ничего не изменилось. Так и коротит

Отпаял обе. Ничего не изменилось. Так и коротит

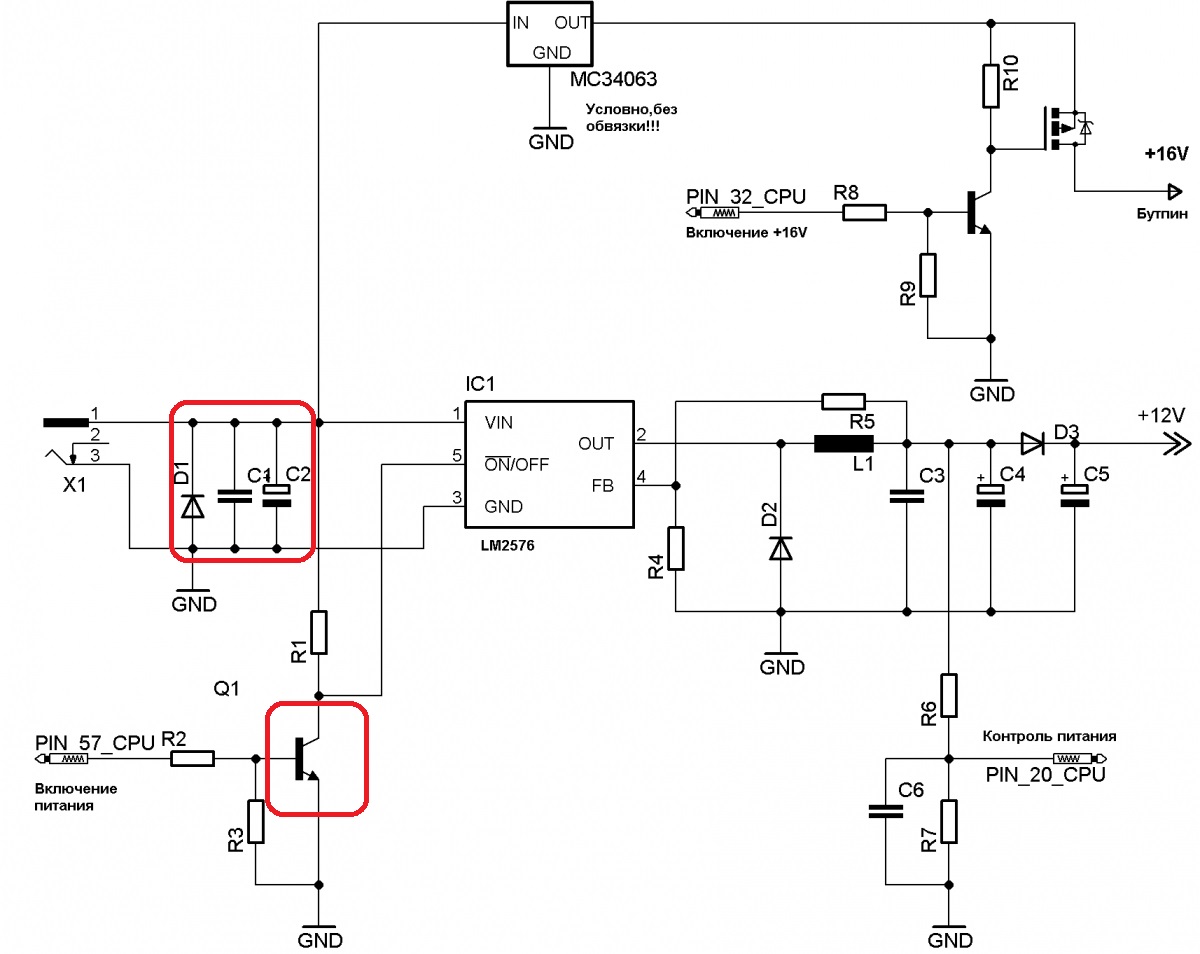

Вот схема любезно предоставленная Вадимом в ветке по доработке редкой версии пиасини:

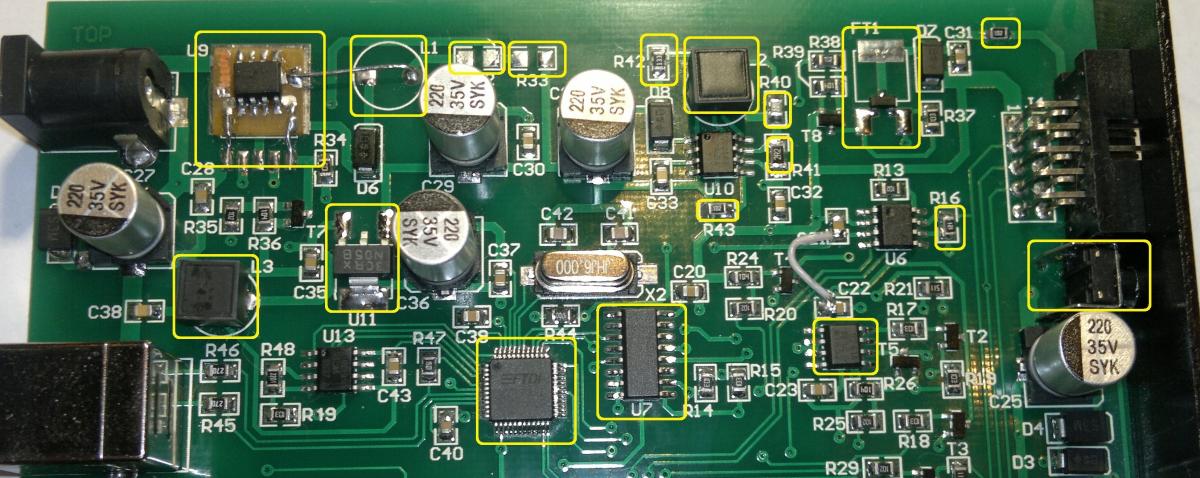

Красным выделены детали на входе питания+12В

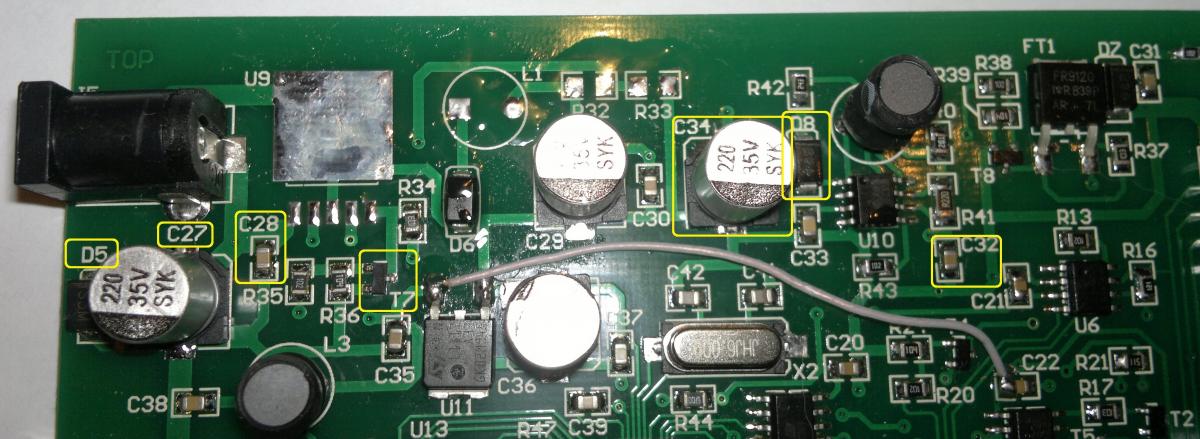

Вот ещё пара фото

Большое спасибо! Буду разбираться.

А все что обведено на фото..номиналы те же остаются?

Большое спасибо! Буду разбираться.

А все что обведено на фото..номиналы те же остаются?

Так фото с рабочей пиасини сделано...

Valve.. Скажите пожалуйста- а в качестве L3 что использовали?

И для чего перемычку перекинули не как в изначально китайской?

У меня просто один в один. Думаю что производитель тот же

Valve.. Скажите пожалуйста- а в качестве L3 что использовали?

И для чего перемычку перекинули не как в изначально китайской?

У меня просто один в один. Думаю что производитель тот же

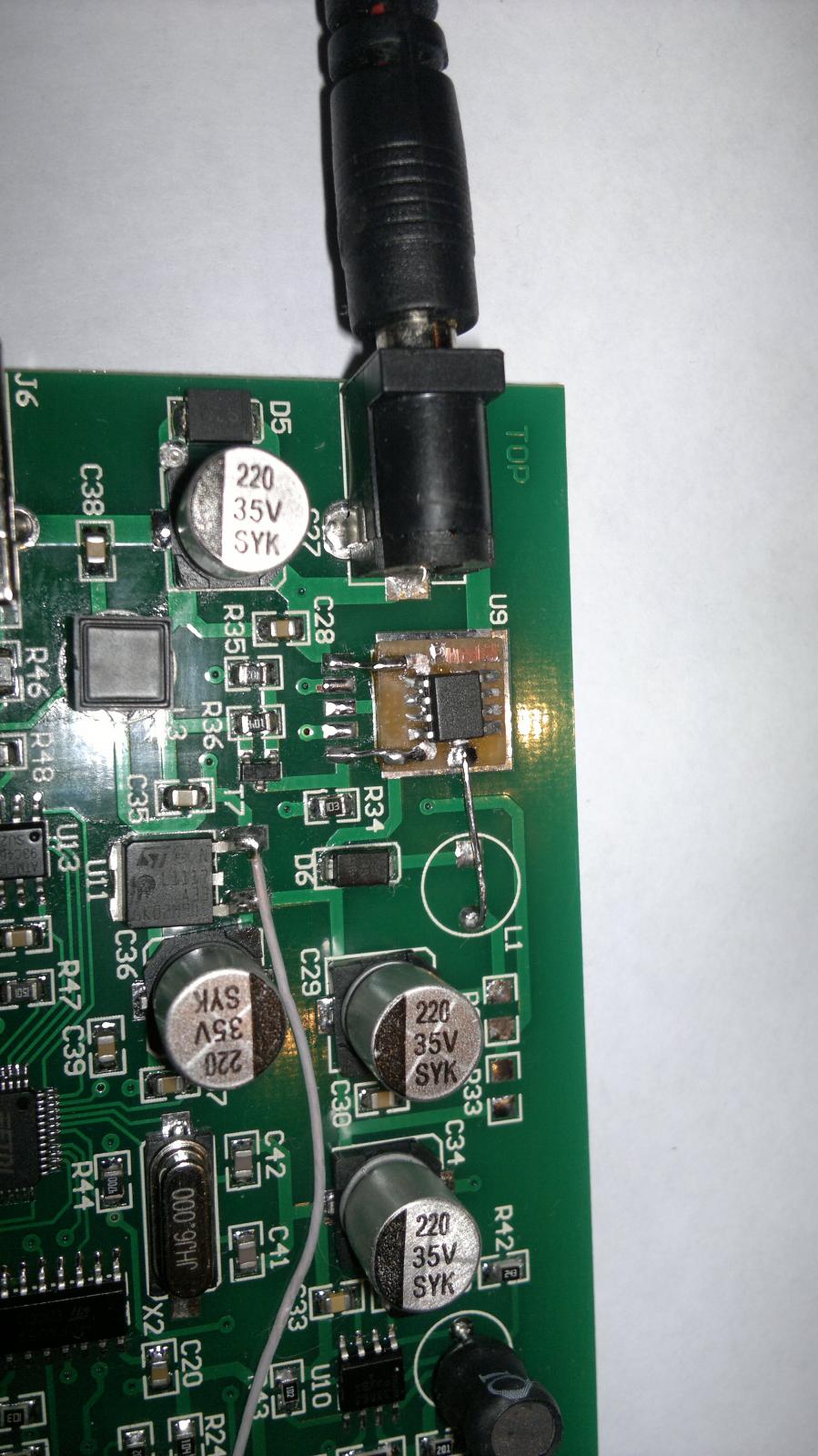

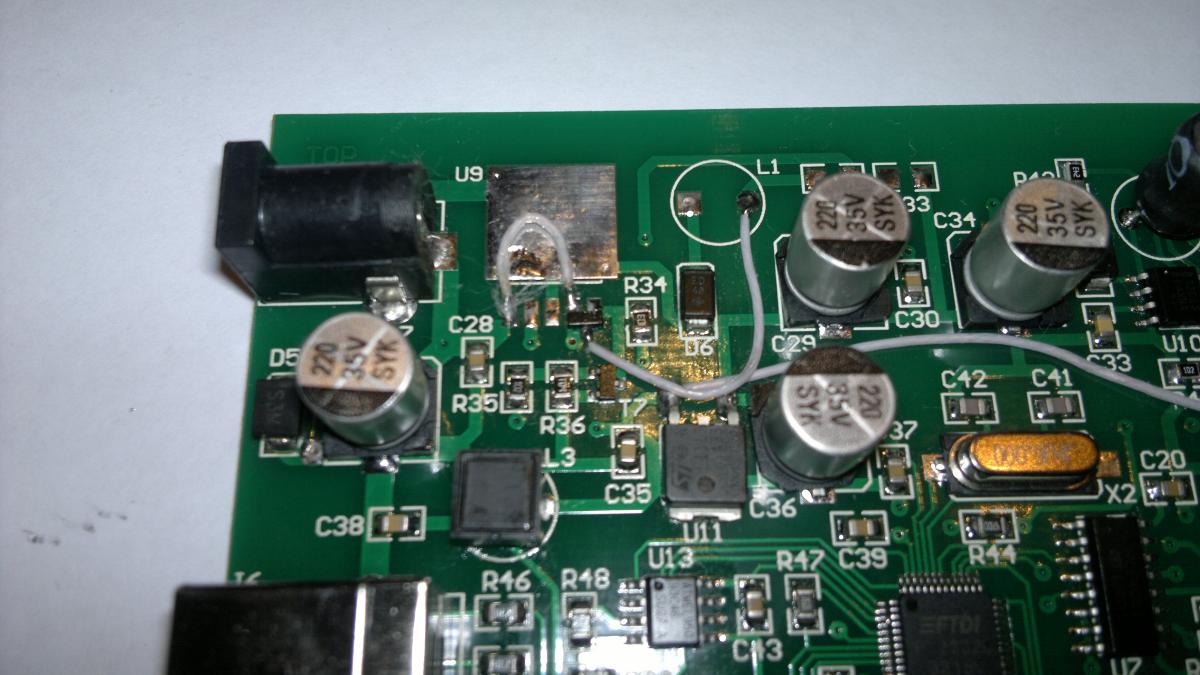

Я радикально всё перепаял.Индуктивности поставил в SMD исполнении,L3 на 220мкГн стоит(она кстати не особо принципиальна,фильтрует питание +5 в с юсб).Перемычка(если речь о питании SI9241) не принципиально откуда делается,важно чтобы там было +5в с юсб(вход это стабилизатора или конденсатор по питанию 3 ноги MC2551)не имеет значения.Вот фото итогового варианта

Уверен повторять такое не стоит

Да уж...жесть))))

Хоть в космос

Удалось козу найти?

Пока нет. Завтра на свежую голову

В общем сегодня сходил на радио рынок.

И никто не взялся за эту работу.

Все руками разводят.

Либо не охота возится ,либо просто такие специалисты.

Говорят мол это может быть что угодно. Вплоть до процессора.

Придётся самому.

Можно ли как то разделить на несколько участков схему?

Чтобы по участкам искать?

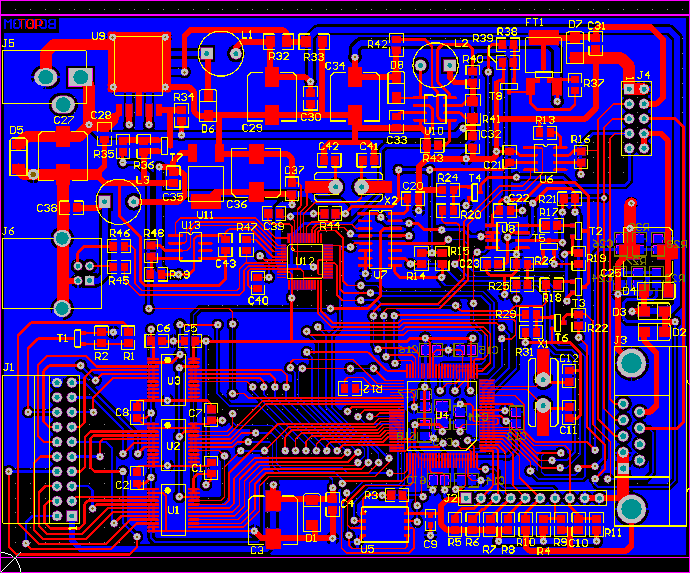

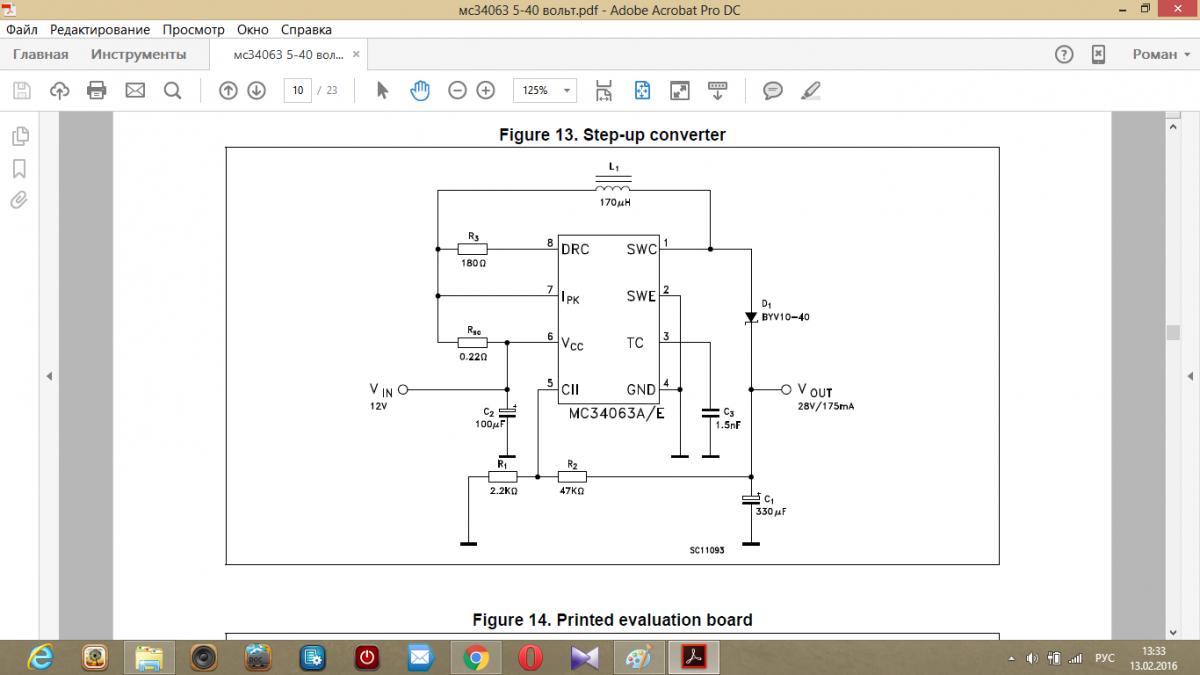

Нашёл вот эту схему
