Опубликовано 3 мая, 201510 г. Я его шил через переходник usb-com. А вот на счет чтения тяжелый вопрос. Подключал из этих материалов: https://mega.co.nz/#!UEgzGC6Q!zVbXXAPPThvSp_9VuMvusgsg2FOVMECQJn3m9aCXEdQ? какой usb com брал? Изменено 3 мая, 201510 г. пользователем valexis
Опубликовано 3 мая, 201510 г. ...вот интурист подтянулся))) Все, естественно через u-link или подобные там написано,что в режиме crp 3 доступ к пин блокируется,так мне j tag и не нужен.Тх Rx должен работать но по др схеме.
Опубликовано 3 мая, 201510 г. Вот и хз что такое. Сам не пойму. Проц ни жлинком ни rs232 не шьется Еще раз повторяю через переходник шиться не будет!!! чтоб щилось надо разобрать этот переходник посмотреть что за микросхема стоит в качестве усб - уарт найти на ней tx rx запаяться к ним и к кесу. Вот тогда будет шить
Опубликовано 3 мая, 201510 г. там написано,что в режиме crp 3 доступ к пин блокируется,так мне j tag и не нужен.Тх Rx должен работать но по др схеме. ...а кто тебе про ж-таг говорил? все по uart
Опубликовано 3 мая, 201510 г. В общем это камень практически не убиваемый! даже если его заблокировать через jlink то можно через внутренний бутлоадер его стереть и записать заново.
Опубликовано 3 мая, 201510 г. так производитель это воплотил в жизнь создавая этот камень! Даже если взять чистый камень в нем уже UART для внутреннего бутлоадера. И его не возможно стереть. Не конектиться jlinkom. На 110 ногу подал +. А реакций 0 Забей уже на jlink теперь тебе поможет толко uart
Опубликовано 3 мая, 201510 г. Не конектиться jlinkom. На 110 ногу подал +. А реакций 0 ...я писал U-LINK это не опечатка. С процем можно работать по uart. Вообщем киты теперь не будут ложить ж-линк в набор только разбери свой usb-com и выпаяй провода до микросхемы преобразователей уровней. после нее уарт 12вольтовый а тебе надо от 3-5 вольт ...я кидал питание с самого проца, хз какое оно там
Опубликовано 3 мая, 201510 г. 7. Additional resources [1] UART ISP implementation on the LPC1768 using the mbed platform http://mbed.org/cookbook/lpc-bootloader [2] UART ISP for the LPC1100/LPC1300/LPC1700/ LPC2000 http://sourceforge.net/projects/lpc21isp/ [3] UART ISP for the Linux platform [4] UART ISP written in Python http://code.google.com/p/lpcflash/ http://sourceforge.net/projects/nxpprog/ [5] UART ISP written in Python for the LPC2000 series http://sourceforge.net/projects/pylpctools/

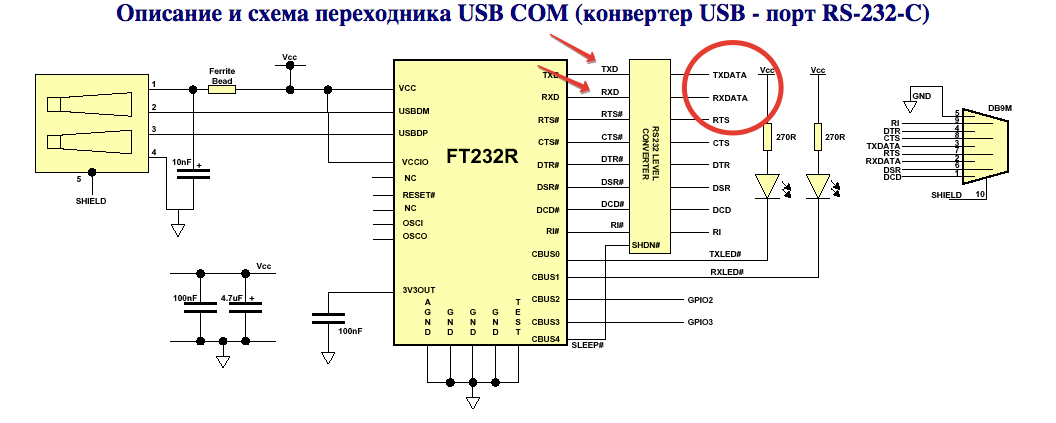

Опубликовано 3 мая, 201510 г. Я указал стрелками откуда надо брать RX TX !!! то что обвел кругом оттуда нельзя брать !!! Изменено 3 мая, 201510 г. пользователем astronom
Опубликовано 3 мая, 201510 г. кто то схему подключения выкладывал ранее по uart Там надо премычку кинуть с 1 на 13 и подать питание через усб Если красный свет горит то кес не в режиме программирования. Очень важно если поставили перемычку и подали питание свет красный не должен гореть
Опубликовано 3 мая, 201510 г. Я указал стрелками откуда надо брать RX TX !!! то что обвел кругом оттуда нельзя брать !!! так,получается никто не мог законектится напрямую через сом
Опубликовано 3 мая, 201510 г. кто то схему подключения выкладывал ранее по uart Там надо премычку кинуть с 1 на 13 и подать питание через усб Если красный свет горит то кес не в режиме программирования. Очень важно если поставили перемычку и подали питание свет красный не должен гореть https://mega.co.nz/#!UEgzGC6Q!zVbXXAPPThvSp_9VuMvusgsg2FOVMECQJn3m9aCXEdQ? вот полный мануал по flash magic для кеса и к тага Изменено 3 мая, 201510 г. пользователем valexis
Опубликовано 3 мая, 201510 г. кто то схему подключения выкладывал ранее по uart Там надо премычку кинуть с 1 на 13 и подать питание через усб Если красный свет горит то кес не в режиме программирования. Очень важно если поставили перемычку и подали питание свет красный не должен гореть Делал так по этой схеме напрямую с COM порта ,но чёт законектица не получилось,диод не горел
Опубликовано 3 мая, 201510 г. А у меня наоборот диод горит и не тухнет))). Когда он тух я шить по uart)))

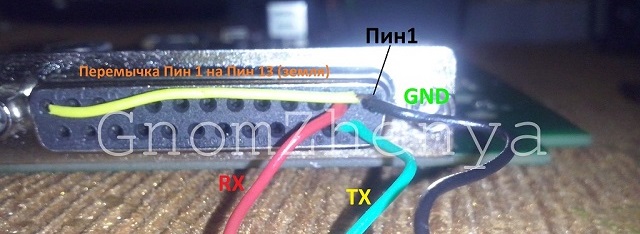

Опубликовано 3 мая, 201510 г. только там есть неточность. надо перемычку кинуть с 1 на 13. Но там нет GND!! минус я кидал в другое место на плате. Там где минус jlink паяется
Опубликовано 3 мая, 201510 г. Делал так по этой схеме напрямую с COM порта ,но чёт законектица не получилось,диод не горел По тому что вы соединяли через ком порт. В ком порте уже согласователь уровней стоит по этому не конектится. Вы вообще читаете посты выше я картинку привел. Все больше на эту тему писать не буду. Все разжевал вы не поймете никак!! Для прошивки нужен UART а не COMPORT А у меня наоборот диод горит и не тухнет))). Когда он тух я шить по uart))) ЧТоб проверить сначала перемычку поставь с 1 на 13 контакт а потом подай питание усб. Красный не должен гореть это означает что в режиме программирование проц стал Изменено 3 мая, 201510 г. пользователем astronom
Опубликовано 3 мая, 201510 г. только там есть неточность. надо перемычку кинуть с 1 на 13. Но там нет GND!! минус я кидал в другое место на плате. Там где минус jlink паяется здесь ток по к тагу: https://mega.co.nz/#!RBBijaaB!YKu4xxeeN2COFGy4z_Esy47r8XckS9siqlK_YUyNpF0
Опубликовано 3 мая, 201510 г. По тому что вы соединяли через ком порт. В ком порте уже согласователь уровней стоит по этому не конектится. Вы вообще читаете посты выше я картинку привел. Все больше на эту тему писать не буду. Все разжевал вы не поймете никак!! Для прошивки нужен UART а не COMPORT ЧТоб проверить сначала перемычку поставь с 1 на 13 контакт а потом подай питание усб. Красный не должен гореть это означает что в режиме программирование проц стал Голова ночью плохо сображает)))Теперь всё прорисовывается,делал по этой картинке напрямую с ком порта,теперь понял ,нужен USB to COM вскрывать его и от туда брать Rx Tx и как я понял землю надо на плату сажать.
