Микас 7.1

[Vovan194]

Доброе время суток.

Помогите определить микросхему.Управление затворами ключей КЗ. Микас 7.1....-01.

заранее благодарен.

[JohnFirst]

Я ставил в микас 7.2 микру TPS2814 из января , всё Ok



Доброе время суток.

Помогите определить микросхему.Управление затворами ключей КЗ. Микас 7.1....-01.

заранее благодарен.

А импульсы с ключей диодной контролькой снимал ?

[Vovan194]

Я ставил в микас 7.2 микру TPS2814 из января , всё Ok





А импульсы с ключей диодной контролькой снимал ?

Ситуация следующая.Если не так что прошу поправить. После пуска сильно трусит мотор,снял блок подсоединил на столе через 58-Х генератор.Искра красная слабая.Подсоединил вместо катушки диод через килоом,если сделать в программе маленькую частоту- диод не тухнет полностью.Пробовал затвор ключа на массу тоже не тухнет.А если на затвор светодиод подсоединить- отчетливо видно полное затухание

[JohnFirst]

Ситуация следующая.Если не так что прошу поправить. После пуска сильно трусит мотор,снял блок подсоединил на столе через 58-Х генератор.Искра красная слабая.Подсоединил вместо катушки диод через килоом,если сделать в программе маленькую частоту- диод не тухнет полностью.Пробовал затвор ключа на массу тоже не тухнет.А если на затвор светодиод подсоединить- отчетливо видно полное затухание

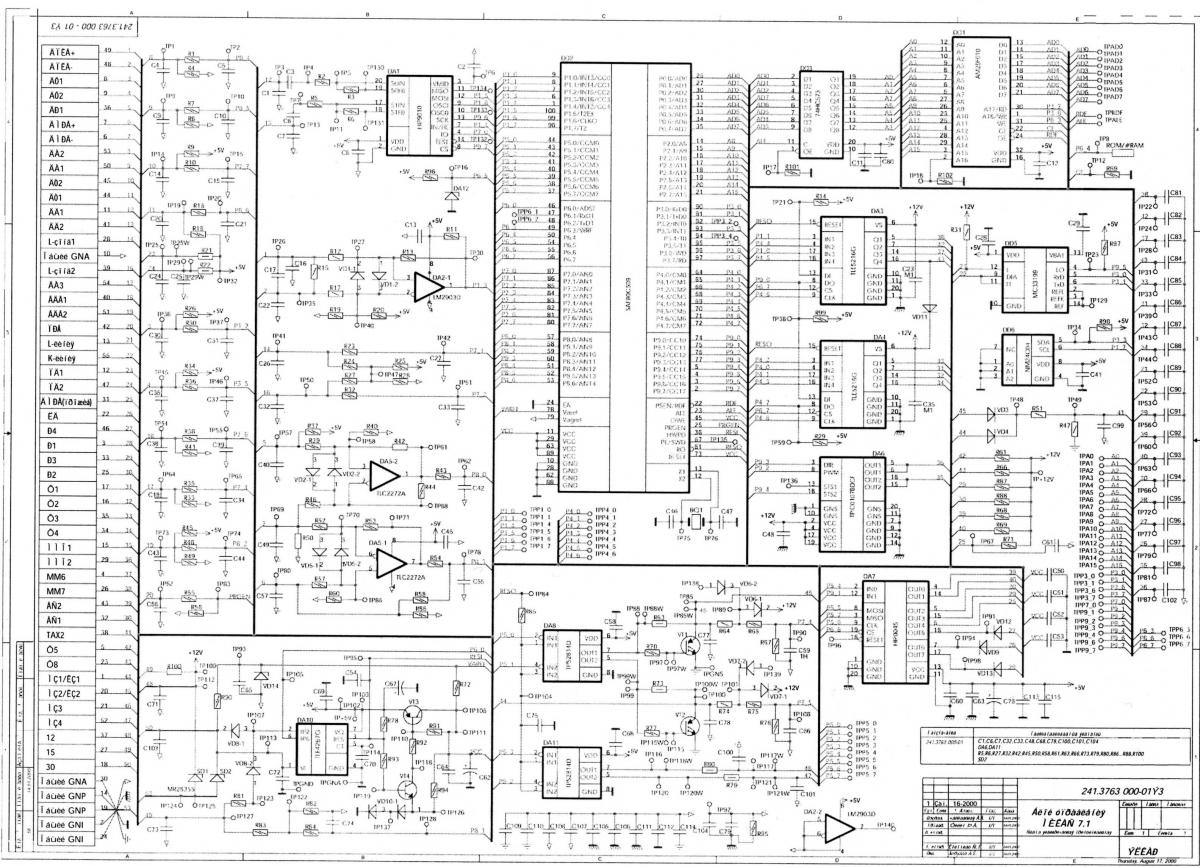

Я думаю можно проще , вот эта схема микра DA8 , блок на машину ,диодную контрольку в руки и смотрим где теряется сигнал.

[exe-111]

Это TPS2814.



TPS2811, TPS2812, TPS2813, TPS2814, TPS2815 (DUAL HIGH-SPEED MOSFET DRIVERS).PDF



Если искра слабая на обоих ключах, то можно попробовать заменить их.

Изменено 4 мая, 2013 пользователем exe-111

[exe-111]

И кстати на плате диода не хватает, возможно и возле второго ключа его тоже нет. Вот тут всё видно - http://www.auto-bk.r...attach_id=40631

Изменено 4 мая, 2013 пользователем exe-111

[Vovan194]

диод вернул на место. а проясни пожалуйста что за транзистор 14n36gv?

чем можно заменить?

[exe-111]

Это высоковольтный IGBT - HGT1S14N36G3VLS (14A, 360V N-CHANNEL, LOGIC LEVEL, VOLTAGE CLAMPING IGBTS).PDF





Заменить можно на такой же или на BTS2140, ISL9V3040, GB10NB37LZ, IRGS14C40L.

Изменено 4 мая, 2013 пользователем exe-111

[Vovan194]

спасибо добрый человек! утром в магазин.что не понятно будет спрошу
