Гранта непонятки.

  •
Автор Гост
в Помощь Начинающим Диагностам

Featured Replies

Опубликовано

Добрый вечер. Проблема, прошивка I484GI06, кондиционер, проблем нет, но стоит нажать кнопку вкл. конд. а потом отключить, не выключается компрессор и всо. Стоит сделать сброс и все работает нормально до нажатия кнопки вкл кондиционера. Может кто сталкивался?

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/
Поделиться на другие сайты
Опубликовано

ошибки есть?

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/#findComment-483862
Поделиться на другие сайты
Опубликовано

Я ТОЖ НЕ НАШЕЛ ЭТ ПРОБЛЕМУ

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/#findComment-483867
Поделиться на другие сайты
Опубликовано

все равно не понятно кто чем смотрел и есть ли ошибки,да и лично мне интересно гранты обе новые наверняка - какой у них пробег на момент проблемы?

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/#findComment-483869
Поделиться на другие сайты
Опубликовано
  • Автор

Обрыв или замыкание - или + цепи управления реле вентилятора всо

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/#findComment-483872
Поделиться на другие сайты
Опубликовано

сканматик 2?

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/#findComment-483873
Поделиться на другие сайты
Опубликовано
  • Автор

Смотрел МТ10, пробег 6тыр



На пине D3 до нажатия на кнопку конд. 0v

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/#findComment-483874
Поделиться на другие сайты
Опубликовано

ошибка Р0480? какой блок управления?

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/#findComment-483905
Поделиться на другие сайты
Опубликовано
  • Автор

11186-1411020-22

Номер ошибки не помню- Обрыв или замыкание - или + цепи управления реле вентилятора всо

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/#findComment-483912
Поделиться на другие сайты
Опубликовано

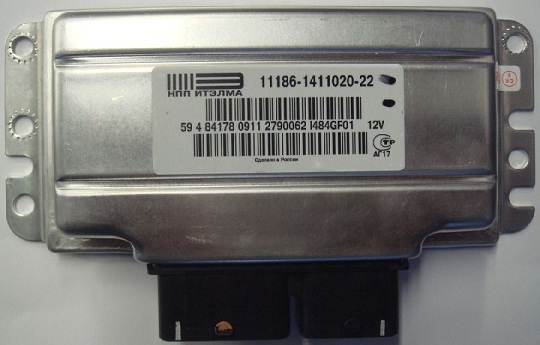

I484GI06 11186-1411020-22 M74, серийная версия, LADA GRANTA 1.6L 8V





если верить схемам то D3 и G1 идут с датчика температуры двигателя ,на них ноль показывает,распиновку ищу



мысль пришла может масса где то не закручена..


Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/#findComment-483919
Поделиться на другие сайты
Опубликовано
  • Автор

може это



вот это хорошая мысль а где?

Новая папка.rar

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/#findComment-483924
Поделиться на другие сайты
Опубликовано

файл в каком формате? открыть не могу

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/#findComment-483927
Поделиться на другие сайты
Опубликовано
  • Автор

№

Назначение вывода

№

Назначение вывода



Секция X2



Секция X1

A1

Выход. Реле муфты кондиционера

A1

Вход. Датчик коленвала А

A2

Вход. Датчик педали акселератора 2

A2

not connected

A3

Вход. Датчик педали акселератора 1

A3

Вход. Датчик детонации. Клемма 1

A4

Питание датчика акселератора 1

A4

not connected

B1

Выход. Доп. реле стартера

B1

Вход. Датчик коленвала В

B2

Вход. Датчик давления хладагента (1 и 3 уровень.)

B2

not connected

B3

Вход. Выключатель педали сцепления

B3

Вход. Датчик детонации. Клемма 2

B4

Питание датчика акселератора 2

B4

Выход. Главное реле

C1

Выход. Реле вентилятора 2

C1

not connected

C2

Вход цифоровой. Педель тормоза инверсный

C2

Вход. ДТВ

C3

Вход цифоровой. Педель тормоза прямой

C3

Вход. ДМРВ

C4

Масса датчика педали акселератора 1

C4

Выход. Нагреватель ДК 1

D1

Выход. Реле вентилятора 1

D1

Масса ДК 2

D2

К-Line

D2

not connected

D3

Вход. Запрос на включение кондиционера

D3

Вход. ДТОЖ

D4

Масса датчика педали акселератора 2

D4

not connected

E1

Выход. Главное Реле

E1

Масса датчиков положения дроссельной заслонки

E2

Выход. Сигнал расхода топлива

E2

not connected

E3

Выход. Датчик скорости автомобиля

E3

not connected

E4

Масса электроники

E4

Выход. Клапан КПА

F1

Выход. Лампа "Check Engine"

F1

Масса ДМРВ, ДТВ

F2

Вход. Клемма 15 замка зажигания

F2

Вход. Датчик скорости автомобиля

F3

Вход. Датчик давления хладагента (2 уровень)

F3

not connected

F4

Выход. Сигнал на тахометр

F4

Выход. Форсунка 1-го цилиндра

G1

Выход. Реле топливного насоса

G1

Масса ДТОЖ

G2

Масса силовых каскадов

G2

not connected

G3

Масса силовых каскадов

G3

not connected

G4

Масса силовых каскадов

G4

Выход. Форсунка 2-го цилиндра

H1

+ АКБ после Главного Реле

H1

Масса электроники

H2

+ АКБ после Главного Реле

H2

Масса ДК 2

H3

not connected

H3

not connected

H4

Вход. Диагностика вентилятора

H4

Выход. Форсунка 3-го цилиндра





J1

Замок зажигания, клемма 15





J2

Вход. Датчик положения др. заслонки 2





J3

Вход. ДК 2





J4

Выход. Форсунка 4-го цилиндра





K1

Питание ДМРВ, ДПДЗ





K2

Вход. Датчик положения др. заслонки 1





K3

Вход. ДК 1





K4

Выход. Нагреветель ДК2





L1

Выход. Катушка зажигания 1,4 цилиндра





L2

not connected





L3

not connected





L4

Выход. Привод дросельной заслонки 1





M1

Выход. Катушка зажигания 2,3 цилиндра





M2

not connected





M3

not connected





M4

Выход. Привод дросельной заслонки 2

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/#findComment-483931
Поделиться на другие сайты
Опубликовано

G1 - масса на датчик с Эбу

D3 - сигнал с датчика дтож на Эбу

"На пине D3 до нажатия на кнопку конд. 0v" - как такое без ошибок может быть?





Р0116

ДТОЖ: Сигнал вне допустимого диапазона

Р0117

ДТОЖ: Низкий уровень сигнала

Р0118

ДТОЖ: Высокий уровеньсигнала

без этих кодов или я чего то не понял.

второе по ошибке Р0480

с форумов о работе реле вентилятора

(На реле плюс подаётся постоянно, а контролер второй вывод обмотки коротит на массу.



Если на этом выводе постоянно ноль вольт - контролер пишет ошибку обрыв реле, если 12 вольт - пишет что КЗ на плюс питания. Имеется в виду, что напряжение постоянно независимо от того, включено реле контролером или нет, то есть могут быть и обе ошибки сразу. А правильно - на выводе управления вентилятором12 вольт, дали команду включиться - стало ноль вольт. Выключили - опять 12. Если не соответствует - ошибка. Контроля тока там нет.)

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/#findComment-483938
Поделиться на другие сайты
Опубликовано
  • Автор

разьем другой Секция X2





Секция X2

A1

Выход. Реле муфты кондиционера

A2

Вход. Датчик педали акселератора 2

A3

Вход. Датчик педали акселератора 1

A4

Питание датчика акселератора 1

B1

Выход. Доп. реле стартера

B2

Вход. Датчик давления хладагента (1 и 3 уровень.)

B3

Вход. Выключатель педали сцепления

B4

Питание датчика акселератора 2

C1

Выход. Реле вентилятора 2

C2

Вход цифоровой. Педель тормоза инверсный

C3

Вход цифоровой. Педель тормоза прямой

C4

Масса датчика педали акселератора 1

D1

Выход. Реле вентилятора 1

D2

К-Line

D3

Вход. Запрос на включение кондиционера

D4

Масса датчика педали акселератора 2

E1

Выход. Главное Реле

E2

Выход. Сигнал расхода топлива

E3

Выход. Датчик скорости автомобиля

E4

Масса электроники

F1

Выход. Лампа "Check Engine"

F2

Вход. Клемма 15 замка зажигания

F3

Вход. Датчик давления хладагента (2 уровень)

F4

Выход. Сигнал на тахометр

G1

Выход. Реле топливного насоса

G2

Масса силовых каскадов

G3

Масса силовых каскадов

G4

Масса силовых каскадов

H1

+ АКБ после Главного Реле

H2

+ АКБ после Главного Реле

H3

not connected

H4

Вход. Диагностика вентилятора

Изменено пользователем Гост

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/#findComment-483941
Поделиться на другие сайты
Опубликовано

понял

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/#findComment-483942
Поделиться на другие сайты
Опубликовано

"На пине D3 до нажатия на кнопку конд. 0v " если верить схеме

то датчик температуры испарителя имеет три вывода

один - это плюс с кнопки кондиционера оранжевый с черным

другой постоянный минус

третий это выход с датчика температуры испарителя на выход эбу D3 - запрос на включение кондиционера,поэтому на нем ноль,до нажатия кнопки.

надо плясать от ошибки 0480



на колодку Х2 пин D3.

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/#findComment-483945
Поделиться на другие сайты
Опубликовано

Для начала нужно снять клемму с АКБ Покурить минут 15 потом одеть обратно и проверить, иногда помогает.

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/#findComment-483950
Поделиться на другие сайты
Опубликовано

А может проверить ЭБУ на поподание водички!У них как и у газелей с микасом 12.3-зто нормальное явление.

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/#findComment-483972
Поделиться на другие сайты
Опубликовано

если машина при продаже долго стояла под открытым небом,то может забит быть дренаж(слив) и вода пошла в салон и попала в Эбу.

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/44787-%D0%B3%D1%80%D0%B0%D0%BD%D1%82%D0%B0-%D0%BD%D0%B5%D0%BF%D0%BE%D0%BD%D1%8F%D1%82%D0%BA%D0%B8/#findComment-484014
Поделиться на другие сайты
