Опубликовано 17 июня, 201510 г. Мотал осциллографом DSO QUAD 203, там есть генератор с пошаговым увеличением частоты. какую частоту подаете? а то я подаю 20 кГц раза в четыре медленнее мотает чем на фото
Опубликовано 17 июня, 201510 г. Распиновка видна на видео. Поясню по проводам. Левый разъём снизу второй масса. Третий снизу питание. Правый разъём четвёртый снизу сигнал спидометра. Изменено 17 июня, 201510 г. пользователем Eraser19rus
Опубликовано 18 июня, 201510 г. в общем закончил этот спидометр. Вот видео перескока на нули дальше подмотал сколько нужно и все. Большое спасибо Skyner за помощь. Да кстати если кому надо текст программы генератора с плавным набором частоты для ардуины, обращайтесь. Или могу прямо сюда кинуть.
Опубликовано 19 июня, 201510 г. int pause = 255; int count = 255; void setup() { pinMode(10, OUTPUT); } void loop() { count = count - 1; if (pause == 1) {pause = 2;} if (count == 1) {pause = pause - 1; count = 255;} digitalWrite(10, HIGH); delayMicroseconds(pause); digitalWrite(10, LOW); delayMicroseconds(pause); } Изменено 19 июня, 201510 г. пользователем Eraser19rus
Опубликовано 19 июня, 201510 г. Автор какую частоту подаете? а то я подаю 20 кГц раза в четыре медленнее мотает чем на фото К сожалению не запомнил.

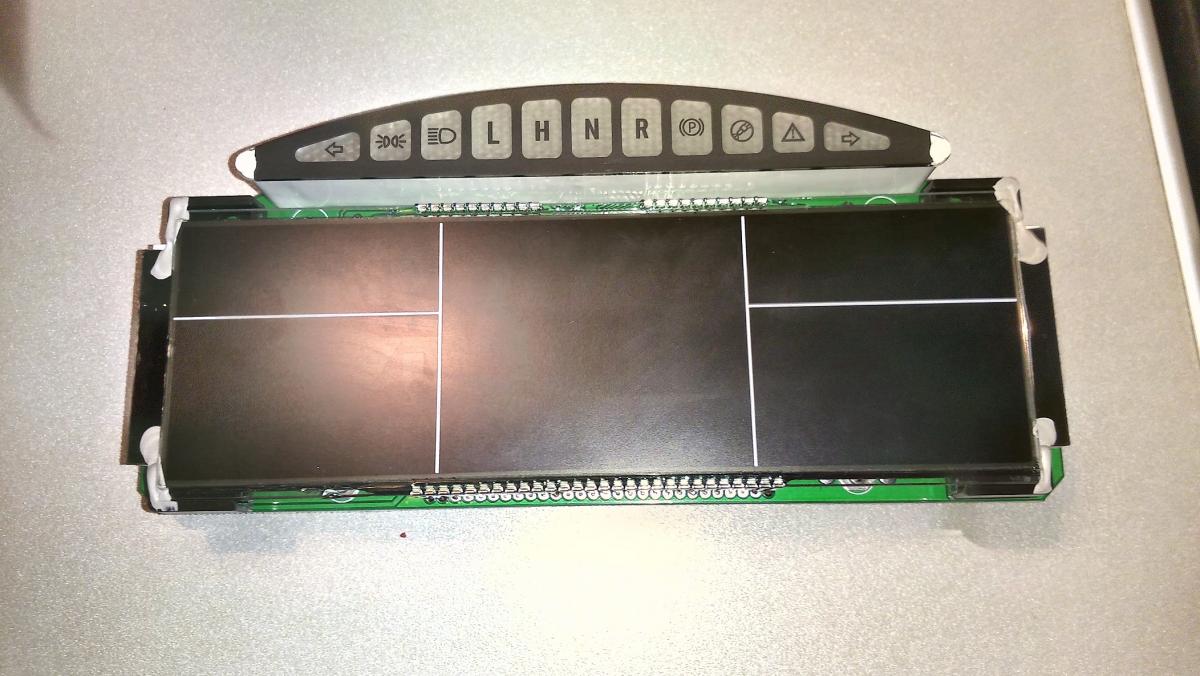

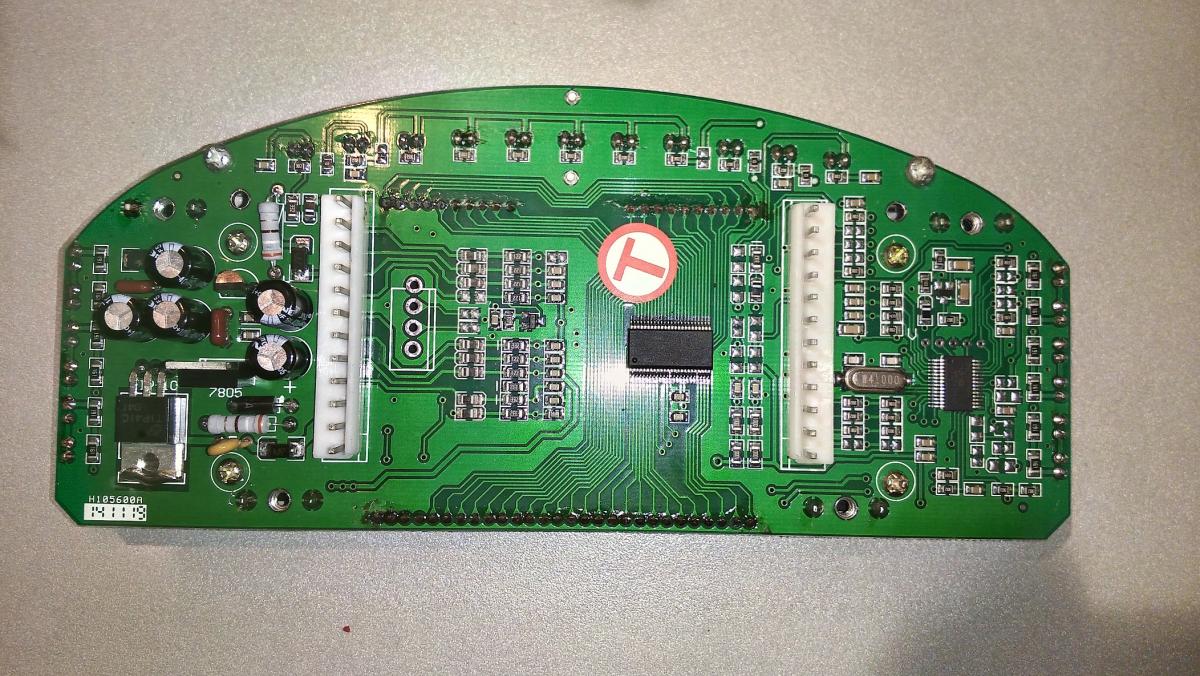

Опубликовано 20 апреля, 20169 г. Всем доброго дня! На руках такая же панель, но распиновка иная. Ни одна схема электрики из интернета не соответствует. Питание идет по 1-2 снизу контактам левой колодки, а сигнал скорости так и не смог найти - подавал сигнал с ардуины на все контакты без потенциала - всеравно 0кмч. В чем может быть дело?
Опубликовано 20 апреля, 20169 г. Наверно надо подавать туда где есть потенциал. Изменено 20 апреля, 20169 г. пользователем Eraser19rus
Опубликовано 20 апреля, 20169 г. быстрее и проще просто прочитать пик 16f1933, что справа стоит, и выставить сколько нужно...
Опубликовано 20 апреля, 20169 г. быстрее и проще просто прочитать пик 16f1933, что справа стоит, и выставить сколько нужно... Извиняюсь за наглость, а дампиком не поделитесь на посмотреть? В личку если не жалко...
Опубликовано 21 апреля, 20169 г. быстрее и проще просто прочитать пик 16f1933, что справа стоит, и выставить сколько нужно... Вроде как там "одноразовый" чип, не пишется. Наверно надо подавать туда где есть потенциал. Боязно чет. Или не стоит бояться?)
Опубликовано 21 апреля, 20169 г. Вроде как там "одноразовый" чип, не пишется. Боязно чет. Или не стоит бояться?) Ну так пробег там каким-то образом сохраняется?! Если есть чем читать PIC, читайте EEPROM... Стереть только PIC не вздумайте!!!
Опубликовано 25 апреля, 20169 г. Наконец то разобрались с распиновкой разъемов. На квадре сфмото Х5 на левой колодке первый снизу это общий, второй и третий - питание (одно постоянное и одно ACC). Причем если подать питание только на ACC, то табло работает но скорость не мотает. Насчет намотки - ардуиной удается добиться скорости максимум ~140кмч (при частоте 3.7кгц), при дальнейшем увеличении частоты скорость падает. Таким темпом месяц ждать((
Опубликовано 8 июня, 20169 г. Добрый день. Принесли такой же будильник. больше 5 км. в минуту не могу разогнать. Подскажите кто чем разгоняет кроме ардиуна
Опубликовано 8 июня, 20169 г. Заказал Ардуину, ждем завтра. Подскажите какие подводные камни при записи программы? никогда раньше не работа с ней.
Опубликовано 9 июня, 20169 г. Сегодня привезли Ардуину. Программой Eraser19rus Крутиит 1800 км/ч. ПРоблем при заливке программы в ардуину не возникает.
