Опубликовано 25 марта, 201510 г. Здраствуйте. Ехал ехал сегодня, вдруг машина заглохла, не заводиться. Подключил ноут, блок не выходил на связь. Насос качал как обычно при повороте ключа. Разобрал блок и увидел голелую дорогу, ту самую которую соединял когда случайно подал 12в на дпкв. Соединил ее подручными средствами, блок стал выходить на связь, но дпкв не видит. Не стал мучать его дальше, подключил старый бош 1.5.4, переподключил форсы. Завелась с пол тыка. Приехал домой пропаял дорогу. Дпкв так же не видит. Куда копать, LM? Изменено 25 марта, 201510 г. пользователем илья филиппов
Опубликовано 25 марта, 201510 г. Автор вот фото дорог, специально распаял https://yadi.sk/i/gKitjLqmfWuS5
Опубликовано 26 марта, 201510 г. Было похожее, перепрошил и все равно не выходил, валялся пару месяцев. Приехала машинка, кинул туда блок свой(проверить) и авто завелось! все заработало- после пару запусков-ЭБУ опять перестал видить ДПКВ. п.с. похоже микруха выходит из строя при коротком промежутке времени.
Опубликовано 26 марта, 201510 г. LM1815 ДПКВ всё верно, соглашусь, но после этой микросхемы ещё стоит 74HC14, вот как раз таки она и подключена к прерыванию процессора, с начало проверить питание на них приходит или нет, а потом осциллографом смотреть, на LM1815 3 пин вход, 10 пин выход, на 74HC14 3пин вход, 6 пин выход
Опубликовано 26 марта, 201510 г. Автор всё верно, соглашусь, но после этой микросхемы ещё стоит 74HC14, вот как раз таки она и подключена к прерыванию процессора, с начало проверить питание на них приходит или нет, а потом осциллографом смотреть, на LM1815 3 пин вход, 10 пин выход, на 74HC14 3пин вход, 6 пин выход Осциллографа к сожалению не имею( Есть еще варианты проверки или только подмена? Осциллографа к сожалению не имею( Есть еще варианты проверки или только подмена? 74нс14 я как понял это триггер шмидта? если на компараторе сделать формирователь сигнала и заменить им лм-ку, т.е. на триггер подать сигнал с компаратора, должно же начать видеть прокрутку?
Опубликовано 26 марта, 201510 г. Автор А не проще штатные микры поменять? И профиль заполните. Поменять к сожалению не вариант, лм-ку достать нереально, блок донор придется брать если не прокатит с формирователем. Обещали помочь с осциллографом как соберу формирователь Изменено 26 марта, 201510 г. пользователем илья филиппов
Опубликовано 26 марта, 201510 г. Автор для чего вообще 2 инвертирующих триггера шмитта стоит? ведь с lm и так должен хороший сигнал идти, нет разве? Изменено 26 марта, 201510 г. пользователем илья филиппов
Опубликовано 27 марта, 201510 г. 74нс14 я как понял это триггер шмидта? если на компараторе сделать формирователь сигнала и заменить им лм-ку, т.е. на триггер подать сигнал с компаратора, должно же начать видеть прокрутку? как вариант? да но для чего вообще 2 инвертирующих триггера шмитта стоит? ведь с lm и так должен хороший сигнал идти, нет разве? как бы первый элемент он усиливает сигнал но инвертирует, а второй элемент просто инвенртирует, у триггера шмита просто такая особенность работы возьми вместо 74нс14 поставь к176лн2 или к561лн2 то же триггеры шмита, только даташит посмотри, и не обращай внимания, что у этих микрух нормальное питание 9 - 12 вольт, как раз токи при питании в 5 вольт это и будет два в одном и усилитель и триггер шмита
Опубликовано 27 марта, 201510 г. Автор как вариант? да но как бы первый элемент он усиливает сигнал но инвертирует, а второй элемент просто инвенртирует, у триггера шмита просто такая особенность работы возьми вместо 74нс14 поставь к176лн2 или к561лн2 то же триггеры шмита, только даташит посмотри, и не обращай внимания, что у этих микрух нормальное питание 9 - 12 вольт, как раз токи при питании в 5 вольт это и будет два в одном и усилитель и триггер шмита Так, формирователь я собрал по схеме которая прикреплена, 74нс14 заменять если на лн, что с обвязкой? Так, отбой по лн, узнал что 74нс14 у нас есть, да еще и в смд Что на счет формирователя? Изменено 27 марта, 201510 г. пользователем илья филиппов

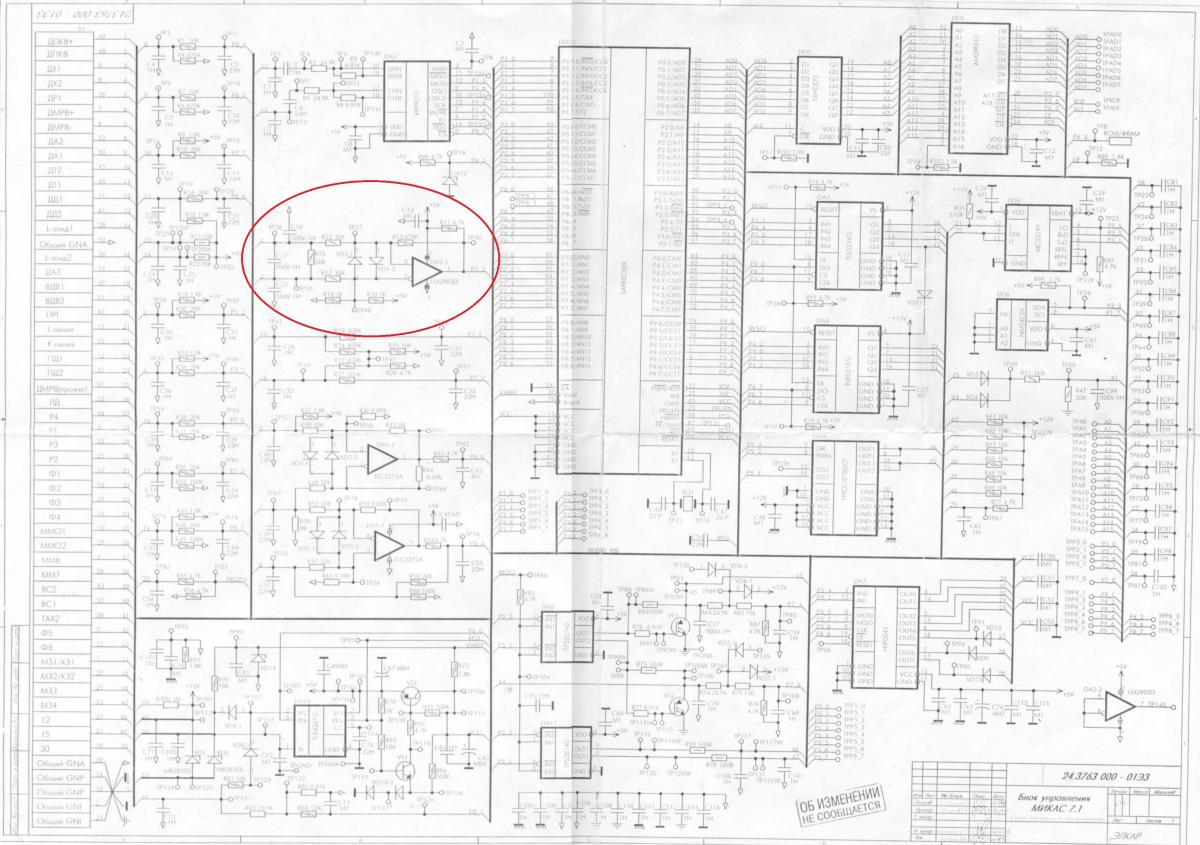

Опубликовано 27 марта, 201510 г. Автор Совершенно случайно наткнулся на схему микаса 7.1, и немного офигел, собранная мною схема формирователя 1 в 1 схема микаса.. Там сигнал с формирователя сразу, без триггера идет на проц... Может и мне так замутить? Единственное отличие это резистор в 4.7к, Растолкуйте мне за что он отвечает в формирователе, и критично ли мне оставить 1к вместо 4.7к (R11 на схеме)
Опубликовано 27 марта, 201510 г. Автор Разобрался, это подтяжка. С 1к ток будет немного поболее, не критично, лм потянет. Завтра проверяю и отпишусь
Опубликовано 30 марта, 201510 г. Автор почему бы и нет, ждём ответа Небольшой отчет. Мозг с компаратора сигнал видит (аля прокрутка), осталось настроить входную цепь. Как закончу выложу нужную схему с номиналами, и что где отпаивал - припаивал

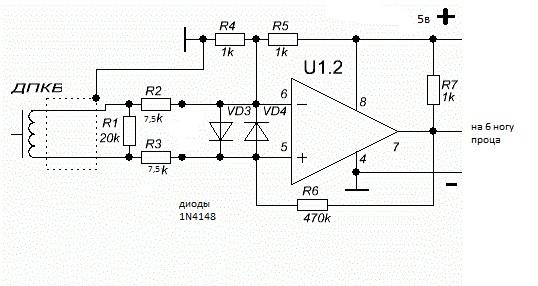

Опубликовано 31 марта, 201510 г. Автор Итак. Отчет. Так как сразу же собрал в корпус от эйфории, фото моего блока не будет, но покажу на других фото. Опять же, это только для тех у кого вылетела lm1815! Как вылетела лм-ка, блок перестает видеться, перегорает дорожка на массу с обратной стороны платы эбу(место отмечено овалом). Если после соединения дорожки блок начинает выходить на связь, ацп в норме и блок шьется, а прокрутки не видит, то есть шанс его восстановить. Сдуваем ЛМ-ку с платы, конденсатор между 48 и 49 ногой, откусываем 48ю ногу (обязательно!), выпаиваем ее. Так же на микросхеме 74нс14 поднимаем 3 и 6 ноги с платы. Паяем схему по сравнению с оригинальной, повысил чувствительность, убрал конденсатор. Компаратор в схеме используем lm2903, по сравнению с лм393 хорошо переносит холод. Припаиваемся к плате эбу: https://yadi.sk/i/iudCrdaGfenxA , проверяем, если все работает, промазываем лаком для ногтей, собираем. Если не заработало, ищем ошибку в собранной схеме.
Опубликовано 31 марта, 201510 г. я думаю что пригодится, в ближайшее время опробую твою идею, но "январь" буду ставить на другую машину, просто микас не хочется катать по логам
