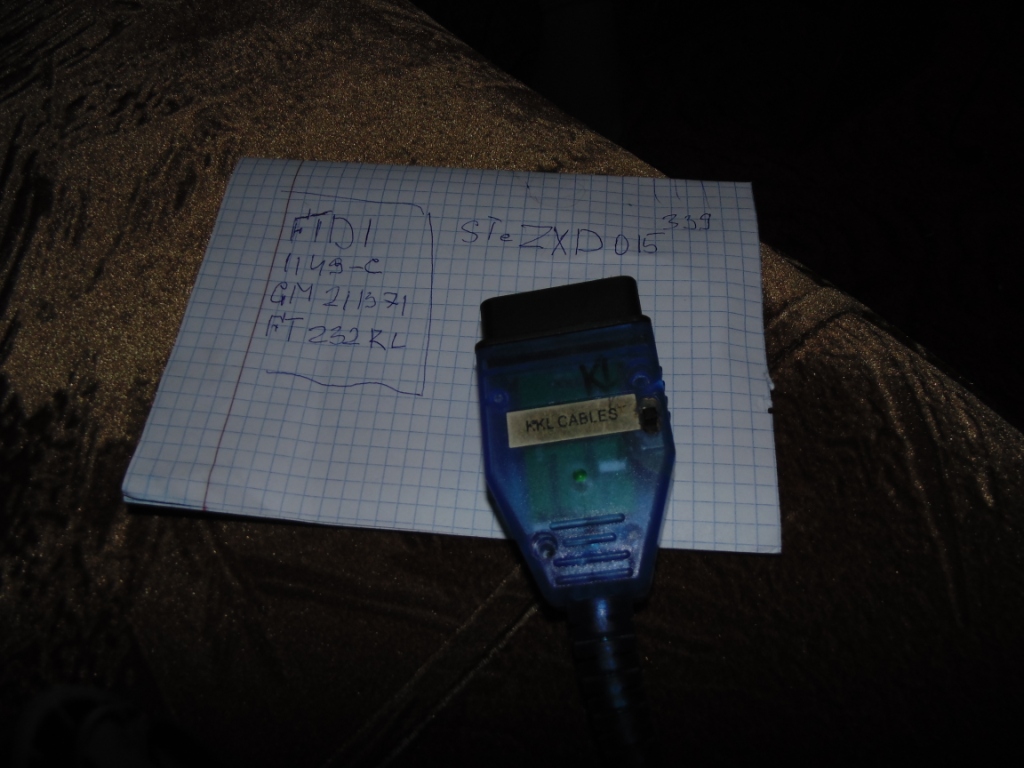

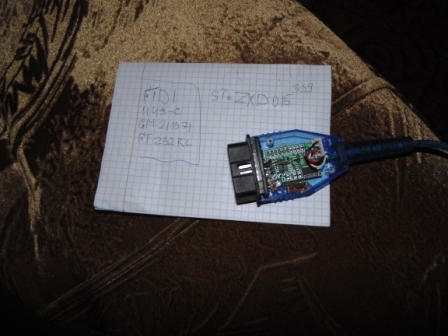

Приветствую всех форумчан!!Вопрос состоит вот в чём,попался мне такой даработанный щнурок,В одном положении переключателя,всё работает,диагностирует,а что будет если переключить,может кто подскажет,что за допайки???

Может, это переключатель линий для Fiat?

Изменено 14 января, 20169 г. пользователем 8k65m

Я не знаю,по этому и прошу помощи!!!Может кто сам себе переделывал такой шнурок,мне его такой уже отдали,и сами не знали зачем этот переключатель!!!Кто то на форуме наверное  делал такую даработку???

https://www.drive2.ru/b/1256098   помоему такой.... Я себе так-же сделал ., работает отлично. Переключатель ВЫКЛ. - для диагностики, а когда ВКЛ, то как галетто. На схеме диод D1/

Изменено 15 января, 20169 г. пользователем Ларёк

А если ещё у кого нибуть какие мысли???

Сколько там лишних деталей?

Надо в схему добавить и всё станет понятно.

http://www.auto-bk.ru/forum/topic/26299-не-получается-подключить-kkl-4091/page-2#entry412460

Всё равно ничего не понятно???Что это 409.1 я и сам знаю,диагностика на ура, с опендиагом,Для чего переключатель,и что он переключает????

Пост №4 внимательно прочитали, и по ссылке сходили??? А переключатель нужен чтобы разрывать/соединять 1 и 2 контакты FTшки. (т.е К-Л либо Галетто )



А если ещё у кого нибуть какие мысли???

 Вызвони адаптер , нарисуй его схему, и выложи сюда....:)  Может ещё какие мысли появятся..

Скорее всего замыкает К-линию с Л-линией.Сам на галлето-1 ставил перемычку переключатель.

Изменено 19 января, 20169 г. пользователем euromarina1

Да при-чём тут перемыкание К и Л линий в галете...??? Это изначально КЛ адаптер!  Но если он на "правильных" микросхемах, то он легко превращается в галетто1260, путём добавления одного диода!. А переключатель служит для перевода , либо КЛ, либо галетто....Проверено лично!

Ну по фото и не понятно,  есть мысля ,что переключяет на диагностику ГАЗ оборудывания. Нужна схема. хоть от руки

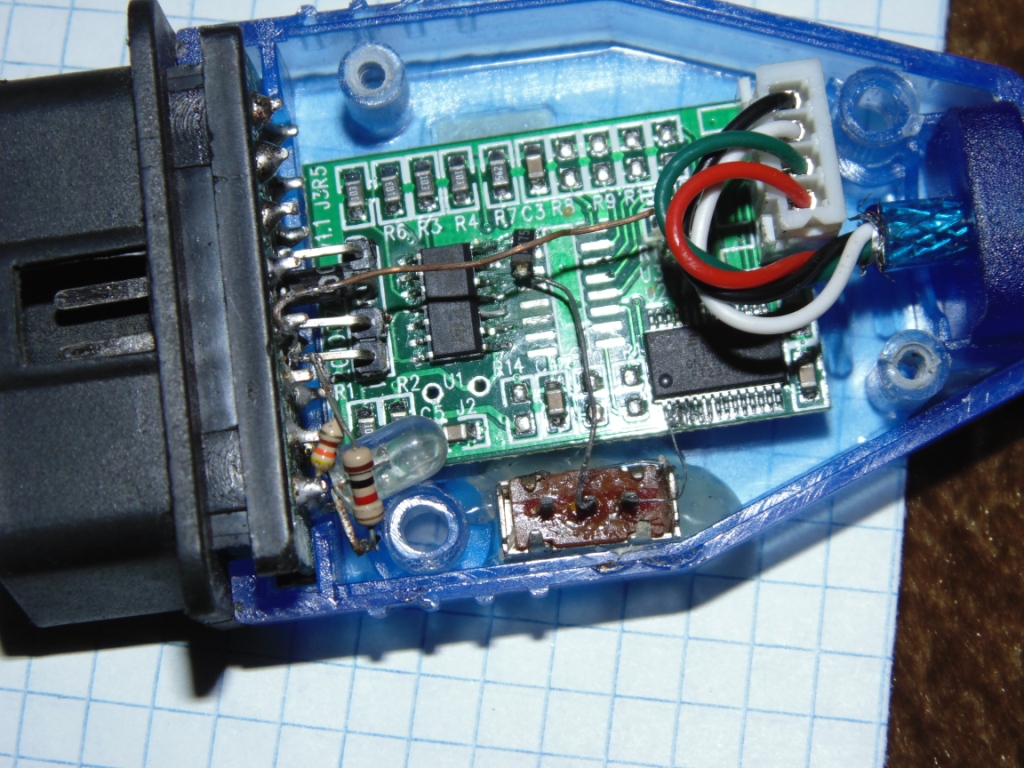

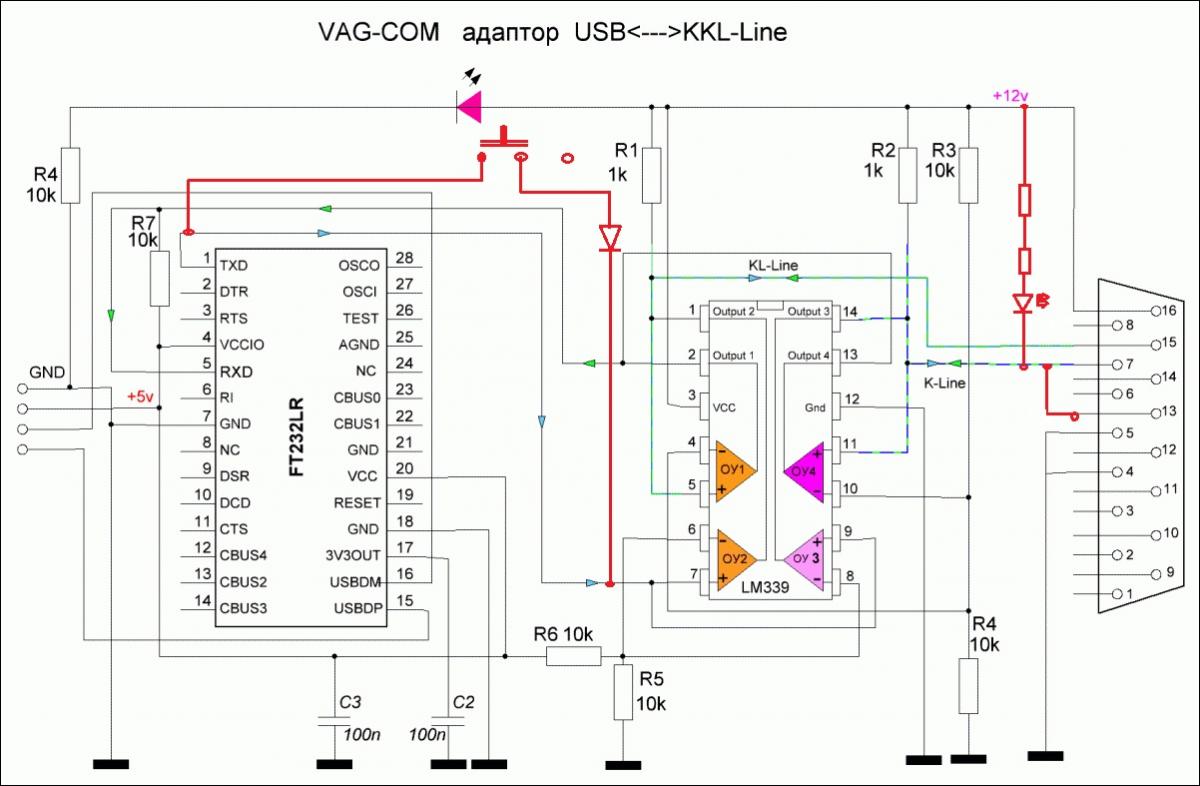

Красным отметил доработки

Похоже, кто это делал, сам не понял, зачем он это сделал.....):):. 1) Диод с тумблером можешь выкинуть..2) Если связь будет устойчивая, то светодиод можно оставить (красиво мигать будет):))): 3) Перемычка 7---13/, для шевиков, я бы лучше вместо неё поставил переключатель .

Изменено 2 февраля, 20169 г. пользователем Ларёк

С твоих слов я понял так:что идёт с 1 ноги FT через тумблер совсем не нужная приблуда??,а светодиот когда связь устанавливается мигает как цвето музыка,а перемычка 7-13 лучше туда тумблер перепаять?? У них что к-линия по 13??

А можно ещё один вопрос не по теме,знающие люди подскажите,не ругайтесь если что не так,суть вопроса,хочу прошить своего лифана,подскажите что купить??? вроде дешевле всего чиплодырь база 4700??и соответствующий модуль 3600???+ихний адаптер,или мой падайдёт??понятно что ещё прошивка нужна,или есть что то дешевле??

С твоих слов я понял так:что идёт с 1 ноги FT через тумблер совсем не нужная приблуда??,а светодиот когда связь устанавливается мигает как цвето музыка,

Да правильно.



перемычка 7-13 лучше туда тумблер перепаять?? У них что к-линия по 13??

 Тумблер трёхпозициооный, т.е К-лин.--- или 7(двигатель), или 13. На 13 пине у некоторых висят АБС., подушки.....и т.д

Да правильно.



 Тумблер трёхпозициооный, т.е К-лин.--- или 7(двигатель), или 13. На 13 пине у некоторых висят АБС., подушки.....и т.д

То есть 7 остаётся всегда это к линия,а тумблером включать- выключать 13??

НЕТ!  К-линия или на 7. или на 13.  Если подключаешь на 13, то от 7 надо отключить. (подавать К-лин только на один контакт)      купи такой и не парься...

Изменено 4 февраля, 20169 г. пользователем Ларёк

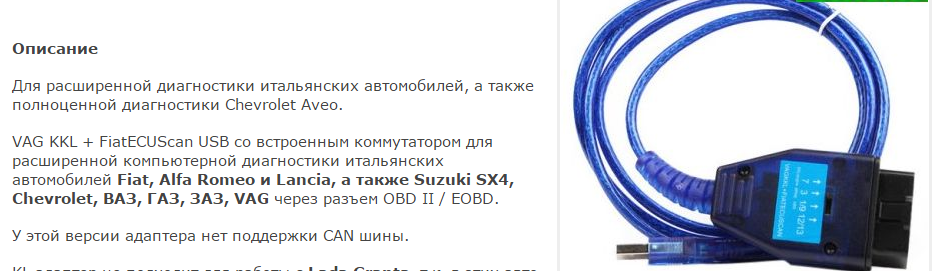

НЕТ!  К-линия или на 7. или на 13.  Если подключаешь на 13, то от 7 надо отключить. (подавать К-лин только на один контакт)    1.PNG  купи такой и не парься...

Всё понял,спасибо тебе за ответы,а не мог бы ты мне дать совет по 15 посту???,зарание спосибо!!!

Подскажите по 15 посту,если не затруднит??,ведь для знающего человека это просто,как алфавит,а для меня очень большая подсказка,заранее спасибо за помощь новичку.
