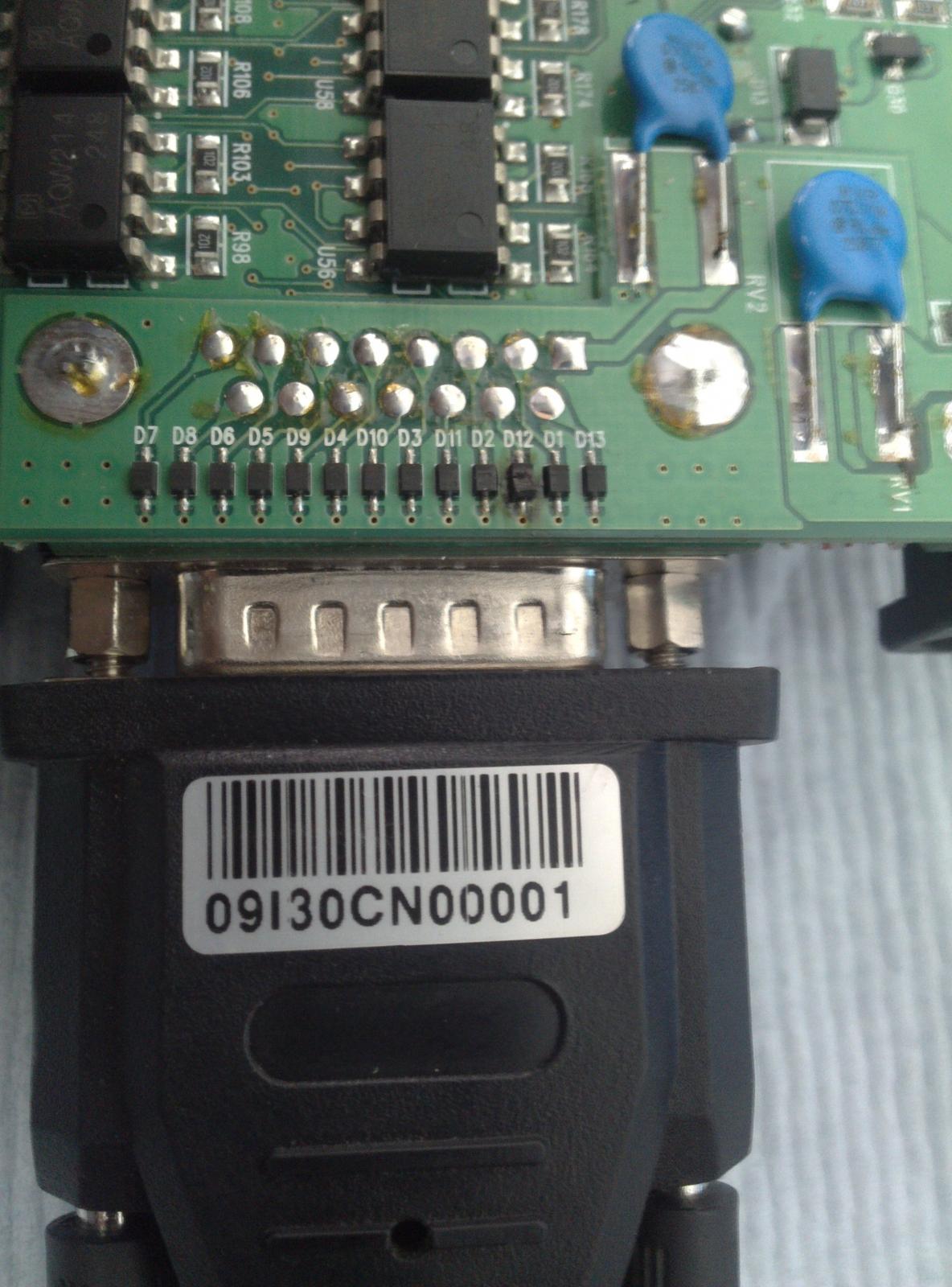

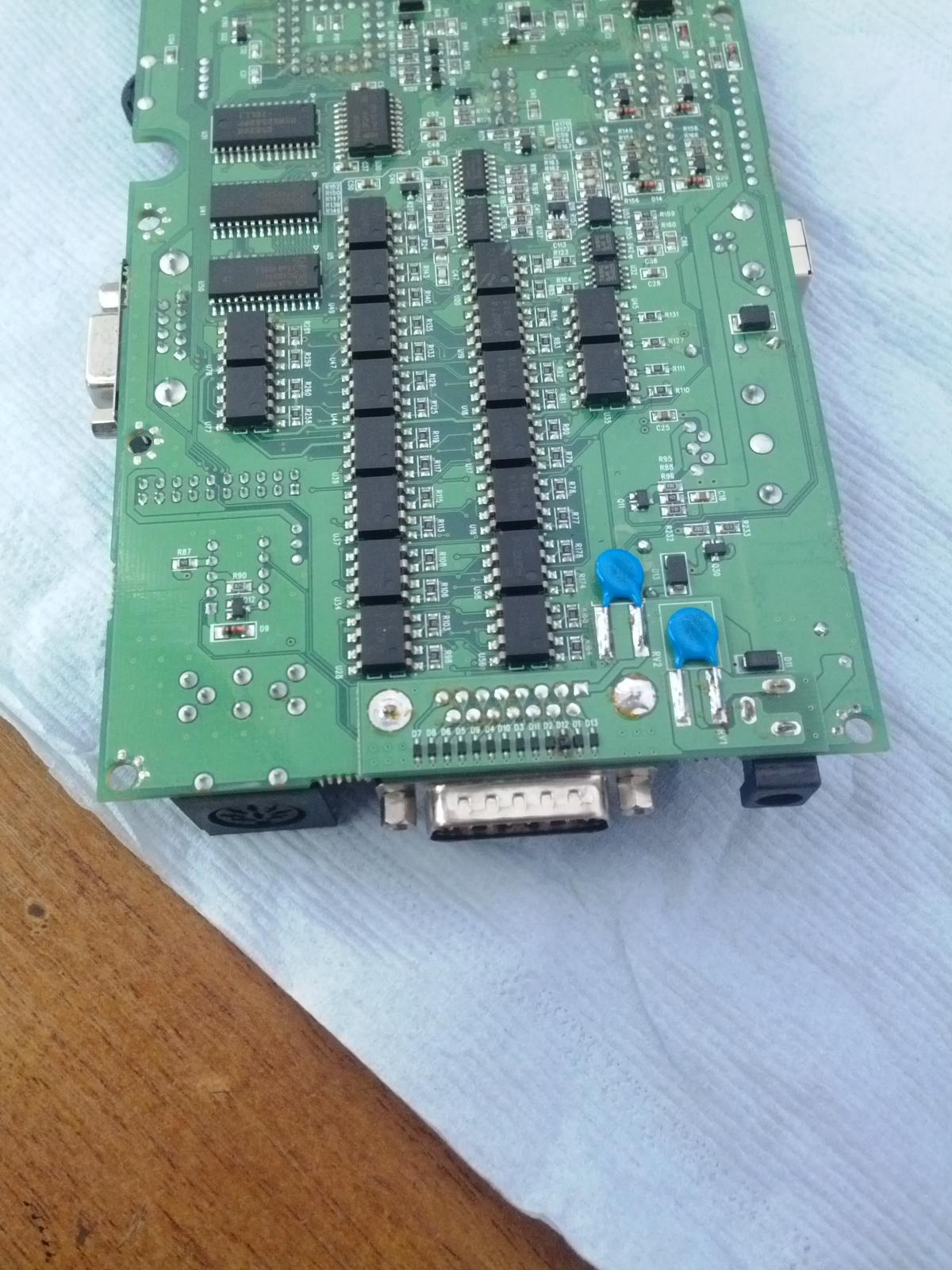

Привет всем! проблема вот какая- сканер включается и работает только от внешнего питания,от обд шнура не включается(а должен). разобрал,есть один сгоревший элемент на плате возле входного разъёма. маркировка на каждом Е7.   пробовал проверять мультиметром в режиме диодов не звонятся.помогите разобраться что за элемент и можно ли аналог впаять? прилагаю два фото -поближе и общий вид.  да-обугленный элемент сидит на 11 ноге обд вилки сканера.

это не диод это скорей кондер(черный цвет либо танталовик, либо дроссель либо простой на 0.1микф что скорей всего), если его пробило значит ищи короткое дальше в плате!ИМХО

а не стабилитрон?вроде кондёры буквой С обозначаются

Изменено 12 марта, 20169 г. пользователем dzhonny

К сожелению говорю что нет!!!! вы видите у вас они все на корпус другой стороной паяны!!!!Могу думать что это просто фильтра!

Ребят, это супрессоры! Защитные диоды. Работают примерно так же как и стабилитроны. В обратном направлении открываются при превышении определённого напряжения и всё лишнее на землю фигачат. В вашем случае, видимо, сканер включили в грузовик и на него попали 24В, а сканер рассчитан только на 12В. Проверяйте дальше цепи питания.

Сам супрессор, если накоротко не замкнут, - отпаяйте и ищите неисправность дальше.

На какой ноге обд разъёме висел сгоревший диод?

Изменено 12 марта, 20169 г. пользователем Odinokij_Kot

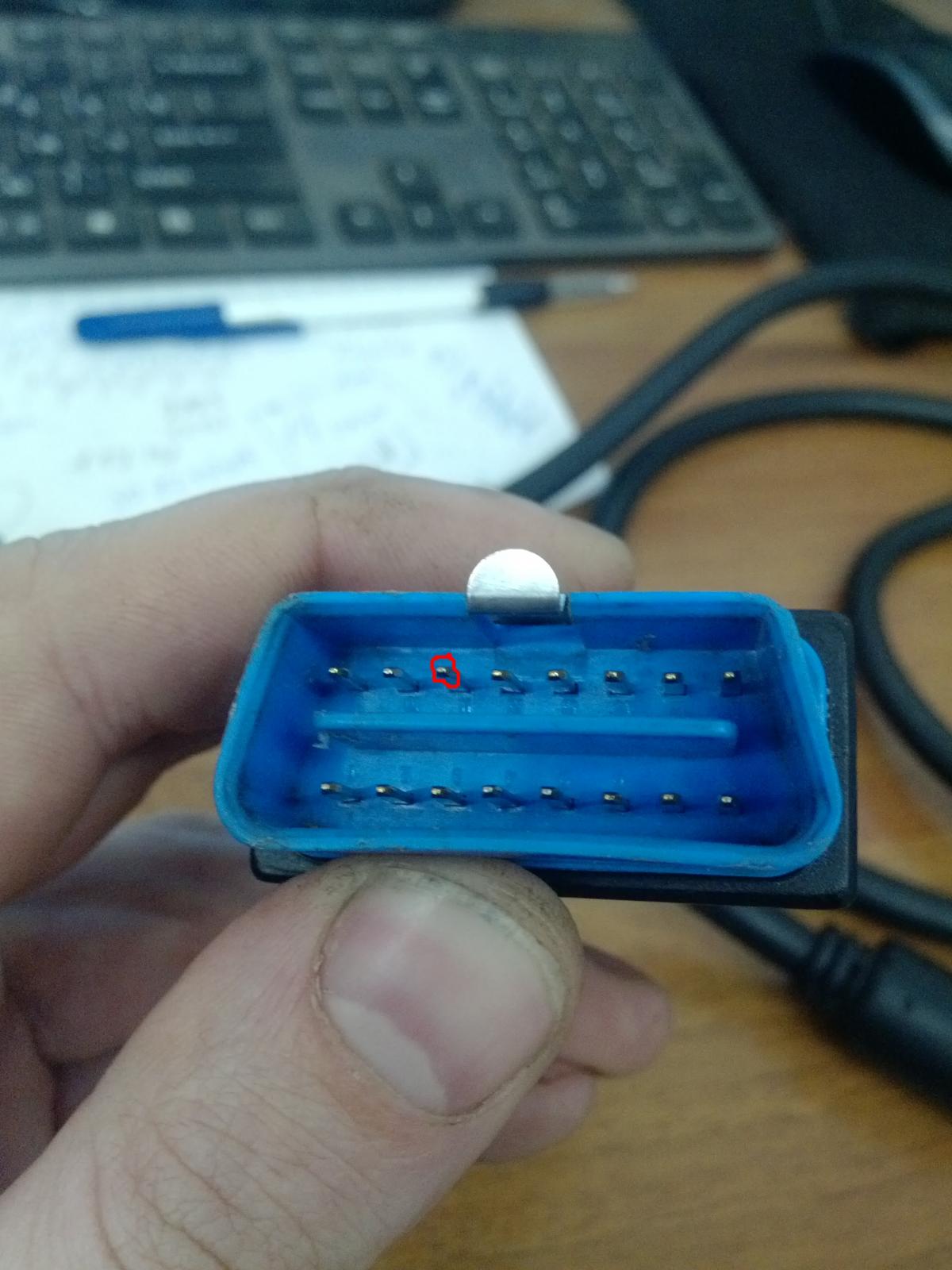

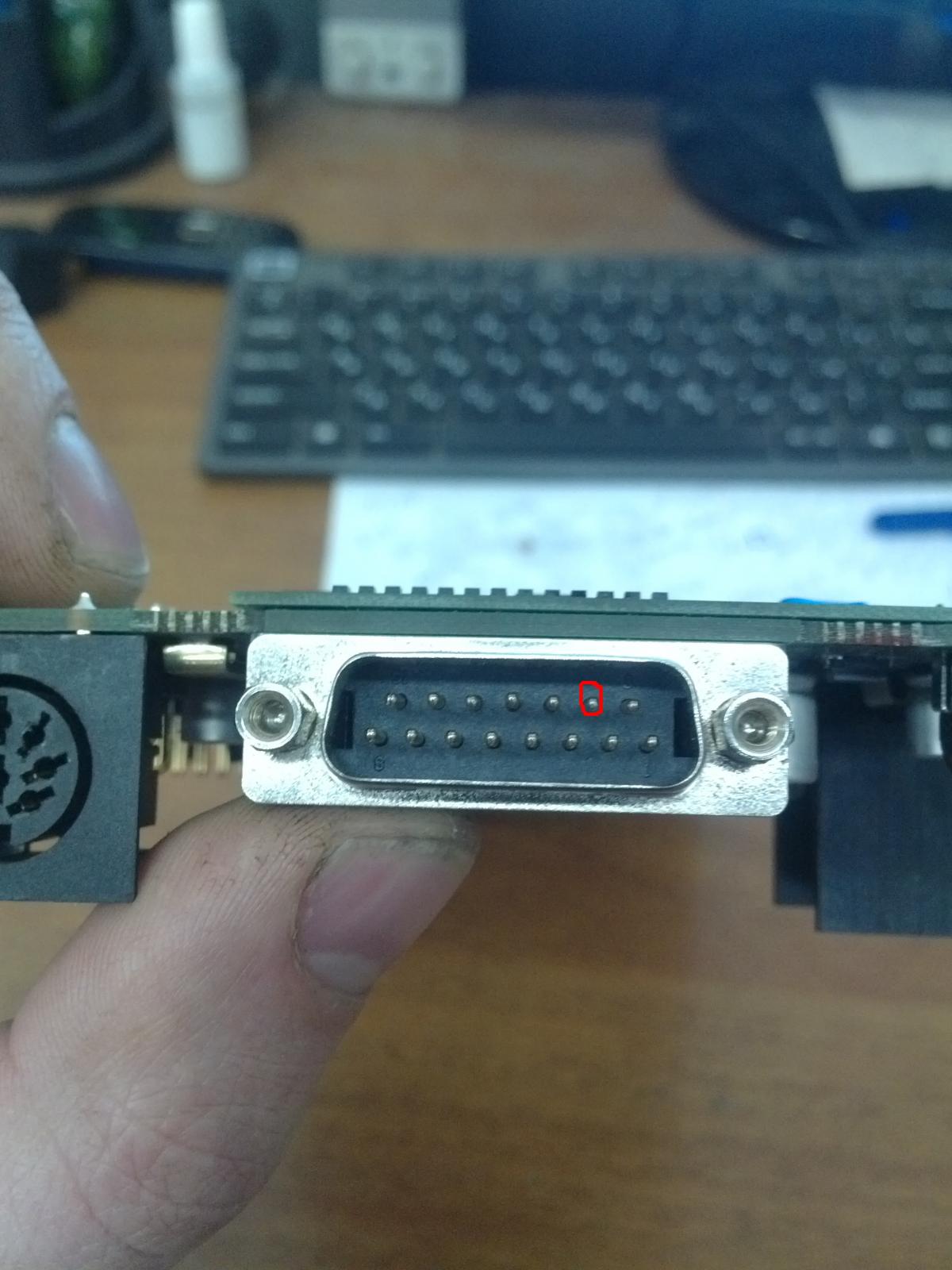

на разъёме сканера это контакт 10,на обд вилке контакт 11. на фото пометил на всякий случай. накоротко супрессор не замкнут..

Изменено 12 марта, 20169 г. пользователем dzhonny

Странно, на 11 ничего общепринятого не сидит. Проверяй цепь питания по обд. Проверь RV2 и диод после него. RV2 не должно звониться, а вот диод должен нормально пропопускать.

Изменено 12 марта, 20169 г. пользователем Odinokij_Kot

Странно, на 11 ничего общепринятого не сидит. Проверяй цепь питания по обд. Проверь RV2 и диод после него. RV2 не должно звониться, а вот диод должен нормально пропопускать.

хорошо,сегодня попробую. при каких обстоятельствах произошла неисправность-неизвестно. но возможно использовалась не обд2 колодка,а какая-либо другая,использующая этот контакт на разъёме сканера.

Ну супрессор так гоит, когда на него подают напряжение, выше положенного. Предполагаю, что это супрессоры на 16в, а подали 24, либо у машины генератор сдох и давал перезаряд.

вопрос по ремонту снят,отпаялся питающий пин в разъёме,пропаял всё норм. супрессор,или диод исключил из конструкции.всем спасибо за поддержку!

платы эти корейцы внедрили не зря в 2013году. только у меня лежат(старой ревизии) по меньшей мере 5 штук с убитыми ATF1508 .. И дабы не менять конфиг всей мат/платы они решили поставить 13 "предохранителей"....   понятно одно - "высоковольтные" пробои (откудо не понятно)-губят логики а твс диоды спасают однозначно
