ALFA Pinouts Bootpin Information

Автор o717ka
в Фото ЭБУ, Точки Подключения, Местонахождение ЭБУ

Featured Replies

Опубликовано

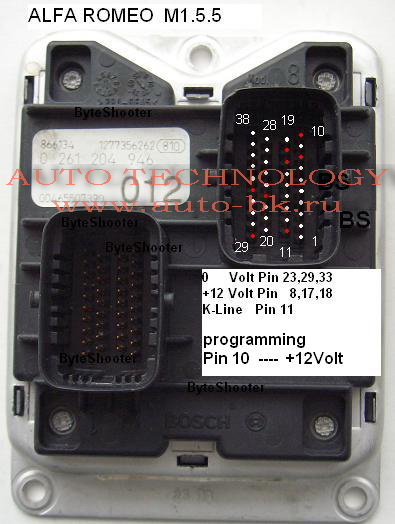

 ALFA ME1.5.5




Изменено пользователем o717ka

Опубликовано
  • Автор

 Alfa Romeo MED7.1.1


Изменено пользователем o717ka

Опубликовано
  • Автор

 ALFA BRERA MED7.6.2




Изменено пользователем o717ka

Опубликовано
  • Автор

 Alfa Fiat Lancia  EDC15C7




Изменено пользователем o717ka

    • Thanks 1
    Опубликовано
    • Автор

     Brera 2.2 JTS MED7.6.1


    Изменено пользователем o717ka

    • Upvote 1
    Опубликовано
    • Автор

    ME3.1 ME7.3.1 ME7.3H4







    Изменено пользователем o717ka

    • Upvote 1
    Опубликовано
    • Автор

    EDC 16C39




    Изменено пользователем o717ka

    Опубликовано
    • Автор

    EDC 15C5




    Опубликовано
    • Автор

    EDC 16C8




    Опубликовано
    • Автор

    Pinout ECU ALFA ME7.3.1



    Pin out ECU ALFA Me7.pdf

    • 1 месяц спустя...
    Опубликовано

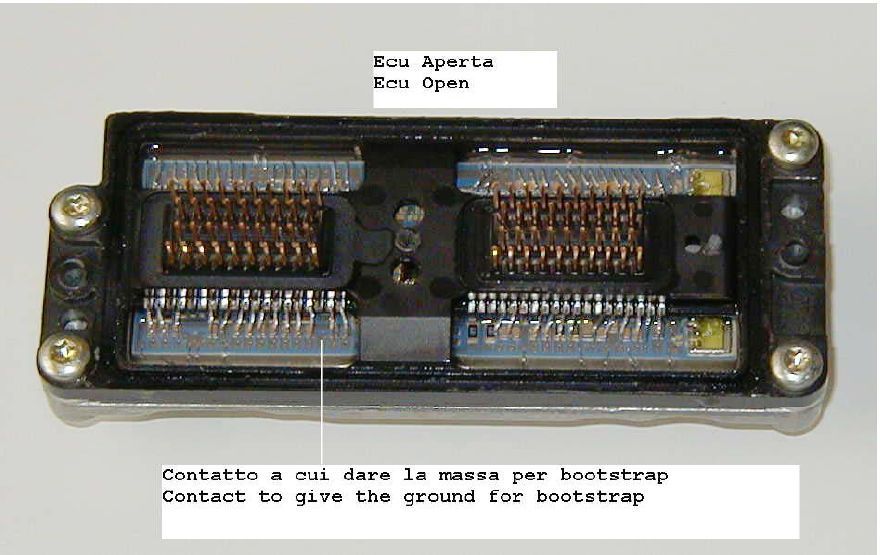

    Marelli 59f

    Видео как разобрать

    http://letitbit.net/download/2592.dd2af846627095a6b9000237a/59f.rar.html


    COME ESEGUIRE IL FORO SULLA ECU IAW 59F.rar

    • 1 месяц спустя...
    • 1 месяц спустя...
    Опубликовано
    • Автор

    Alfa EDC 15 C 7











    • 1 год спустя...
    Опубликовано

    ME3.1 ME7.3.1 ME7.3H4







    Здравствуйте у меня ME7.3H4, получается что 20 пин надо кинуть на массу?!?!??!для считывания и программирования!?!?

    • weber закрепил тема
