Suzuki GSX-R 1000 2001 точки подключения...

[Sebbat]

Подскажите, пожалуйста, точки подключения 93с56 или распиновку кабеля С7 Enigma относительно ног еепрома.

Пробовал внутрисхемно CarProgom - как обычно результат нулевой, чахлый приборчик - разочаровывает часто...



Спасибо.



[stepa11111]

Всё правильно соблюдено - ничего надумывать не надо - цифры - номера ног - и цвета кабелю С7 соответствуют - обозначены цифрами как на ПДФ.

[Sebbat]

Спасибо !

Все гениальное просто ))

[salo.ekt]

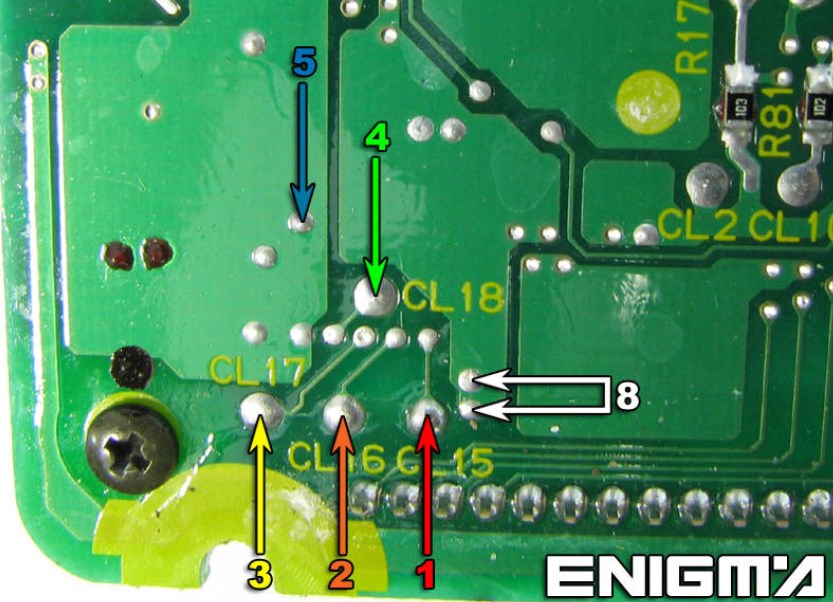

Вот вам в помощь

Изменено 13 марта, 2017 пользователем salo.ekt

[Sebbat]

эта картинка есть, не думал просто, что номера соответствуют номерам ног микросхемы

по аналогии на картинке карпрогом попробовал - карпрог покурил, как обычно...
