Опубликовано 23 декабря, 20186 г. Доброго времени суток. Проблема такова Блок м73 ителма открытый, на машине не горит чек не срабатывает главное реле.Через БСЛ шьеться, по диагностике тишина.TLE6240 менял без результат но. Блок привезли от (Чиповщиков) как говорят попало на плате 12в на 5. Куда капать и от чего?
Опубликовано 24 декабря, 20186 г. Доброго времени суток. Проблема такова Блок м73 ителма открытый, на машине не горит чек не срабатывает главное реле.Через БСЛ шьеться, по диагностике тишина.TLE6240 менял без результат но. Блок привезли от (Чиповщиков) как говорят попало на плате 12в на 5. Куда капать и от чего? После таких манипуляций только менять блок так как 12 вольт выбьют кучу микрух
Опубликовано 24 декабря, 20186 г. Автор Есть эбу с прогоревшей платой в районе обвязки канала детонации.По сути там все есть 6240 перекинул, проц на связь выходит, l9613 целая, мне бы узнать остальные микросхемы за что отвечают. Изменено 24 декабря, 20186 г. пользователем BLACK SHARK
Опубликовано 24 декабря, 20186 г. Копать от 4471,согласно схемы проверять связи процессора с 6240. Какое потребление на столе? Где список неизвестных микросхем или фото? Изменено 24 декабря, 20186 г. пользователем regs40
Опубликовано 25 декабря, 20186 г. Автор Копать от 4471,согласно схемы проверять связи процессора с 6240. Какое потребление на столе? Где список неизвестных микросхем или фото? 4471 поменял с рабочего ни чего не поменялось.Как проверить варистор CN2220S14BAUTOEG2?
Опубликовано 25 декабря, 20186 г. Если не звонится накоротко,до 22 вольт себя не проявляет. При увеличении с 22-27 вольт начинает проводить ток(греться). На выходах 4471 есть 5 вольт? Ток потребления падает,если генерацию сорвать .

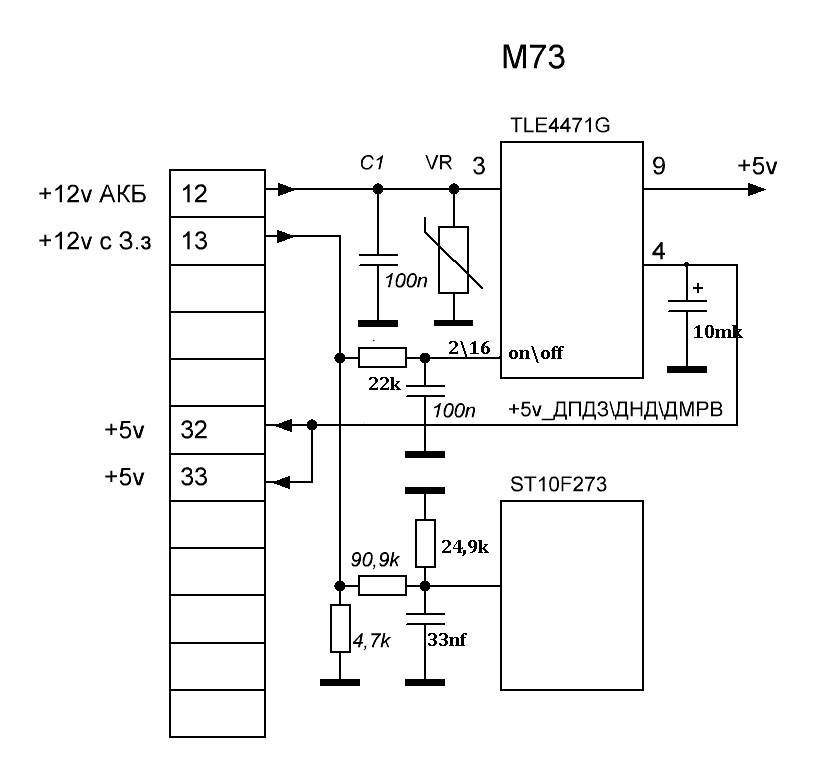

Опубликовано 26 декабря, 20186 г. Вот фрагмент схемы как запитан проц с ТЛЕ4471 .Она основной стабилизатор питания всего ,что питается +5_ю вольтами на плате . Подай питание на 12 и 13 пины блока и смотри что будет на соотвествующих выходах ТЛе . (чтобы блок начал выходить в режиме диагностике на столе ,обязательно повесить нагрузку на 14 пин -Выход включения главного реле ,или подгрузить данный пин резистором 2ком на +12вольт !) если ,ка кты пишешь ,что 12вольт влетело на 5_ти вольтовое питание ,то менять все что запитано по +5 вольтам придется .А это : Все микрухи канала детонации .к-лайник ,буфер управления выходными ключами и драйвер 6240 .кстати если блок не выходит на связь в режиме программирования по диагнозе ,значит причина в 6240 .(не должно быть не каких нагрузок на выходах данного драйвера .иначе на связь не выйдет в режиме репрога !!!) Ну и схема М73 также во вложении(это схема разных вариаций М73 ,Поэтому там все варианты нарисованы сразу ,но твой вараинт будет таким ка кна твоей плате !!!) M73_не совсем он.pdf
