Добрый день.



Суть проблемы предельно проста: открываем багажник (верхнюю часть) хоть руками, хоть электроприводом - порядок. После открытия если потянуть за рычажок на нижней части багажника (борт) - ничего не происходит. Дилер в Харькове не сделал. Не знаю по какой причине - не в этом суть.



Аппарат порядком достал уже - убил на него нереально много времени. По диагнозе (Лаунч Диаган, Течстрим): в основном боди, в боди 2, в эбу верхней двери багажника ошибок нет.

Проводку, концевики правого и левого моторов борта проверили. Тщательно. Всё переключается, по диагнозе видно. По схеме проверили всё на разъёмах боди2 - питание,массы и т.д - ничего плохого нет. Аккумулятор отключал - не помогло. Основной боди видит по КАНу боди2 - при отключении на разъёмах пишет ошибку по связи с боди2.



Нажатие на рычажок борта багажника по диагнозе ВИДИТ!!! Если искусственно борт открыть  и после этого закрывать -  притягивает и закрывает сам. НО после не открывает.



В еепроме body multiplex No.2 (боди2) дамп мне показался мусором. Однако сегодня был любезно предоставлен такой же 570-й с электроприводом багажника. Переставили ему свой блок боди2 - РАБОТАЕТ :( Вернули на свой 570-й - не работает. Т.е получается что возможно это не аппаратный дефект, а логическая блокировка открытия из-за невыполнения каих-то условий.

Параметры (Все) боди2 сравнивал между двумя машинами с открытым и закрытым верхом багажника - ОДИНАКОВЫЕ. Команду блоку боди2 "открыть задний борт по диагнозе"  "чужая" машина выполняет, "своя" - нет.



Нужен дельный совет ОПЫТНОГО коллеги.





Концевик верхней крышки видит?

 Не понятен год авто. Такая кнопка есть? Так же с кнопки не открывается при заблокированных дверях, например когда заблокировал двери изнутри и когда рычаг переключения передач находится не на парковке.

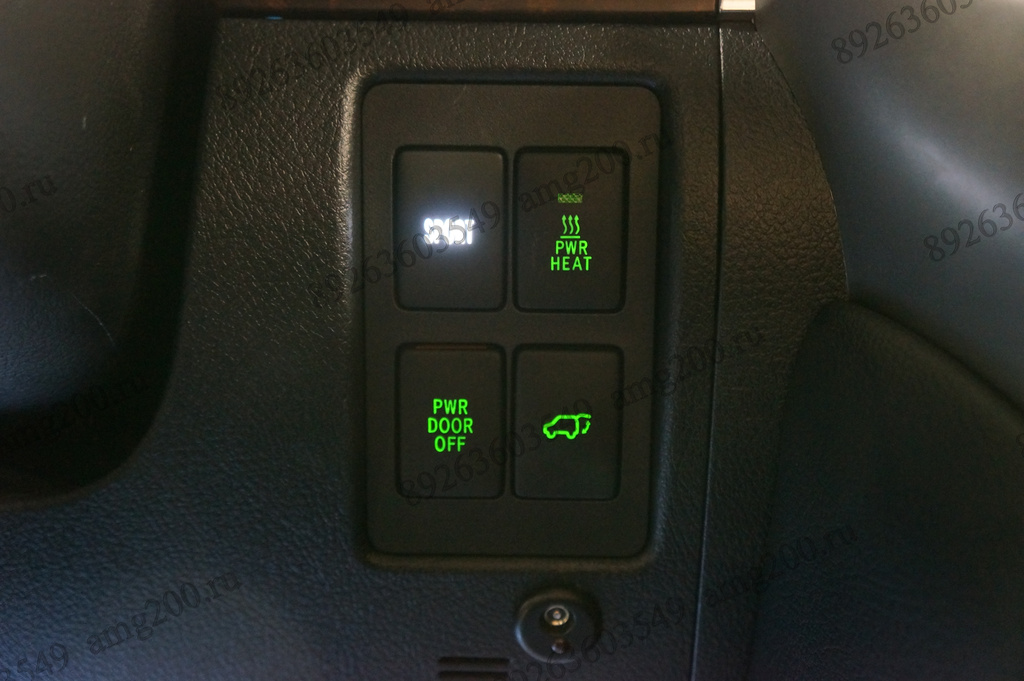

Изменено 24 апреля, 20196 г. пользователем Андрей Стриженов

По техпаспорту 2008.



Кнопка в диагнозе видна: при нажатии меняется. Не при делах похоже она.

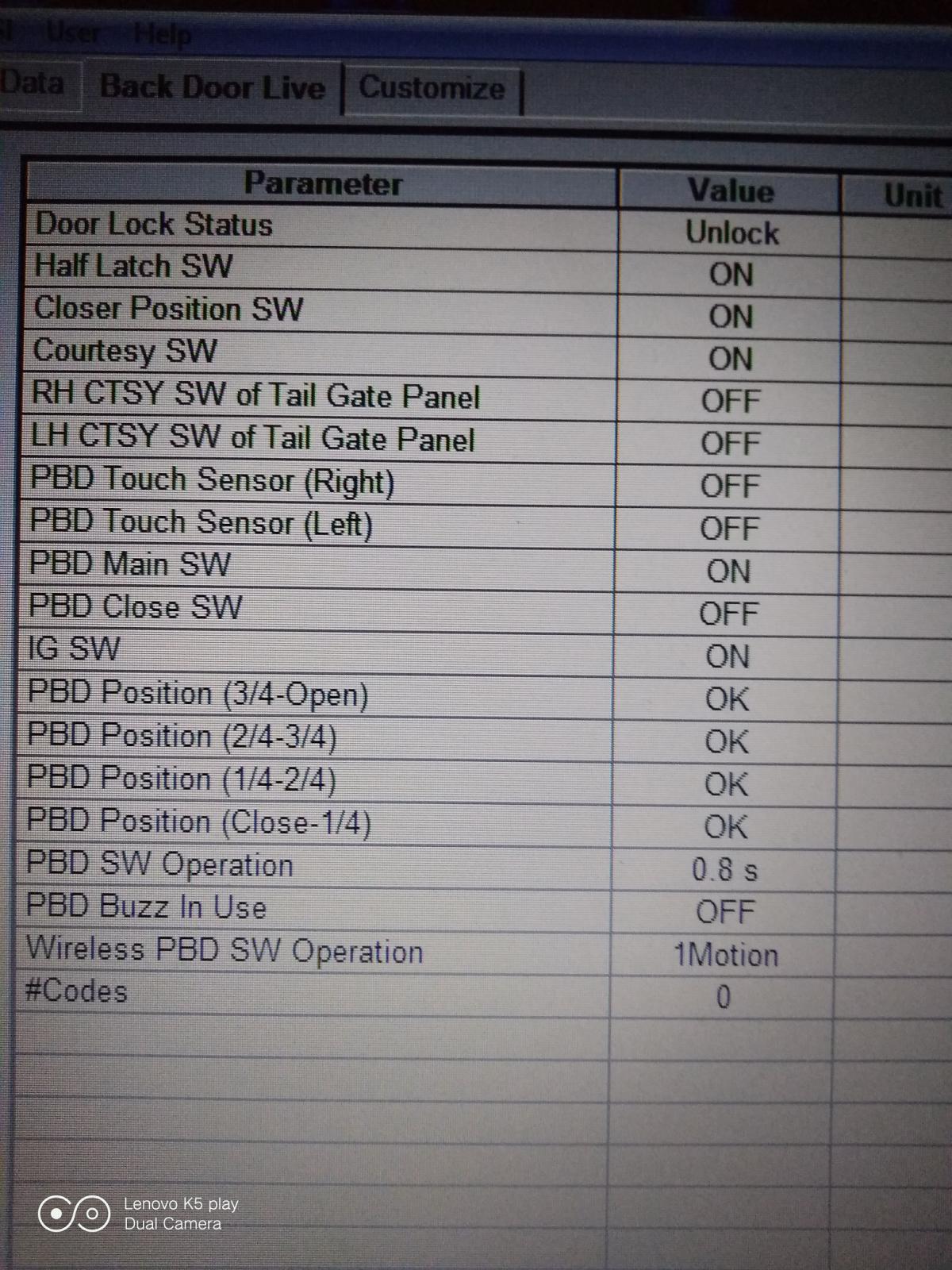

Концевиков верхней крышки ТРИ: half latch sw, closer position sw, courtesy sw. при открытии/закрытии меняются все, но ПРАВИЛЬНУЮ их логику я не знаю :(

Изменено 24 апреля, 20196 г. пользователем Alex Vlasov

Обе кнопки видны по диагнозе? Боди видит положение парковки?









Lexus LX-570 / Toyota Sequoia. Электропривод задней двери

Проверка работы

1. Убедитесь, что при нажатии соответствующего выключателя электропривод открывает заднюю дверь при следующих начальных условиях:
а) Электропривод задней двери включен (выключатель не нажат).
б) Задняя дверь закрыта.
в) Селектор АКПП в положении "Р".
г) Цепи датчиков прикосновения не разомкнуты.
д) Автомобиль движется со скоростью менее 3 км/ч.

2. Убедитесь, что при нажатии соответствующего выключателя электропривод закрывает заднюю дверь при следующих начальных условиях:
а) Электропривод задней двери включен (выключатель не нажат).
б) Селектор АКПП в положении "Р".
в) Автомобиль движется со скоростью менее 3 км/ч.

3. В случае снятия/замены блока управления электроприводом задней двери, аккумуляторной батареи или какого-либо предохранителя проведите процедуру инициализации:
а) откройте заднюю дверь;
б) отсоедините, а затем снова подсоедините провод к отрицательной клемме аккумуляторной батареи;
г) закройте заднюю дверь.

4. Убедитесь, что при включении электропривода задней двери в течение 0,8 секунды слышен звук зуммера и дважды загорается аварийная сигнализация.

5. Убедитесь, что задняя дверь автоматически открывается только после ее предварительной разблокировки.

6. Убедитесь, что если во время работы электропривода нажать на выключатель открытия/закрытия задней двери или дотронуться до датчика прикосновения, в течение 0,2 секунды звучит зуммер и дверь автоматически возвращается в исходное положение.





7. Вручную частично закройте заднюю дверь (положение защелки "HALF") и убедитесь, что дверь автоматически закрывается. Если во время закрывания двери нажать на выключатель открывания двери, задняя дверь автоматически откроется.

Изменено 24 апреля, 20196 г. пользователем Андрей Стриженов

Power door off - да видит. Нажатие на кнопку с изображением поднятия двери багажника только что привело к её открытию элетроподъёмником. Т.е. видит похоже прекрасно.

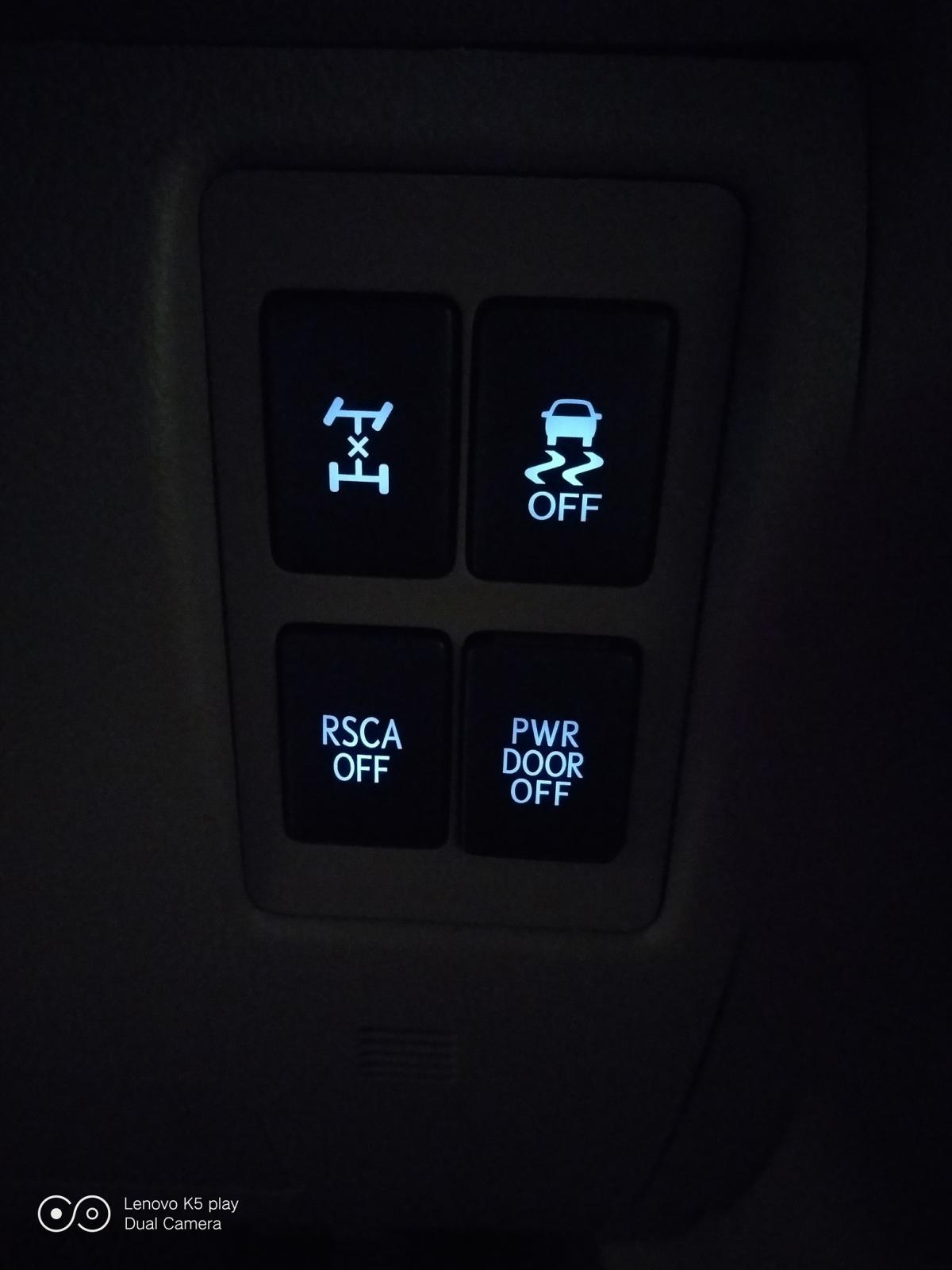

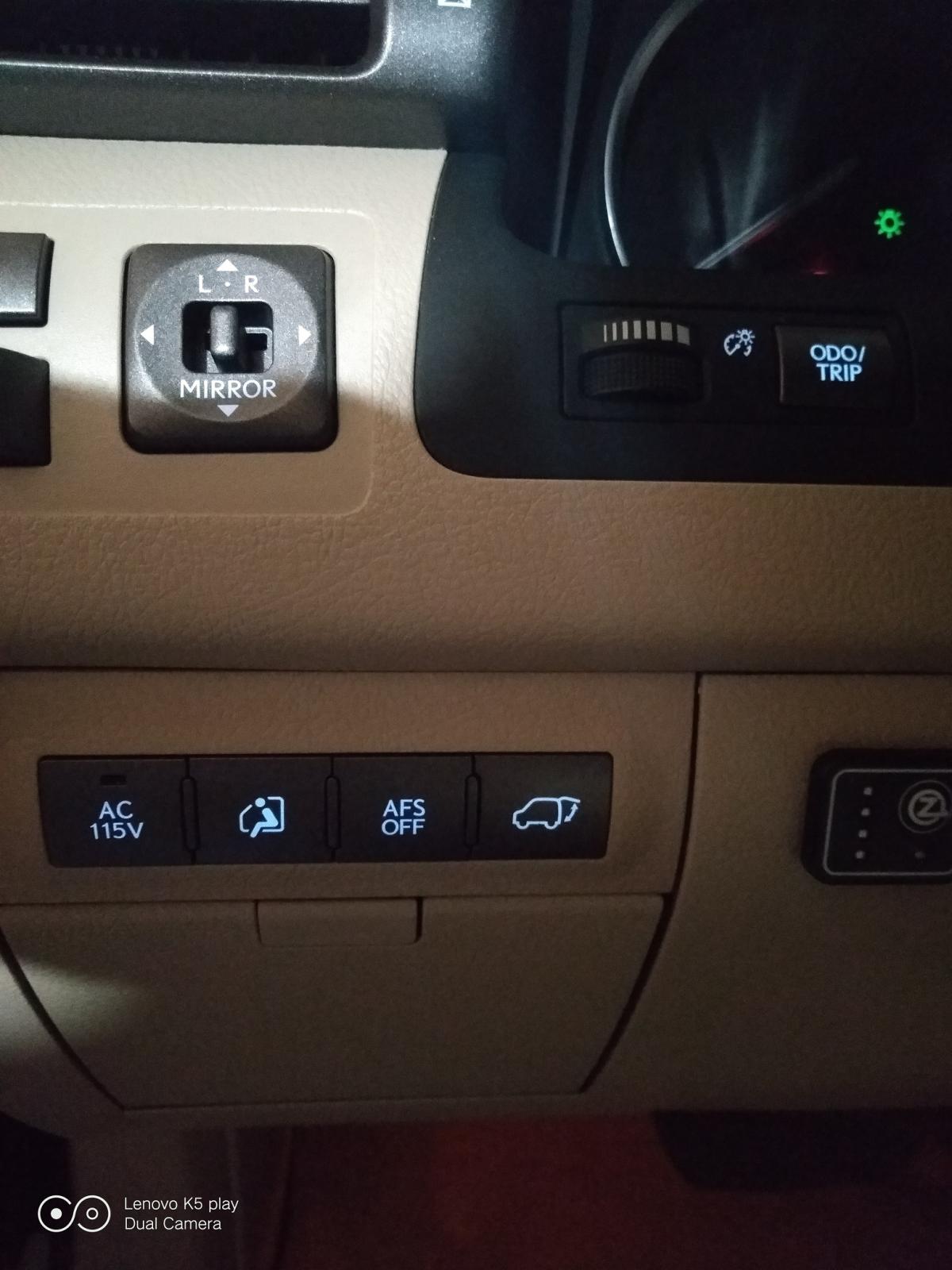

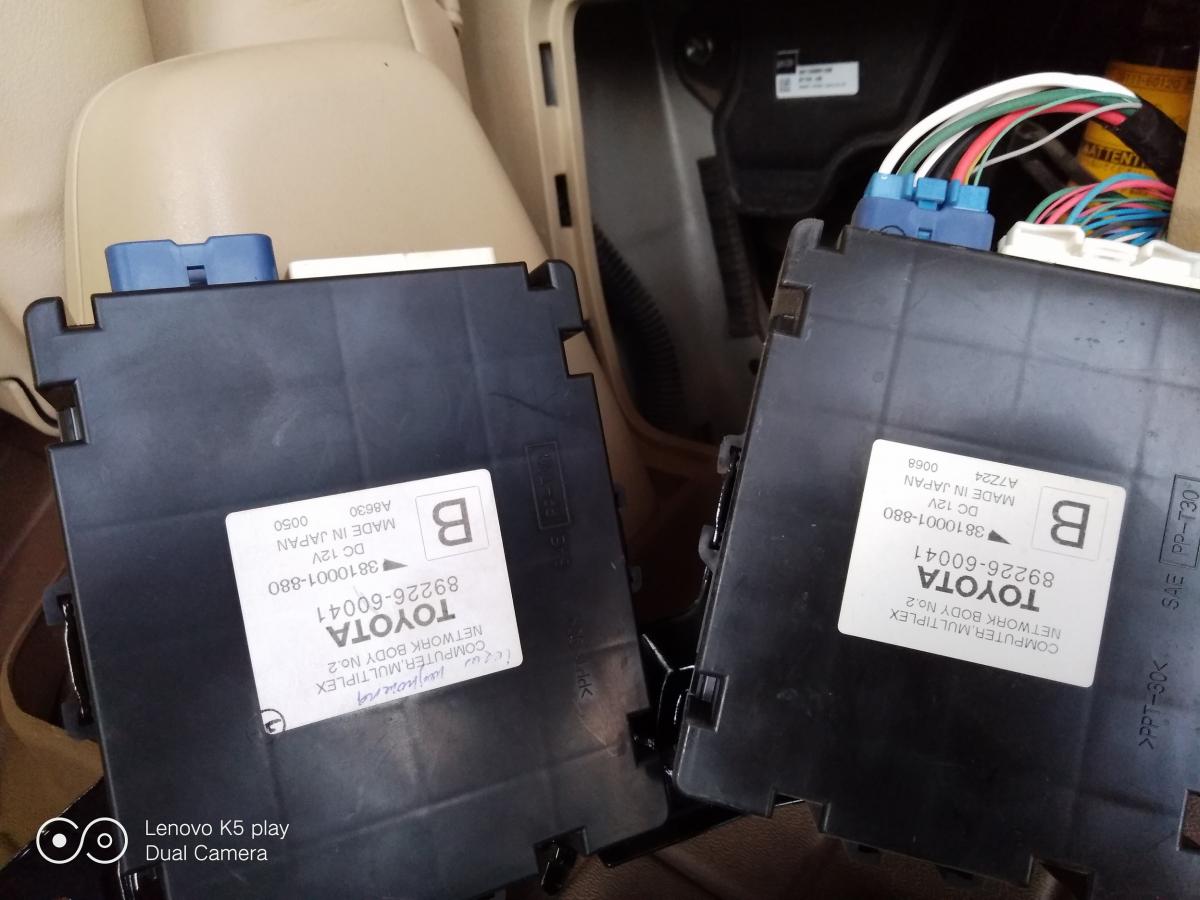

А кнопки выглядят в нём так как на фото.

в) Селектор АКПП в положении "Р".
г) Цепи датчиков прикосновения не разомкнуты.

д) Автомобиль движется со скоростью менее 3 км/ч.

Изменено 24 апреля, 20196 г. пользователем Андрей Стриженов

коробка в паркинге.

По поводу датчиков прикосновения:

а) если это на верхней двери - сегодня "баловались": при закрытии сжимали легонько резинку справа/слева и закрытие двери прекращалось, а бывало и чуток открывала после сжатия.

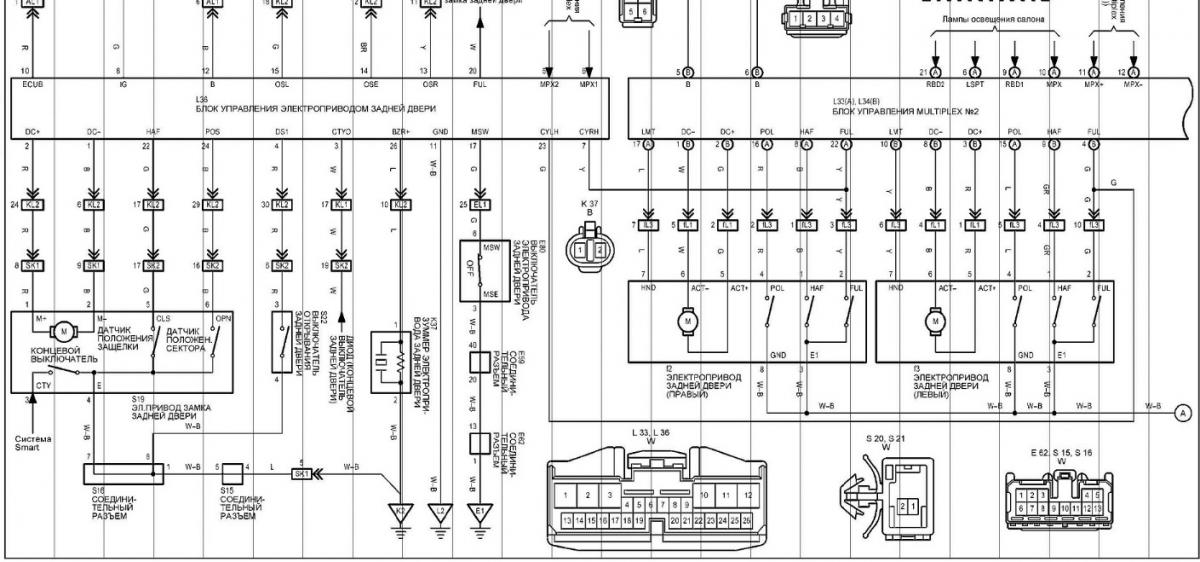

б) если это не на верхней двери - не в курсе. То, что приходит по схеме к боди2 как лимит (со стороны блока обозначено LMT а на приводах как HND) звонится просто на массу.

Изменено 24 апреля, 20196 г. пользователем Alex Vlasov

параметры.



Если я правильно понимаю то вышеуказанная информация касается в основном верхней двери. А она работает без нареканий. Правда не понял я функции маленькой кнопки на багажнике - рядом с кнопкой открытия (продолговатая) есть ещё маленькая кругленькая. Нажмешь на неё - бодик основной пищит и ничего не происходит. А о чём пищит - неведомо :(

Изменено 24 апреля, 20196 г. пользователем Alex Vlasov

Оказалось маленькая кнопка это центральный замок. Снятие клеммы при открытой двери ничего не дало : низ не открывает.

Нижняя часть багажник имеет две защелки, обе защелкиваются? если одна не увидит концевик- не будет работать открытие.

Да, если дёргаю правую/левую стороны борта- обе четко зафиксированы

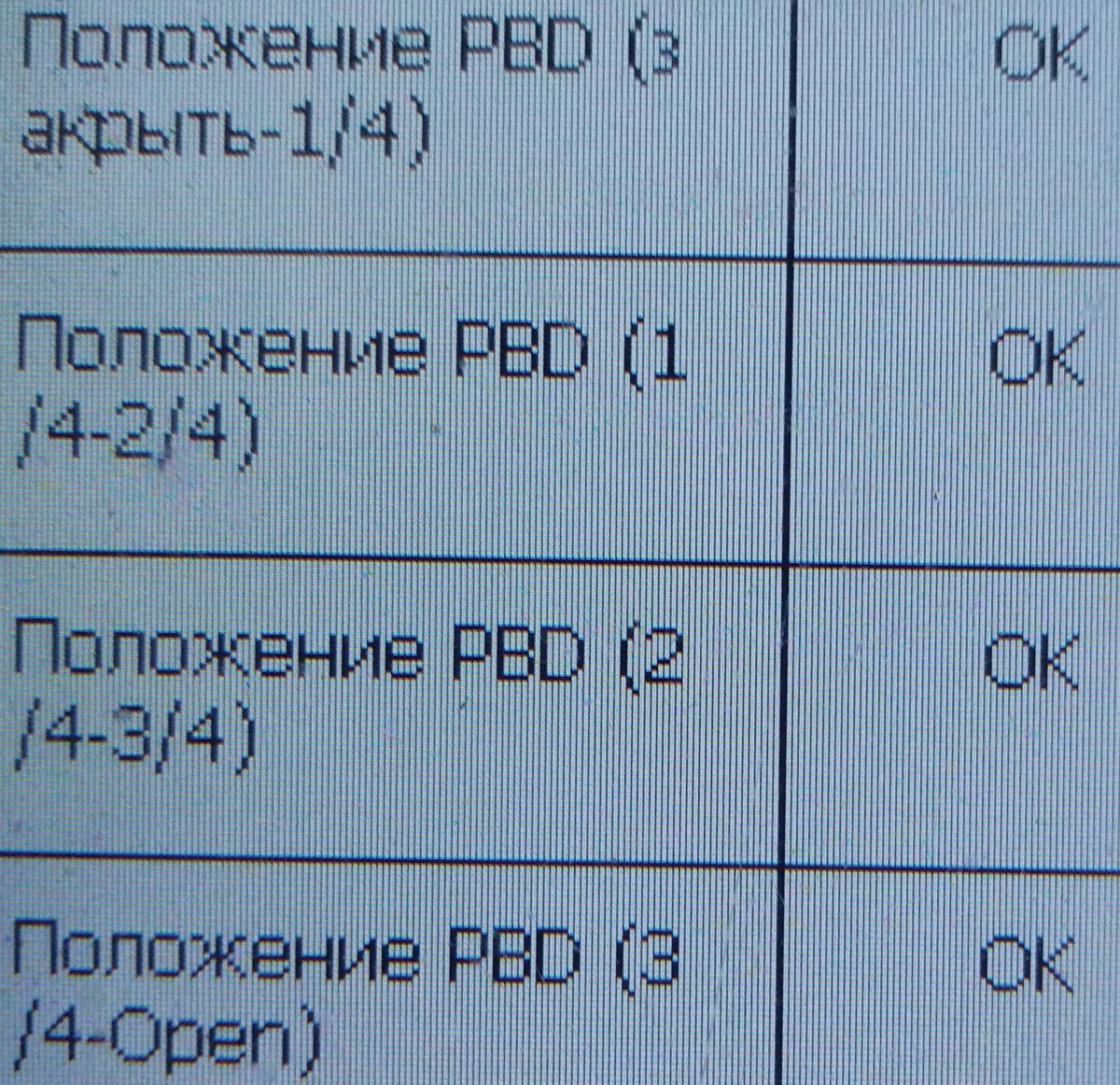

А кто в курсе когда должны изменяться показания датчиков ПБД? При закрытии/открытии вручную или приводом они не меняются

Там положение ПБД по диагнозе все ОК и ничего более. Правильно ли это.

Изменено 25 апреля, 20196 г. пользователем Alex Vlasov

Может это про нижний борт

ремни безопасности как положено?

Вся проверка

Techdoc.html

Так проверка то сводится к тому, чтобы проверить моторы и если чё не так - поменяй блок управления.

При этом:

         * задний борт я отрыл вчера подавая на отключенный от боди2 разъём через лампу 21Вт - оба борта открылись с лёгкостью

         * этот же блок боди2 на другом лексусе нормально открывает борт.



Результат проверки - тупик :(

Доброго всем вечера, решили неделю назад такую же проблему.

Сняли крышку обшивки, подали питание на оба двигателя от аккамулятора, открыли борт, сняли оба двигателя, на одном не доходит один из концевиков, подогнули, поставили на место двигателя, заработал, закрылся сам борт, а потом опять таже песня не открывается, снова открыли при помощи подачи питания на двигателя напрямую, при визуальной осмотре оказалось, что на педальке которая замыкает концевиков просто слетела и потерялась пружинка, которая возвращает медальку в обратное положение и размыкает концевик указывающий блоку что борт закрыт, изготовили из подручных материалов пружинку, поставили все работает!

Поясняю,( сам не механик, поэтому не судите строго,) педалька расположена на двигателе открытия борта, на одном была пружинка на другом нет, визуально все вроде как на месте но когда начали в ручную ее трогать на одном она пружинкой возвращается на место а на другом просто болтается

И не размыкает концевик из за этого видать ошибку дает и борт сам закрывался но больше не открывался,

И не размыкает концевик из за этого видать ошибку дает и борт сам закрывался но больше не открывался,

Мы тоже, сначало перевернули все предохранитель и полезли в блок управления, а оказалось все очень просто

открыл замки, не совсем понял ху из "педалька". ЕЩЁ раз проверил концевики (2 шт в замке) и указатель положения "собачки" замка (там два в одном) : открыта скоба или закрыта. Живые все. Сломанных пружин не видно.

Заметил также два момента:

1. когда борт закрыт: дергаю левую часть  - люфт есть чуток, а правая часть закреплена сильнее.

2. "собачки" в открытое положение возвращаются от скобы замка на кузове. Т.е. нет пружины для возврата в открытое положение ни слева ни справа.

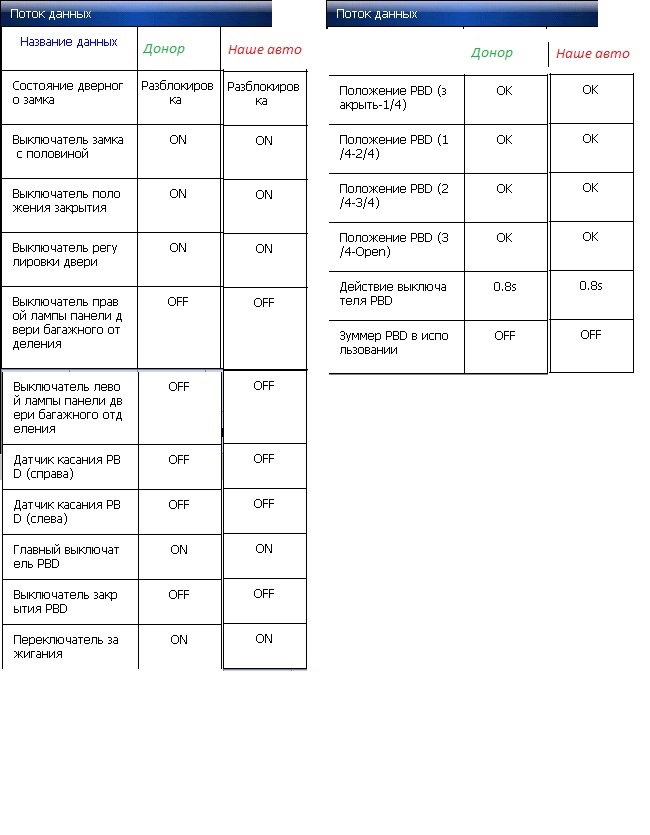

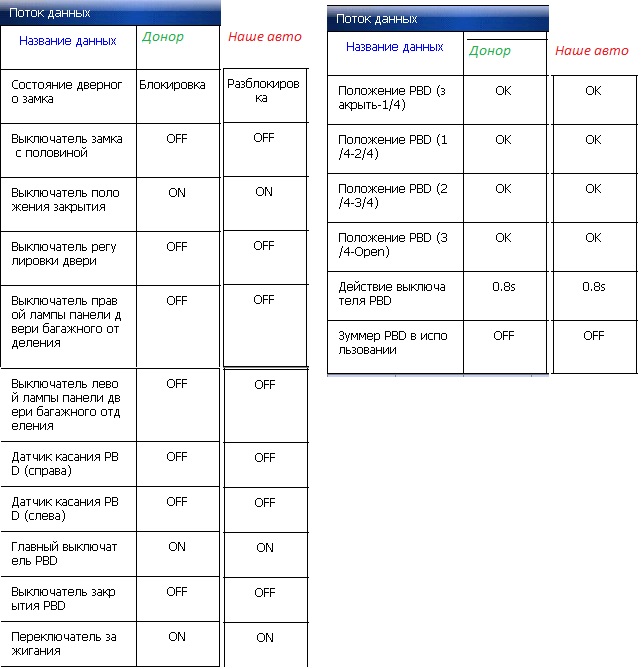

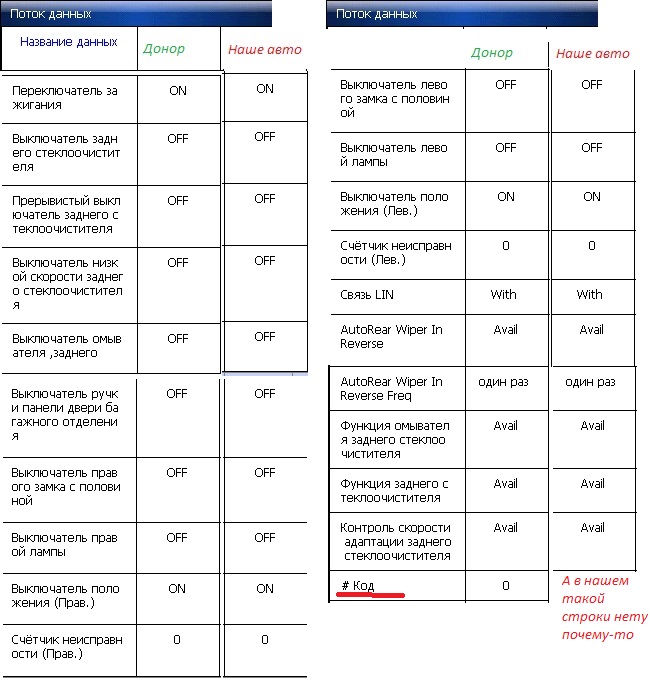

Скрины подготовил. Для удобства сложил картинки типа таблица.



параметры одинаковы за исключением параметра КОД на скрине нижнего борта. Но при считывании течстримом он есть, а ланчем в доноре есть, а у нашего авто - нету.

Изменено 26 апреля, 20196 г. пользователем Alex Vlasov
