На первом скрине видно, что показатель состояния замка разблокирован, то есть замок открыт в состоянии закрыто( на доноре нормально показывает закрыто), за это отвечает верхний концевик на который как раз и давит собачка при помощи той пружины, или не дожимает или проблема с самим этим концевиком

На первом скрине видно, что показатель состояния замка разблокирован, то есть замок открыт в состоянии закрыто( на доноре нормально показывает закрыто), за это отвечает верхний концевик на который как раз и давит собачка при помощи той пружины, или не дожимает или проблема с самим этим концевиком

Этот параметр оказалось зависит от центрального замка. Вчера при снятии скринов задняя дверь донора не открылась. Хозяин нажал кнопку в водительской двери "открыть цз" и задняя верхняя открылась.

Сегодня проверил на "своем": нажимаю кнопку цз и статус "разблокировано/заблокировано" меняется, а концевики задней двери на него видимо и не должны влиять получается.

в основном бодике есть параметры типа "лампа такой то двери". открытие трёх дверей: водительской и двух правых блок видит и засвечивает на приборке диод "открыты двери", а вот задняя левая и задняя не индицируются никак.

Спасибо оценил!!!

в основном бодике есть параметры типа "лампа такой то двери". открытие трёх дверей: водительской и двух правых блок видит и засвечивает на приборке диод "открыты двери", а вот задняя левая и задняя не индицируются никак.





Спасибо оценил!

Логику производитель конечно заложил интересную: открытием задней двери занимается её собственный блок . Открытием нижнего борта занимается боди2. А выдачей разрешения открытия-закрытия занимается основной боди1. Т.е. в данном случае это действительно была логическая блокировка открытия нижнего борта. При этом верхняя дверь отлично и открывается и закрывается как с кнопок так и вручную и сигнал открытия защёлки блок задней двери видел и подсветка кнопок раскладывания третьего ряда сидений включалась при открытии. А нижний борт до получения разрешения по шине данных открывать себя отказывается.

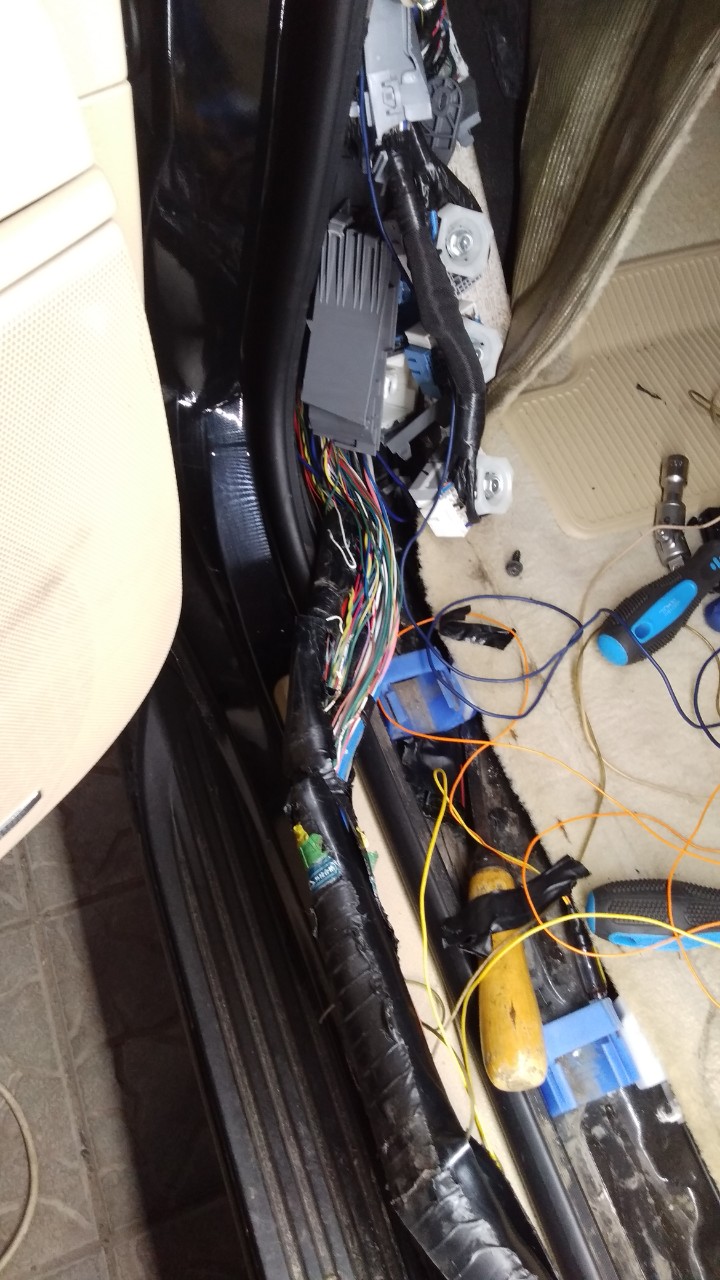

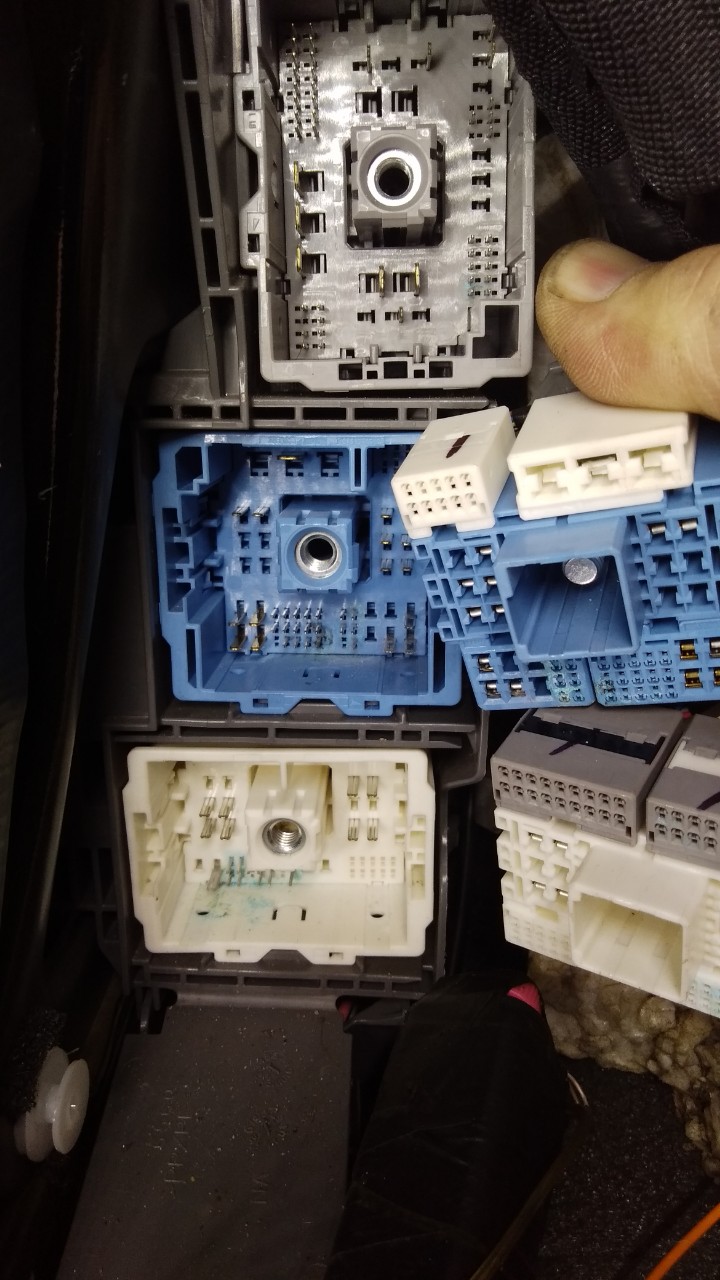

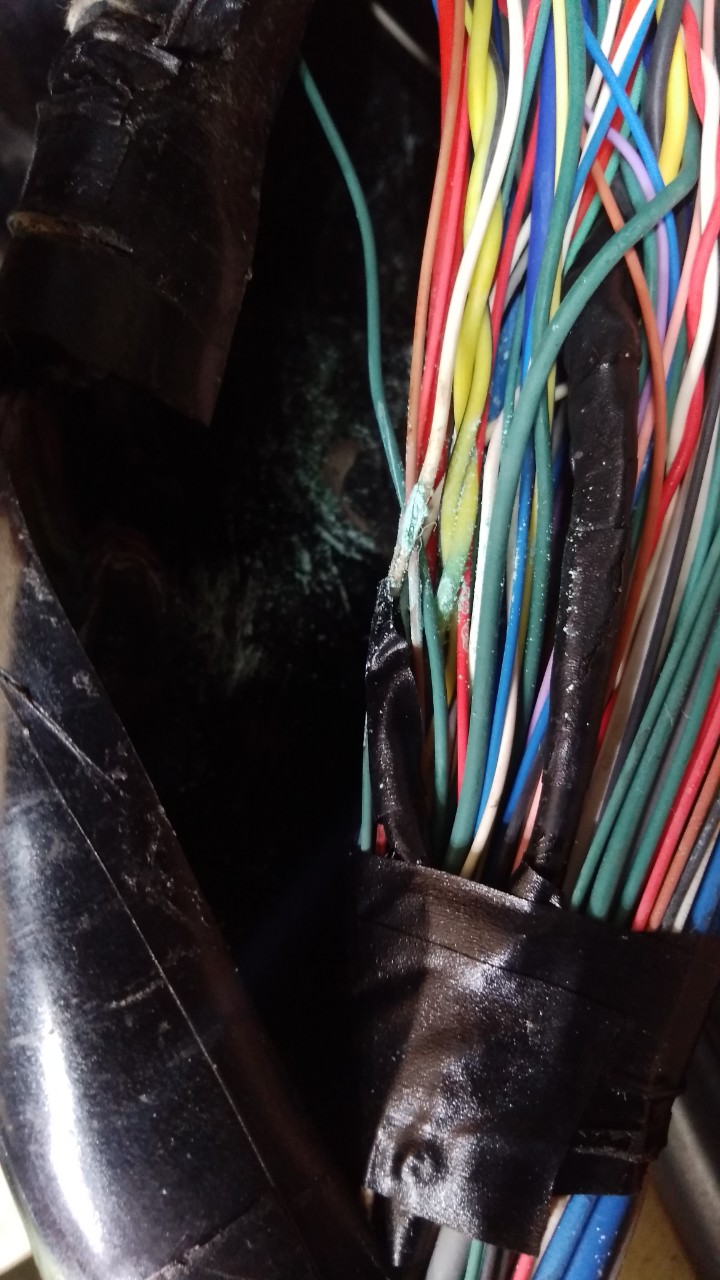

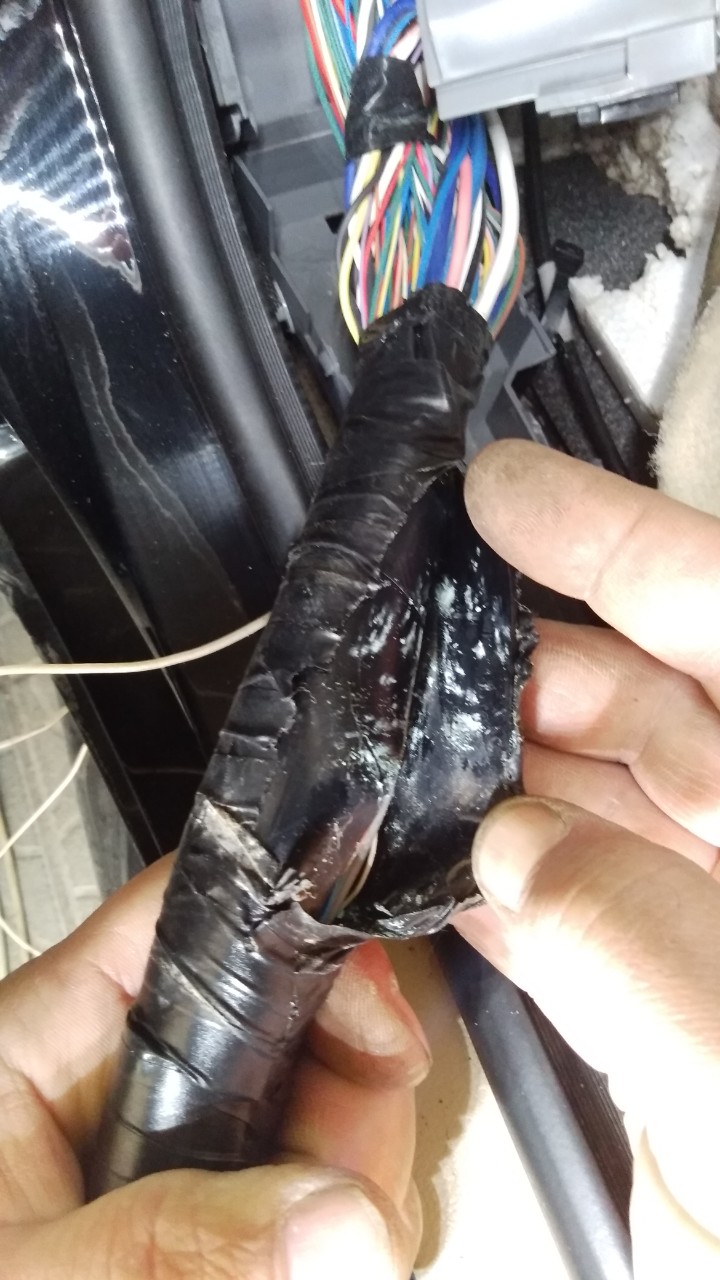

В конечном итоге: повреждение проводки перед разъёмами перехода заднего жгута в передний возле стойки двери водителя. Повреждены две линии: задней левой двери и концевика задней двери по пути к Боди1. А подсветка задней левой двери при её открытии включалась исправно.

Всё восстановлено - всё заработало. Но кровушки попил он конечно у нас.

Спасибо за участие в теме.



PS: а на схемах этого соединения не нашли. Оно показано только до блока управления задней дверью :(

Изменено 30 апреля, 20196 г. пользователем Alex Vlasov

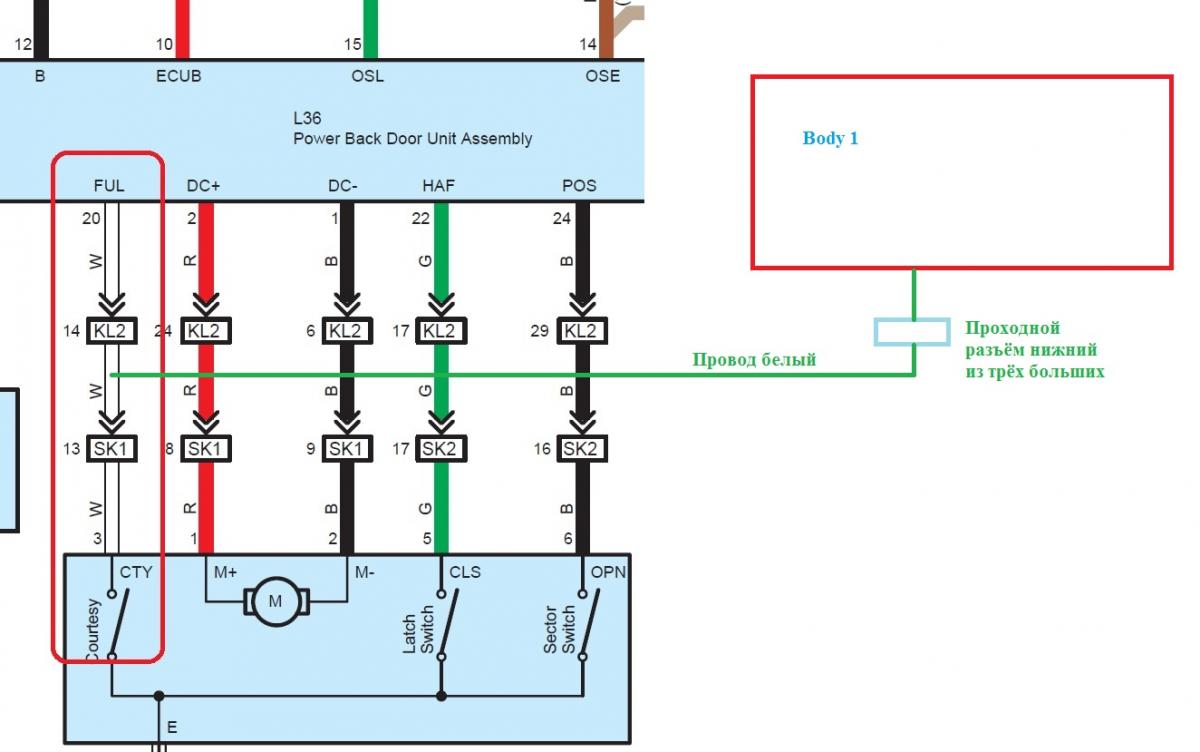

А  на схеме этого ответвления не нашли. А должно быть как то так.



Тему закроем. РЕШЕНО.
