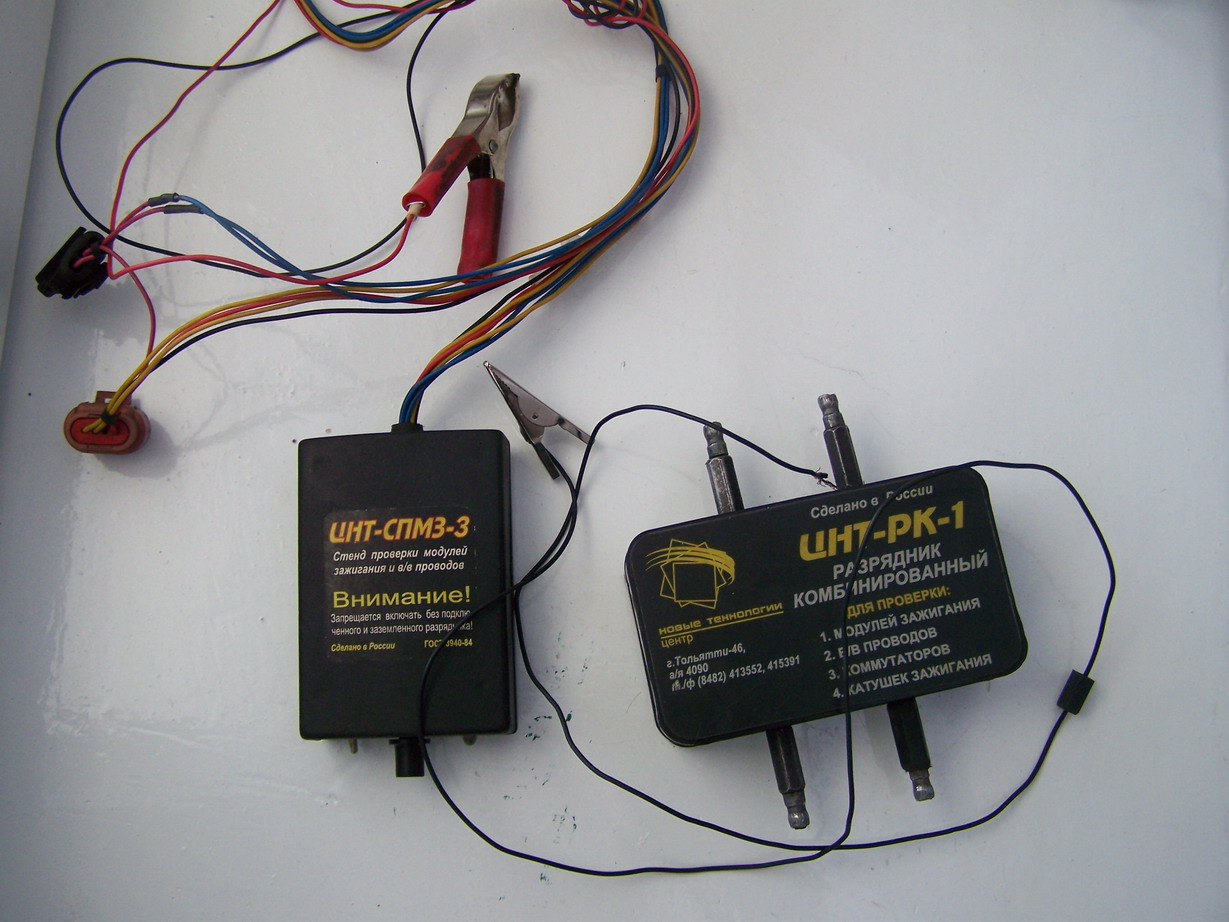

Опубликовано 8 мая, 201015 г. С наступающим Вас! Проблема, не могу определить что за элементы были в схеме, сгорели при переполюсовке, вот такой тестер ЦНТ-СПМЗ-3
Опубликовано 13 мая, 201015 г. Очень плохо видно темные снимки, с права вроде выводы остались от сгоревшого радио элемента, а с корпуса ничего не выпадало?
Опубликовано 13 мая, 201015 г. попробуй схемку срисовать и сразу станет ясно,скорее всего проволочные резисторы,только не понятно на чем собран генератор,есть элементы с другой стороны платы?
Опубликовано 13 мая, 201015 г. при переплюсовке должно выбить оконечный каскад,т.е. ключи и транзюки которые ими управляют.
Опубликовано 28 июня, 201015 г. надо проверить транзисторы, согрели скорее всего резисторы, номинал их определить невозможно пока неизвестно к какой ноге транзистора они подключены.
Опубликовано 5 января, 201114 г. сегодня тож такой же сгорел от переплюсовки! повреждения один в один схожи с теми что и здесь на фото и плюс еще одна дорожка на плате с другой стороны перегорела. вроде всё спаял востановил питание горит нормально но вот импульсов не пускает. мож у кого имеется схемка по ним?
Опубликовано 6 января, 201114 г. Это проволочные резисторы. Номинал 0,01 Ом. Можно взять из коммутаторов 2109. Включены в эмиттерную цепь транзисторов. В транзисторах между Эмиттером и Коллектором стоит диод.. И при переполюсовке получается коротыш. Транзисторы скорее всего тоже дохлые. Найдите схему от коммутатора 2109 карбюраторной. Все будет понятно.
Опубликовано 28 января, 201312 г. Так не у кого так схемы этого ЦНТ-СПМЗ-3 так и нет. Ситуация та же что и выше.
Опубликовано 29 января, 201312 г. Если у тебя сгорели те же детали, то судя по ним это просто перемычки. Востанови их и проверь транзисторы.
Опубликовано 7 февраля, 201312 г. Разобрал свой тестер , там стоят перемычки из обычной медной проволоки, сделанные по одному витку.
