AndreyZ95

Пальцами по клаве вестимо !)) Тема именно об этом. Тут готовое решение выложено и всё разжёвано - даже пять предыдущих постов людям лень прочитать !

Нет.

Если уж вам так скучно, залейте в свою "ардуину" прошиву от нормального ресеттера, который вычищает блоки без вскрытия ! Вот отсюда: https://www.auto-bk.ru/forum/topic/102069-renault-decoding-или-resetter-на-atmega8/

Общаться с самим собой такое себе занятие !

Вот дамп после записи и адаптации на тачке. Если кому интересно , но флуд некоторых персонажей в теме показал, что видимо интересно далеко не всем! R51_47945-3X10A_AFTER_CALL.bin

Ещё как даст ! EMS3132, 3134 читаются и пишутся вообще без тачки на столе (без разбора)!

Кто может помочь с Е2 на PEUGEOT 407 2.0 (RFN) 2004г. с адекватным отключением 2-го ДК? Блок magneti marelli 6LP1.12 с процом ST10F280. В неё уже кто-то залил кривой Е2, - при физическом отключении второго дк зажигала лампу на приборке и ехала неадекватно со слов клиента. Я нашёл и залил в него сток, теперь вопрос только в качественном Е2. Сток прилагается в двух форматах 512KB и 576KB PEUGEOT407 9655354880 MM6LP1.12.zip

С каким дампом? Всё , увидел ! )) У же не помню , были ли у меня варианты с "60000003". Есть ещё вариант с КАН-ХАКЕРОМ, чтобы определить состояние датчика. А зря !

Если вы правильно поставили магниты, после включения питания датчик впишет сам "40000003" в области дампа показанные на первой странице. И только тогда его можно ставить на тачку и адаптировать.

Зачем вы в датчик полезли ? В дата мониторе угол показывает? Теперь соберите его и снова проверьте ошибки и угол.

Ничего, что 5 лет прошло, или вы столько думали над ответом?!

Конечно можно !

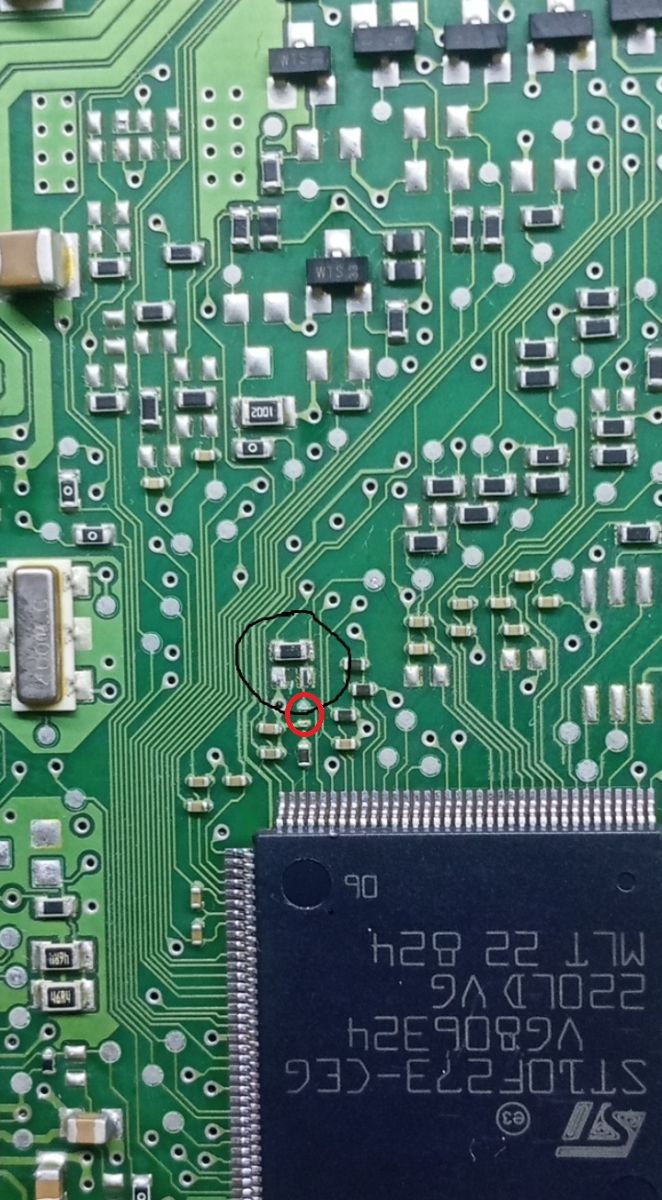

Выше вот: В списке фигурируют 10 контактов. Я не пойму, вы сообщения в теме читаете или смотрите ? _________________________________________________________________________________________________________________________ Предполагая (или зная) о предназначении коннектора, не сотавляет труда понять назначение его выводов : - Первыми , естественно выявляются "+VDD" и "МАССЫ" (всего 3 шт), откидываем 3 пустых вывода, - остаётся 4 интересующих нас сигнальных вывода. Один из них приходит на маленькую микру (в корпусе SOT23-4) супервизора питания и далее через резистор в направлении угла проца с выводами A1,A2,A3 - это абсолютно точно "RESET" . Вывод уходящий к процу и далее под него, около выводов F17,G17,H17 , однозначно является выводом бут режима P0L.4. Остаётся 2 неизвестных вывода, а именно "RX" и "TX", определяются они по-другому, так как "ныряют" под проц в одном месте, - ставим перемычку на P0L.4 , подаём питание "VDD", и простым замером мультиметра определяем, какой из выводов стал "выходом" (он и будет TX) , а какой "входом" (он будет RX). Вот и весь сказ! А "сдувание" BGA, - это только для особых "ценителей" прекрасного...

Всё без сдувания вызванивается.
