Launch Diagun Не Коннектится С Машинами


Рекомендуемые сообщения

Перепроверил.Всё правильно.

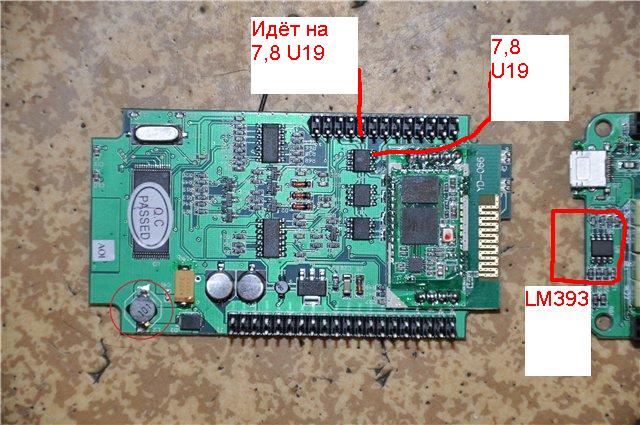

Ноги 7,8 U19 идут на z4!

Диагуне -Ауди-Поиск систем-Поиск всех систем.

0V только на D3,D8.



Изменено пользователем sergej-ko
Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 86
  • Создана
  • Последний ответ

Топ авторов темы

у меня на схеме тоже самое. но на z4 нет импульсов. на входе тоже нет. ищу дальше.

Ссылка на комментарий
Поделиться на другие сайты

Если реле включились неправильно-

на Z4 +12V и импульсов не будет.Поэтому смотреть импульсы лучше светодиодным

индикатором подключенным к +12V или подать на Z4 через 1-10ком.+12V.

Изменено пользователем sergej-ko
Ссылка на комментарий
Поделиться на другие сайты

осцилом все норм видно. видимо u19 дохлая. новую заказал. ждем. но почему на 5 и6 ноге полевика импульсы проходят. или с проца не выходит нужные импульсы.

Изменено пользователем bark65
Ссылка на комментарий
Поделиться на другие сайты

epm240 13 noga 0-3v

0 kogda ne podkluchaius

3 kogda ishet mashinu

z3 z4 postoiano 10,5 v

d3 d8 0.25v kogda ishet 5 v

na vixode k line kogda ishet mashinu 10,5v

gde poblema ????

u9 pomenial mestami s u17

na stole po datasheet sravnil mejdu saboi u9 i u17 kakbutto odno i toje pokazivaiut

Изменено пользователем killerbike
Ссылка на комментарий
Поделиться на другие сайты

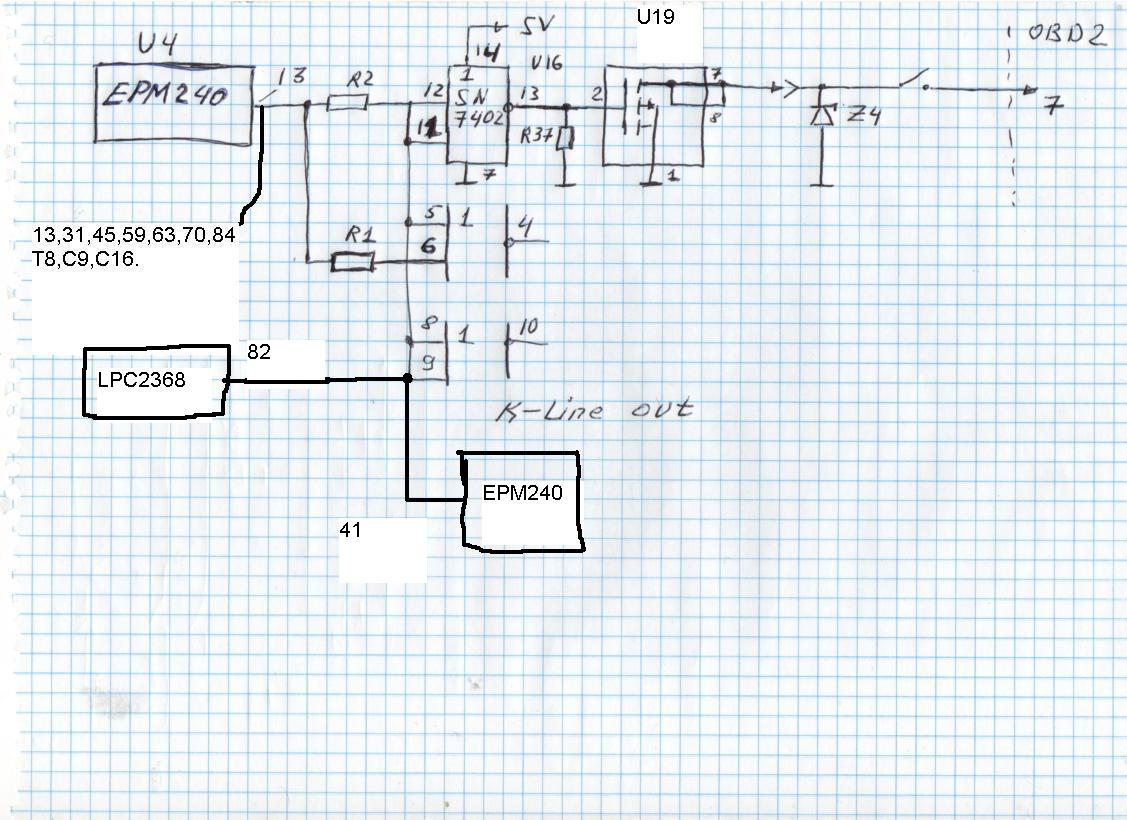

Свою схему исправил.

Ауди-Поиск систем-Поиск всех систем.

Должно прыгать напряжение от 0до3 V на 82 ноге LPC2368.

Если нет-меняй SN74HC02 http://www.auto-bk.r..._20#entry360438


Ссылка на комментарий
Поделиться на другие сайты

Свою схему исправил.

Ауди-Поиск систем-Поиск всех систем.

Должно прыгать напряжение от 0до3 V на 82 ноге LPC2368.

Если нет-меняй SN74HC02 http://www.auto-bk.r..._20#entry360438

lpc2368 na plate kakoi nomer ne mogu naiti

nashol spasibo on umenia zalit bil chemto

zavtro proveru otpeshu chto i kak esho raz spasibo

Изменено пользователем killerbike
Ссылка на комментарий
Поделиться на другие сайты

Перепроверь мою схему- откуда идёт сигнал на 12 ногу SN74HC02.

Частота очень низкая .Продублируй измерения вольтметром.

Также посмотри импульсы при- на Диагуне -OBDII-OBDII SAE J18150 PWM mode.

Попробуй новые -старые версии программ.

http://www.auto-bk.r...280#entry337803

Изменено пользователем sergej-ko
Ссылка на комментарий
Поделиться на другие сайты

неужели у меня дохлый нс02 . еле один достал теперь и он дохлый. заказал его тоже.

Ссылка на комментарий
Поделиться на другие сайты

Посмотри импульсы с выпаянной нс02.

Прозвони выходы нс02.-может нагрузка коротит.

Я думаю нс02 =SN7402 -т.е для пробы можно любой аналог с любыми буквами .

Ссылка на комментарий
Поделиться на другие сайты

sergej-ko огромное спасибо

дело было не в бобине идиот сидел в кабине

a teper o diagune

problema bila v tom chto do menia v diagune kapalos ne malo ludei i detali meniali iz grudi metaloloma

sevodnia nashol svoi stari x431 (isporcheni)raziskal v nem vse neobxodimii detali zamenil prosto vse nax....

vse po prejnebu ne rabotaet 7kline 10,5 v 41 noga na epm 3v bez izmeneni

poveril sergej-ko pomenial esho raz SN74HC02 (kstate v starom launche ix dve shtuki)vse zarabotalo kak chasiki

dalshe dumai zashitu postavit na iformaceonii vxodi

еще раз спасибо огромное sergej-ko

Изменено пользователем killerbike
Ссылка на комментарий
Поделиться на другие сайты

Пожалуйста!

С входом -выходом напрямую SN74HC02 не соединена- наверное надо ставить м.с другой фирмы.

Если можешь-выложи осциллограммы .
