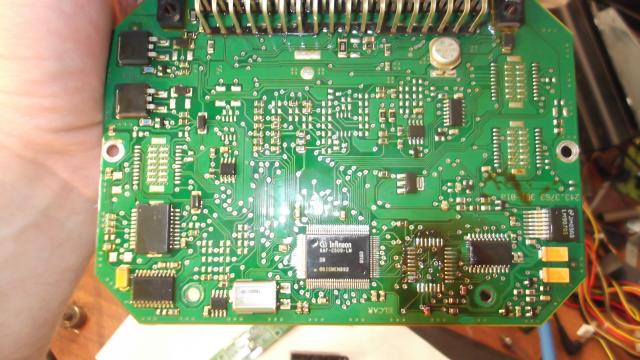

Terranovod Posted August 14, 2013 Share Posted August 14, 2013 (edited) Приветствую всех , доброго времени суток , назрели вопросы , чтоб не лезть в чужие темы создал свою Принесли вот такой вот девайс в нутрях оновыглядит так флешь вынул для считывания , сказали что софт диагностический блок видит но прошить не может , флеш как то раком и читается и шьётся с обратной стороны небольшие прогары вот собственно горелая дорога (восстановлена не мной) и вот вопрос , во первых стоит флешь непонятная , логотип отсутствует , гордая надпись малазия и маркировка 29F002BC-90 , вопрос что за зверь такой , програматор матерясь определяет её как фуджицу , но опять же читает а прошить не может , вот собственно вопрос к спецам , не могли бы подсказать чё за флеш там распаянна на сомом деле Блок отдали на эксперементы , вобщем желание воскресить оный девайс и поизгалятся над ним Edited August 14, 2013 by Terranovod Link to comment Share on other sites More sharing options...
Эдуард76 Posted August 14, 2013 Share Posted August 14, 2013 (edited) чем то напоминает VS5.6 или ...СОАТЭ Edited August 14, 2013 by Эдуард76 Link to comment Share on other sites More sharing options...
exe-111 Posted August 14, 2013 Share Posted August 14, 2013 (edited) Флешь обычная как на других Микас 7 и Январь. M29F010 от STM или AM29F010 от AMD. Но просто её заменой не отделаться, раз дорога сгорела. Флешь это так, начало ремонта, да и, думаю, всё с ней ОК было (это как правило). Измерьте, отн-но массы, сопротивления на желтеньких конденсаторах возле стаба, может и прояснится фронт работ. Edited August 14, 2013 by exe-111 Link to comment Share on other sites More sharing options...
pavel1970 Posted August 14, 2013 Share Posted August 14, 2013 Флешку надо впаять на место и поменять проц это выгорела масса.Если еще чего не сполили. Link to comment Share on other sites More sharing options...
Terranovod Posted August 14, 2013 Author Share Posted August 14, 2013 Флешь обычная как на других Микас 7 и Январь. M29F010 от STM или AM29F010 от AMD. Но просто её заменой не отделаться, раз дорога сгорела. Флешь это так, начало ремонта, да и, думаю, всё с ней ОК было (это как правило). Измерьте, отн-но массы, сопротивления на желтеньких конденсаторах возле стаба, может и прояснится фронт работ. который ближе к лмке 1,2 килоома а который дальше 245 ом Флешку надо впаять на место и поменять проц это выгорела масса.Если еще чего не сполили. а каким образом выяснить мёртв ли проц , генерация присутствовать будет на кварце если он мёртв ? и будут ли признаки жизнидеятельности если тыкнутся в сигнальные ноги проца Link to comment Share on other sites More sharing options...
exe-111 Posted August 14, 2013 Share Posted August 14, 2013 Как правильно сказали, флешку на место, проц под замену, 245 Ом это - труп, генерация кстати может и быть. 1,2 кОм это возможно и маловато, надо еще м/сх. детонации проверить, поднимите вывод 1 её и измерьте 1-2, будет обрыв - и её тоже в мусор. А там дальше может быть и всё, а может ещё мелочь какая выявится. Link to comment Share on other sites More sharing options...
Terranovod Posted August 16, 2013 Author Share Posted August 16, 2013 Ну что ж после тыканья осцилографом выяснилось что на кварце ни шиша не генерируется , при подаче питания сея штукенция потребляет 130 милиампер и достаточно осчутимо греется LM , вобщем рядом лежит январь с такой же отгоревшей дорогой , соответственно надо для начала 2 проца ну и дальше по списку :) Link to comment Share on other sites More sharing options...
romario-1 Posted August 16, 2013 Share Posted August 16, 2013 флешь непонятная , логотип отсутствует , гордая надпись малазия и маркировка 29F002BC-90 Что там непонятного http://www.alldatasheet.com/datasheet-pdf/pdf/23020/STMICROELECTRONICS/29F002.html Блок изначально подлежал ремонту, но теперь ему точно кранты. Link to comment Share on other sites More sharing options...
Terranovod Posted August 17, 2013 Author Share Posted August 17, 2013 Что там непонятного http://www.alldatash...ICS/29F002.html Блок изначально подлежал ремонту, но теперь ему точно кранты. Не буду спорить с вашим авторитетом , но как вы определили ремонтопригодность блока и каким образом вы определили что в дальнейшем ему будет плохо ? ваш пруф ничего общего не имеет с действительностью , если бы вы внимательно читали сообщение выше,а не торопились бы написать хоть что нибудь , то увидели что наименование микросхемы немного отличается от того что показали вы Link to comment Share on other sites More sharing options...
gonta Posted August 17, 2013 Share Posted August 17, 2013 А вы сами то его на запись-считывание не проверяли?До того как сдули флеш. Генерации нет, стаб греется-возможно КЗ в обвязке проца? А история выхода из строя отсутствует? Link to comment Share on other sites More sharing options...
Terranovod Posted August 17, 2013 Author Share Posted August 17, 2013 А вы сами то его на запись-считывание не проверяли?До того как сдули флеш. Генерации нет, стаб греется-возможно КЗ в обвязке проца? А история выхода из строя отсутствует? Блок на связь не выходил Россыпь вокруг проца проверенна История к сожалению отсутствует приехали привезли с 10 блоков различных так сказать на эксперименты , вот экспериментирую истории всех блоков со слов автоэлектриков Link to comment Share on other sites More sharing options...
pavel1970 Posted August 17, 2013 Share Posted August 17, 2013 Блок на связь не выходил Россыпь вокруг проца проверенна История к сожалению отсутствует приехали привезли с 10 блоков различных так сказать на эксперименты , вот экспериментирую истории всех блоков со слов автоэлектриков Вышли мне пору штук. Link to comment Share on other sites More sharing options...
Terranovod Posted August 17, 2013 Author Share Posted August 17, 2013 Вышли мне пору штук. Тоже на эксперименты :) при их состоянии пересылка дороже встанет :) живого к сожеленинию ничего нет я так хотел чё нибудь зашить до смерти потом всё выпаять засунуть в программатор и дальше мучать Link to comment Share on other sites More sharing options...
gonta Posted August 17, 2013 Share Posted August 17, 2013 А почему вы не проверив работоспособность проца сразу стали флеш выпаивать? Link to comment Share on other sites More sharing options...
Terranovod Posted August 17, 2013 Author Share Posted August 17, 2013 А почему вы не проверив работоспособность проца сразу стали флеш выпаивать? Ну это скажем так пережитки компьютерного , если что то не работает сначала прошей и проверь не заработало ли , тем более это самое простое по крайней мере я так думал сначала , пока флешь не отказалась записываться и стираться , я так понял январь 5,1 и микас 7,1 практически одно и тоже , поэтому наверное флеш микросхемы я так понимаю у них одинаковые по хар-ам меняется только производитель микросхемы Link to comment Share on other sites More sharing options...
gonta Posted August 17, 2013 Share Posted August 17, 2013 Ну помоему самое простое-это проверив питание проца, проверить генерацию и импульсы на шинах связи с флеш. Link to comment Share on other sites More sharing options...
Terranovod Posted August 17, 2013 Author Share Posted August 17, 2013 Ну это дело привычки , в принципе вернув флеш на место это и было сделано , в общем экспериментирую :) буду признателен если будите пинать в нужном направлении :) Link to comment Share on other sites More sharing options...
dozovec Posted August 17, 2013 Share Posted August 17, 2013 Есть знакомые, ремонтирующие ПК и телефоны. А ЭБУ не могут, хотя пытались. Причина в не знании принципа работы ЭБУ. В курсе про это хорошо рассказывается Link to comment Share on other sites More sharing options...
romario-1 Posted August 17, 2013 Share Posted August 17, 2013 если бы вы внимательно читали сообщение выше,а не торопились бы написать хоть что нибудь , то увидели что наименование микросхемы немного отличается от того что показали вы Такое впечатление что вы первый раз увидели надписи на микросхеме. А ещё спрашивайте почему блоку кранты. Для справки: последние буквы и цифры на микросхемах указывают на отличительные особенности как форма и материал корпуса, цокалёвка, температурный режим и прочее. Вот ваша бедолага, буковка в буковку: http://www.alldatasheet.net/datasheet-pdf/pdf/61796/FUJITSU/MBM29F002BC-90.html Link to comment Share on other sites More sharing options...
gonta Posted August 17, 2013 Share Posted August 17, 2013 Вы думаете я этот курс не смотрел?Я там ничего нового не увидел. Некоторые приемы работы интересны и кой-какие советы. А как там описана проверка ЭБУ-поверьте-это совсем несложно! Link to comment Share on other sites More sharing options...
