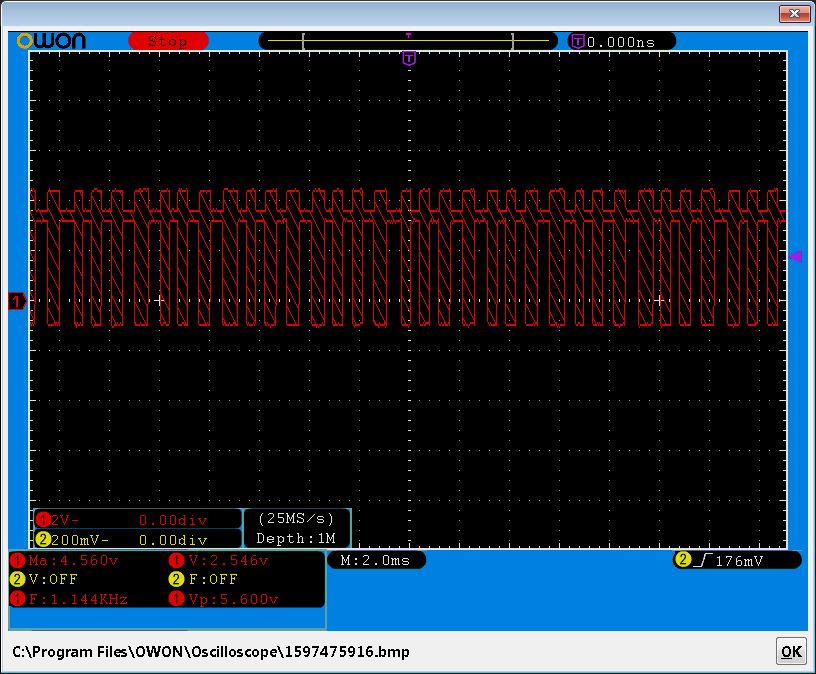

Dooren2014 Posted December 13, 2014 Share Posted December 13, 2014 ...решил отдельную тему создать, что бы не усложнять ветку http://www.auto-bk.ru/forum/topic/22143/ . Приобрел LAUNCH X431 Diagun с симптомами отсутствие связи основного блока и адаптера по блютузу и через кабель. Потребление при подключению к блоку питания (12в) у адаптера завышенное 800 ма. При осмотре платы нагревался U1 SPX1117 , после выпайки SPX1117, обнаружил короткое по линии V DCDC (3V3) по всей плате ( или ноги у процессора 13, 42,84). Подал 3V3 по шине , появилось небольшое нагревание EPM240T100C5N. Снял EPM240T, короткого по шине V DD 3V3 не стало. Поставил (приобрел на алиэкспресс) микросхему EPM240T100C5N, смартбокс стал реагировать на блютуз соединение: Установки- -жди пока моргает -ОК -горит синий. Но "DEMO-OK -покажет S/N -мигает красный" не определяет S/N , а пишет: "Пожалуйста, выйдите из диалога....". При поиске по папкам смарта мигает синим на смартбоксе. Через кабель смартбокс не определяется. Замерил обмен процессора LPC2368FBD100 с SN74HC02: напряжение на 17 -3,3в. 18-1,0в. 19-1,4в. 20 и21 по 2,8в. На 20 и 21 ноге LPC2368FBD100 снял осциллограммы. Появилась мысль - кабель от смарта подключить напрямую к процессору LPC2368FBD100 бокса... Какие будут предложения, спасибо. Link to comment Share on other sites More sharing options...
Dooren2014 Posted December 13, 2014 Author Share Posted December 13, 2014 Должно быть или 0 или 2 =меняй 74HC02 А на каких ногах так должно быть? (На 20 и 21 ноге?) Link to comment Share on other sites More sharing options...
Dooren2014 Posted December 15, 2014 Author Share Posted December 15, 2014 LPC9107 8-bit microcontrollers, отсоединил 9 RXD ногу, подал питание на бокс, осцилом на 6 TXD импульсосв нет (3.3в), между LPC2368FBD100 и EPM240T100C5N по RXD обмена нет. 9 RXD ногу опять подсоединил - без изменений ( смарт не определяет номер) Link to comment Share on other sites More sharing options...

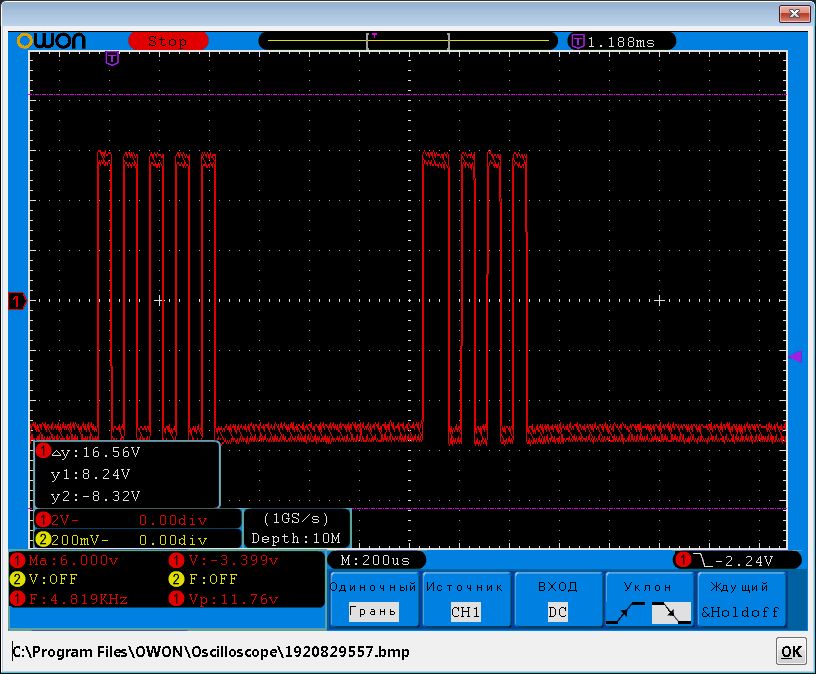

Dooren2014 Posted December 15, 2014 Author Share Posted December 15, 2014 (edited) Соединил смарт и бокс кабелем, после подачи питания на бокс, на смарте включил демо режим. На микросхеме SP3232EEN на 13 ноге RS-232 INPUTS были импульсы (осцилограмме), на 8 ноге импульсов нет (на обоих ногах -5,3 уровень). На 12 и 9 ногах (logiс outputs) 3,3v . Edited December 15, 2014 by Dooren2014 Link to comment Share on other sites More sharing options...

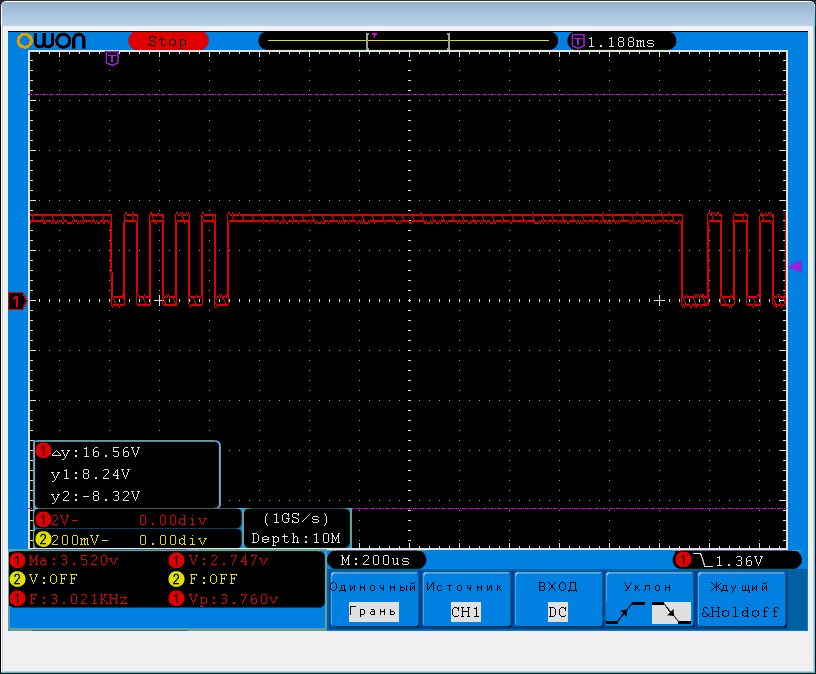

Dooren2014 Posted December 16, 2014 Author Share Posted December 16, 2014 Заменил SP3232EEN на HIN2021BT (по дадашиту подходят). Появились импульсы на выходе HIN2021BT т.е. на 12 ноге R1OUT, дорожка идет к EPM240T100C5N (коммутатор). fn3980.pdf Link to comment Share on other sites More sharing options...
Dooren2014 Posted December 16, 2014 Author Share Posted December 16, 2014 В предылущем посте перепутал скриншот и уже не могу отредактировать. Замените, пожалуйста, следуюдим... Link to comment Share on other sites More sharing options...
sergej-ko Posted December 17, 2014 Share Posted December 17, 2014 Насчёт аналога. Питание SP3232 (MAX3232)=3/3 V ,а HIN2021BT =5V. Может придётся питание перекидывать. После EPM240T имп появились ? Link to comment Share on other sites More sharing options...
Dooren2014 Posted December 17, 2014 Author Share Posted December 17, 2014 Подключил 11 tx и 12 rx ноги к процу (LPC2368FBD100) ногам: 98 и 99, импульсов от процессора нет... Link to comment Share on other sites More sharing options...

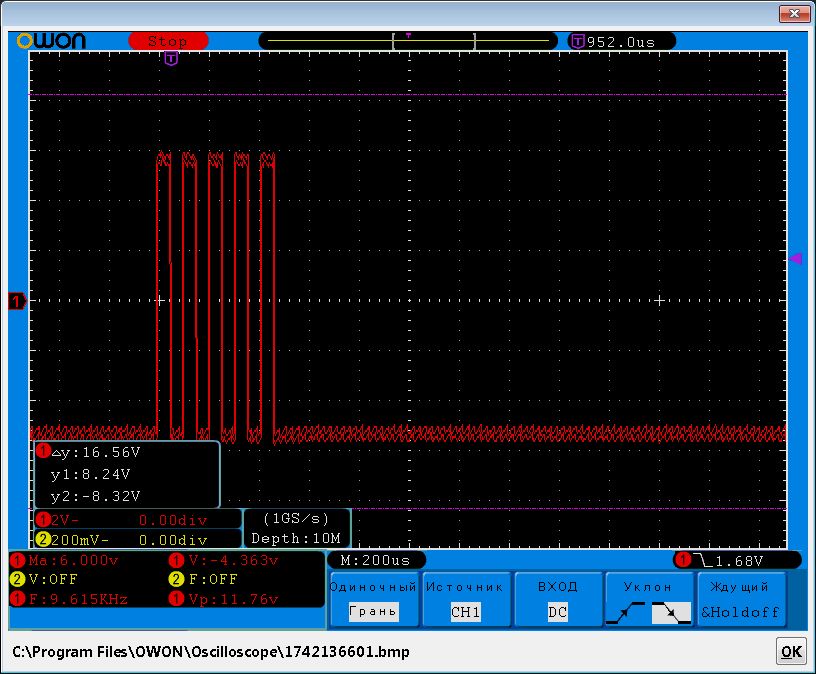

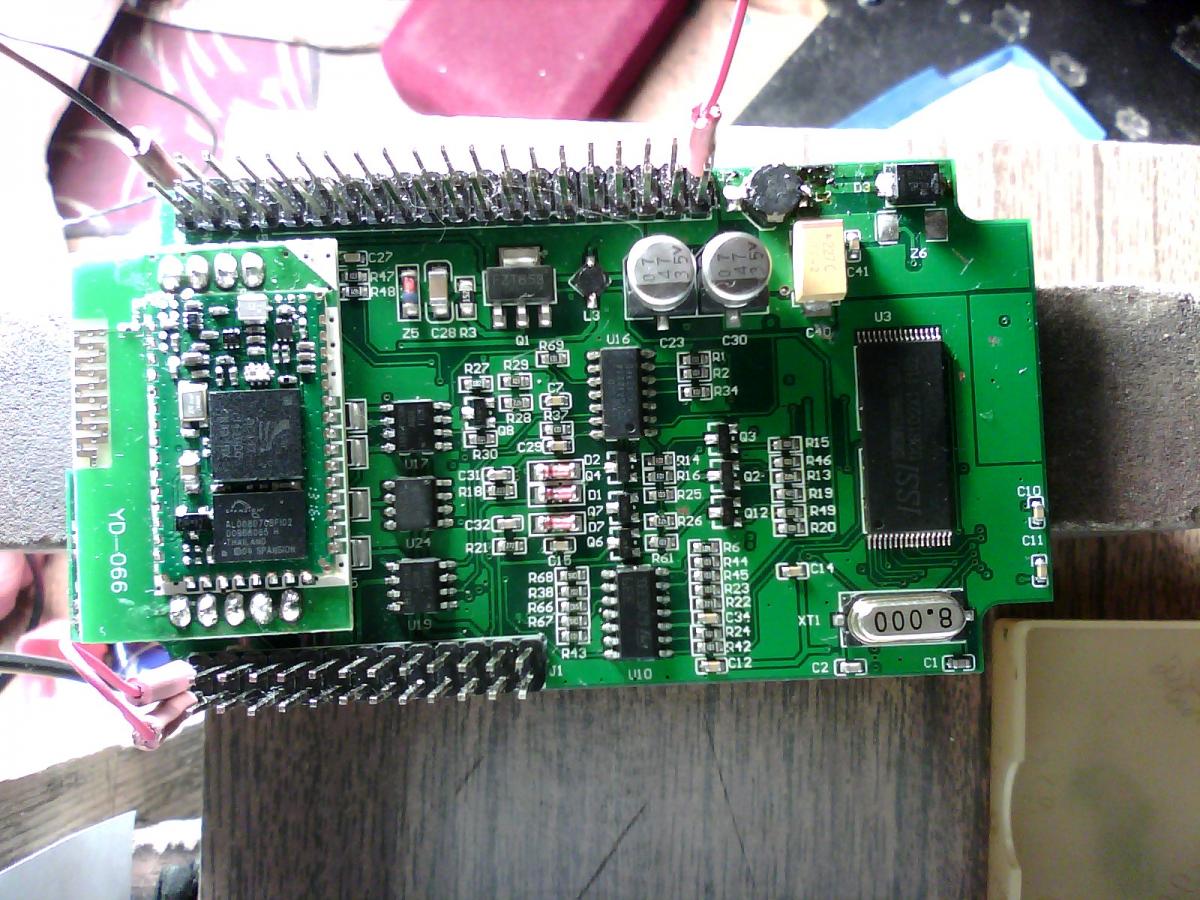

Dooren2014 Posted December 18, 2014 Author Share Posted December 18, 2014 (edited) Плату с процессором отсоединил от платы релюшек и подал 5 вольт (совет sergej-ko ) и Select соединил с GND, только при помощи кембриков и подобранных к ним проводов. После подсоединения БП к плате бокса 5в. на смарте включил демо режим. Проверка через BT. На микросхеме SP3232EEN на 8 ноге RS-232 INPUTS (осцилограмма), на 9 ногах импульы есть. На 10 и 7 нагах (TX) отсутствуют, ( смарт не определяет номер) ... Edited December 18, 2014 by Dooren2014 Link to comment Share on other sites More sharing options...
Dooren2014 Posted December 21, 2014 Author Share Posted December 21, 2014 Нужно прошивать EPM240T100C5N Altera, программируемая логика Изначально эта микросхема «пустая» и не может выполнять никакой функции. Чтобы микросхема начала делать то, что нам нужно её нужно прошит... Link to comment Share on other sites More sharing options...
Dooren2014 Posted December 23, 2014 Author Share Posted December 23, 2014 За прошедшее время поднял тему (http://www.ejtag.ru/viewtopic.php?f=9&t=688&p=7350#p7350 EPM240T (EPM240T100C5N) Altera,программируемая логика) на форуме, специалистов по прошивке микросхем, где посоветовали "Если не установлен бит защиты, то возможно считать" для этого нужен Altera USB-Blater или ByteBlaster, Pickit 3 USB и +Quartus II 9.1 Web Edition. Большая просьба, может у кого есть возможность с рабочего тела считать дамп с EPM240T , что бы вдальнейшем оживлять "пустые" EPM240T. Link to comment Share on other sites More sharing options...

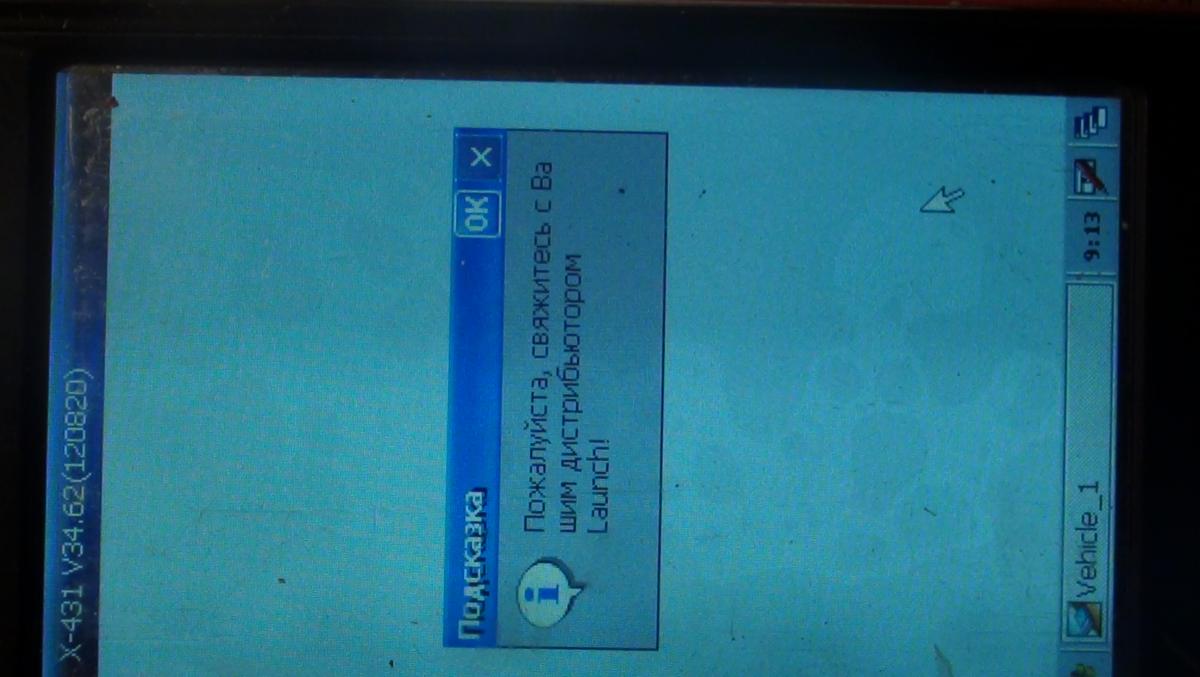

Dooren2014 Posted December 27, 2014 Author Share Posted December 27, 2014 (edited) Отсоединил 2 ногу (RX) EPM240T, подсоединил от SP3232EEN 9 и 10 ноги к процессору 99 и 98 соответственно и получил по Блютузу связь смарта с боксом: -появился номер бокса: 9805401***** -произошел сброс бокса -выскочила подсказка связаться с вашим дистрибьютором LAUNCH Edited December 27, 2014 by Dooren2014 Link to comment Share on other sites More sharing options...
sergej-ko Posted December 27, 2014 Share Posted December 27, 2014 Поздравляю с победой ! ""связаться с вашим дистрибьютором LAUNCH"" = неправильный № на флешке Свяжись по Скайпу Link to comment Share on other sites More sharing options...

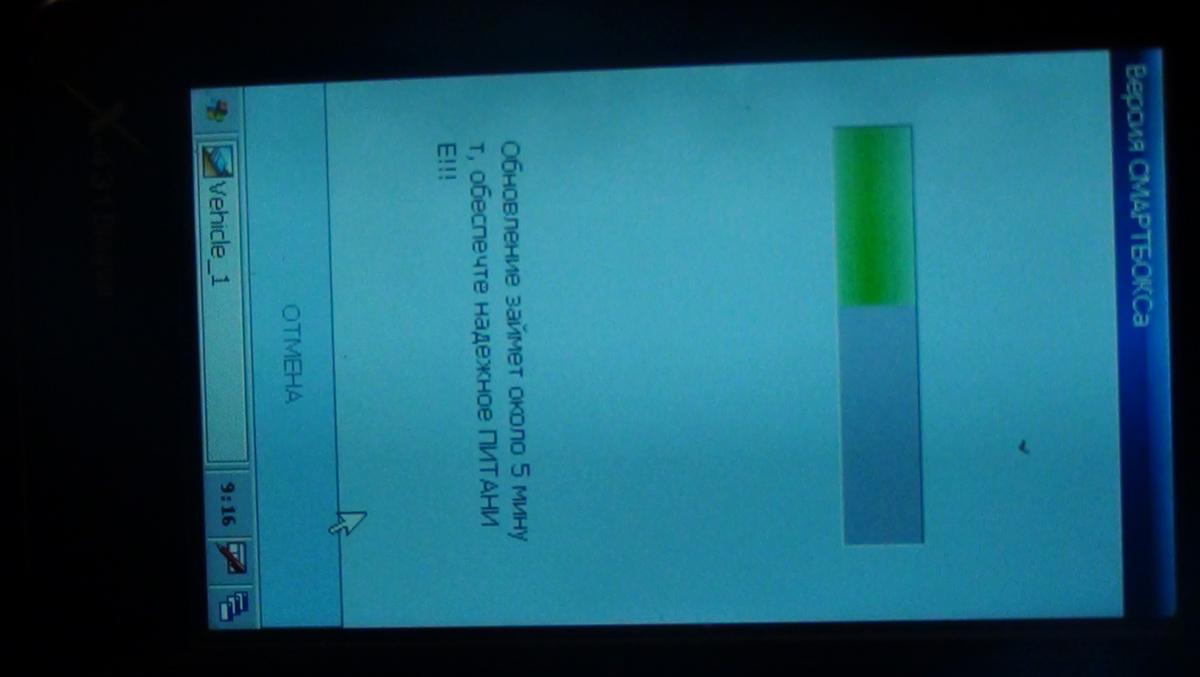

Dooren2014 Posted December 29, 2014 Author Share Posted December 29, 2014 Не отсоединял 2 ногу (RX) от EPM240T, бросил перемычки от от SP3232EEN 9 и 10 ноги к процессору 99 и 98 соответственно. В файле DOWNLOAD.ini убрал "6.2" , сохранил на флешке и вставил в смарт. При тесте авто произошло обновление бокса. После снятия перемычек , восстановления файла DOWNLOAD.ini - смарт опять не чувствует бокс: вместо номера: "Пожалуйста, выйдите из диалога....". Link to comment Share on other sites More sharing options...
Dooren2014 Posted January 6, 2015 Author Share Posted January 6, 2015 Просьба: считать дамп с EPM240T для X-431 Diagun , и выложить здесь, что бы в дальнейшем можно оживлять "пустые" EPM240T. Для это нужно иметь: - рабочую плату X-431 Diagun -Altera USB-Blater или ByteBlaster или др. -Quartus II 9.1 Web Edition Может быть установлен бит защиты на EPM240T , что бы это узнать есть описание на http://electronix.ru/forum/index.php?showtopic=110956&st=0 Link to comment Share on other sites More sharing options...

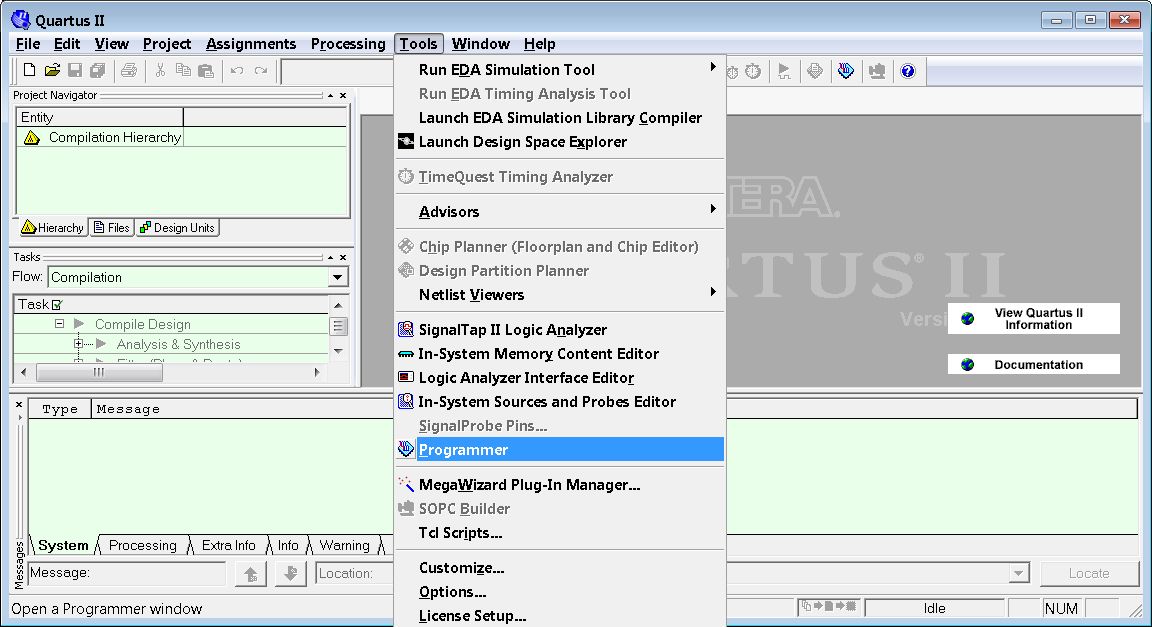

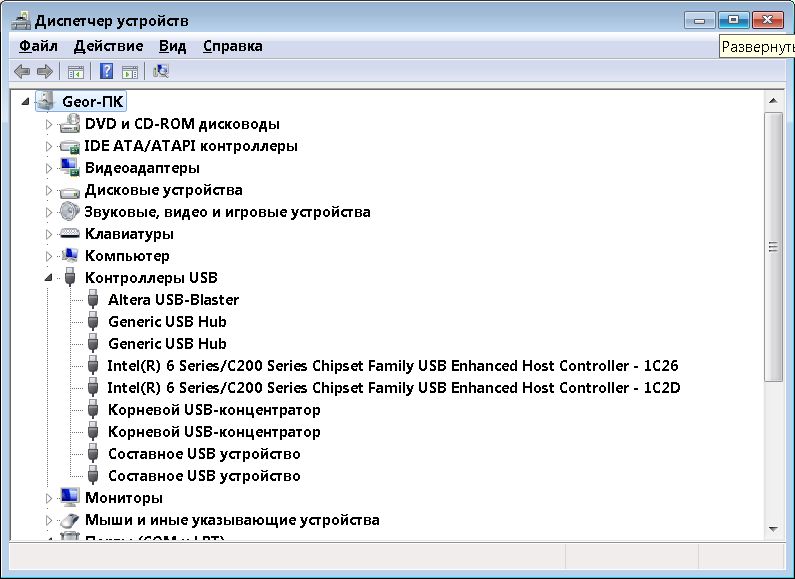

Dooren2014 Posted January 24, 2015 Author Share Posted January 24, 2015 Для считывания дампа можно применить USB Blaster (ALTERA CPLD/FPGA Programmer) нужно установить дрова, взять из C:\altera\91\quartus\drivers Перед этим скачать и установить Quartus II 9.1 не выше (1,5 гигабайт) При запуске Quartus II 9.1 - необходим связь с интернетом. В меню "Tools' ищем строчку:Programmer и открываем нажимаем Hardware Setup и попадаем в окно где выбираем USB Blaster. или LPT. Нажимаем "Close" и возвращаемся в окно "Программера". В окне "Программера" нажимаем "Auto Detect" и определяться наша ПЛИС Ставим галочку в Blank-Check (проверки ПЛИС на отсутствие загруженной в нее конфигурации) и и нажимаем "Start". В основном окне Quartus, снизу в четвертой строке будет показано есть ли загружена информация: "Info: Device is not blank", у меня пустая ПЛИС- "Info: Blank-checking device(s)" После проверки ПЛИС на "Blank-Check" выбираем в списке строчку с текущей ПЛИС и нажимаем слева кнопку "Change File..." и открываем файл с расширением .POF (C:\altera\91\ip\altera\sdi\example\a2gx_tr\maxii) В окне "Программера" правой кнопки мыши на строке с текущей ПЛИС вызываем контекстное меню и выбираем в списке "Properties". Откроется окно "HEX Data Properties" В окне видно: "Security Bit" - отключен, "Enable JTAG Support" -поддержка JTAG включена Link to comment Share on other sites More sharing options...
Dooren2014 Posted January 24, 2015 Author Share Posted January 24, 2015 Если не получается прочитать прошивку Quartus II в окне "Программера" поставив галочку на Examine, то можно прочитать конфигурацию старым ПО - Max+Plus II, здесь: http://radiokot.ru/forum/viewtopic.php?f=20&t=55722 . Link to comment Share on other sites More sharing options...
Dooren2014 Posted January 25, 2015 Author Share Posted January 25, 2015 (edited) Ссылки на ПО: (нужна регистрация) https://www.altera.c...-SWD-MP2-102-PC MAX + PLUS II базовый вариант 10,2 Программное обеспечение https://www.altera.c...nl-sw-index.jsp Quartus Version 9.1 Edited January 25, 2015 by Dooren2014 Link to comment Share on other sites More sharing options...

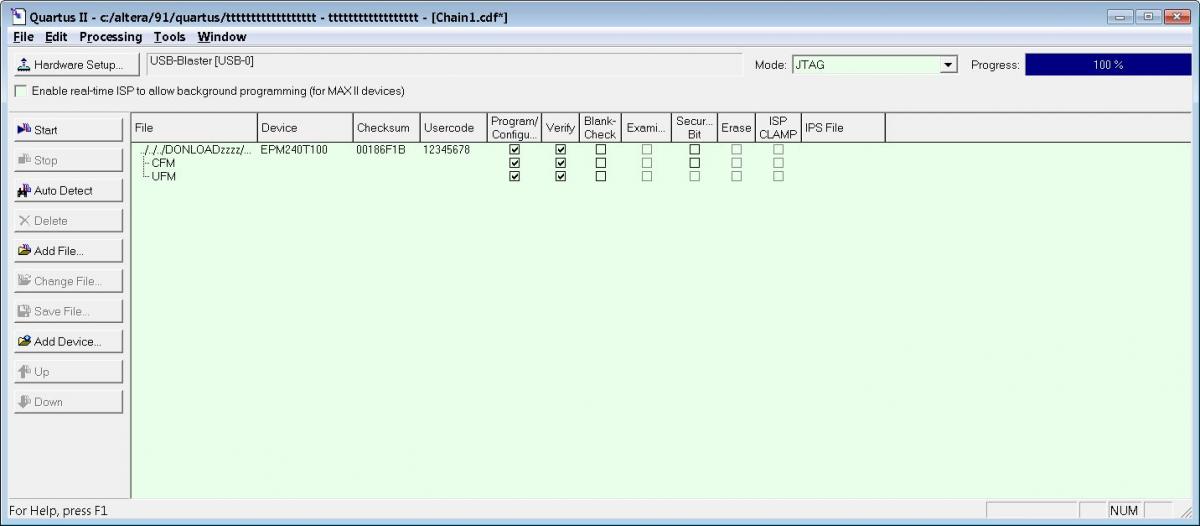

Dooren2014 Posted February 24, 2015 Author Share Posted February 24, 2015 УРА!!!!!!!!!!!! Наконец удалось оживить бокс, благодаря Сергею (sergej-ko), помог прошивкой на EPM240T100C5N для диагуна. В программаторе квартуса добавляем наш файл *.pof и нажимаем Start и пошла прошивка. Далее по блютузу обновился бокс, на дисплее появился серийный номер. Зашел в раздел Audi, проверил различные тесты, отчетливо были слышны щелкивание релюшек... Link to comment Share on other sites More sharing options...
junkandshit Posted August 1, 2022 Share Posted August 1, 2022 у меня та же беда, сдох EPM240, может кто то поделится прошивкой на EPM240T100C5N? Link to comment Share on other sites More sharing options...
