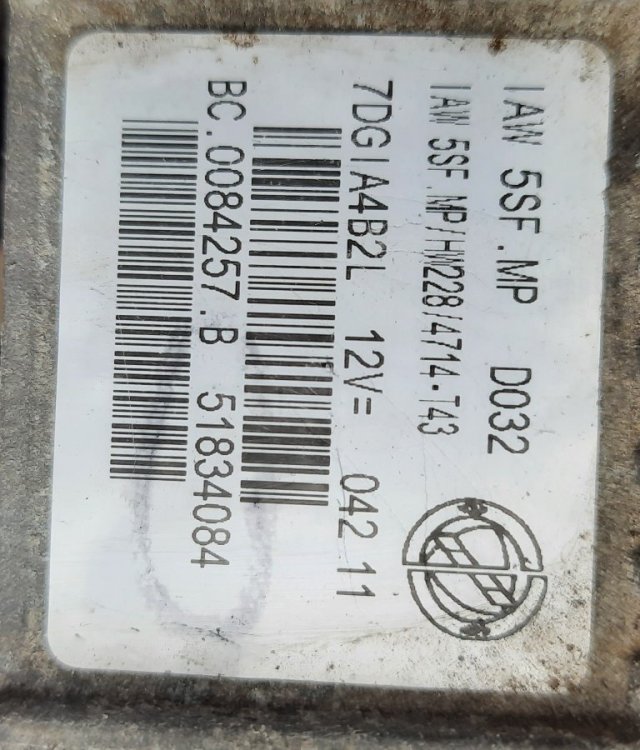

Не могу найти распиновку IAW 5SF MP HW228

[Jep-Pavel 0]

Помогите найти схему подключения для прошивки на столе.

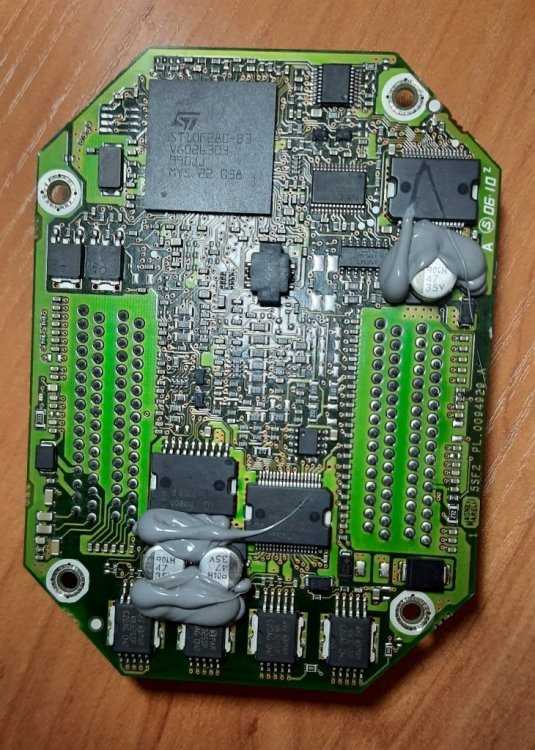

На самой плате 5SF2 PL.0094929.A

[юрфакт 2]

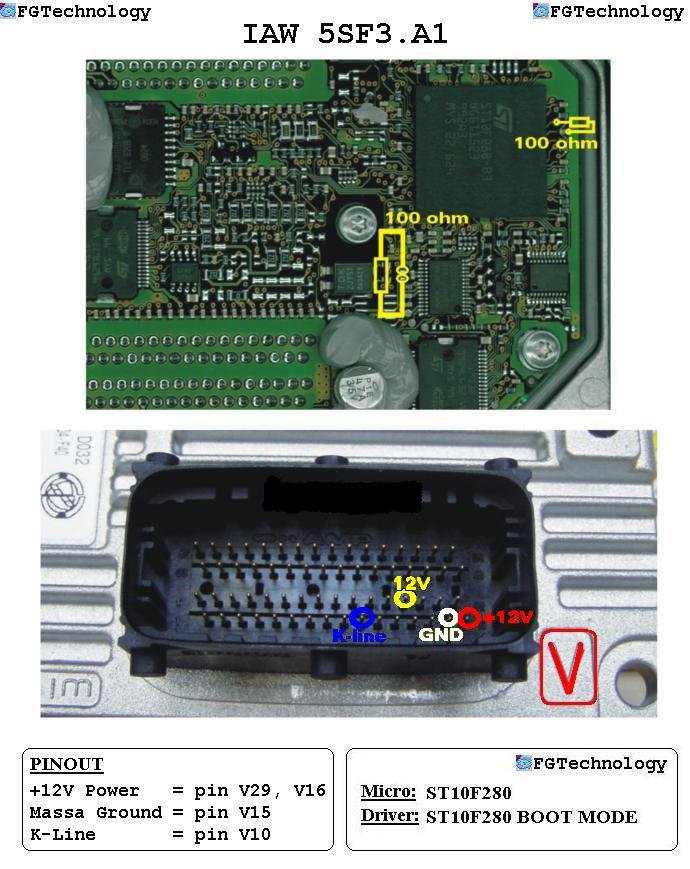

вот



Edited October 12, 2020 by ECUFLASH.RU

[Jep-Pavel 0]

Первый контакт в разъёме подключения, отсутствует.

Сдаётся что не мой это вариант.

Расположение SMD  компонентов над(под) процом, тоже разное.

[mannix 7]

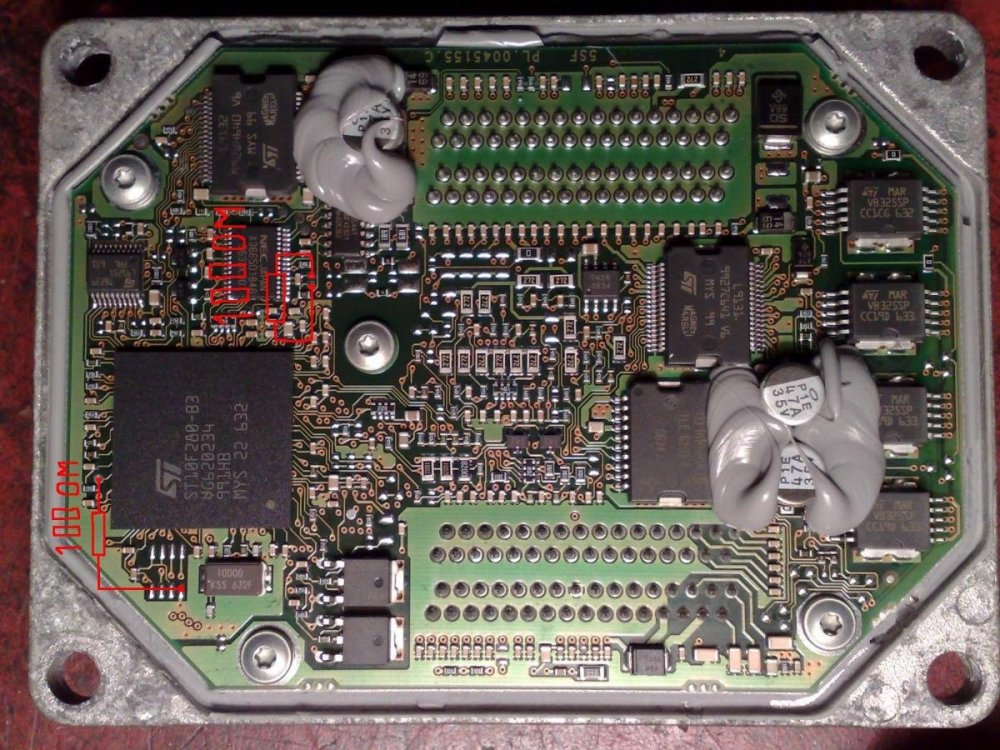

Вот посмотри может подойдет .

[юрфакт 2]

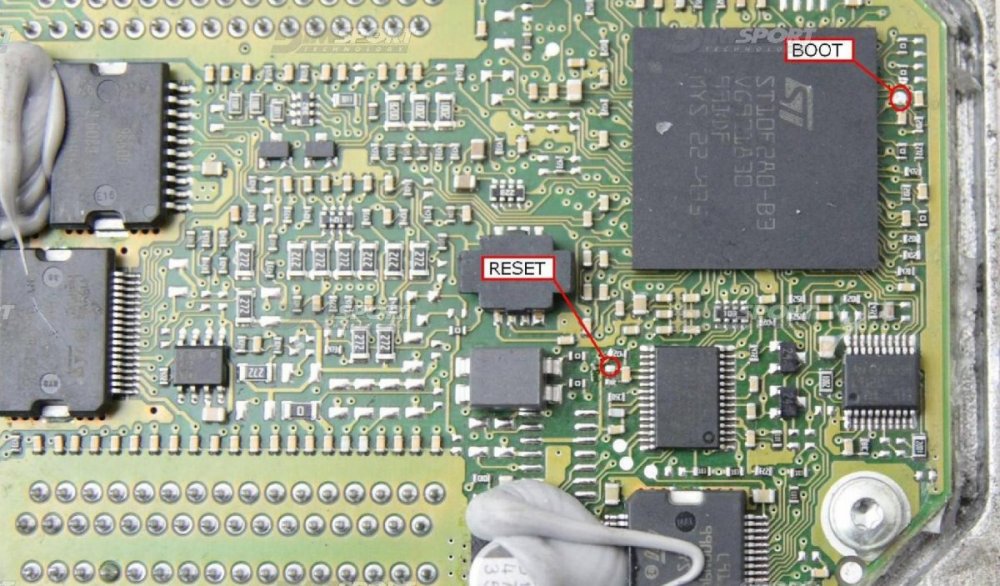

Я как раз и делал такой блок,питание было на 1 пине,а как переводить в бут выбирай из двух вариантов

IAW 5SF G.punto.pdf

Edited October 12, 2020 by юрфакт
дополнение

[kyzka 8]

Да по схемотехники там несколько вариантов.Так то по моему если не ошибаюсь можно прошить по обд.только сток найти.



[Jep-Pavel 0]

Советую подключить ещё вот так;

А -12,16 - (+);    10 - K-Line

B - Масса - 5, 21

Сопротивление на 0,5 kOhm

Как думаете ?

Не хочется попадать на блок !

Edited October 12, 2020 by Jep-Pavel

[kyzka 8]

с какого авто блок то сняли?



Edited October 12, 2020 by kyzka

[Jep-Pavel 0]

26 минут назад, kyzka сказал:

с какого авто блок то сняли?



Fiat Doblo 2012г, 1.4

[Jep-Pavel 0]

19 часов назад, kyzka сказал:

с какого авто блок то сняли?

Точно такой блок.

Питание на какие контакты подавать ?

[Jep-Pavel 0]

Перепробовал сегодня кучу сопротивлений от 100 Ohm до 0,5 kOhm, сегодня, считать не удалось.

Или у меня K-Tag такой, или всё-таки завалил я блок.

Кто подскажет, Pin Code  у них в BSI лежит ?

Хочу менять блок, как ключи потом вязать ?

Авто FIAT DOBLO 2012г, двигло 1,4.

Ключи без кнопок упр.центр.замками.

Авто сборки Соллерс.



Edited October 13, 2020 by Jep-Pavel

[kyzka 8]

блок под привязку сделать и сам должен привязаться..на fiat albea  все было хорошо.

[Denis183 0]

Приветствую. Кто сталкивался с подключением KTAG к блоку IAW5SF MH HW228 c Фиат Добло 2011 г., 1.4 л., 8 кл.. Ни где не могу найти на него распиновку подключения разъема. В помощи Ктаг есть распиновка 5SF HW205, HW227, а попавшего в мои руки нет.  Если у кого есть, поделитесь пожалуйста

[kyzka 8]

распиновка по питанию или по подключке на плате?



[Denis183 0]

По питанию. Спасибо. Разобрался. Подключил как Ктаг HW227и все успешно считалось.

16 и 29 - 12+

15 - GND

10 - K-line

[viktor9950 113]

43 минуты назад, Denis183 сказал:

Приветствую. Кто сталкивался с подключением KTAG к блоку IAW5SF MH HW228 c Фиат Добло 2011 г., 1.4 л., 8 кл.. Ни где не могу найти на него распиновку подключения разъема. В помощи Ктаг есть распиновка 5SF HW205, HW227, а попавшего в мои руки нет.  Если у кого есть, поделитесь пожалуйста

Протокол P28
