Читайте с первой страницы ветку,там всё есть,даже с картинками.

Пробовал и через тулбокс и через выбор авто,никак.Пробовал на авто.

В Оборудование и софт вторая страница,есть обсуждение 4.3 версии пианино

Ничего удивительного,это китай))

Подробнее можно?Я пытался флешером Алекса читать 9 лансер 1.6 мт.Ни в какую не идёт,начинается чтение и на этом всё останавливается.

Родной кабель питания 12В идущий в комплекте с адаптером,имеет разборный разъём,не удивлюсь что там могла поселиться коза,я его сразу выкинул. Ждёмс...

Не подключая юсб,подать 12 вольт на разъём питания от аккумулятора,сразу видно будет что коротит.Если микросхемы LM и МС отключены,то что-то из их обвязки,электролиты,диоды и керамика смд.Все эти элементы по схеме стоят параллельно питанию 12 вольт.Может вообще в разъёме на плате короткое или в разъёме на кабеле,а перерыли пол адаптера.

Удалось козу найти?

Я радикально всё перепаял.Индуктивности поставил в SMD исполнении,L3 на 220мкГн стоит(она кстати не особо принципиальна,фильтрует питание +5 в с юсб).Перемычка(если речь о питании SI9241) не принципиально откуда делается,важно чтобы там было +5в с юсб(вход это стабилизатора или конденсатор по питанию 3 ноги MC2551)не имеет значения.Вот фото итогового варианта Уверен повторять такое не стоит

Так фото с рабочей пиасини сделано...

Вот ещё пара фото

Вот схема любезно предоставленная Вадимом в ветке по доработке редкой версии пиасини: Красным выделены детали на входе питания+12В

Если питание адаптера производится от стабилизированного бп или аккумулятора,то смысл в LM2576 отпадает,достаточно полевой транзистор поставить,так как режим работы по сути там ключевой,открыт-закрыт.В последних версиях пиасини печатная плата двухслойная,а не многослойная как у Вадима.DC-DC нет смысла применять.Можно "поднять" ноги LM от платы и проверить на наличие кз.Следующая будет МС так как также питается от 12 вольт.

Пищат там только индуктивности в обвязках питания(LM2576) и бут пина(MC34063).Возможно что одна из них сгорела.Я вместо LM, P-канальный полевик поставил и выкинул её обвязку.Можно поставить IRLML6402 или IRF7614. [6402] [7614]

Резисторов есть кучка и 0805 и 1206,просто номинала не было нужного,пришлось столбик сделать.

Не мой метод,я "сендвич"из двух резисторов в параллель столбиком припаивал со слезами на глазах)))

Резисторы копейки стоят,только у нас в деревне нет их)

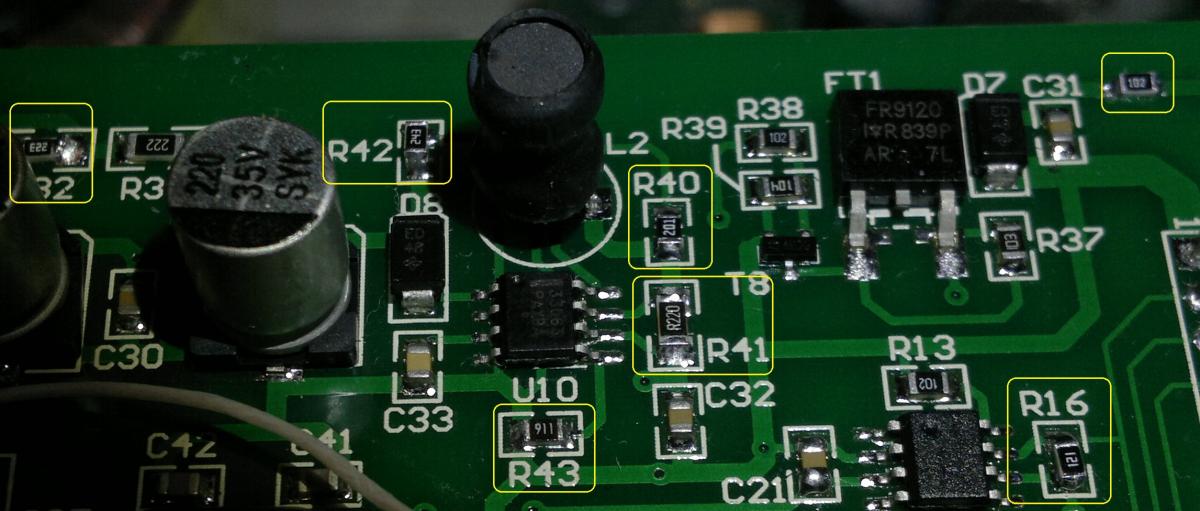

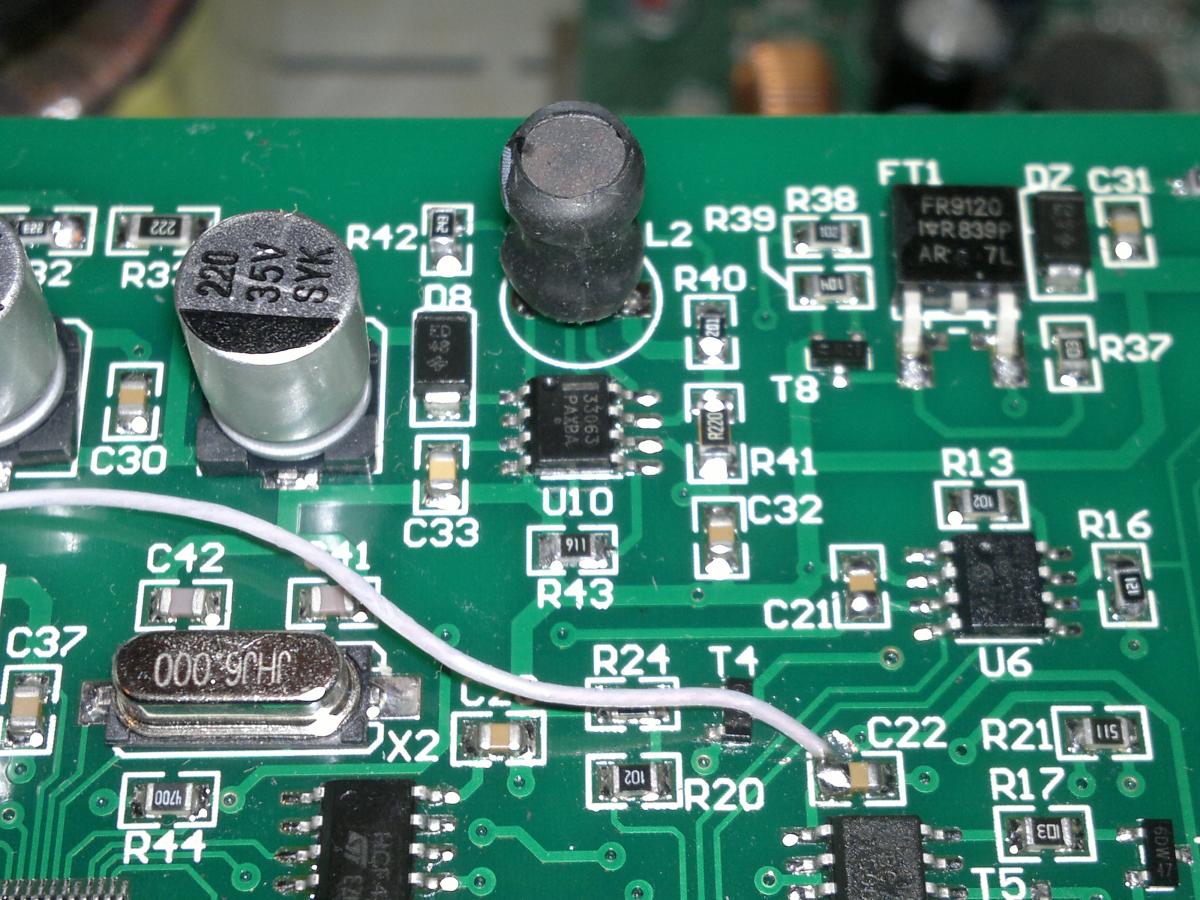

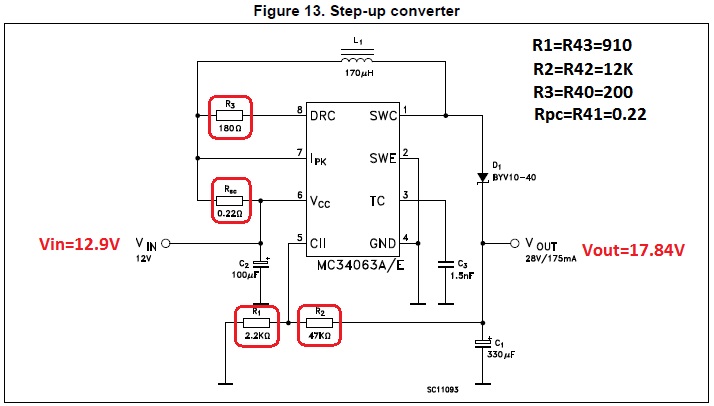

Поковырял сегодня пианино,в обвязке LM2576 заменил резистор R32 с 19.1к на 22к,при питании от акб(от UPS 7А 12В) с подключенным з\у,на входе адаптера 13.7В.На выходе LM2576 получилось 12.9В(всё таки выбросить эту LMку надо)).Допилил обвязку МС34063 как рекомендовано здесь.Единственное что не понял,что даёт замена R40 с 510 Ом,на 200 Ом... Заменил R43 с 10К на 910,R41 с 33 Ом на 0.22 Ом,R42 с 10К на 12К(два 24К в параллель).Поставил в разрыв дорожки бут пина 1К.По итогу на бут пин имеем 17.84В Можно будет увеличить R43 c 910 до 1К для уменьшения напряжения бут пина.

Посмотрел мельком,резисторы в база-эмиттер транзисторов ВС817 обвязки SI9241 стоят на 100к(обозначение 104),сравнил с фото здешних адаптеров,там 10к(103) что-то китайцы опять намудрили...

Получил сегодня свою 4.1 Программу установил раза с пятого,запутался с лицензе кей.Перечитал хелп из папки любезно предоставленной OalikO и всё получилось.Кнопки активны в мастер версии.Посмотрел плату,качество неплохое,чипы не затёрты.На к линии сидит SI9241,питание сделано куском припоя)) Выбрал митсу тул бокс,запустил чтение и пробежался по питаниям 12 вольт.Имеем следующее:питание адаптера 13.2В, с LM выходит 12.28В без нагрузки,с бут пина 13.04 без нагрузки.В общем по питанию однозначно пилить,думаю сделаю по схеме Вадима,выброшу эту LM и поставлю полевик.Возможно и схему бут пина выброшу и поставлю свою от ОР1.3 с умножителем напряжения,как раз готовая платка валяется

Покупать оригинальные чипы и сразу перепаивать

Вадим,а разве это и 2232 касается?Я думал что только 232RL...

Диод там стоит,катодом к катушке.Порядка 1-2ампера 60-100вольт,в корпусе SMB(корпус не принципиален)

В даташите на 2232 написано:Может использоваться внешним устройством для сброса FT2232D. Если не требуется, привязать к vcc.

Вадим,я вам ещё хотел задать вопрос по замене BC817-40 в К линии на 2N7002.Судя по схеме меняются без замены резисторов между базой и эмиттером?Там по моему(судя по фото)10к стоят.А как вам вариант с IRLML2803,они на мой взгляд более подходят для данных режимов работы,что скажете?О вашей переделке читаю на другом ресурсе))
