Диагностика, тест РХХ

SaNiK0
in Vehicle Diagnostic Software

Featured Replies

  • Author

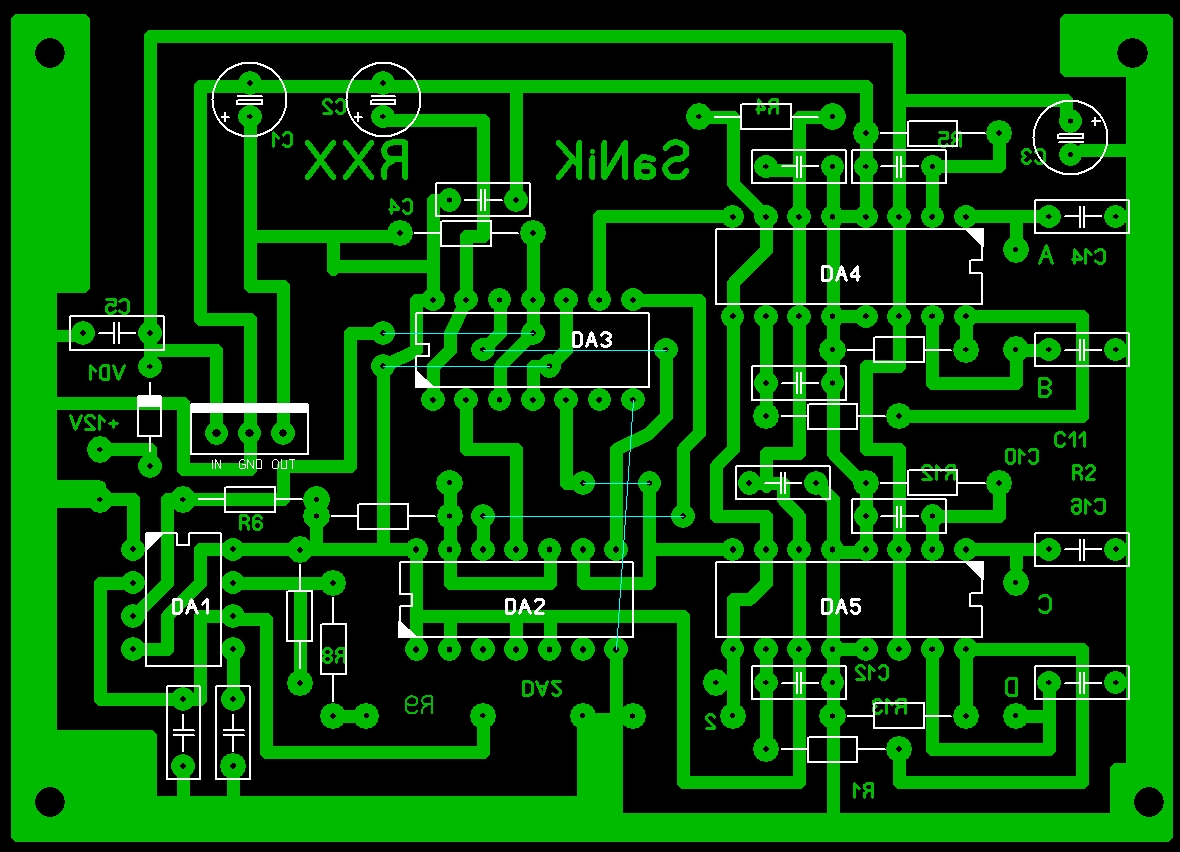

Делаю такой вот тестер РХХ + Проверка катушек и модулей зажигания

post-32404-0-88012600-1328549558_thumb.jpg post-32404-0-00964500-1328549603_thumb.jpg

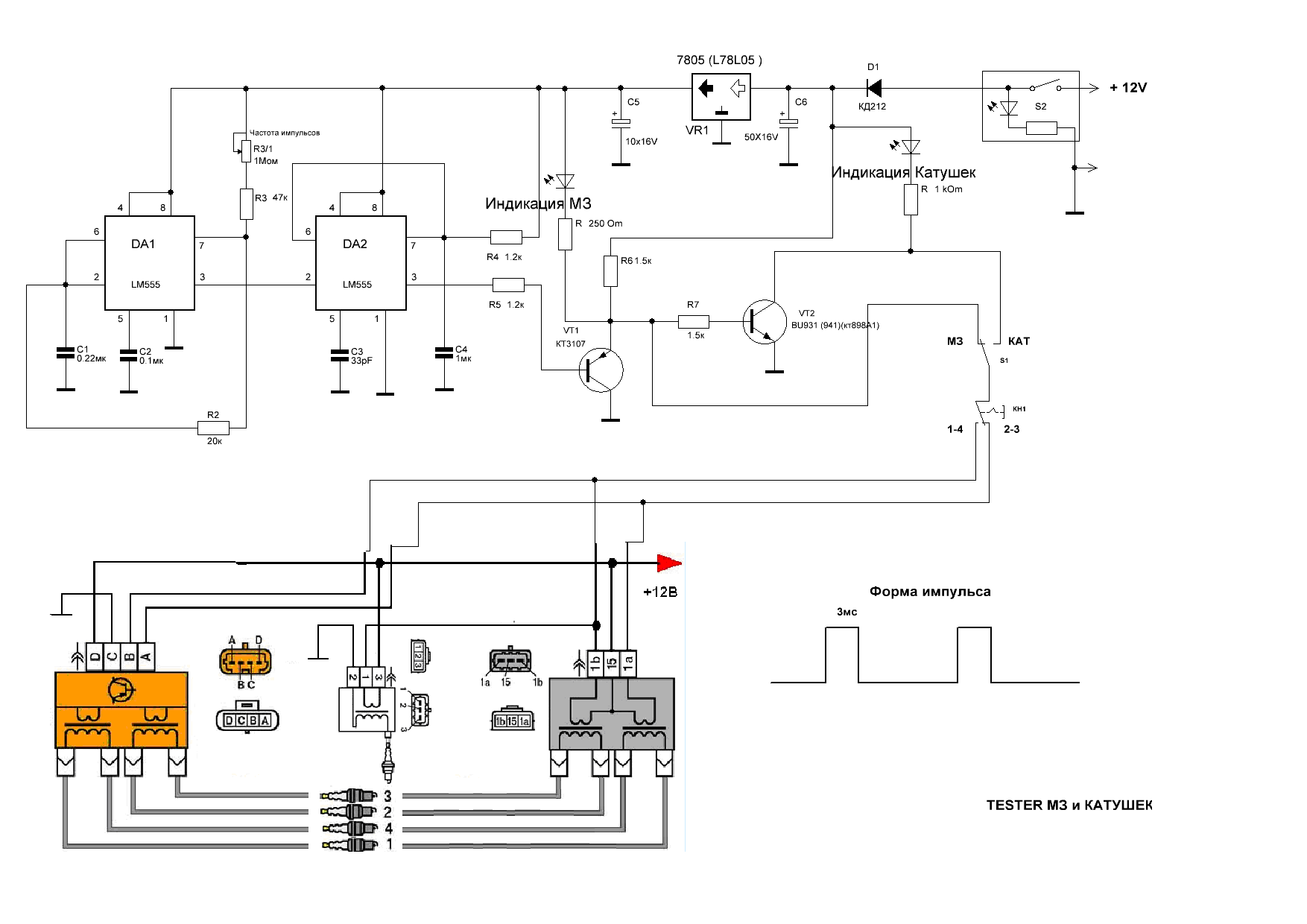

Схема КЗ и МЗ


Edited by SaNiK0

    • Upvote 1
    • Author

    Наконец закончил тестер РХХ+МЗ+КЗ


    •
    • Upvote 1
    • Author

    Ну и......жду отзывов, интересных предложений...... по оборудованию своими руками :heresmile:

    Я себе разрядник немного по другому делал,так же из свечей, резьбовую часть срезал а для массы передвигающуюся планку для изменения зазора,вариантов разрядника много .Для проверки модуля или катушки зазор побольше нужен.

    Я себе разрядник немного по другому делал,так же из свечей, резьбовую часть срезал а для массы передвигающуюся планку для изменения зазора,вариантов разрядника много .Для проверки модуля или катушки зазор побольше нужен.

    Если грубо то 1мм искры по зазору равен 1кВ т.е 1000в.

    • Author

    В этом тестере ток слабоват, но 1-1,5 мм на свече то что надо, к примеру на машине катушка работает с перебоем, а на стенде искры не будет на том № где ветковое или др к.з., а если к.з. на первичке то вообще нет искры. В общем диагностировать можно

    • Author

    На стенде свечей у меня регулируемый разрядник 5-8 мм зазор, когда искра пропадает на свече идет на разрядник чтоб сохранить катушку

    Делаю такой вот тестер РХХ + Проверка катушек и модулей зажигания

    Ст_МЗ.jpg DSC01910.jpg

    Схема КЗ и МЗ

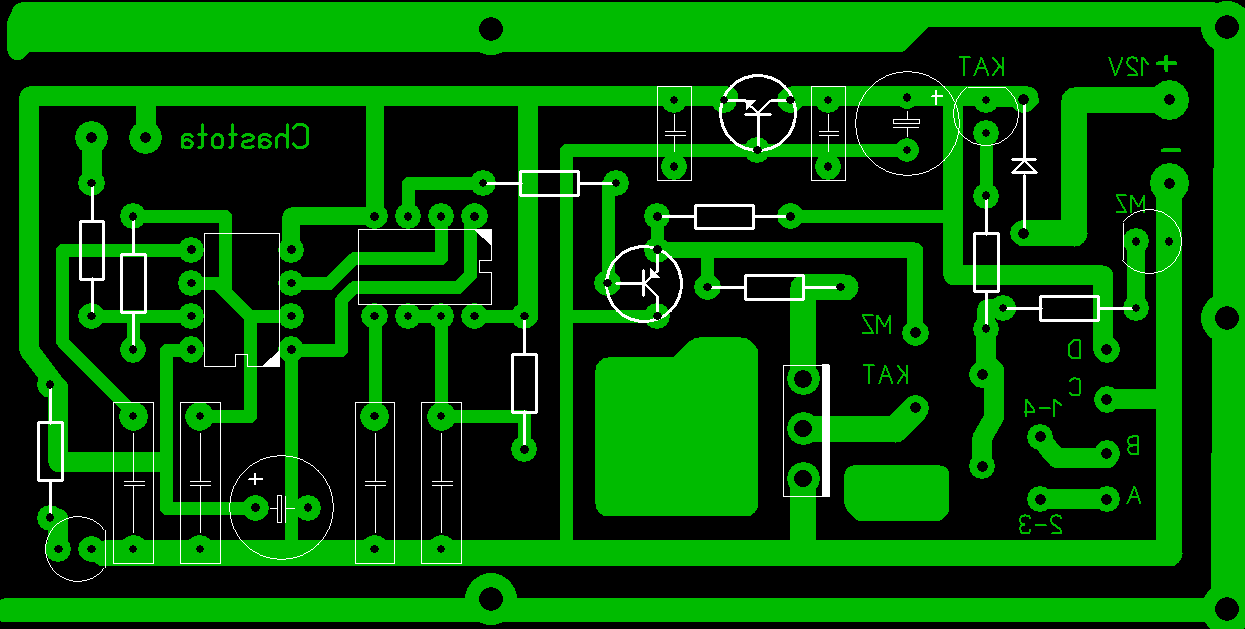

    Тестер МЗ и Кат NEV.GIFТестер МЗ и Кат печатка.GIF





    Сделал бы архивчик плз.

    • Author

    По просьбе трудящихся всё в архиве

    PXX.rar

    •
    • Upvote 1
    • Author

    Ещё архивчик

    МЗ_КЗ_РХХ.rar

    •
    • Upvote 1

    Оно конечно хорошо.. Но если в РХХ 4 обмотки, а не 2?

    (Извиняюсь, предыдущее сообщение не редактируется по непонятной причине)

    • Author

    Оно конечно хорошо.. Но если в РХХ 4 обмотки, а не 2?

    (Извиняюсь, предыдущее сообщение не редактируется по непонятной причине)

    Спасибо :smile:

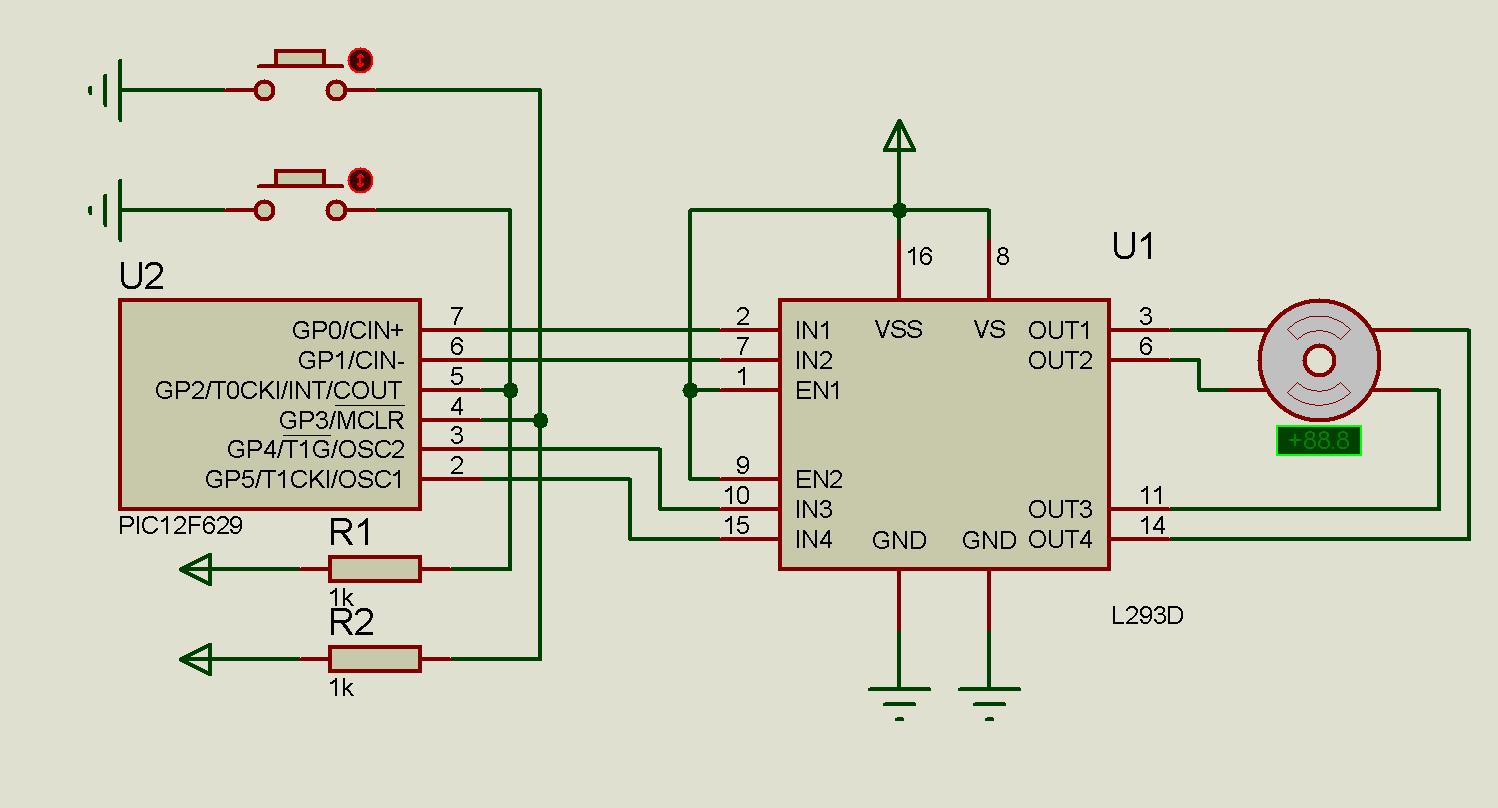

    это те что 6-ти выводные? Вот схемка, правда найти ТЕ555-1 не реально


    • Author

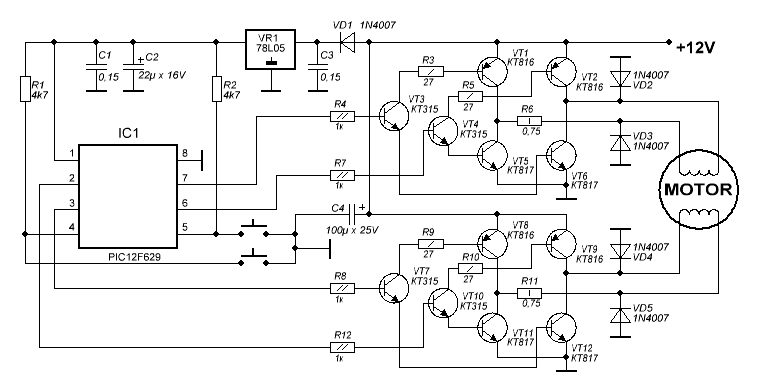

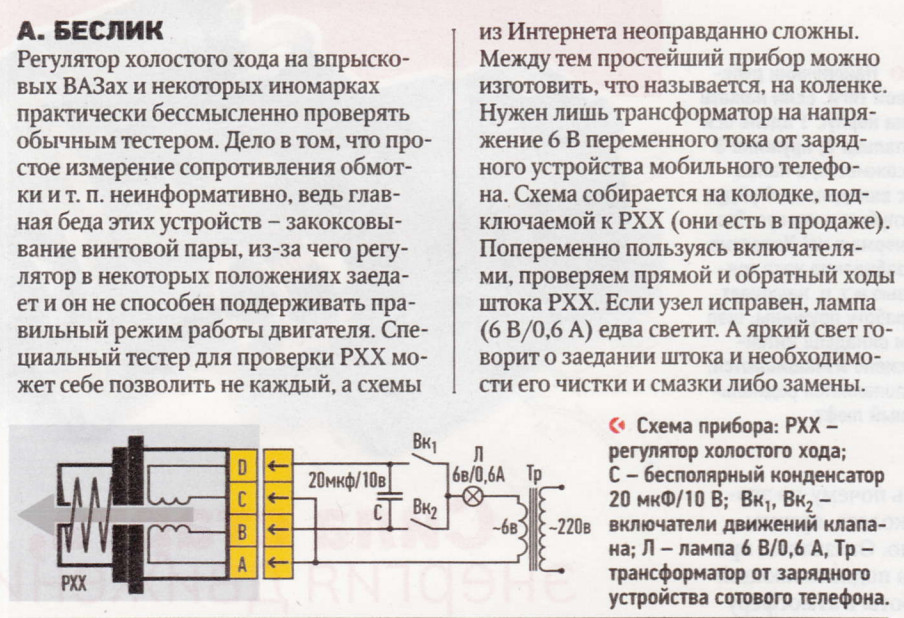

    Ещё одна интересная схемка теста РХХ



    •
    • Upvote 1

    Ещё одна интересная схемка теста РХХ

    Супер РХХ.JPG


    А где прошивки взять?

    • Author

    А где прошивки взять?

    Держите полный проект

    bi_step.rar

    •
    • Upvote 2
    • 1 month later...

    Спасибо :smile:

    это те что 6-ти выводные? Вот схемка, правда найти ТЕ555-1 не реально


    А такая схемка подойдет ?

    http://radiokot.ru/lab/controller/22/

    • 3 years later...

    Привет. Поскажи первая схема РХХ.

    1. Da3 и DA3.1 это одна и таже или их две просто ноги разные задействованы?

    2. Также по логическим элементам Sn75hc86n их два или один?

    3. С1 С2 С3 какая емкость в (фарад) или мкф.?

    4. Схема требует прошивки?

    Заранее спасибо! И прошу прощения за туповатые вопросы
