Nissan Qashqai 2.0, на борту хитачи, в мануале 2 варианта подключения: Nissan_3plug_short_var1 и Nissan_3plug_short_var1a

Различия по платам я не вижу, но может плохо смотрел! Как идентифицировать и как подключаться?

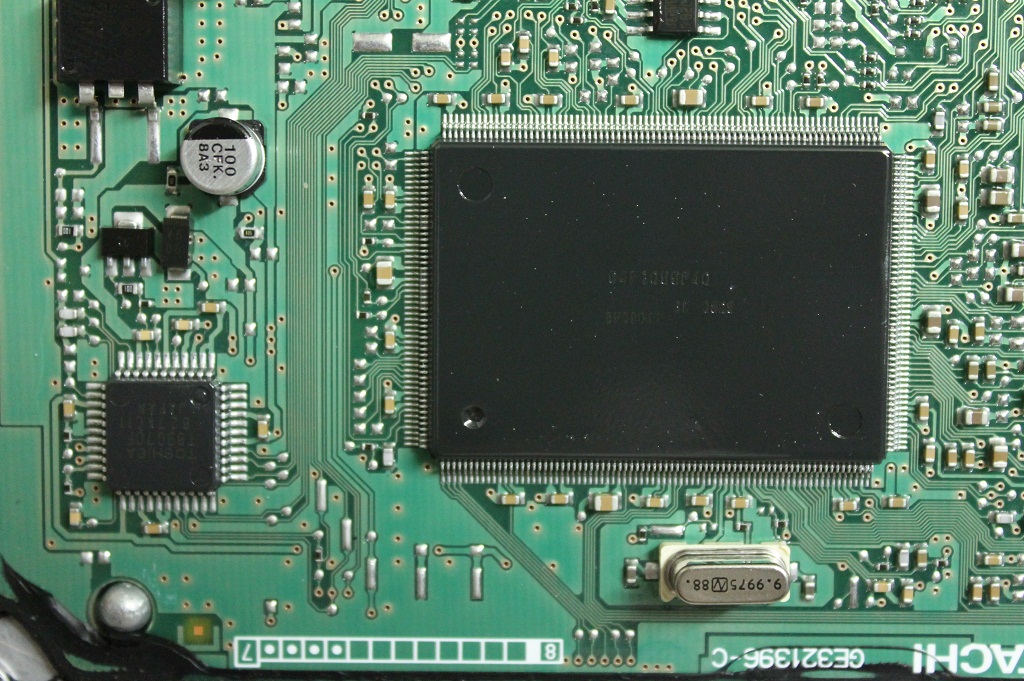

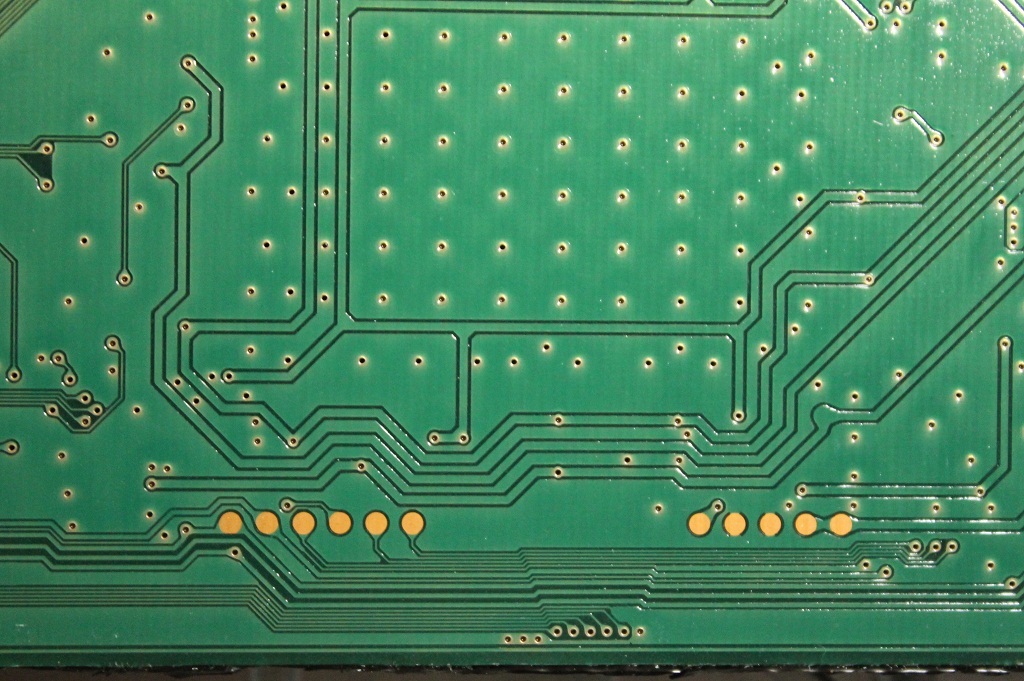

вот фото платы моего хитачи

разобрался, это просто разные варианты подключения к одному и тому же блоку

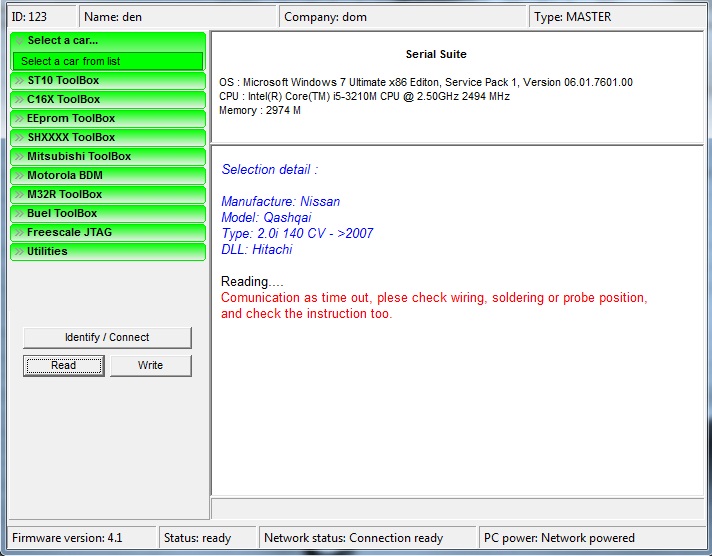

не считывается, вот скрин

было ли у кого-то такое?

Изменено 16 апреля, 201411 г. пользователем De-nys

дык тебе ж прибор написал, "проверяй провода" скорее всего перемычку не поставил...... проц-то какой? .....на фото не видно

проц 7055, провода уже 100 раз проверил, пойду в 101 раз проверю

там перемычкой еще нога проца на корпус садится NMI помоему (сопротивление ) проверь по мануалу на проц..

Изменено 16 апреля, 201411 г. пользователем yrii

еще раз проверил, все подключено правильно, подключался по мануалу

Nissan_3plug_short_var1.pdf

в топку хелп... качай мануал, вызванивай точки с ног проца и подключайся...

У меня всегда возникает вопрос по 16 контакту.Это,я так понимаю,сигнал .который "глушит" вачдог?8-я нога микросхемы (которая справа от проца) соединена с точкой №16 на плате?

в топку хелп... качай мануал, вызванивай точки с ног проца и подключайся...

какой мануал и где?

16 номер контакта это номер провода 20-ти проводного шлейфа, сигнал OUTPUT интерфеса AUD проца , если ты туда подал 16V желтый провод из пучка разноцветных (+16 вольт), то молись, что не спалил процессор



1 - Vbus (0-5V)

2 - TX RS232

3 - CLK

4 - SDO

5 - SRESET

6 - HRESET

7 - SDI

8 - VFL0

9 - VFL1

10 - TMS

11 - AUDSYNC

12 - DATA0

13 - DATA1

14 - DATA2

15 - DATA3

16 - OUTPUT

17 - INPUT

18 - PWR AUX

19 - RX RS232

20 - GND



какой мануал и где?



мануал на проц в инете.. у меня в хелпе к пиасини есть распиновка этого проца

Изменено 16 апреля, 201411 г. пользователем yrii

я пока в здравом уме, чтобы подключать не как самому в голову взбредет)))

ну а в чем проблема, тогда, не понимаю.. проверяй 84 NMI должен на землю идти через сопротивление... как вариант 500 Ом поставь вместо килоома

64F7055.pdf

Изменено 16 апреля, 201411 г. пользователем yrii

Тоже так вызванивал по даташит , ниссановский блок, читал писал в лёт .

16 номер контакта это номер провода 20-ти проводного шлейфа, сигнал OUTPUT интерфеса AUD проца , если ты туда подал 16V желтый провод из пучка разноцветных (+16 вольт), то молись, что не спалил процессор

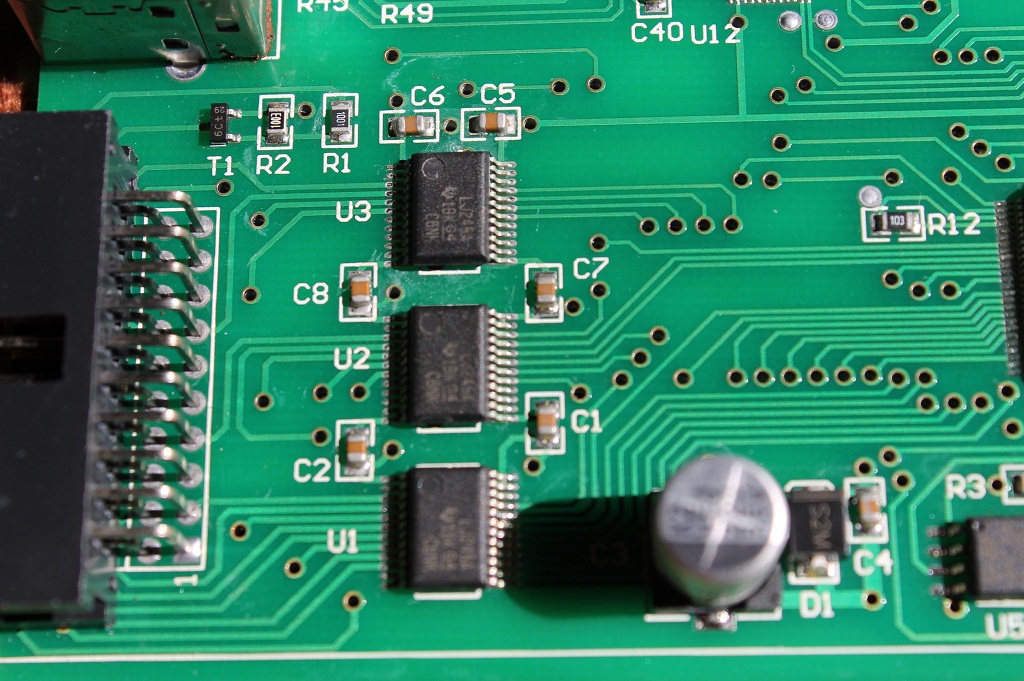

Из адаптера - этот сигнал идет через транзистор.Открытый коллектор.Вопрос куда?У меня есть подопытный кролик.ЭБУ MEC-37-770.Я на нем тренировался.Так вот:у меня не совпадал мануал с платой.Если с 1 и 20 пином все понятно,то с 16 пришлось поплясать.Как то так.

Из адаптера - этот сигнал идет через транзистор.Открытый коллектор.Вопрос куда?У меня есть подопытный кролик.ЭБУ MEC-37-770.Я на нем тренировался.Так вот:у меня не совпадал мануал с платой.Если с 1 и 20 пином все понятно,то с 16 пришлось поплясать.Как то так.



я наврал..

16 синхра для TXD RXD..



действительно, она для собаки, около 150 герц. и в моем случае TXD подключал TXD1 проца RXD к RXD1проца, а SCK к SCK2проца



но на чтение не должна влиять, т.к. чтение по AUD идет... там надо NMI проверить...



вот

1-VCC

2-TXD

3-AUDCK

4-OUT-? |JTAG

5-AUDRST

6-OUT-? |JTAG

7-IN-? |

8-IN-? |JTAG

9-IN-? |

10-AUDMD

11-AUDSYNC

12-AUDATA0

13-AUDATA1

14-AUDATA2

15-AUDATA3

16-SCK

17-IN-? |JTAG

18-12V -UNCONNECTED

19-RXD

20-GND

Изменено 16 апреля, 201411 г. пользователем yrii

Так вот я и подозреваю,что собака ресетит проц.Нужно ее ресетить 16-м.А то долго придется с паяльником вокруг бегать.

как идет нумерация контактов 20-пин разъема? на 1 контакте должно быть 5В, а там нету( На плате цифра "1", от нее отсчет? Или китайцам не стоит верить?

Блок живой, машина заводится

не не не... там не будет 5в с пиасини....это контроль... пиасиня смотрит по этому контакту, что есть питание на проце...которое она подает красными проводами...

Изменено 16 апреля, 201411 г. пользователем yrii

ну так нумерация начинается от цифры "1" на плате?
