ПРиветствую. Уже вотрой раз убил ЭБУ, теперь подал большое напряжение (18В) Каким образом можно проверить работоспособность процессора Bosch 7.9.7+ Франция. На диагностику не выходит. При подключении к авто чек не горит.

Элементарно.Либо установкой и проверкой на тест-макетной плате,либо заменой на заведомо исправный.

+5 вольт питания присутствует?

Хм значит мне не проверить проц, ибо нитого ни другого нет в наличии. Ак как проверить +5 напряжение?

Мультиметром на электролите что возле процика,еще на 14-м выводе 74HC08.

ECU тот же,или уже другой?

Изменено 27 ноября, 201213 г. пользователем Sorcerer Giggs

На микросхеме 74HC08D есть +5 на верхней левой ножке (1ая или 14)

вот смотри подписал.Вообще ремонт начинается с проверки всех питающих напряжений.

Не ремонт начинается со слова ключ, цоколевка и даташит.

Ключ это не 4 транзюка с левой стороны. Посмотрите углубление (типа точки) в низу проца с лева. От этой точки и ведут отсчет ног. С лева и на право, против часовой стрелки. У других микрух (рядом с процем которые) тоже отпилен угол. Это тоже начало отсчета.

Изменено 27 ноября, 201213 г. пользователем Sergey reg 16

ПРиветствую. Уже вотрой раз убил ЭБУ, теперь подал большое напряжение (18В) Каким образом можно проверить работоспособность процессора Bosch 7.9.7+ Франция. На диагностику не выходит. При подключении к авто чек не горит.

подаем питание на блок и осцилографом смотрим генерацию на кварце ,если есть ,значит процек живой .

Скорее всего грохнулся драйвер 30343 ,он чаще всего выходит из строя у плюсовых бошиков!

ПРиветствую. Уже вотрой раз убил ЭБУ, теперь подал большое напряжение (18В) Каким образом можно проверить работоспособность процессора Bosch 7.9.7+ Франция. На диагностику не выходит. При подключении к авто чек не горит.

показать понимающим людям,пока возможно,что-то восстановить.

и на будущее,не зная дела -не создавайте себе гемороев.

Изменено 3 декабря, 201213 г. пользователем DеCоdеR

привет всем беспокоит такой же вопрос лег бош 7.9.7 + так вот сам в него не хочу лезть ишу того кто может посмотреть стоит ли его ремонтировать и возметься за его ремонт живу в Краснодарском крае.

Sorcerer Giggs, проясните пожалуйста, что за деталь 27С ,которая стоит с лева около электролита и её назначение?   С уважением YVB.

Скопируйте изображение платы и обведите деталь кружочком что бы точно знать что за деталь вас интересует и снова выложите  А так не понятно какая слева вас интересует

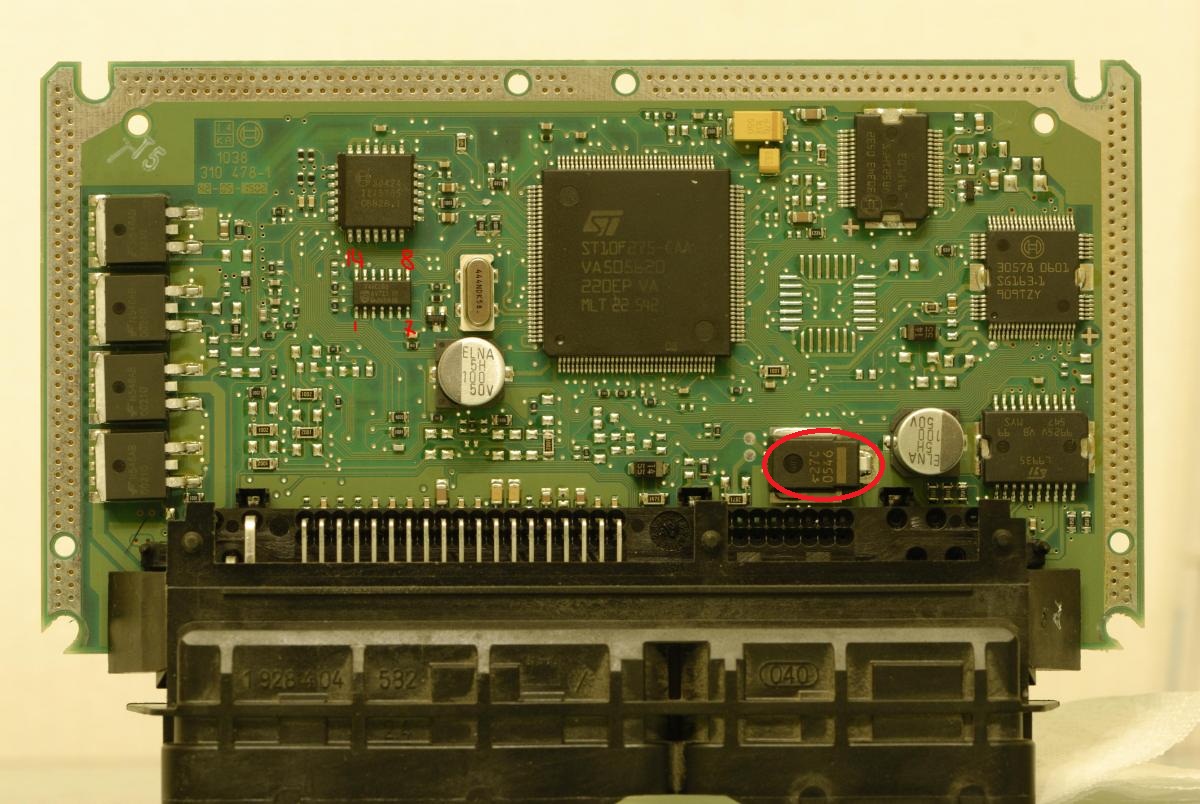

вот этот 27С что это и его назначение?

Изменено 18 октября, 20178 г. пользователем YVB

Скажу так, это защитный диод по питанию.

это супрессор  -выполняет защиту от перенапряжения .

У супрессоров ярко выраженна нелинейная ВАХ. Если амплитуда электрического импульса превысит паспортное напряжение для конкретного типа диода, то он перейдёт в режим лавинного пробоя. То есть суппрессор -диод ограничит импульс напряжения до нормальной величины, а “излишки” уходят на корпус (землю) через диод.
До тех пор пока не возникает угроза выхода из строя электронного прибора, он не оказывает никакого влияния на работу техники. У этого диода  более высокое быстродействие чем у простых диодов

Изменено 18 октября, 20178 г. пользователем тас

большое спасибо!!!  очень познавательно, вскрывал эбу 7.9.7+ и обнаружил, что у этого супрессора отгоревший контакт, хотя всё работает,  вот меня это и беспокоило.
