rx 6 volt , but tx 0 volt ,but connection not success , after cable connect no need blueisoiel software & no need bluetooth ? some piont i make mistake but not success



after cable connect : start emmulator , please tell me emmulator setting of usb cable connect



thanks

Когда Rx и Tx подключены -на них должно быть -6V.

Если на одном из них 0V-поменяй местами Rx и Tx.

Подсоедини 6 pin U9 LM393 на общий- должен гореть красный диод.

Посмотри в панели управления № Com-port .

Запусти эмуллятор ,File-Configure-Perip -SerPort1 выбери № Com-port который ты увидел в панели управления.

ok ,i will try & reply soon



thanks

http://img198.imageshack.us/img198/5894/em1.JPG



i want to know that 5v red line connect with rx & tx or only connect to select point with 51 ohm resistor , i use 51 ohm & now try with 56 ohm which one is better





thanks

please reply me that rx & tx given 5v or , 5v connect to only select point with 51omh \







thanks

Tx from Com-port =Pin 3 on pin Rx smartbox=pin 13 SP3232 or pin Rx in pictupe.

Rx from Com-port =Pin 2 on pin Tx smartbox=pin 14 SP3232 or pin Tx in pictupe.

Red line only for resistor.

ok ,after that start emmulator & setting N port in emmulator com 1 or com2 , no need bluetooth software



thanks

фффууууххх..... все, запустил. Всвязи с полной утерей КПК Ваши советы очень пригодились! Но проблема встала ребром. при запуске любого блока происходит следующее пишет "проверка смартбокса" затем "Обновление займет около 5 минут, обеспечте надежное ПИТАНИЕ!!!" затем "обновление не прошло" мозг кипит. может смартбокс как-то запитать? так он и так в диагностическом разъеме. Или эмулятор не имеет такой функции? Можете подсказать выход из сетуации? Пытался этот вопрос задать тем, кто слизал ваши труды, себе во благо "diag2all" но они соответственно ни в зуб ногой.

Изменено 7 июня, 201312 г. пользователем nikdni

пишет "проверка смартбокса" затем "Обновление займет около 5 минут, обеспечте надежное ПИТАНИЕ!!!" затем "обновление

что выйти из сЕтуации нужно делать обновление через адаптер HC-05 Bluetooth to RS232 adapter. найди того, у кого утрата КПК диагуна не полная и перепрошей свой смартбокс через КПК. это один раз сделать надо, потом будешь дальше работать через эмулятор до следующей обновы.



P.S. Правила форума читать не забываем, заполняем профиль полностью.

Изменено 7 июня, 201312 г. пользователем THC

КПК проблема, у меня был один на весь наш небольшой городок. а если попробывать более старую версию DISPLAY установить на флешку а блоки новую версию? а блютуз имеет смысл менять, если мой по большому счету соединяет эмулятор со смартбоксом? извените если глупые вопросы задаю.

Изменено 7 июня, 201312 г. пользователем nikdni

Да.

Обновления смартбокса бывают редко-1 или 2 раза в год.

Но при проверке № смарта идёт проверка № обновления и пока смарт не обновился-процес будет каждый раз.

Проще всего обновить свой смарт с чужим Диагуном.

С эмулятором обновление идут только с БТ модулем Диагуна, HC-05 или по проводу.

1.Подкл по проводу, http://www.auto-bk.r...93/#entry394622

запустить Демо-пойдёт обновление.

2.Когда обновление загрузится -будет сообщение "Сброс смартбокса".

Эмуль сброс смарта сделать не может-надо вручную снять-подать питание на смарт.

Или перезагрузить эмуль.

3.После этого откроется программа Демо.

4.Перезагрузить эмуль,запустить Демо-если опять пойдёт обновление,то блокнотом открыть DOWNLOAD.ini,

который находится в C:\ru\GAG\Configure\DOWNLOAD и посмотреть .Должно быть

[info]

Version=6.3

Если не так-снять атрибут Только чтение и отредактировать.

Последняя версия обновления смарта=DISPLAY_35_63_EN.ZIP

DISPLAY_35_63_EN.ZIP

DISPLAY_39_00.ZIP

Изменено 21 марта, 201411 г. пользователем sergej-ko

спасибо за овет, буду копать. отпишусь что да как, для информации.

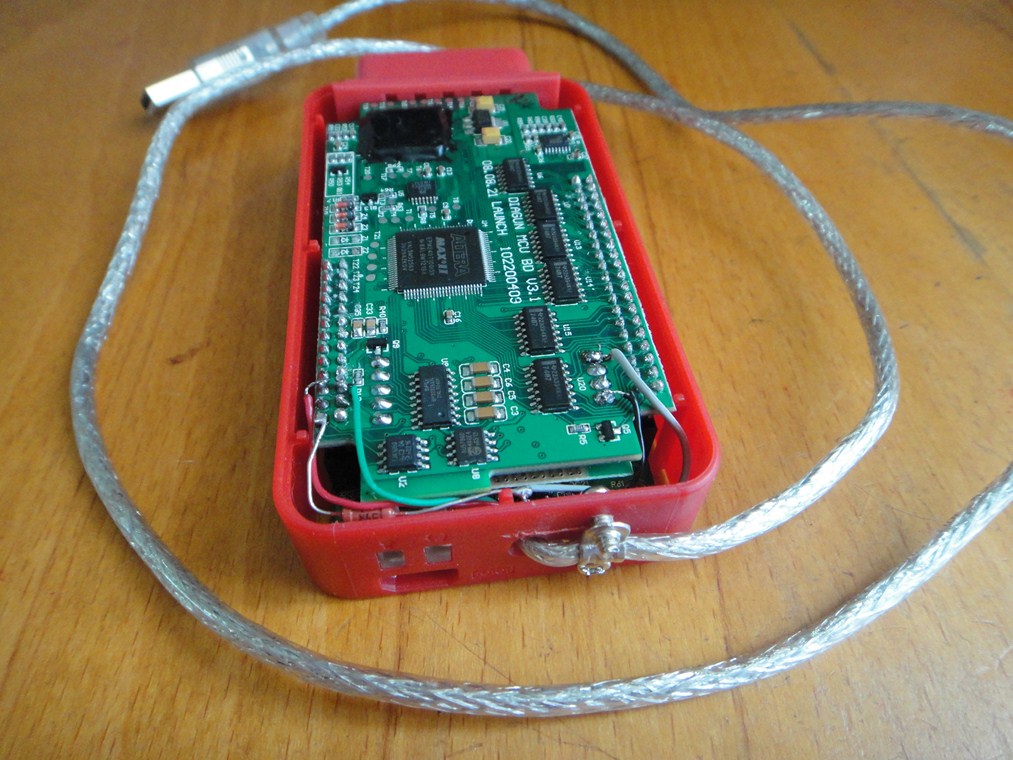

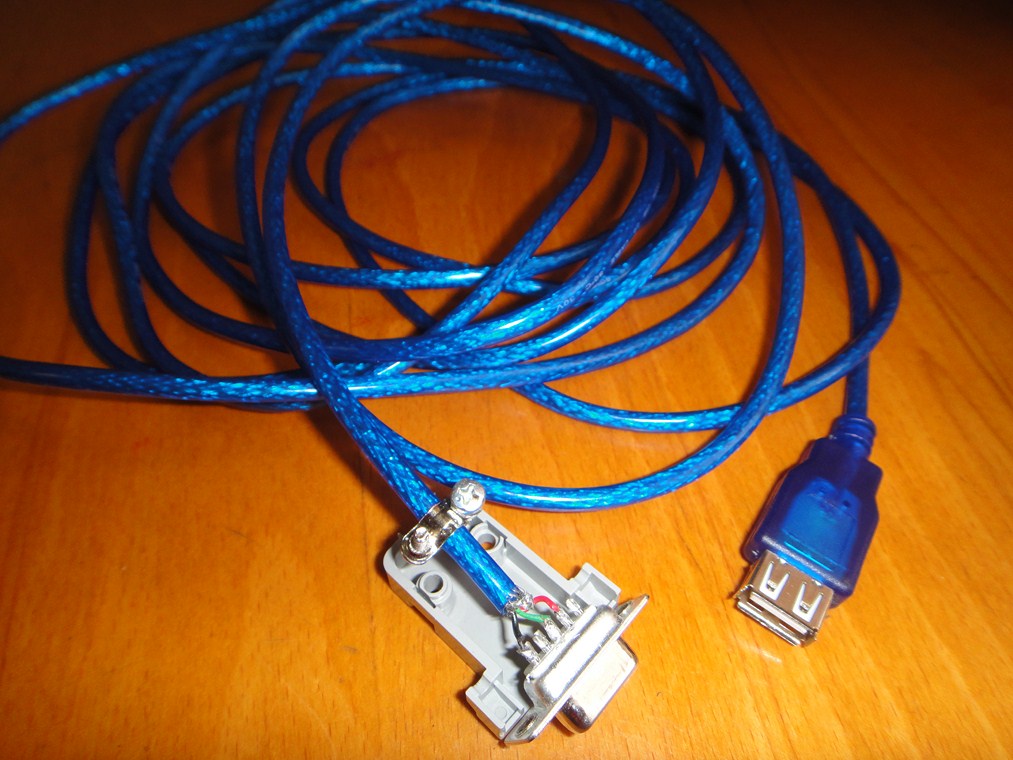

Собрал, запустил. Супер! Соединил по кабелю. Взял короткий USB кабель, обрезал одну сторону, припоял как на фото и закрепил намертво. Купил 5-ти метровый USB удлинитель обрезал опять же одну сторону и припоял разъем COM . Все кабеля в экранирующей оплетке соответственно. Компьютер стационар XP SP3 COM порт встроенный на материнке. Без всяких проблем подключил и определил COM 1. Прописал в эмуляторе как положено 1 и все пошло как по маслу. Смартбокс обновился, связь с автомобилем идеальная. Большое спасибо за столь подробные и обстоятельные разъяснения.



P.S. С огромным уважением счастливый обладатель работающего прибора.

Изменено 25 июня, 201312 г. пользователем nikdni

Рад помочь.

Если можешь-выложи фото.

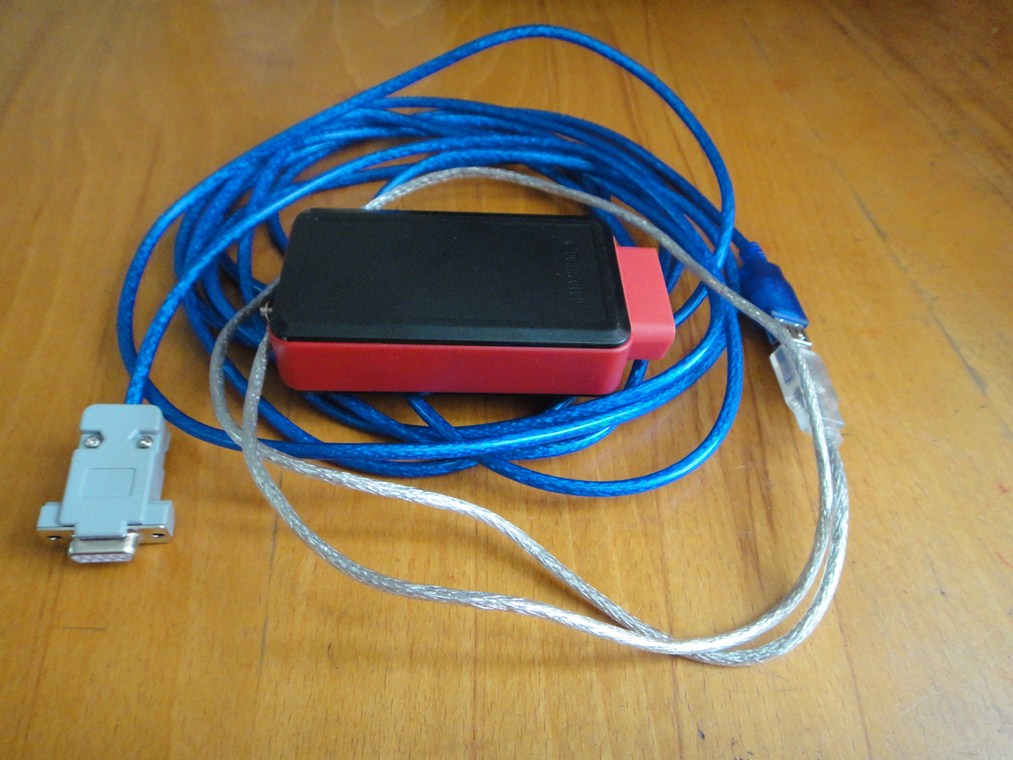

Вот пожалуйста.

Изменено 5 июля, 201312 г. пользователем nikdni

Кстати, выписал у другов китов HC-05 Bluetooth, буду ковырять дальше. Когда получится, в чем уже с Вашей помощью не сомневаюсь, отпишусь обязательно.

Еще раз спасибо за поддержку, с уважением, как я думаю начинающий диагност.



И опять-же, я так понимаю, что для подключения HC-05 Bluetooth нужно выпаять сопротивление? Или связь будет даже с ним?

Изменено 6 июля, 201312 г. пользователем nikdni

В смарте электронный коммутатор каналов кабель-БТ.

Он управляется по 6 pin U9 LM393.

Т.е соедини эту ногу с свободным проводом в твоём кабеле,а второй конец этого провода соедини на общий.

Без кабеля будет БТ,при соединении кабеля-cable.

Когда сделаешь-выложи фото м.с.

ок

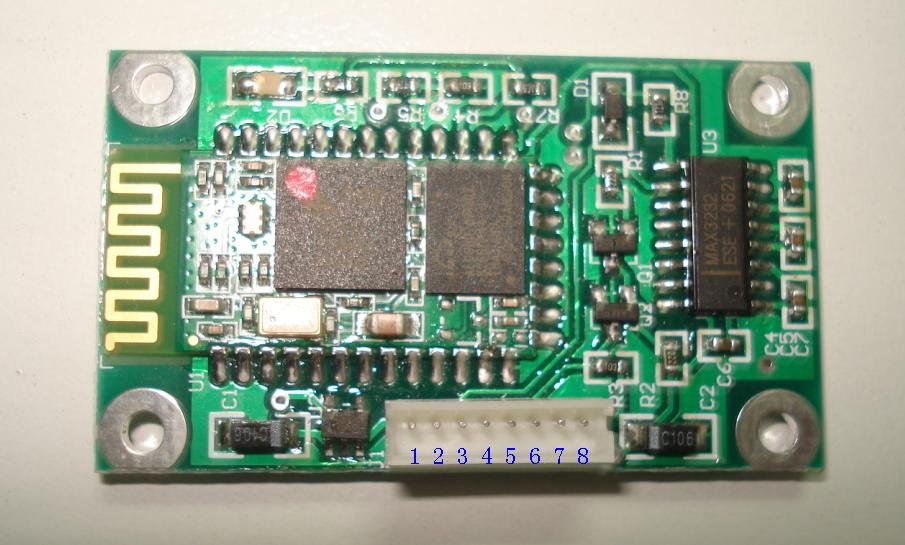

Программирование HC-05-D

Нужен с переходной платой -как на фото.

Зводсккие установки

9600,Slave.

Надо

19200,Master

Програмируется на 38400

1.Уст Termite http://www.compuphas...are_termite.htm

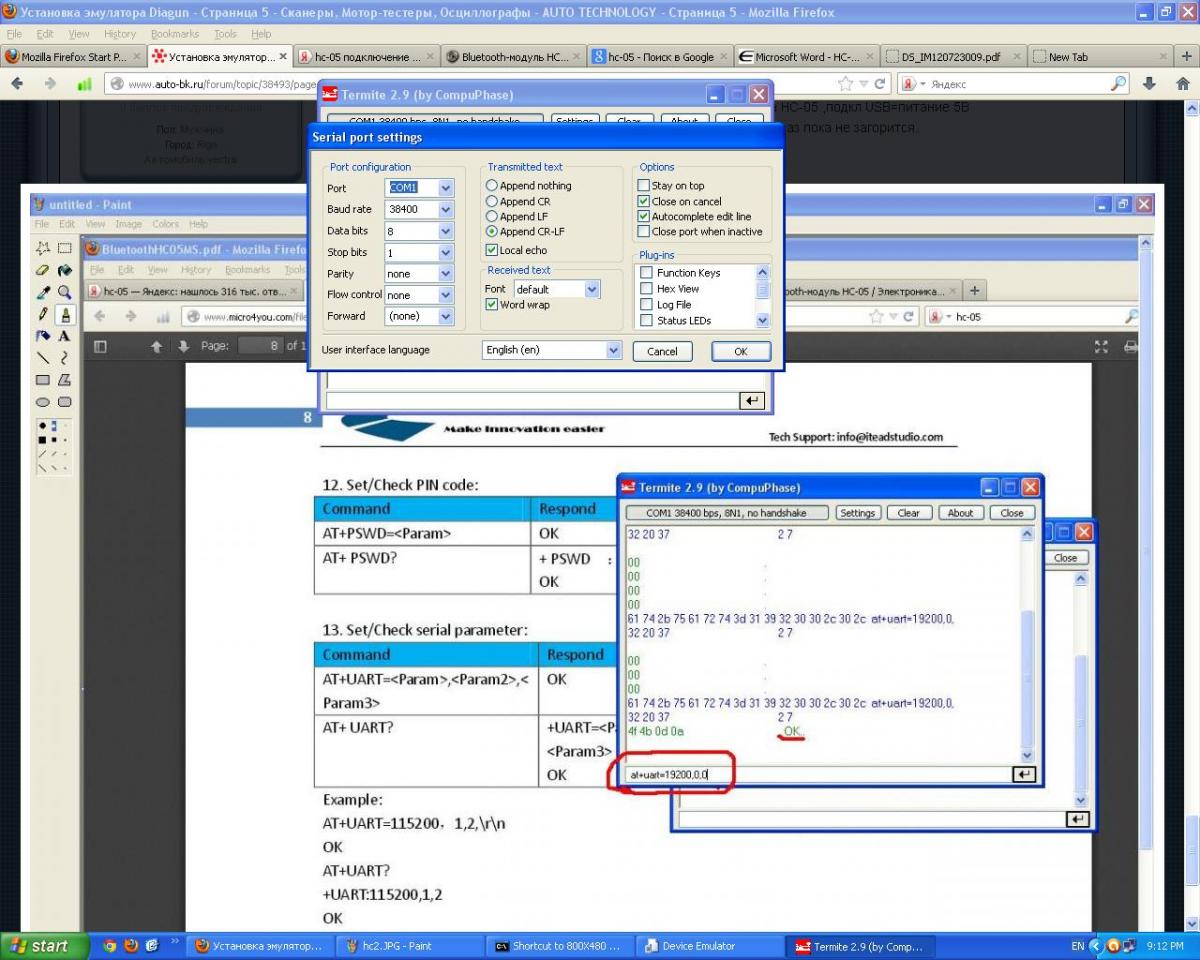

2.В настройках Termite -№ твоего порта и остальное как на картинке:

Baund rate=38400

Data bits=8

Stop bits=1

Parity,Flow,Forward=none

Append CR-LF

Local echo

Word wrap

можно HEX View

3.Подк ком-порт,зажимаем( и держим рукой,прищепкой или перемыкаем) кнопку прог на HC-05 ,подкл USB=питание 5В.При программировании кнопка прог долна быть нажата постоянно.Мне такой достался.По мануалу и у других при изменении частоты моргания светодиода кнопку отпустить.

4.Должен загореться синий диод.Если нет или мигает-передёргиваем USB 1-5-100 раз пока не загорится.

5.Copy at+version? и Paste в Termite ,кнопку enter (в Termite)

6.Ответ +VERSION:2.0-20100601

OK

7..Copy at+role=1.....и Paste в Termite ,кнопку enter....(в Termite)

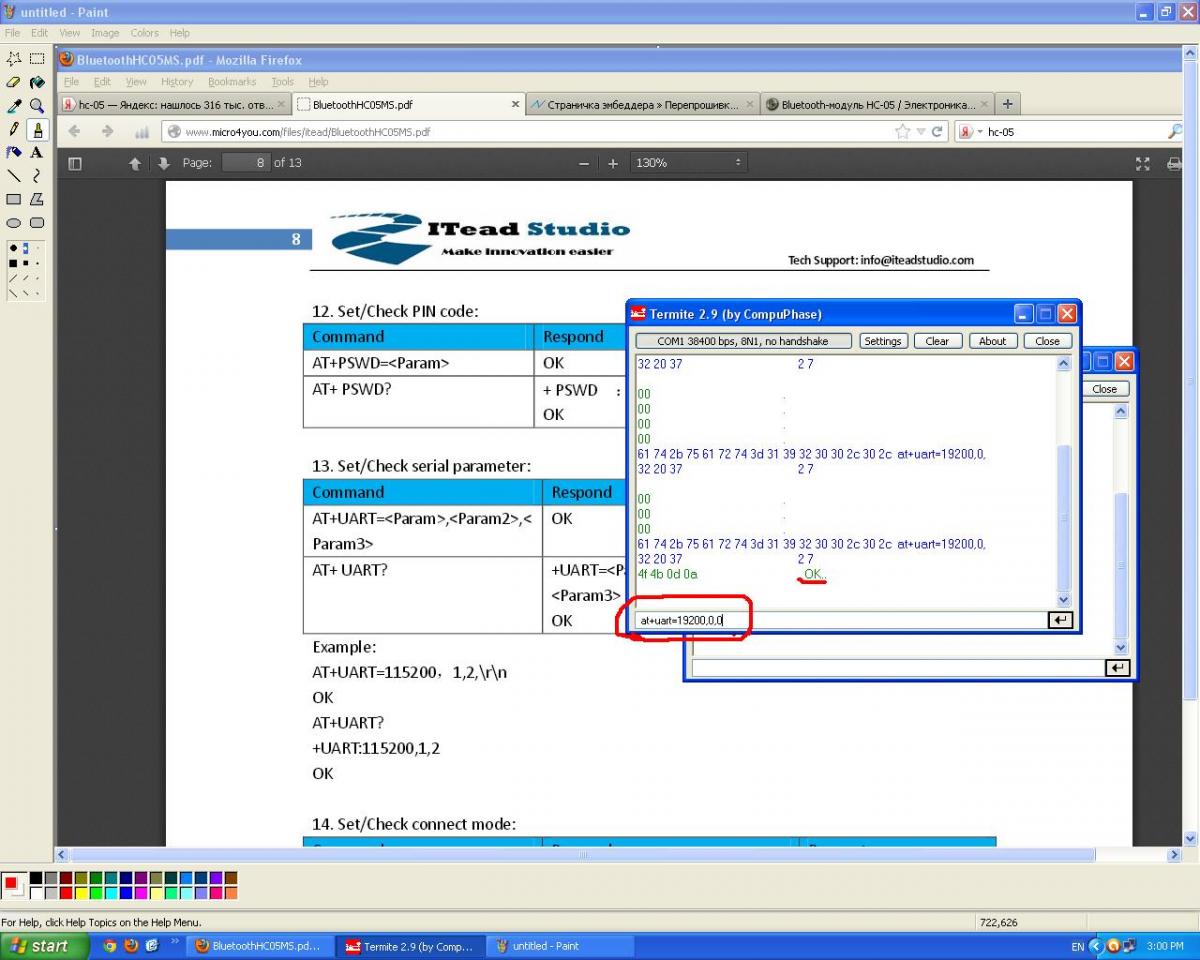

8.at+uart=19200,0,0 ,потом at+cmode=1

9.Отпускаем кнопку прог на HC-05,закрываем Termite,передёргиваем USB-заморгает синий диод.

10.Прописываем ком-порт в эмуле,питание на смарт,запускаем эмуль.

Я проверил обновление смарта-идёт.

Вообще параметров куча-но я менял эти.

Если не спаривается со смартом после прог -можно сбросить настройки и запрог снова

Сброс предыдущих настроек: AT+ORGL

Сброс спаренных устройств: AT+RMAAD

Установка пароля ведомого: AT+PSWD=1234

Рестарт после смены роли: AT+RESET

Изменено 19 апреля, 20169 г. пользователем sergej-ko

Блин, как только все сделаешь, кажется так просто. А сразу смотрю, как баран на новые ворота. Но все равно добью. И еще раз спасибо за подсказку. Пора уже что-нибудь на пивко что ли кинуть. А то как то чувствую себя холявщиком. На чужой шее легче всего выезжать.
