Опубликовано 5 сентября, 201312 г. Приветствую. Подскажите пожалуйста откуда может быть масса на 37 контакте ЭБУ VS 5.1старого образца , так же масса на 46 контакте главного реле? Блок машину заводит, работает ровно. P.S. не могу прошить блок, непонятка с 37 контактом.
Опубликовано 5 сентября, 201312 г. Автор Приветствую. Подскажите пожалуйста откуда может быть масса на 37 контакте ЭБУ VS 5.1старого образца , так же масса на 46 контакте главного реле? Блок машину заводит, работает ровно. P.S. не могу прошить блок, непонятка с 37 контактом. Блок чистый ничего с виду не сгорело, механических повреждений нет.
Опубликовано 5 сентября, 201312 г. Автор Блок чистый ничего с виду не сгорело, механических повреждений нет. Ошибочка на 46 массы нет. 37 определяю правильно, при подаче +12 на 37 горит TLE4729G. Фото прикрепил.
Опубликовано 5 сентября, 201312 г. пробит вход по питанию vss на минус в драйвере -вот и связь с минусом раз горит драйвер -то замыкание внутри драйвера. возможно пробит кондей на входе хотя врятли! и лампочкой никто в схему не лазает-мин светодиод! поднимаешь 11 ногу и минус должен пропасть! Изменено 5 сентября, 201312 г. пользователем тас

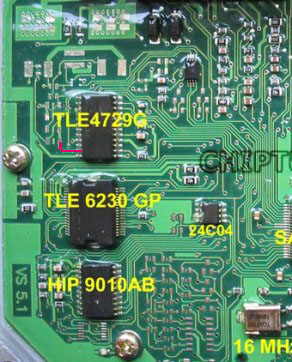

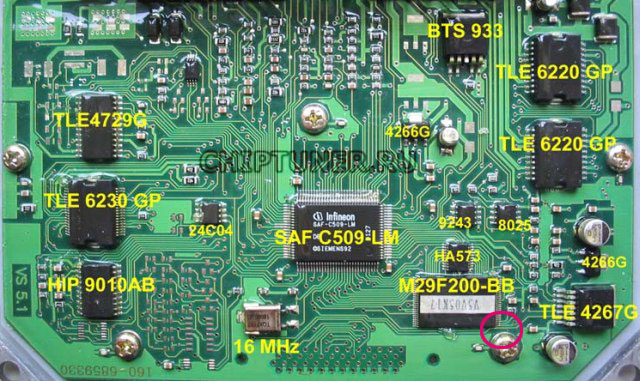

Опубликовано 5 сентября, 201312 г. Автор пробит вход по питанию vss на минус в драйвере -вот и связь с минусом раз горит драйвер -то замыкание внутри драйвера. возможно пробит кондей на входе хотя врятли! и лампочкой никто в схему не лазает-мин светодиод! поднимаешь 11 ногу и минус должен пропасть! не совсем понимаю профессиональную лексику, только начинающий. "пробит вход по питанию vss на минус в драйвере -вот и связь с минусом" - драйвер это m29f200bb ? vss - там где обведено красным? подскажите пожалуйста где 11 ножка находиться? Изменено 5 сентября, 201312 г. пользователем morfei
Опубликовано 5 сентября, 201312 г. считай на м\с tle4729 от ключа -или выборки на корпусе -в данном случае если ключ сверху -то в верху в левом ряду первый пин. против часовой считаешь -не видно из за надписей -кажется в правом ряду нижний пиy/ если авто работает -то и 12 в в блоке есть! куда подсоеденен был второй конец контрольки при обнаружении минуса -и горящей лампочке ! Изменено 5 сентября, 201312 г. пользователем тас

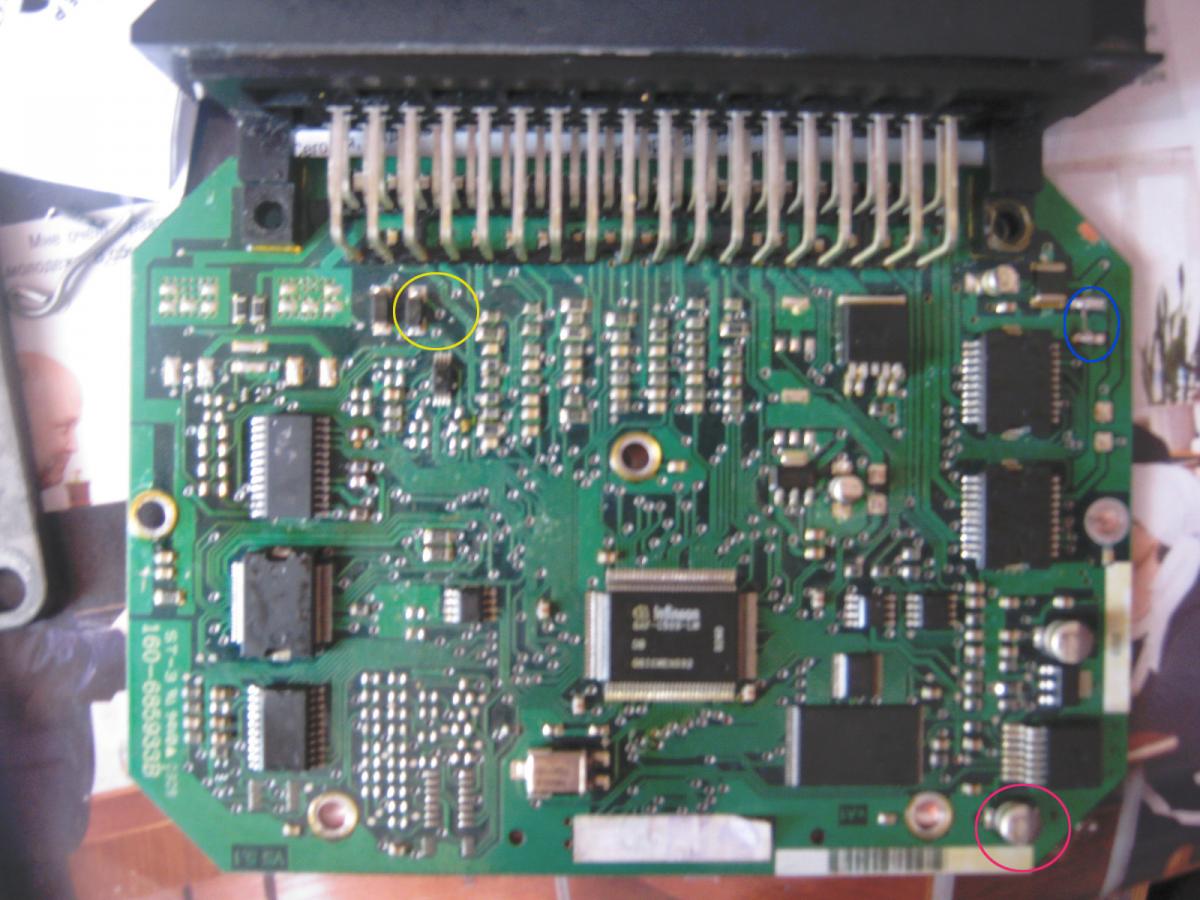

Опубликовано 5 сентября, 201312 г. Автор считай на м\с tle4729 от ключа -или выборки на корпусе -в данном случае если ключ сверху -то в верху в левом ряду первый пин. против часовой считаешь -не видно из за надписей -кажется в правом ряду нижний пиy/ если авто работает -то и 12 в в блоке есть! куда подсоеденен был второй конец контрольки при обнаружении минуса -и горящей лампочке ! TLE 4729 новая третья по счету, она горит когда я +12 даю на 37 ногу ЭБУ. НА рисунке указал 11 ногу красным, уже побывал её поднимать. Смысла нет, из внешних повреждений вместо варистора отмеченным синим кружочком стоит проволочка. Кондер помеченный красным кружочком чуть помят, элемент отмеченный желтым чуточку откололся, пару миллиметров. P.S второй конец контрольки беру из 18 и 27 контакта Какой то тупик получается. Изменено 5 сентября, 201312 г. пользователем morfei
Опубликовано 5 сентября, 201312 г. схемы нет ! есть на я5 там 3 нога идет в проц и это управление рхх.

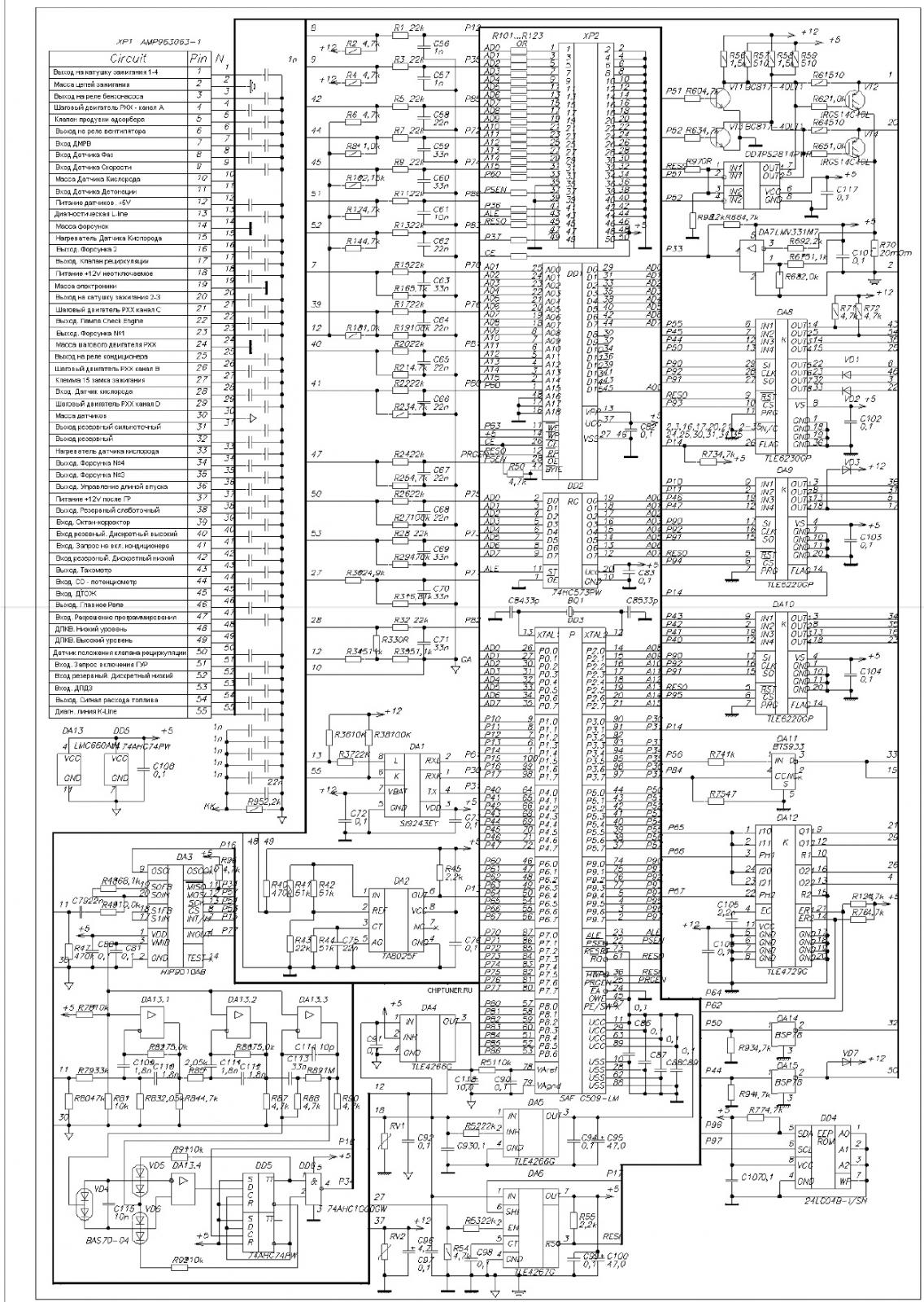

Опубликовано 5 сентября, 201312 г. Автор схемы нет ! есть на я5 там 3 нога идет в проц и это управление рхх. Схема есть
Опубликовано 5 сентября, 201312 г. блин ну схема есть,блок на руках,плата 2х слойка,проследи по схеме и по факту что сидит на данном пине,проверь факт и что должно быть по схеме может какой умник до тебя поставил защиту такую от репрога мне такой я5 попадался,номинал резюка был не тот и при попытке репрога горел проц Изменено 5 сентября, 201312 г. пользователем nerd
Опубликовано 5 сентября, 201312 г. Автор блин ну схема есть,блок на руках,плата 2х слойка,проследи по схеме и по факту что сидит на данном пине,проверь факт и что должно быть по схеме может какой умник до тебя поставил защиту такую от репрога мне такой я5 попадался,номинал резюка был не тот и при попытке репрога горел проц Подскажите, есть вероятность что пробили 2 входных варистора в углу платы? внешне они нормальные, но тестером через омМетр не прозваниваются(походу тестер подтупливает).
Опубликовано 6 сентября, 201312 г. Фотка с китайской конролькой мне понравилась. Просто классика. у человека хотябы желание есть разобраться, в отличии от многих и если хватит терпения то разберется,а кетайского мультиметра в принципе достаточно,главное научится читать схемы и немного понимать как оно работает
Опубликовано 6 сентября, 201312 г. Автор День 5 мучения с блоком. Нашел январь 5.1, прозвонил на нем 37 ногу лампочкой, очень тусклый свет ~3V. В тестер перестал верить, нет возможности купить новый. Поставил на VS 5.1 другие варисторы со сломанного блока я7, на 37 контакте тестер показывает ~12v, лампочка горит ярко. Убираю варисторы масса на 37 ноге пропадает, К-лайн адаптер перестает находить блок, знаю если на 37 дать +12 сгорит TLE4729G. Проблема остается не решенной, никак не могу прошить VS 5.1. Блок перестал включать зажигание и бензо-насос. Прошу помощи.
Опубликовано 6 сентября, 201312 г. при работающем двигателе, напряжение на 37 пине сколько ? напишите полную распиновку при прошивке.
Опубликовано 6 сентября, 201312 г. мне такой я5 попадался,номинал резюка был не тот и при попытке репрога горел проц круто, не слышал даже ни когда такого, а по подробнее нельзя про резюк?
Опубликовано 6 сентября, 201312 г. Поставил на VS 5.1 другие варисторы со сломанного блока я7, на 37 контакте тестер показывает ~12v, лампочка горит ярко. Убираю варисторы масса на 37 ноге пропадает Варистор нужен что бы защитить цепь от перенапряжения, в обычном состоянии это сопротивление в мегаомы. Варистор звонится обычной цешкой как обрыв цепи. Если у вас варисторы в схеме включаются как цепь значит на блок подано напряжение больше 14 вольт или неисправны сами варисторы. Проверяйте.
Опубликовано 6 сентября, 201312 г. круто, не слышал даже ни когда такого, а по подробнее нельзя про резюк? посмотри по схеме от пина разрешения програмирования через какие резюки идет сигнал НАПРЯМУЮ на проц, вот и их и поменяй на меньшего номинала или под роднымим перемычку поставь
Опубликовано 6 сентября, 201312 г. Автор Поменял варисторы 1 был пробит походу не прозванивался, сверил напряжение с Я5.1, совпадают теперь 37 нога не замыкает. Подключил блок: 1)зажигание не включается, подкачки насоса нет. 2)программатор ЭБУ не находит, распиновка подключения правильная проверял на Я5.1
Опубликовано 6 сентября, 201312 г. Наверно контролькой ткнулись куда не надо. Проверяйте 5 вольт на процессоре.
