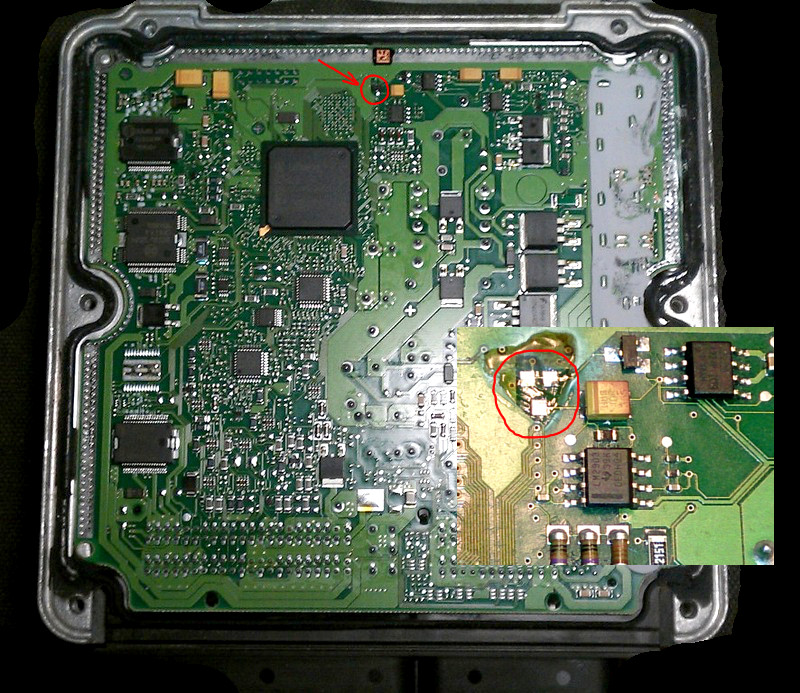

October 22, 201411 yr comment_670956 Доброго времени суток, уважаемые форумчане. Случилась одна печаль. На плате (BOSCH EDC17 от дизеля 2.2 CRDI, процессор TriCore1796) оторвалась одна деталь. Очень слезно прошу помочь в идентификации оной. Выглядит как транзистор. Однако я полагаю, что это два спаренных диода, поскольку там где у транзистора база и эмиттер, ноги замкнуты. Наверняка через Ваши талантливые руки нередко проходят такие блоки. Не сочтите за труд, посмотреть маркировку или померьте тестером. Я, конечно, буду составлять сейчас схему этой области ЭБУ, засяду за pdf близлежащих микросхем, но, согласитесь какой это мартышкин труд... Заранее спасибо. За беспокойство положу вам на телефон сколько нибудь денег. Link to comment https://www.auto-bk.ru/forum/topic/54753-%D1%81%D0%BB%D1%83%D1%87%D0%B8%D0%BB%D0%B0%D1%81%D1%8C-%D0%BE%D0%B4%D0%BD%D0%B0-%D0%BF%D0%B5%D1%87%D0%B0%D0%BB%D1%8C-%D0%B8%D0%B7-%D0%B7%D0%B0-%D0%BC%D0%BE%D0%B8%D1%85-%D0%BA%D1%80%D0%B8%D0%B2%D1%8B%D1%85-%D1%80%D1%83%D1%87%D0%B5%D0%BA/ Share on other sites Share on Facebook Share on X Share on Pinterest More sharing options... Share this post
October 22, 201411 yr comment_670975 Ты бы профиль для начала заполни,глядишь и рядом кто найдется И блок какой укажи полностью,по ходуEDC17CP14 Edited October 22, 201411 yr by sshura1 Link to comment https://www.auto-bk.ru/forum/topic/54753-%D1%81%D0%BB%D1%83%D1%87%D0%B8%D0%BB%D0%B0%D1%81%D1%8C-%D0%BE%D0%B4%D0%BD%D0%B0-%D0%BF%D0%B5%D1%87%D0%B0%D0%BB%D1%8C-%D0%B8%D0%B7-%D0%B7%D0%B0-%D0%BC%D0%BE%D0%B8%D1%85-%D0%BA%D1%80%D0%B8%D0%B2%D1%8B%D1%85-%D1%80%D1%83%D1%87%D0%B5%D0%BA/#findComment-670975 Share on other sites Share on Facebook Share on X Share on Pinterest More sharing options... Share this post
October 22, 201411 yr comment_670994 Это может быть диод и транзистор или стабилитрон.между двумя выводами есть перемычка, то скорее всего это диод. Link to comment https://www.auto-bk.ru/forum/topic/54753-%D1%81%D0%BB%D1%83%D1%87%D0%B8%D0%BB%D0%B0%D1%81%D1%8C-%D0%BE%D0%B4%D0%BD%D0%B0-%D0%BF%D0%B5%D1%87%D0%B0%D0%BB%D1%8C-%D0%B8%D0%B7-%D0%B7%D0%B0-%D0%BC%D0%BE%D0%B8%D1%85-%D0%BA%D1%80%D0%B8%D0%B2%D1%8B%D1%85-%D1%80%D1%83%D1%87%D0%B5%D0%BA/#findComment-670994 Share on other sites Share on Facebook Share on X Share on Pinterest More sharing options... Share this post
October 22, 201411 yr comment_671004 а на детальке опознавательных знаков нет, чего на ней написано то под лупой погляди Link to comment https://www.auto-bk.ru/forum/topic/54753-%D1%81%D0%BB%D1%83%D1%87%D0%B8%D0%BB%D0%B0%D1%81%D1%8C-%D0%BE%D0%B4%D0%BD%D0%B0-%D0%BF%D0%B5%D1%87%D0%B0%D0%BB%D1%8C-%D0%B8%D0%B7-%D0%B7%D0%B0-%D0%BC%D0%BE%D0%B8%D1%85-%D0%BA%D1%80%D0%B8%D0%B2%D1%8B%D1%85-%D1%80%D1%83%D1%87%D0%B5%D0%BA/#findComment-671004 Share on other sites Share on Facebook Share on X Share on Pinterest More sharing options... Share this post
October 22, 201411 yr comment_671108 так детальки уже нету, как я понял - сдул чтоли? или рванула Link to comment https://www.auto-bk.ru/forum/topic/54753-%D1%81%D0%BB%D1%83%D1%87%D0%B8%D0%BB%D0%B0%D1%81%D1%8C-%D0%BE%D0%B4%D0%BD%D0%B0-%D0%BF%D0%B5%D1%87%D0%B0%D0%BB%D1%8C-%D0%B8%D0%B7-%D0%B7%D0%B0-%D0%BC%D0%BE%D0%B8%D1%85-%D0%BA%D1%80%D0%B8%D0%B2%D1%8B%D1%85-%D1%80%D1%83%D1%87%D0%B5%D0%BA/#findComment-671108 Share on other sites Share on Facebook Share on X Share on Pinterest More sharing options... Share this post
October 23, 201411 yr Author comment_671390 Да, детальки уже нету. Отломилась и улетела в половую дыру (это в прямом смысле, хотя и в переносном тоже...). Добрые люди фото прислали там маркировка "JX № 30" В середине знак какой то. Судя по смыслу это всё же диод. Плюсом сидит на 5В, а с него идёт на компаратор 8-ми ножечный с него на вход процессора TriCore1796. Короче, по ходу, это контроль напряжения 5В. Сам проц питается 3.3В. Диагностика говорит, что внутренняя ошибка блока, покупайте новый. Завтра припаяю диод, если интересно, напишу что получилось. Уже 3 недели голова кругом идёт. Процессор 3 раза отпаивал и перереболливал обратно (416 шаров). Он тоже по лицу получил, аж 3 площадки оторвалось от днища. Пришлось пластик стачивать подбираться напрямую к микродорожкам. Ещё кварц вдребезги, но это мелочи уже. В итоге процессор и КАН шину оживили, мотор пока нет. Link to comment https://www.auto-bk.ru/forum/topic/54753-%D1%81%D0%BB%D1%83%D1%87%D0%B8%D0%BB%D0%B0%D1%81%D1%8C-%D0%BE%D0%B4%D0%BD%D0%B0-%D0%BF%D0%B5%D1%87%D0%B0%D0%BB%D1%8C-%D0%B8%D0%B7-%D0%B7%D0%B0-%D0%BC%D0%BE%D0%B8%D1%85-%D0%BA%D1%80%D0%B8%D0%B2%D1%8B%D1%85-%D1%80%D1%83%D1%87%D0%B5%D0%BA/#findComment-671390 Share on other sites Share on Facebook Share on X Share on Pinterest More sharing options... Share this post
October 27, 201411 yr comment_673108 http://www.s-manuals.com/pdf/datasheet/b/a/bav170_galaxy.pdf Link to comment https://www.auto-bk.ru/forum/topic/54753-%D1%81%D0%BB%D1%83%D1%87%D0%B8%D0%BB%D0%B0%D1%81%D1%8C-%D0%BE%D0%B4%D0%BD%D0%B0-%D0%BF%D0%B5%D1%87%D0%B0%D0%BB%D1%8C-%D0%B8%D0%B7-%D0%B7%D0%B0-%D0%BC%D0%BE%D0%B8%D1%85-%D0%BA%D1%80%D0%B8%D0%B2%D1%8B%D1%85-%D1%80%D1%83%D1%87%D0%B5%D0%BA/#findComment-673108 Share on other sites Share on Facebook Share on X Share on Pinterest More sharing options... Share this post
October 27, 201411 yr comment_673212 Да, детальки уже нету. Отломилась и улетела в половую дыру (это в прямом смысле, хотя и в переносном тоже...). Добрые люди фото прислали там маркировка "JX № 30" В середине знак какой то. Судя по смыслу это всё же диод. Плюсом сидит на 5В, а с него идёт на компаратор 8-ми ножечный с него на вход процессора TriCore1796. Короче, по ходу, это контроль напряжения 5В. Сам проц питается 3.3В. Диагностика говорит, что внутренняя ошибка блока, покупайте новый. Завтра припаяю диод, если интересно, напишу что получилось. Уже 3 недели голова кругом идёт. Процессор 3 раза отпаивал и перереболливал обратно (416 шаров). Он тоже по лицу получил, аж 3 площадки оторвалось от днища. Пришлось пластик стачивать подбираться напрямую к микродорожкам. Ещё кварц вдребезги, но это мелочи уже. В итоге процессор и КАН шину оживили, мотор пока нет. Вы в него стреляли что ли? Link to comment https://www.auto-bk.ru/forum/topic/54753-%D1%81%D0%BB%D1%83%D1%87%D0%B8%D0%BB%D0%B0%D1%81%D1%8C-%D0%BE%D0%B4%D0%BD%D0%B0-%D0%BF%D0%B5%D1%87%D0%B0%D0%BB%D1%8C-%D0%B8%D0%B7-%D0%B7%D0%B0-%D0%BC%D0%BE%D0%B8%D1%85-%D0%BA%D1%80%D0%B8%D0%B2%D1%8B%D1%85-%D1%80%D1%83%D1%87%D0%B5%D0%BA/#findComment-673212 Share on other sites Share on Facebook Share on X Share on Pinterest More sharing options... Share this post
