Как правильно подключить лямбду 4х контактную?

Опубликовано 22 января, 201511 г.

Доброго времени суток, вообщем вот предыстория.

Давненько переделал свой мерседес под январь 5.1 с блоком 61. Брал прошивки от 2х литровых тачек, переделывал под свои датчики и те параметры, которые "на слух на нюх" были более приемлимы.

В итоге надоело, хочу подключить лямбду. Взял лямбду, купил штекер. а вот какой провод и куда идти должен?

По распиновке января на лямбду идут 4 провода.

масса

нагреватель

сигнальный

Может кто знает с какой ноги и в какой разъём на лямбде подключать?

Кому не трудно вот картинка, укажите на ней.

Да, я недавно на форуме, извините если что не так. В основном читаю, но тут загорелся вопросом.

Ссылка на комментарий

https://www.auto-bk.ru/forum/topic/57494-%D0%BA%D0%B0%D0%BA-%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B8%D1%82%D1%8C-%D0%BB%D1%8F%D0%BC%D0%B1%D0%B4%D1%83-4%D1%85-%D0%BA%D0%BE%D0%BD%D1%82%D0%B0%D0%BA%D1%82%D0%BD%D1%83%D1%8E/

Поделиться на другие сайты

Поделиться сообщением

Опубликовано 22 января, 201511 г.

Два белых провода нагреватель, масса, по моему, серый, самый темный (черный) сигнальный. Если я правильно понял суть вопроса.

ЗЫ: Профиль поправьте - город.

Изменено 22 января, 201511 г. пользователем wendox79

Ссылка на комментарий

https://www.auto-bk.ru/forum/topic/57494-%D0%BA%D0%B0%D0%BA-%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B8%D1%82%D1%8C-%D0%BB%D1%8F%D0%BC%D0%B1%D0%B4%D1%83-4%D1%85-%D0%BA%D0%BE%D0%BD%D1%82%D0%B0%D0%BA%D1%82%D0%BD%D1%83%D1%8E/#findComment-722289

Поделиться на другие сайты

Поделиться сообщением

Опубликовано 22 января, 201511 г.

Автор

Два белых провода нагреватель, масса, по моему, серый, самый темный (черный) сигнальный. Если я правильно понял суть вопроса.

ЗЫ: Профиль поправьте - город.

ну сама распиновка имеется, вот в таком виде.

Косу я самостоятельно делал, так как длинна проводов нужна была разная, совершенно не от ваза.

Так вот на лямбду идут четыре провода

10 - масса

15 - нагреватель

28 - сигнал с ДК

33 - нагреватель

И хотелось бы узнать куда именно какой контакт подключить к штекеру, чтобы лямбда правильно работала

Изменено 22 января, 201511 г. пользователем WildReiser

Ссылка на комментарий

https://www.auto-bk.ru/forum/topic/57494-%D0%BA%D0%B0%D0%BA-%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B8%D1%82%D1%8C-%D0%BB%D1%8F%D0%BC%D0%B1%D0%B4%D1%83-4%D1%85-%D0%BA%D0%BE%D0%BD%D1%82%D0%B0%D0%BA%D1%82%D0%BD%D1%83%D1%8E/#findComment-722482

Поделиться на другие сайты

Поделиться сообщением

Опубликовано 22 января, 201511 г.

Странно, вот мне это и не нужно было, а я за две минуты нагуглил:

нназначение проводов по цветам выше уже давали. Два белых - нагреватель, серый - масса с ЭБУ, черный - сигнал.

Ссылка на комментарий

https://www.auto-bk.ru/forum/topic/57494-%D0%BA%D0%B0%D0%BA-%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B8%D1%82%D1%8C-%D0%BB%D1%8F%D0%BC%D0%B1%D0%B4%D1%83-4%D1%85-%D0%BA%D0%BE%D0%BD%D1%82%D0%B0%D0%BA%D1%82%D0%BD%D1%83%D1%8E/#findComment-722495

Поделиться на другие сайты

Поделиться сообщением

Опубликовано 23 января, 201511 г.

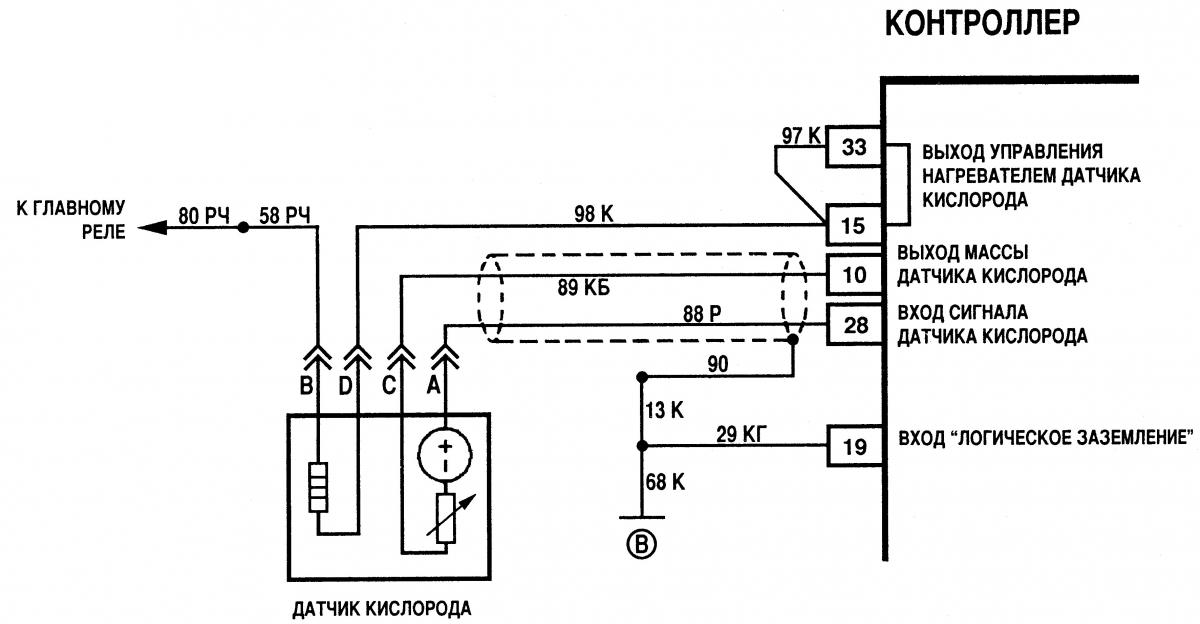

Привет, надеюсь разберешся

Ссылка на комментарий

https://www.auto-bk.ru/forum/topic/57494-%D0%BA%D0%B0%D0%BA-%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B8%D1%82%D1%8C-%D0%BB%D1%8F%D0%BC%D0%B1%D0%B4%D1%83-4%D1%85-%D0%BA%D0%BE%D0%BD%D1%82%D0%B0%D0%BA%D1%82%D0%BD%D1%83%D1%8E/#findComment-722540

Поделиться на другие сайты

Поделиться сообщением

Опубликовано 23 января, 201511 г.

Автор

Привет, надеюсь разберешся

Воооо!!! ТО что надо!!

Странно, вот мне это и не нужно было, а я за две минуты нагуглил:

нназначение проводов по цветам выше уже давали. Два белых - нагреватель, серый - масса с ЭБУ, черный - сигнал.

У меня нет проводов в колодках по этим пинам, потому что я колодку собрал сам. Теперь хоть цвета знать буду))

Изменено 23 января, 201511 г. пользователем WildReiser

Ссылка на комментарий

https://www.auto-bk.ru/forum/topic/57494-%D0%BA%D0%B0%D0%BA-%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B8%D1%82%D1%8C-%D0%BB%D1%8F%D0%BC%D0%B1%D0%B4%D1%83-4%D1%85-%D0%BA%D0%BE%D0%BD%D1%82%D0%B0%D0%BA%D1%82%D0%BD%D1%83%D1%8E/#findComment-722655

Поделиться на другие сайты

Поделиться сообщением

Опубликовано 6 февраля, 201511 г.

Привет, надеюсь разберешся

Спасибо огромное! Долго не мог найти путевую схему!!! :18_1_35:

Ссылка на комментарий

https://www.auto-bk.ru/forum/topic/57494-%D0%BA%D0%B0%D0%BA-%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B8%D1%82%D1%8C-%D0%BB%D1%8F%D0%BC%D0%B1%D0%B4%D1%83-4%D1%85-%D0%BA%D0%BE%D0%BD%D1%82%D0%B0%D0%BA%D1%82%D0%BD%D1%83%D1%8E/#findComment-732754

Поделиться на другие сайты

Поделиться сообщением

Опубликовано 9 февраля, 201511 г.

Привет, надеюсь разберешся

тоже благодарствую!

Ссылка на комментарий

https://www.auto-bk.ru/forum/topic/57494-%D0%BA%D0%B0%D0%BA-%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B8%D1%82%D1%8C-%D0%BB%D1%8F%D0%BC%D0%B1%D0%B4%D1%83-4%D1%85-%D0%BA%D0%BE%D0%BD%D1%82%D0%B0%D0%BA%D1%82%D0%BD%D1%83%D1%8E/#findComment-734344

Поделиться на другие сайты

Поделиться сообщением

Опубликовано 1 марта, 201511 г.

Автор

Привет, надеюсь разберешся

Вот занялся наконец-таки проводкой...

Вот что у меня получилось

10 пин - контакт С

15 пин - контакт D

28 пин - контакт A

Далее у меня загвоздка, на схеме 15 и 33 пин соединены на выходе?

И что подавать на контакт В? Думается что +12В после реле включения зажигания. По типу, повернул ключ, включился прогрев лямбды, но вот если так, до может отдельное реле на это дело выделить?

Изменено 1 марта, 201511 г. пользователем WildReiser
