12 минут назад, тас сказал:

Нашел схему что приходит3.3 в

Посмотрите по схеме что должно быть на 3 пине разъёма х2

1 час назад, Михаил174 сказал:

Посмотрите по схеме что должно быть на 3 пине разъёма х2

Схемы как таковой нет ,есть структурная с адресами не стыкованная по пин,нужно убедиться что на пин приходит масса через сажу ,в разъёме дз меряйте питание  , еще

 напряжение на вход ЭБУ от например 1.5 в от батарейки минус а плюс на 3пин и смотреть реакцию на диагностике , прозвоните резисторы ,для опытных -подайте 1.5в на 3 пин и смотрите где греется в эбу,ещё если второй канал исправен. То отключить мониторинг день дз,но это связано с риском и никто на это не пойдет, перед правоохр органами если будет дтп, а  посему приобретайте новый ЭБУ и предотвращайте замыкание на массу 2 ДК дабы не наступить на грабли ещё раз ЭБУ можно взять на разборке)))

Вызвонил 3 пин х2 идёт через резистор10 ком на проц пин его считать нужно крайний верхний в ряду от проца ближе к разъёму эбу

Изменено 6 июня, 20223 г. пользователем тас

3 часа назад, тас сказал:

Спасибо огромное, буду проверять 🤝



17 часов назад, тас сказал:





Изменено 7 июня, 20223 г. пользователем Михаил174

17 часов назад, тас сказал:

Схемы как таковой нет ,есть структурная с адресами не стыкованная по пин,нужно убедиться что на пин приходит масса через сажу ,в разъёме дз меряйте питание  , еще

 напряжение на вход ЭБУ от например 1.5 в от батарейки минус а плюс на 3пин и смотреть реакцию на диагностике , прозвоните резисторы ,для опытных -подайте 1.5в на 3 пин и смотрите где греется в эбу,ещё если второй канал исправен. То отключить мониторинг день дз,но это связано с риском и никто на это не пойдет, перед правоохр органами если будет дтп, а  посему приобретайте новый ЭБУ и предотвращайте замыкание на массу 2 ДК дабы не наступить на грабли ещё раз ЭБУ можно взять на разборке)))

Вызвонил 3 пин х2 идёт через резистор10 ком на проц пин его считать нужно крайний верхний в ряду от проца ближе к разъёму эбу

Подскажите по подробней на какую ножку процессора приходит нужный 3 пин? В этом месте не понял

17 часов назад, тас сказал:

Схемы как таковой нет ,есть структурная с адресами не стыкованная по пин,нужно убедиться что на пин приходит масса через сажу ,в разъёме дз меряйте питание  , еще

 напряжение на вход ЭБУ от например 1.5 в от батарейки минус а плюс на 3пин и смотреть реакцию на диагностике , прозвоните резисторы ,для опытных -подайте 1.5в на 3 пин и смотрите где греется в эбу,ещё если второй канал исправен. То отключить мониторинг день дз,но это связано с риском и никто на это не пойдет, перед правоохр органами если будет дтп, а  посему приобретайте новый ЭБУ и предотвращайте замыкание на массу 2 ДК дабы не наступить на грабли ещё раз ЭБУ можно взять на разборке)))

Вызвонил 3 пин х2 идёт через резистор10 ком на проц пин его считать нужно крайний верхний в ряду от проца ближе к разъёму эбу

Подскажите по подробней на какую ножку процессора приходит нужный 3 пин? В этом месте не понял

3 пин через резистор 10ком (с обратной стороны платы)на 36 пин проца -последний в ряду

Изменено 7 июня, 20223 г. пользователем тас

Я, конечно, хз. Но сколько стоит ваш нормо-час? И сколько стоит новый блок с гарантией? Поставили новый и обучили за теже деньги.

Изменено 7 июня, 20223 г. пользователем omdm

Приветствую всех, может у кого есть под рукой, ME17.9.71, надо вызвонить, на какой делитель на плате, приходит 15 пин (ДТОЖ), разъем Х2. Тот разъем, где питание, зажигание и К-лайн. Думаю, многим пригодится.

Извиняюсь, поправка, 15 пин разъема Х1 это ДТОЖ.

10 часов назад, wetalj сказал:

Извиняюсь, поправка, 15 пин разъема Х1 это ДТОЖ.

Если показания по диагностике -40 , то это не поможет .

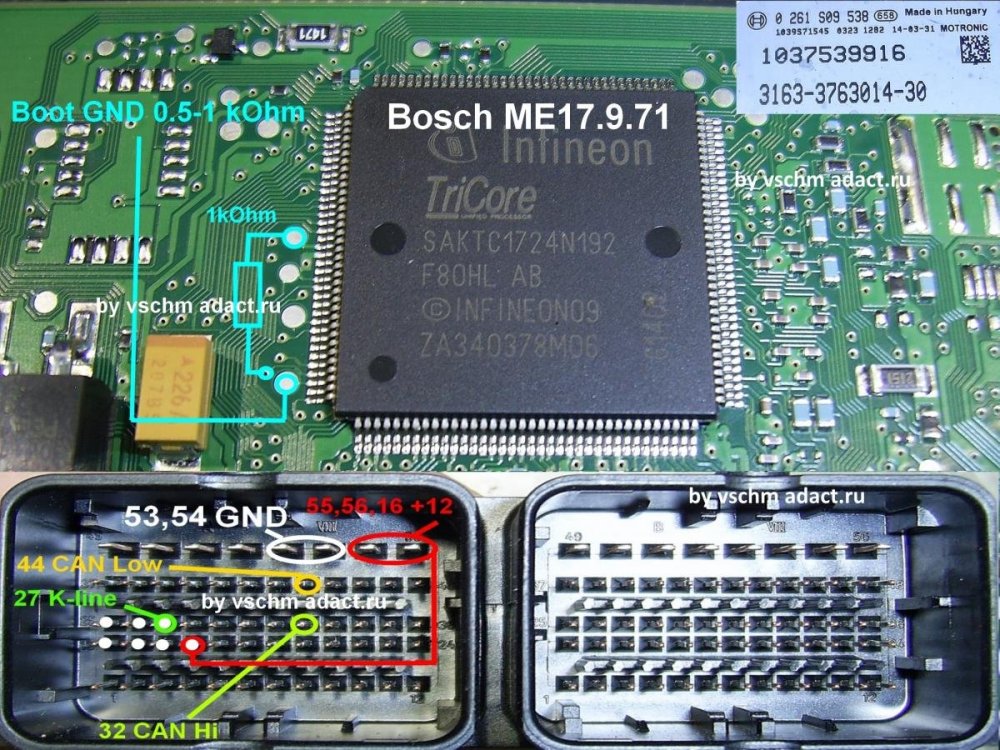

Вдруг поможет ...

Парни, кто менял (перепаивал) драйвер 40048, почему появляется КЗ после замены? Все ноги норм пропаяны, "соплей" нет. Два эбу, замена 40048 из одной партии. КЗ на обоих блоках. Ток возрастает до 1.6-1.7А при подключении питания (К30 и минус).

56 минут назад, apbalabanov сказал:

замена 40048 из одной партии.

)))вся партия дохлая. Первый раз что-ли?

16 часов назад, yalymka сказал:

Вдруг поможет ...

Спасибо, помогло. От резистора надо отрезать дорожку, с той стороны, где припаян провод. На разъеме, пин выпаять из платы.

13 часов назад, kostas сказал:

)))вся партия дохлая. Первый раз что-ли?

Эти драйвера менял первый раз. Вот столкнулся.

1 час назад, apbalabanov сказал:

Эти драйвера менял первый раз. Вот столкнулся.

В китае дофига перемаркированных попадается, последний раз встречал трансивер AU5790 сажал питание (вся партия) и ещё раньше L9637D, 20 штук выкинул, проци тоже попадались.

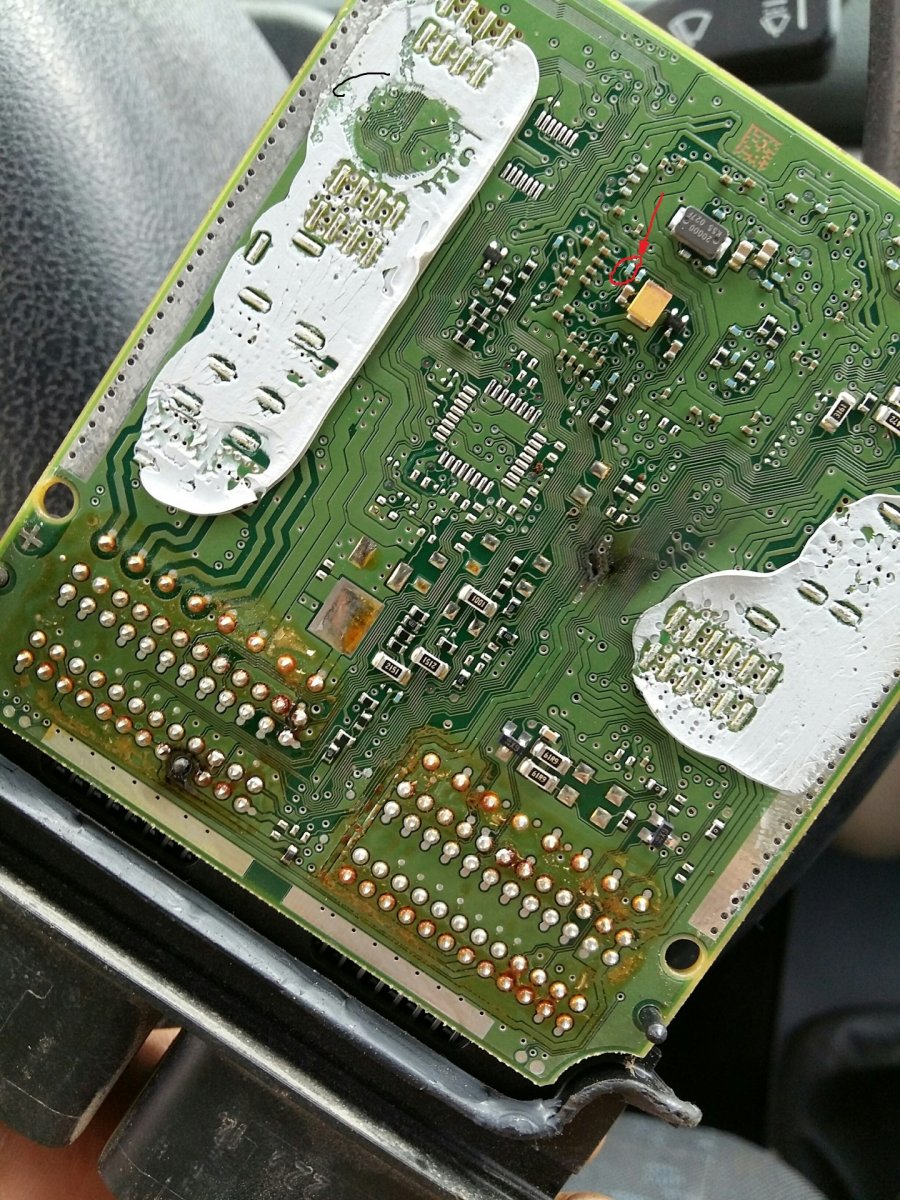

Всем добрый вечер! Кто в теме по ЭБУ Bosch 17.9.7, может у кого есть блок вскрытый? Надо узнать номинал резистора который отсутствует в моем, обведен красным на фото. Кстати, без этого резистора эбу видит бортовое питание как 24вольта и по другим ацп тоже завышенные значения, может кому пригодится.

После замыкания датчика кислорода дыра в плате, три ресистора в месте прогара номиналом 6,8 кОм тоже может кому пригодится

Может кто ответит на мою просьбу по поводу номинала резистора, пробовал ставить 50 Ом значения практически приходят в норму, но хотелось бы знать точное значение резистора. И ошибки все уходят, без него заслока и педаль куча ошибок и слишком высокий сигнал с них. Естесственно , где прогар все восстановлено, при вскрытии снесли этот резистор при его отсутствии глюк 24 вольта напряжение АКБ
