Mercedes Pinouts Bootpin Information

  •
Автор o717ka
в Фото ЭБУ, Точки Подключения, Местонахождение ЭБУ

Featured Replies

Опубликовано

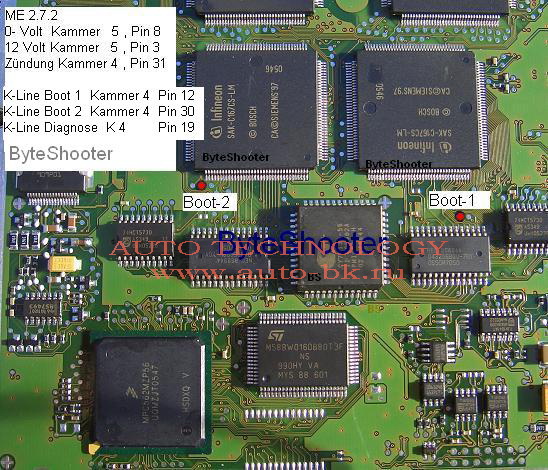

 AMG Mercedes ME 2.7.2

AMG Mercedes-ME_2_7_2.jpg

Изменено пользователем o717ka

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/
Поделиться на другие сайты
Опубликовано
  • Автор

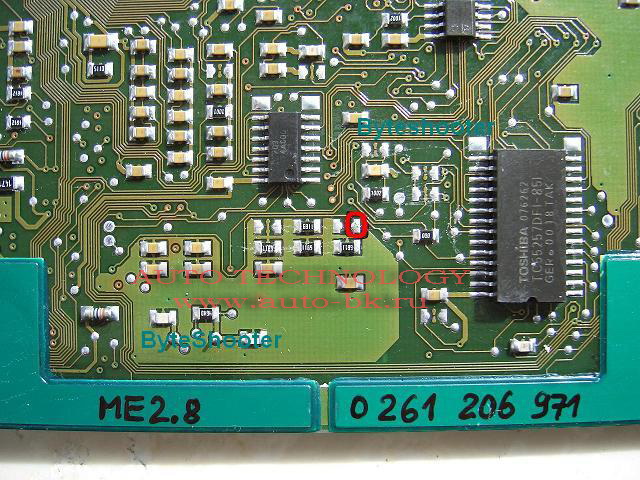

 AMG ME2.8 0261206971



AMG ME2_8_0261206971.jpg

Изменено пользователем o717ka

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/#findComment-61586
Поделиться на другие сайты
Опубликовано
  • Автор

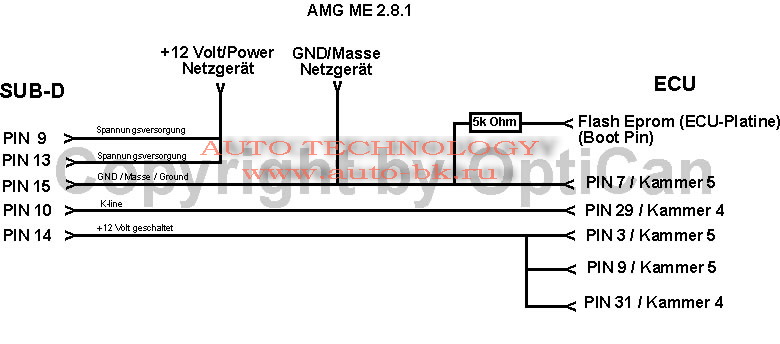

 AMG ME 2.8.1 skizze1_529




Изменено пользователем o717ka

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/#findComment-61587
Поделиться на другие сайты
Опубликовано
  • Автор

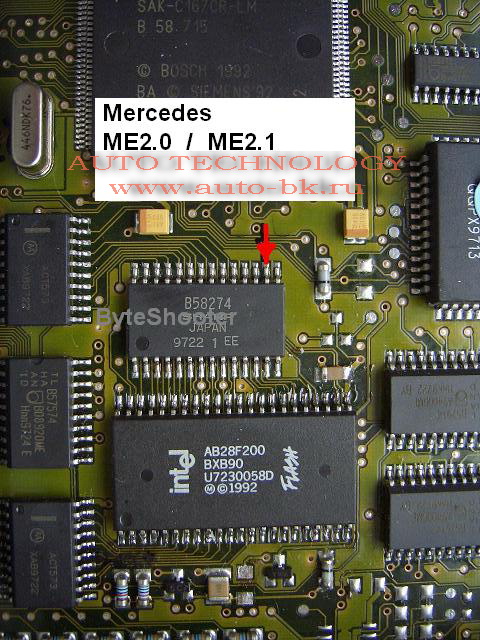

  MERCEDES ME2.0 ME2.1



MERCEDES ME2_0_ME2_1.jpg

Изменено пользователем o717ka

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/#findComment-61645
Поделиться на другие сайты
Опубликовано
  • Автор

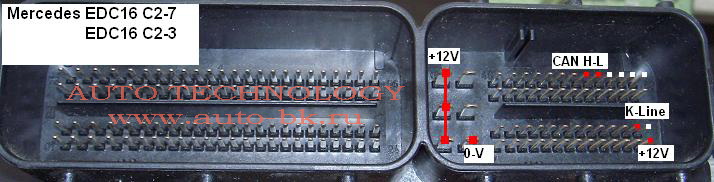

  Mercedes EDC16 C2-3, EDC16 C2-7








Изменено пользователем o717ka

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/#findComment-61646
Поделиться на другие сайты
Опубликовано
  • Автор

  Mercedes EDC16 CP31, EDC16 C32




Изменено пользователем o717ka

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/#findComment-61647
Поделиться на другие сайты
Опубликовано
  • Автор

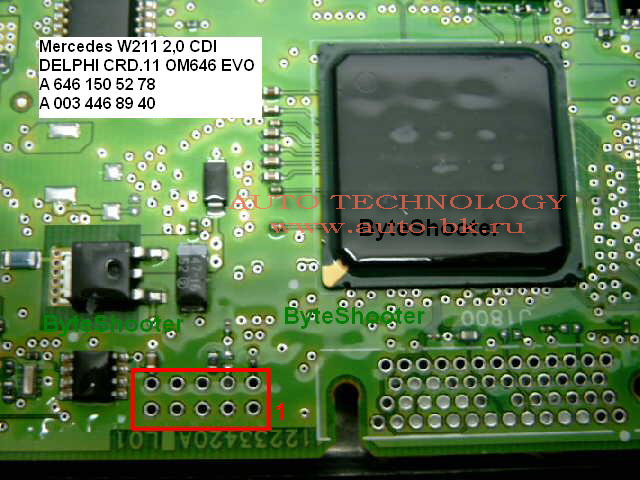

  Mercedes W211 2.0 CDI Delphi




Изменено пользователем o717ka

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/#findComment-61648
Поделиться на другие сайты
Опубликовано
  • Автор

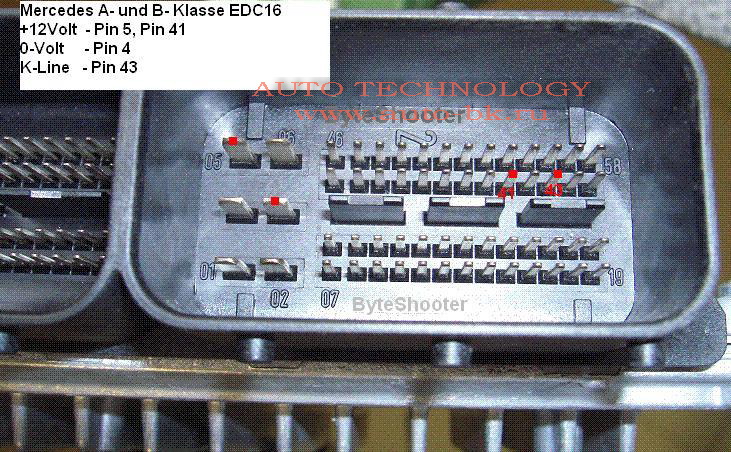

 Mercedes A B Klasse EDC16




Изменено пользователем o717ka

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/#findComment-61649
Поделиться на другие сайты
Опубликовано
  • Автор

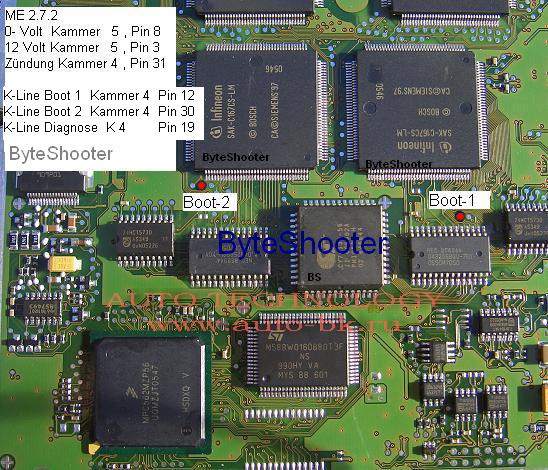

  Mercedes ME 2.7.2




Изменено пользователем o717ka

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/#findComment-61650
Поделиться на другие сайты
Опубликовано
  • Автор

  Mercedes ME 2.7.21




Изменено пользователем o717ka

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/#findComment-61651
Поделиться на другие сайты
Опубликовано
  • Автор

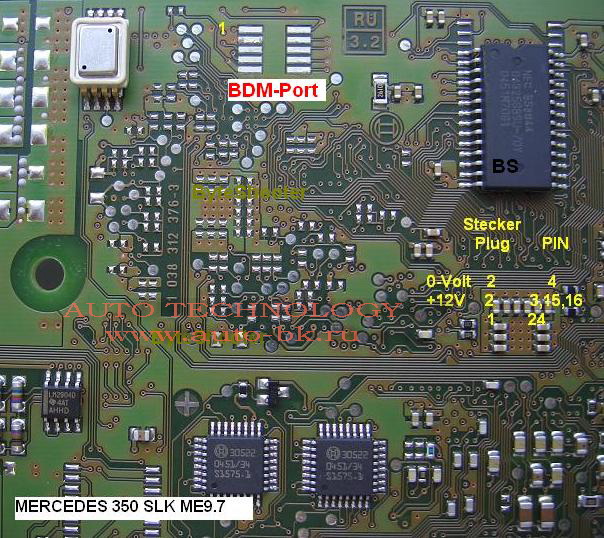

 MB SLK350 ME9.7 BDM




Изменено пользователем o717ka

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/#findComment-61652
Поделиться на другие сайты
Опубликовано
  • Автор

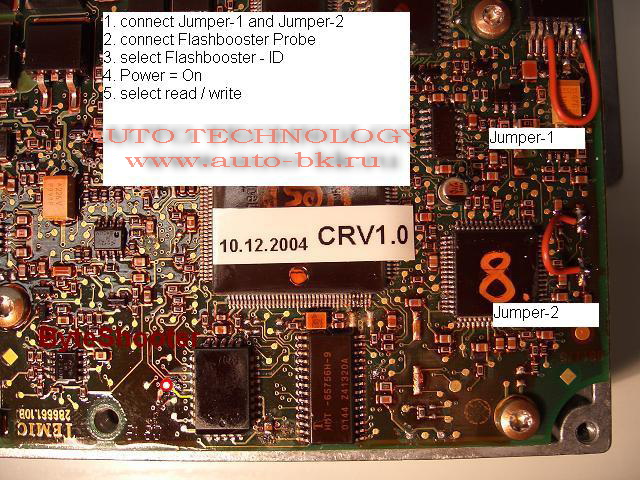

Mercedes ML400 CRV1.0




Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/#findComment-61739
Поделиться на другие сайты
Опубликовано
  • Автор

edc16c2-7.43 Mercedes 517




Изменено пользователем o717ka

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/#findComment-61741
Поделиться на другие сайты
Опубликовано
  • Автор

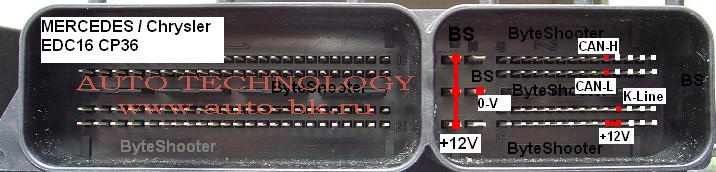

Mercedes Chrysler EDC16 CP36




Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/#findComment-61749
Поделиться на другие сайты
Опубликовано
  • Автор

Mercedes Actros TEMIC PLD




Изменено пользователем o717ka

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/#findComment-61949
Поделиться на другие сайты
  • 2 месяца спустя...
Опубликовано
  • Автор

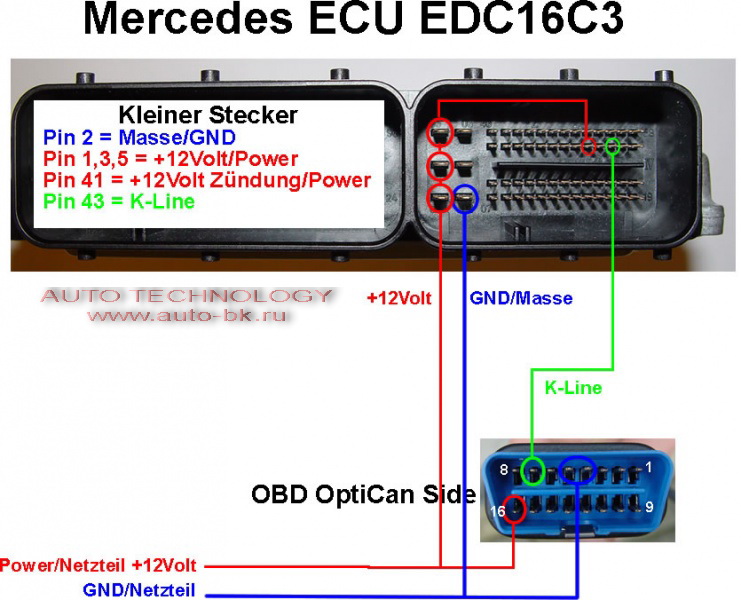

ECU  EDC 16C3








Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/#findComment-79242
Поделиться на другие сайты
Опубликовано
  • Автор

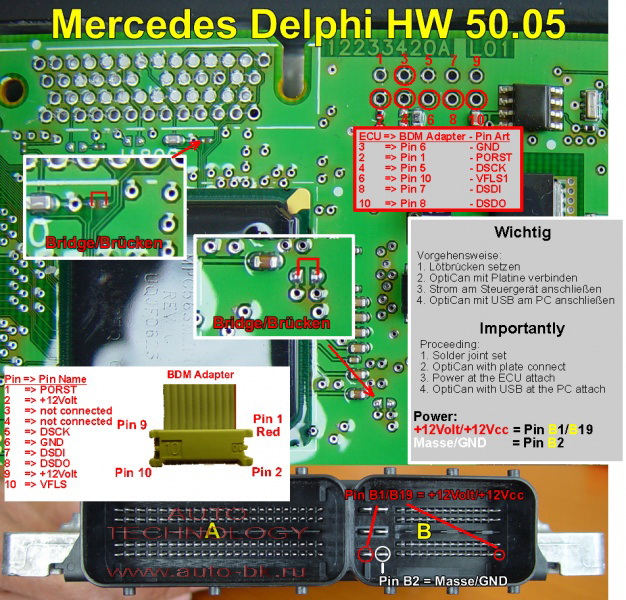

Delphi HW 50 05













Изменено пользователем o717ka

Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/#findComment-79510
Поделиться на другие сайты
Опубликовано
  • Автор

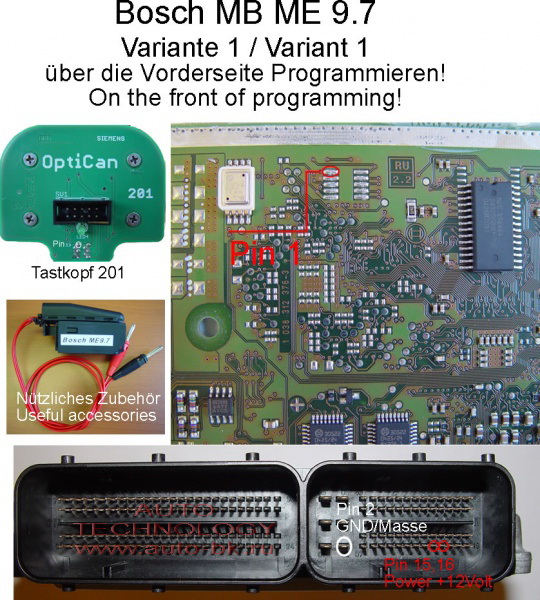

Bosch ME MB 97 01








Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/#findComment-79572
Поделиться на другие сайты
Опубликовано
  • Автор

Delphi 50.05








Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/#findComment-80441
Поделиться на другие сайты
Опубликовано
  • Автор

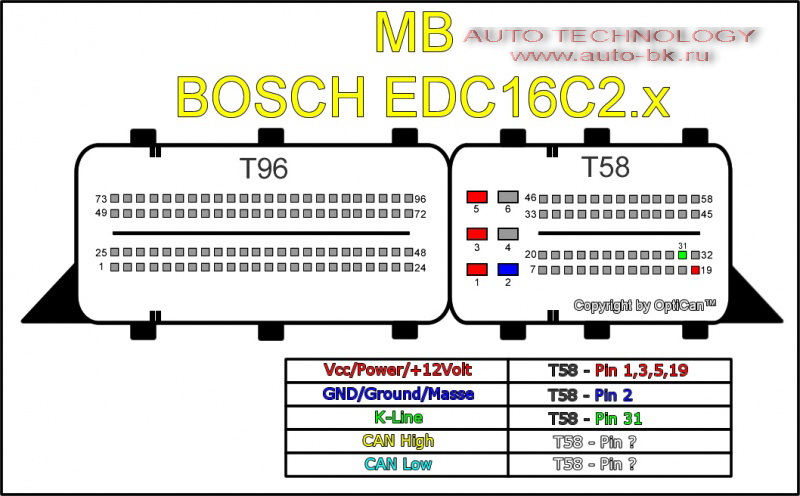

MB EDC16C2.x








Ссылка на комментарий
https://www.auto-bk.ru/forum/topic/7092-mercedes-pinouts-bootpin-information/#findComment-80442
Поделиться на другие сайты
